Что касается запорной модификации, тут все достаточно просто и понятно:
- Разделительный кран в открытом положении пропускает всю жидкость из основной и обратной магистралей, обеспечивая тем самым некую усредненную температуру теплоносителя.
- Если кран перекрыт, то обратка просто-напросто не подается и в систему идет жидкость максимальной температуры, этот вариант, как правило, применяется в холодный период года. Сколько положений имеет трехходовой кран данной модификации? Всего два – открыто и закрыто, пытаться с его помощью регулировать подачу запрещено.
Так выглядит разделительный кран в разрезе
Регулируемые системы работают по другому принципу, поэтому их стоит рассмотреть отдельно.
Стоит отметить, что данный вариант более востребован и это обусловлено целым рядом достоинств, которые мы и рассмотрим:

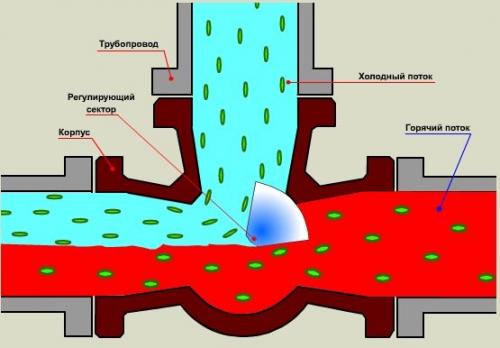

Так выглядит схема трехходового крана
- Возможность очень точной регулировки пропорций подаваемых потоков . Это помогает отрегулировать температуру в помещении с точностью до 2-3 градусов, что позволяет всегда поддерживать оптимальный микроклимат в доме. Недаром этот вариант наиболее востребован среди покупателей и уже много лет занимает лидирующие позиции в общем объеме продаж изделий подобного рода.
- Существует огромное количество размеров, которые подойдут под любые системы, например трехходовой кран 2-2-1 дюйм является отличным вариантом для двухэтажного строения, а трехходовой кран ДУ15 дюйма подойдет для небольших квартир или даже отдельных помещений . Обычно в проекте прописываются нужные характеристики, но если этого нет, лучше проконсультироваться с квалифицированным специалистом.
- У этого варианта нет определенного количества положений, регулирующий узел передвигается настолько, насколько это необходимо . Но стоит помнить об одном очень важном факторе: регулируемый механизм может быть использован и как запорный, достаточно до конца перекрыть вентиль и один из потоков будет полностью отсечен.
Трехходовой кран для манометра положения. Как работает кран?

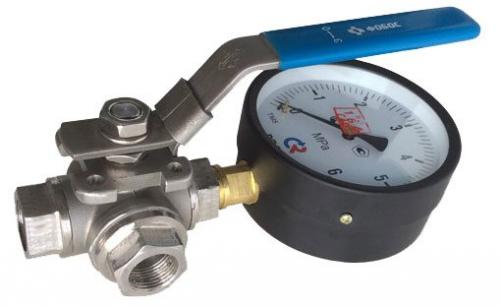

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.
Таким образом, всего четыре функциональных положения:
- Кран соединяет прибор с рабочим пространством для замера уровня давления.
- Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
- Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
- Собственно присоединение контрольного измерительного прибора (манометра).
То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.
Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.
Чтобы продуть кран, и существует положение сброса.
Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.
Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.
Рекомендуем ознакомиться: Особенность конструкции и принцип управления задвижки с электроприводом
В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.
Для чего нужен трехходовой кран между сосудом и манометром. Устройство и принцип работы трехходового клапана

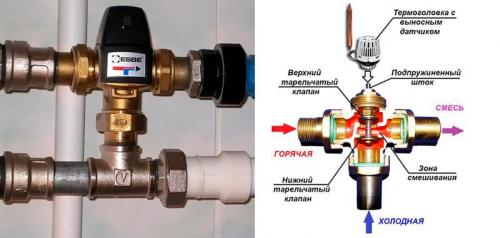

Трехходовой клапан – это специфичный вид запорно-регулирующей арматуры, способный контролировать соотношение холодного и горячего потоков в двух замкнутых контурах. Проще говоря, он добавляет к основному отопительному контуру еще один, в котором можно поддерживать ту же температуру, либо изменять ее, настраивая клапан по своему усмотрению.
Следует различать трехходовой клапан и трехходовой кран. Работа первого точна и отчасти автоматизирована, что не только сказывается на общей надежности и эффективности системы отопления, но и упрощает создание сложных многоконтурных схем.
Условно трехходовой клапан можно представить в виде пары двухходовых клапанов, работа которых обратно пропорциональна: открытие одного ведет к прикрытию другого на равную величину. Важно понимать, что при этом общая интенсивность потока остается неизменной.
В зависимости от принципа работы, выделяют три основные группы трехходовых клапанов:
Смесительный трехходовой клапан
Имеет два входных и один выходной патрубок. Применяется для регулирования температуры ведомого контура путем смешивания двух раздельных потоков с разной температурой в заданной пользователем пропорции.
Разделительный трехходовой клапан
Имеет один входной и два выходных патрубка. Используется для регулирования температуры путем изменения количества циркулирующего в ведомом контуре теплоносителя, а также перед системами дополнительно подогрева/охлаждения – в них подается отобранная клапаном часть потока.
Переключающий трехходовой клапан
Способен переключать поток между контурами, не влияя на его температуру и интенсивность. Переключение может осуществлять по схеме «вход-вход-выход» или «вход-выход-выход».
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Существуют также комбинированные трехходовые клапаны, способные, в зависимости от способа установки, выполнять функции как смесительной, так и разделительной фурнитуры. Однако ввиду дороговизны и сложной конструкции они менее распространены.

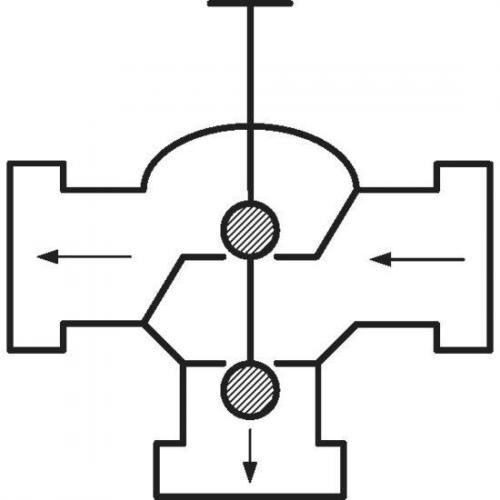

На рисунках выше показаны схемы трехходовых клапанов седельного типа. Существуют также конструкции поворотного типа, однако они менее долговечны и могут устанавливаться лишь в контурах с небольшим внутренним давлением. В большинстве случаев приобретение седельного клапана предпочтительнее.
Внешне трехходовой клапан представляет собой Т-образную цилиндрическую развилку, концы который оснащены унифицированной резьбой. В моделях, рассчитанных на большую интенсивность потока, роль соединительного элемента может играть торцевой фланец.
Корпуса клапанов изготавливаются из распространенных в отопительных системах материалов: чугуна, нержавеющей стали, латуни, бронзы. Элемент трехходового клапана, осуществляющий регулирование выходящего потока или потоков, называют затвором.

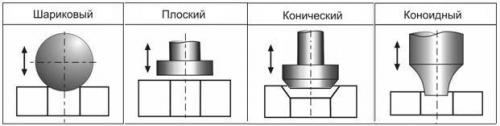

Конструктивно он может быть:
- шаровым – характеризуется плавностью работы, но может изнашиваться быстрее, чем аналоги других форм;
- цилиндрическим или плоским – имеет повышенный ресурс за счет большей площади контакта с гнездом;
- конусным – позволяет уменьшить габариты клапана.
Седла затвора обычно оборудуются уплотнителем из эластичного материала, что повышает герметичность и снижает износ взаимодействующих деталей. Однако для переключения или регулирования потоков жидкости одного клапана недостаточно.
Клапан должен быть оборудован надежной системой привода, которая может быть:
- Электронной – угол поворота затвора устанавливается электрическим сервоприводом, сигнал которому передается датчиком или системой климат-контроля.
- Термостатическим – конструкция клапана дополняется термическим элементом, который, при повышении температуры теплоносителя на определенное значение, расширяется, поворачивая затвор.
Механической – регулирование рабочего режима осуществляется путем поворота головки на необходимый угол.Трехходовые клапаны с ручным управлением наиболее надежны, хотя и не предоставляют такой гибкости и оперативности настроек, как их автоматизированные аналоги. Кроме того, на ресурс клапана любого типа оказывает большое влияние наличие абразивных частиц в теплоносителе, поэтому контуры, работающие с подобной высокоточной фурнитурой, рекомендуется оборудовать улавливающими фильтрами.
Советский трехходовой кран. Принцип работы
Трехходовой кран позволяет распределять теплоноситель на две независимые линии, либо смешивать два потока в один. Достигается это за счет использования вентиля, установленного между входным патрубком и двумя выходными. Изменением состояния вентиля можно добиться распределения потока со входного патрубка на два выходных в необходимых пропорциях. Кроме того, с помощью трехходового крана можно направить весь поток на один выход, полностью перекрыв второй.
Подобная схема обеспечивает возможность подмешивания горячей воды, поступающей от котла, к потоку обратки. Регулируя положение клапана, можно настраивать температуру, не прибегая к изменению настроек отопительного котла. Тем самым удается создать оптимальный режим работы отопительного оборудования и сохранить возможность регулирования температуры нагрева радиаторов отопления. Попутно это приводит к значительной экономии энергоносителей.
При наличии в системе единственного циркуляционного насоса его располагают на линии обратки между котлом и трехходовым краном. Такое подключение создает возможность работы отопительной системы в трех режимах:
- максимальная мощность, когда нагретая вода в полном объеме поступает в радиаторы. Теплоноситель со входного патрубка трехходового крана направляется в патрубок, идущий к радиаторам. Отвод на обратку перекрыт;
- комбинированный режим. Трехходовый кран распределяет горячий теплоноситель между отопительной магистралью и отводом в обратку. При этом появляется возможность плавного регулирования температуры нагрева радиаторов;
- рециркуляция. Патрубок отвода на магистраль отопления закрыт, весь поток сразу направляется в обратку. Этот режим используется при необходимости временного отключения отопления без выключения котла.
Возможности трехходовых клапанов задействуются при организации отопления теплыми полами. Максимальная температура в контуре теплого пола не может превышать 35С. В радиаторной же системе температура может достигать 60С и более.
Трехходвый кран в случае с теплыми полами позволяет перенаправит основной поток теплоносителя в обратку или в радиаторную систему. При этом в контуре теплого пола проток существенно уменьшается, не позволяя нагреваться ему сверх заданного уровня.
