Способы соединения полипропиленовых труб. Разборное соединение полипропиленовых изделий

Способы соединения полипропиленовых труб. Разборное соединение полипропиленовых изделий

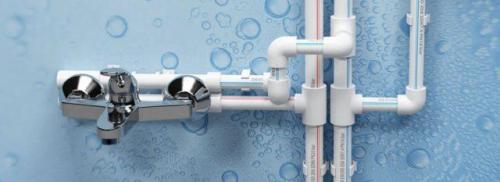

Для состыковки пластмассовых изделий с металлическими элементами (смесителями, счетчиками и т.п.) применяются специальные фитинги, на одной стороне которых имеется нарезанная резьба, а на другой – муфта для впаивания (рис. 1). При этом резьба может быть как внешней, так и внутренней.

Монтаж полипропиленовых труб со стальными с помощью фитингов осуществляется следующим образом:

Рисунок 3. Схема фланцевого соединения.

1. Конец металлического изделия смазывается маслом или солидолом, после чего производится нарезка резьбы (внутренней или внешней). Если фитинг имеет внутреннюю резьбу, то труба должна иметь внешнюю, и наоборот.
2. На резьбу наматывается пакля и обрабатывается силиконом.
3. Навинчивается фитинг и зажимается с помощью ключа, но без приложения чрезмерных усилий, так как в противном случае он может треснуть.
4. В другой конец фитинга вставляется полипропиленовая труба, после чего производится ее пайка.

С помощью подобных фитингов очень удобно создавать различные изгибы и повороты коммуникационных систем. Если нужно немного изменить конфигурацию фитинга, его следует разогреть до температуры около 135 °C.

Еще одним видом разборного монтажа полипропиленовых труб является их состыковка с помощью компрессионных фитингов. Они удобны в работе и могут быть использованы для конструирования как холодного, так и горячего водоснабжения. При этом нет необходимости в использовании сварочного оборудования. Достаточно иметь под рукой ножницы-секаторы и набор гаечных ключей.

Монтаж полипропиленовых труб с помощью компрессионных фитингов осуществляется следующим образом (рис. 2):

• на конец трубы устанавливается обжимная гайка;
• поверх гайки устанавливается кольцо разрезного типа таким образом, чтобы его край находился на расстоянии 1 мм относительно среза трубы;
• пластмассовая труба надевается до упора и закрепляется на штуцере;
• с помощью гаечных ключей устанавливается обжимная гайка.

Рисунок 4. Сварочный аппарат имеет насадки в форме гильзы для нагрева внешней поверхности трубы и дорна для нагрева внутренней поверхности.

Фланцевая состыковка используется для полипропиленовых изделий с большим сечением. Такое соединение позволяет в случае необходимости легко разбирать какой-либо участок трубопровода и устранять возникшие неисправности (рис. 3). Также достаточно часто фланцевый стык применяется и для монтажа пластмассовых изделий с металлическими.

Установка фланцев производится быстро и легко. Сначала конец трубы ровно отрезается, после чего на него надевают фланец и резиновую прокладку. Такую же операцию производят и с другим концом трубы. После этого оба фланца соединяются между собой с помощью болтов.

Соединение полипропиленовых труб фитингами. Где используются

Можно еще заглянуть в ГОСТ Р52134-2003, но стандарт написан в основном для специалистов и компаний-производителей изделий из PPR полимера, поэтому обычному пользователю будет неинтересен. Хотя в нем есть интересная информация о долговечности полимерных деталей из PPR пластика.

Фитинги используются для следующих целей:

• с помощью муфт и адаптеров соединяют полипропиленовые трубы в одну герметичную конструкцию, например, водопровод или контур системы отопления;
• выполняется подключение как самого трубопровода к источникам горячей и холодной воды, воздуха, жидких сред, так и врезка в его тело различных потребителей, от бытовой сантехники до радиаторов отопления.

Все существующие модели PPR фитингов монтируются на полипропиленовые трубы только с помощью горячей пайки, хотя бы на одном из посадочных отверстий. Никаких клеевых или резьбовых способов для соединения деталей из ППР-полимера не используют.

Горячая сварка обеспечивает монолитное, бесшовное соединение. Это означает, что при радиальной или поперечной нагрузке место соединения ППР-фитинга с трубой не выйдет из строя из-за усталостного разрушения шва. Как это бывает на клееных ПВХ, ПД и обжимных муфтах металлопластиковых труб.

Поэтому полипропиленовые системы на сварных фитингах можно использовать для подогрева пола, любой нагруженной поверхности. Схема укладки-сборки труб на PPR-муфтах несколько отличается от общепринятой для водопровода или отопления.

Соединение полипропиленовых труб муфтами. Как соединить полипропиленовые трубы дома с помощью фитингов

При прокладке трубопроводных сетей в доме приходится принимать решение, как выполнить соединение полипропиленовых труб. Полипропилен широко используется при сантехнических разводках в частных домовладениях и многоквартирных зданиях. Этому способствует ряд положительных свойств данного материала.

Особенности соединения полипропилена

При сборке отдельных элементов коммуникаций из полипропилена необходимо соблюдать следующие рекомендации:

1. Торцы труб делают перпендикулярными к оси, подводимые друг к другу детали не могут быть перекошены. Для обеспечения соосности отдельных частей используют направляющие.
2. Ввиду невозможности нанесения резьбы на полипропилене, стыковку выполняют фитингами с резьбой, сваркой или пайкой.
3. При сварке частей водопровода с помощью паяльника , его нагревают, устанавливают на подставку и только затем подводят трубу.
4. Нельзя осуществлять сварку в холодное время, так как нагрев материала будет недостаточным, ухудшается качество шва.

При проведении сварочных работ следует соблюдать требования безопасности, осуществлять проветривание помещения – при нагреве пластических материалов выделяются вредные вещества.

С какими деталями стыкуются полипропиленовые трубы

Изделия комбинируются с соединительными элементами из стали и полиэтилена. Применяют, состоящие из металлической и пластиковой части. Металлическая часть имеет резьбу, пластик стыкуется с помощью нагрева при сварке или пайке.

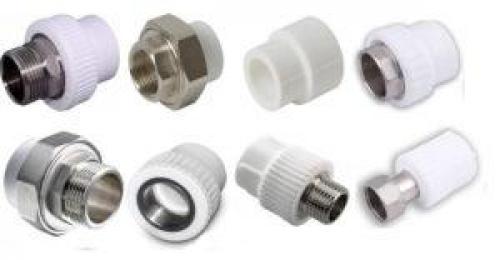

Используют такие виды соединительной арматуры:

• муфты, предназначены для соединения участков одного диаметра;
• Крестовины или тройники необходимы для получения разветвления линии трубопровода;
• заглушки закрывают концевые отрезки водопровода;
• переходники требуются для стыка элементов различных диаметров;
• штуцер понадобится для присоединения к трубопроводу гибких шлангов.

С применением этих элементов можно создать сантехническую сеть любой сложности.

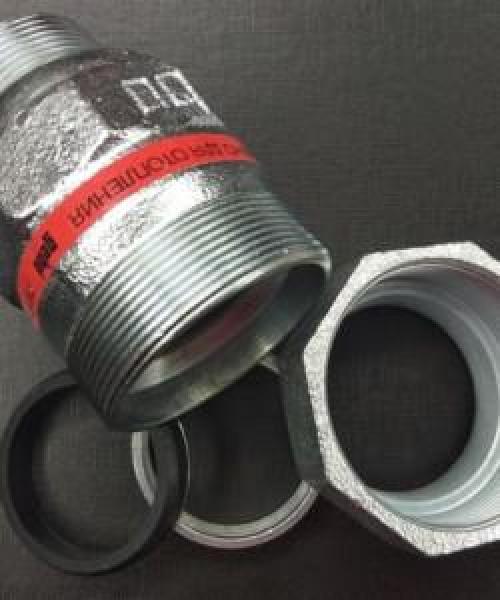

Муфта Гебо на металлическую трубу: размеры и монтаж для стальных труб
Во время ремонта или монтажа стальных трубопроводов не всегда есть возможность сделать резьбу или сварное соединение. Причины – небольшое пространство, магистраль находится близко к стене или полу….



Способы стыковки труб из полипропилена

Выбор способа стыковки зависит от того, какое соединение желаем получить – разъёмное или нет. На решение может повлиять наличие специального инструмента и навыков работы. Рассмотрим наиболее часто используемые способы.

Резьбовые фитинги

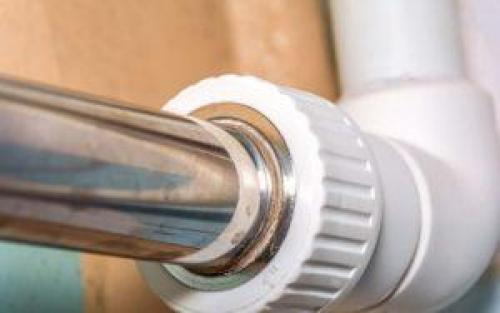

Если вы задумались, как сделать разъемное соединение, используйте резьбовые фитинги. Работа с такой арматурой считается наиболее простой и позволяет добиться хорошего результата.

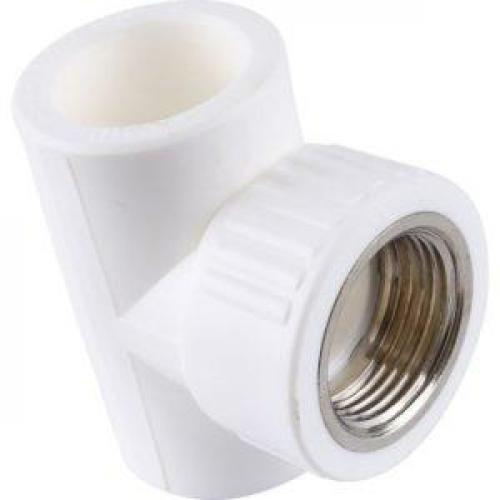

Резьбовые фитинги представляет собой комбинацию металла и пластика. Пластиковая часть присоединяется к полипропиленовой сваркой или пайкой через пластиковую муфту. Второй конец элемента выполнен из металла, на нем, посредством которой он присоединяется к другому отрезку трубы или сантехническому оборудованию.

Для работы потребуются:

1. Необходимые фитинги.
2. Газовый ключ.
3. Муфта накидная и ключ для её установки.
4. Герметик.

Для исключения протечек в местах присоединения резьбовых фитингов на резьбу наматывают льняное волокно,. Резьбовые фитинги устанавливают при.

Соединение пластиковых труб для водопровода фитингами: как правильно
Пластиковые трубы завоевали ведущее место в сантехнических конструкциях и отопительных системах. Достоинства поливиниловых водоводов в их легкости, надежности и длительном сроке эксплуатации….



Диффузионная сварка

Этот вид сварки встык, получаемой за счёт расплавления материала деталей и диффузном взаимном проникновении молекул. Подходит для стыковки диаметров от 16 до 40 мм. Дополнительно используют муфту, которая обеспечивает слой пластика для получения шва. Для толстостенных труб используют диффузную сварку встык.

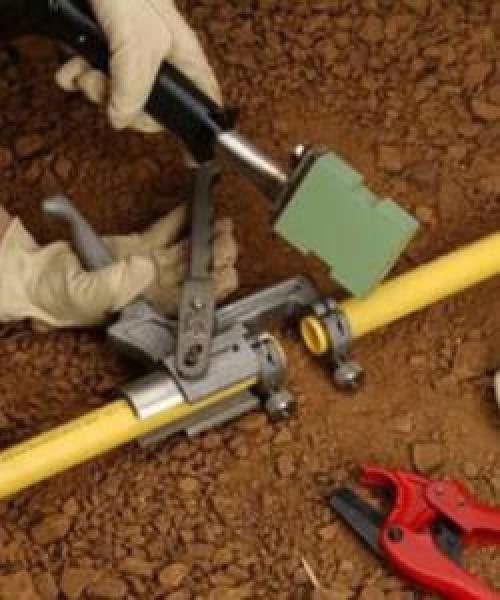

Сварка электрофитингами

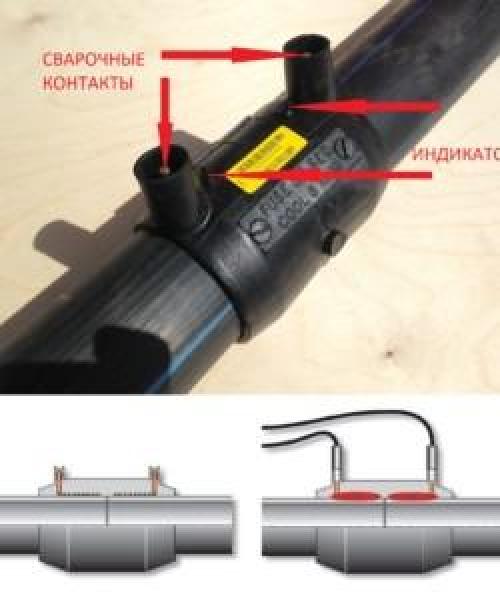

Электрофитинг – это соединитель из полипропилена, в своей конструкции имеет металлический нагреватель, контакты которого выведены наружу.

После того как фитинг надевают на трубу, металлические контакты присоединяют к аппарату, происходит нагрев элемента, а через него фитинга.

Стыковая сварка

Основана на возникновении диффузии при нагреве полипропилена. Для работы потребуется дисковый агрегат, снабженный центрирующим устройством для обеспечения соосности труб. Выполняется для сварки отрезков диаметром более 60 мм со стенкой от 4 мм.

Технология работы включает операции:

1. Стыки труб одновременно нагревают до необходимой температуры дисковым паяльником.
2. Прижимают торцы труб друг к другу, следят, чтобы их оси совпадали, не было перекоса.
3. Выдерживают до остывания материала.

Каждый сварочный аппарат снабжен инструкцией, в которой приведены таблицы с указанием времени нагрева и остывания для определенной толщины стенки. У толстостенных труб получается надёжный шов. Такие трубопроводы можно закапывать в землю, замуровывать в стену.

Как соединить полипропиленовые трубы без паяльника. Соединение полипропиленовых труб без пайки

Соединение полипропиленовых труб без пайки при помощи разнообразных фитингов и клеев позволяет производить монтаж трубопроводов водоснабжения, канализации и отопления практически любой сложности.

Как правильно соединять пластиковые водопроводные трубы без пайки Вы узнаете из этой статьи.

Виды полимерных труб

Пластиковые трубы широко применяются для монтажа трубопроводов различного назначения.

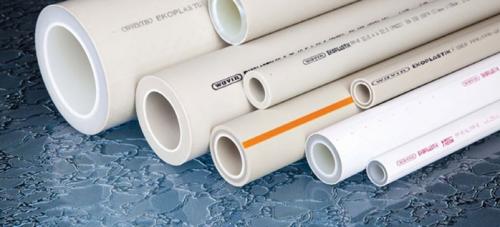

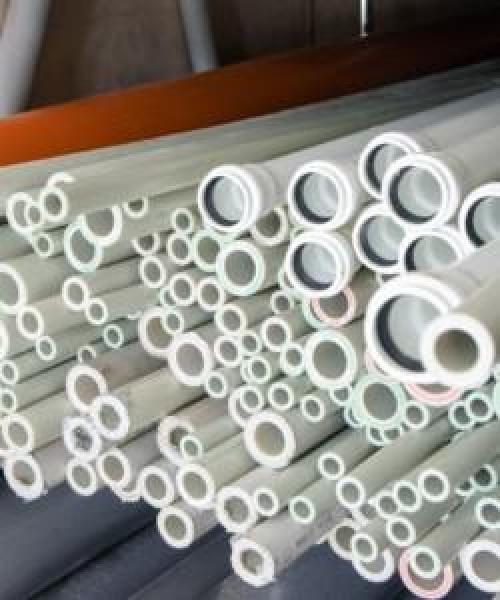

Полипропиленовые трубы

Полипропиленовые трубы изготавливаются из полипропилена, полимера, который синтезируется из пропилена путем химической реакции.

Полипропилен наиболее востребованный полимер!

Трубы из полипропилена маркируются:

• PP – однослойный полипропилен,
• PPH – гомополимер полипропилена,
• PPB – сополимер полипропилена,
• PPR – рандомполимер полипропилена, в зависимости от рабочего давления PN 10 – PN 25,
• PPR-FB-PPR – армированная стекловолокном PPR труба,
• PPR/PPR-GF/PPR – армированная композитным слоем со стекловолокном PPR труба,
• PPR-AL-PPR – армированная алюминиевой фольгой PPR труба,
• PP-RCT-AL-PPR – внешний слой улучшенный PPR, армированная алюминиевой фольгой PPR труба.

Полипропиленовые трубы используются в системах холодного водоснабжения (PP), канализации и вентиляции (PPB), горячего водоснабжения и отопления(PPR).

PPR трубы обладают механической прочностью, низкой теплопроводностью, устойчивостью к воздействиям агрессивной среды.

Полипропиленовые трубы выпускаются отрезками по 2, 4, 6, 12 м и диаметром от 10 до 1200 мм. Гибкие полипропиленовые трубы могут продаваться в бухтах.

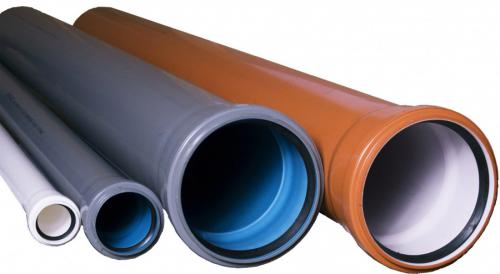

ПВХ трубы

ПВХ трубы изготавливают из поливинилхлорида. Поливинилхлорид – бесцветная пластмасса, которая устойчива к агрессивным средам. Имеет малую морозостойкость. Устойчив к нагреву до 66 градусов Цельсия.

ПВХ трубы обладают высокой механической прочностью, не проводят электрический ток!

Поливинилхлоридные трубы имеют следующую маркировку:

• ПВХ или PVC – поливинилхлорид,
• ХПВХ или PVC-C – хлорированный поливинилхлорид.

Трубы ПВХ используются при устройстве внутренних и наружных канализационных трубопроводов, а также в качестве защитных коробов для электропроводки и слаботочных сетей.

ПВХ трубы выпускаются отрезками без раструбов, отрезками с раструбом под уплотнительное кольцо или отрезками с раструбом под клеевое соединение. Длина отрезков от 2 до 12 м с шагом 0,25 м. Диаметры труб от 5 до 1000 мм.

Металлопластиковые трубы

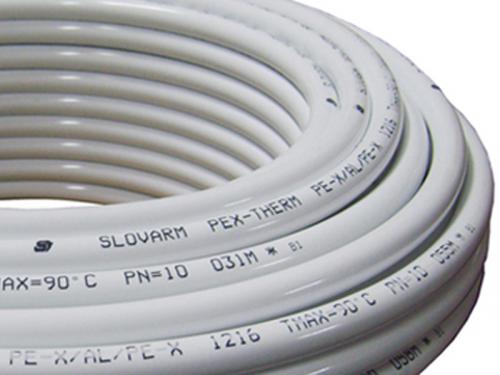

Металлопластиковые трубы имеют многослойную структуру, в которой наружный и внутренний защитные слои обычно представляют собой полиэтилен или сшитый полиэтилен, а внутренний барьерный слой – алюминиевую или медную фольгу толщиной от 0,15 до 0,5 мм. Слои при производстве склеиваются между собой.

Металлопластиковые трубы обладают ударной прочностью, низким коэффициентом теплового расширения, устойчивостью к давлению до 10 Мпа и температурам до 95 градусов Цельсия!

Маркировка металлопластиковых труб состоит из комбинации обозначений слоев трубы. PE – защитный слой из полиэтилена, PE-RT – защитный слой из полиэтилена повышенной термостойкости, PE-X – защитный слой из молекулярно сшитого полиэтилена повышенной термостойкости, AL – барьерный слой из сваренной алюминиевой фольги.

Металлопластиковые трубы применяются для монтажа трубопроводов холодного и горячего водоснабжения и отопления.

Наружные диаметры металлопластиковых труб составляют 16, 20, 26, 32, 40, 50, 63 мм. Труба выпускается в бухтах длиной от 50 до 200 м.

Полиэтиленовые трубы

Полиэтиленовые трубы изготавливаются из полимера этилена. Этилен – продукт переработки нефти и газа. Различается полиэтилен высокого давления и низкого давления.

Полиэтилен химически нейтрален и устойчив к воздействиям агрессивной среды, не проводит электрический ток!

Трубы из полиэтилена маркируются ПЭ или PE.

Полиэтиленовые трубы низкого давления маркируются ПНД, ПЭНД, ПЭНП или LDPE. Трубы из полиэтилена высокого давления маркируются ПВД, ПЭВД, ПЭВП или HDPE.

Источник: https://postroivsesam.info/novosti/kak-soedinit-polipropilenovye-truby-bez-svarki-kak-germetichno-sostykovat-stalnuyu-i

Соединение полиэтиленовых труб. Плюсы и минусы труб ПНД

Полиэтиленовые трубы производятся из полиэтилена низкого давления разных марок: вторичного и первичного происхождения. Они отличаются химической стойкостью к многим жидким веществам. Выделяют три основные категории ПНД труб: водопроводные (для холодного водоснабжения и канализации), газовые, технические.

Плюсы ПНД как материала для трубопроводов:

• Легко устанавливаются, не требуют сложного оборудования и высокой квалификации исполнителя. Малые участки могут монтироваться вручную с помощью разъемных соединений. Трубы больших диаметров свариваются.
• Отличаются высокой прочностью, пластичностью, способностью восстанавливаться после незначительных деформаций и надежностью соединения.
• Не подвержены коррозии, что позволяет снизить расходы на содержание, ремонт трубопровода.
• Способствуют энергетической эффективности насосного оборудования, так как гладкая поверхность внутренних стенок труб исключает образование отложений, которые могли бы препятствовать прохождению среды по трубе и требовать большего напора жидкости и мощности насоса.
• Не разрушаются при перепаде внешних температур в значительном диапазоне. Могут замерзать зимой и оттаивать в теплое время без повреждения и ухудшения эксплуатационных качеств.
• Являются безопасными, не выделяют токсичные вещества, поэтому подходят для систем, транспортирующих питьевую воду, не изменяют ее состав и вкусовые качества.
• Сохраняют химическую инертность по отношению к концентрированным кислотам и щелочам.
• Имеют низкую стоимость. Гораздо менее затратные по сравнению со стальными трубами и другими полимерными системами, включая низкие расходы на их доставку (легкий вес и не хрупкость)
• Относятся к экологичным продуктам, так как при производстве и утилизации не наносится вред окружающей среды.

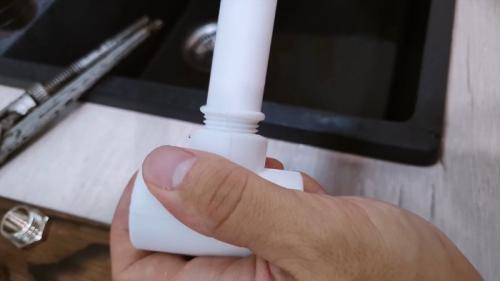

Соединение полипропиленовых труб без сварки. Процесс соединения полипропиленовых труб и фитингов без сварки

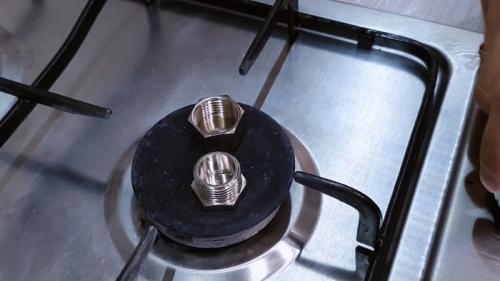

Разогреваем стальные заглушки на газовой плите или в пламени газовой горелки, если работа протекает на улице, в течении 1-2 минут.

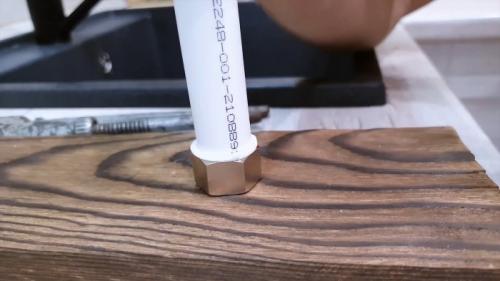

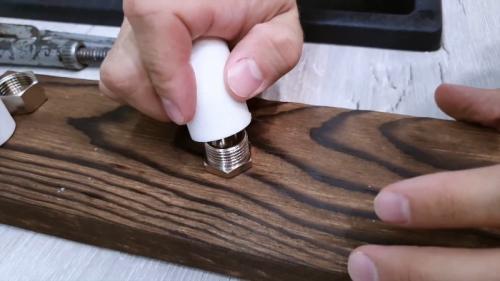

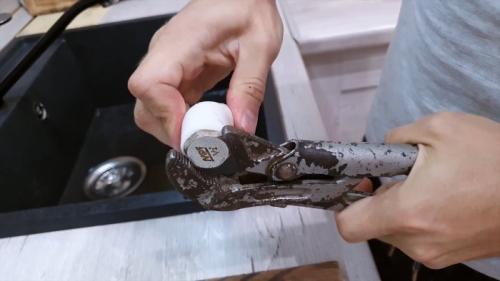

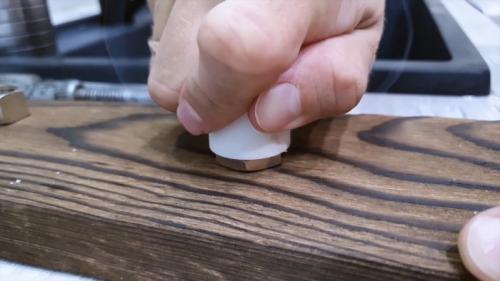

Захватываем газовым ключом заглушку с внутренней резьбой, кладем ее на деревяшку и вдавливаем конец трубы в заглушку строго вертикально, периодически поворачивая, пока торец трубы не упрется в донце заглушки.

Затем остужаем заглушку вместе с трубой под струей холодной воды в течение нескольких секунд и скручиваем заглушку с помощью газового ключа с конца трубы. В результате получаем на трубе достаточно качественную резьбу.

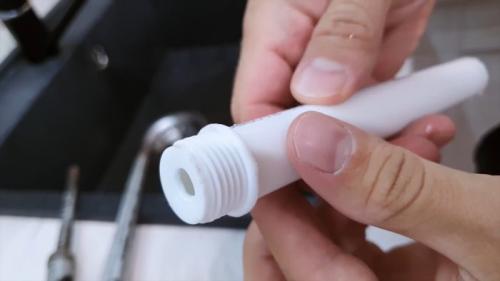

Далее с помощью разогретой второй заглушки с наружной резьбой выполняем резьбу в уголке под 45 градусов, насаживая его на заглушку до конца и, выдерживая в таком положении некоторое время. После чего соединение охлаждаем под струей холодно воды и газовым ключом выкручиваем заглушку из уголка.

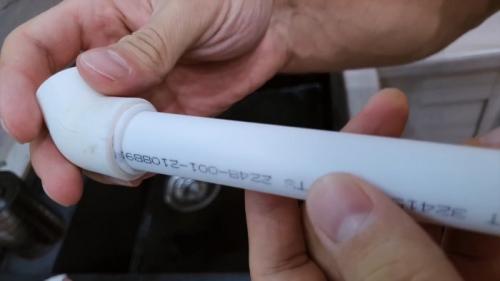

Протираем резьбу на трубе и уголке салфеткой и соединяем их по резьбе, пока буртик на трубе, образовавшийся при формировании резьбы, не упрется в торец уголка. Соединение получается прочным и герметичным. Тем не менее, при необходимости соединение нетрудно разобрать, когда в нем уже нет необходимости.

По уже проверенной схеме формируем резьбу на другом конце трубы, которая также получилась рельефной и хорошего качества. Резьбу в отводе тройника формируем, как и в уголке, заглушкой с наружной резьбой. Остается лишь вкрутить конец трубы с резьбой в отвод тройника и затянуть.

Если в каком-нибудь отводе отпала необходимость, то в него можно установить круглый резиновый пятак и затянуть заглушкой.

Водопровод, собранный по такой схеме, будет исправно служить летом, а с приходом холодов его можно легко разобрать, положить части в укромное место и весной снова без труда собрать.
