Самый умный в строительстве ход – когда трубопровод теплого пола закладывают еще на этапе возведения перекрытий. Это очень успешно применяется в Германии, Швеции, Норвегии, Канаде, да, и в других экономически успешных странах, где энергоносители стоят очень дорого и поэтому там используют именно напольное отопление, которое на 30—40% экономичнее радиаторного. Вполне возможно сделать теплый водяной пол уже в готовом помещении, но оно должно отвечать определенным требованиям. Перечислим их.

Самый правильный трубопровод теплого пола — это тот, который проложен еще на этапе строительства дома

Самый умный в строительстве ход – когда трубопровод теплого пола закладывают еще на этапе возведения перекрытий. Это очень успешно применяется в Германии, Швеции, Норвегии, Канаде, да, и в других экономически успешных странах, где энергоносители стоят очень дорого и поэтому там используют именно напольное отопление, которое на 30—40% экономичнее радиаторного.

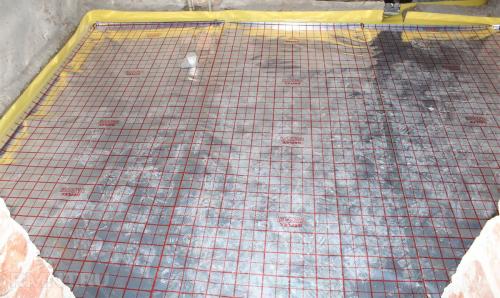

Требования к помещениям, где будет реализовано отопление теплыми водяными полами

• Самый правильный трубопровод теплого пола — это тот, который проложен еще на этапе строительства дома
• Помещение должно иметь твёрдый пол, чтобы обеспечить равномерное распространение тепла
• Должен быть обеспечен доступ к электросети для подключения системы
• Помещение должно иметь достаточное пространство для прокладки трубопровода и монтажа оборудования
• Должен быть обеспечен вентиляционный режим для удаления влаги из системы

Вполне возможно сделать теплый водяной пол уже в готовом помещении, но оно должно отвечать определенным требованиям.

• Учитывая значительную толщину теплого водяного пола – от 8 до 20 см, высота потолков в помещении должна позволить смонтировать такую систему отопления. Необходимо также учитывать величину дверных проемов, которые в высоту должны быть не менее 210 см.
• Основание пола должно быть достаточно прочным для того, чтобы выдержать тяжелую цементно-песчаную стяжку.
• Основание для теплого пола должно быть чистым и ровным. Неровности не должны превышать 5 мм, так как перепады сильно влияют на ток теплоносителя в трубах, они могут привести к завоздушиванию контуров и повышению гидравлического сопротивления.
• В помещении, где планируется теплый водяной пол должны быть завершены все штукатурные работы, вставлены окна.
• Теплопотери в помещениях не должны быть более 100 Вт/м². Если они больше, то стоит подумать об утеплении, а не отапливать окружающую среду.

Слои теплого водяного пола. Трубы для устройства тёплого пола

Для устройства водяного тёплого пола в квартирах и коттеджах наиболее распространёнными являются трубы на основе структурированного (сшитого) полиэтилена РЕХ. В этом материале длинные цепочки макромолекул обычного полиэтилена «сшиты» между собой поперечными связями, что придаёт пластику повышенную прочность и термостойкость. В зависимости от метода сшивки трубы подразделяются на РЕХа (пероксидный метод), РЕХb (органосиланидный метод) и РЕХс (радиационный метод).

Наиболее удобны в монтаже металлополимерные трубы композиции PEX-AL-PEX, в которых между слоями сшитого полиэтилена заключён слой алюминиевой фольги. Благодаря алюминию труба сохраняет приданную ей форму, меньше подвержена температурным деформациям и на 100 % защищена от диффузии кислорода в теплоноситель. Напомним, что наличие кислорода в теплоносителе приводит к коррозии металлических деталей системы.

Не меньшей популярностью при устройстве тёплых полов пользуются также трубы PEX-EVOH, в которых роль барьерного слоя от проникновения кислорода выполняет тонкий слой этиленвинилгликоля (EVOH). Трубы из полиэтилена повышенной термостойкости PE-RT дешевле труб PEX-AL-PEX и PEX-EVOH, однако термостойкость таких труб ниже, так как этот материал занимает промежуточное положение между обычным и сшитым полиэтиленом.

Физических поперечных связей между макромолекулами полимера в нём нет, а их взаимное сцепление обеспечивается наличием боковых октеновых ветвей (эффект липучки). Трубы из PEX-EVOH и PE-RT не сохраняют приданную им форму, поэтому при раскладке петель тёплого пола их надо немедленно надёжно фиксировать. В номенклатуре VALTEC присутствуютвсех перечисленных типов ( табл. 1 ).

Устройство водяного теплого пола в частном доме. Утепление и аккумулирующий слой

Пирог водяного тёплого пола таков : пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

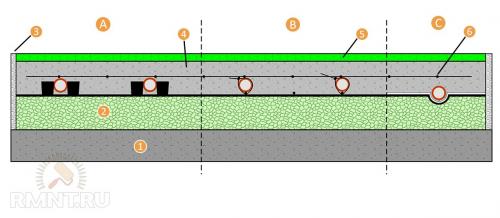

Способы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10–1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

При устройстве тёплых полов по грунту необходимо отсыпать 15–20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20–25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.

Установка теплого пола электрического. Укладка нагревательных элементов.

В первую очередь монтируется теплорегулятор, который подключается к УЗО с током утечки до 30 мА. Для простоты и удобства эксплуатации термостат размещается в монтажной коробке на высоте 30 см от пола. Место ее размещения выбирается таким образом, чтобы обеспечить свободный доступ к терморегулятору. При укладке электропола в помещениях повышенной влажности монтажная коробка монтируется вне комнаты, на обратной стороне стены помещения. При этом экран нагревательного кабеля должен быть подсоединен к заземляющему проводнику питающей сети.

Монтаж электрического теплого пола необходимо начинать от стены, где установлен терморегулятор. Кабели подключения нагревательных элементов и датчик температуры соединяют с терморегулятором и укладывают в подготовленную штрабу в защитной гофрированной трубе.

Датчик температуры, размещенный в гофротрубе, монтируется между витками греющего кабеля, как правило, на расстоянии 30-50 см от стенки. Нагревательные маты в большинстве своем уже включают датчики температуры пола и их не нужно приобретать отдельно.

При укладке греющих кабелей электропровода закрепляются при помощи монтажных пластин, которые необходимо предварительно закрепить на поверхности. При монтаже электроматов полотна крепятся за счет клеящих лент, расположенных с обратной стороны мата.

После размещения электропола в соответствии со схемой раскладки необходимо произвести контрольные измерения сопротивления нагревающих элементов и датчика температуры, которые должны соответствовать указанным в паспорте параметрам. После этого греющие кабели или маты подключаются к терморегулятору в соответствии со схемой подключения, прилагаемой к термостату.

Далее производится тестирование системы напольного отопления. Если все работает, поверх нагревательных кабелей нагревательные кабели заливаются стяжкой или сразу производится укладка кафеля на плиточный клей. Не допускается эксплуатация электропола до полного высыхания клеевого раствора.

Источник: https://domastroevo.ru/stati/ustanovka-teplogo-pola-elektricheskogo-preimushchestva-i-nedostatki

Что нужно для теплого пола водяного. Перечень необходимых комплектующих

На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:

• Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
• Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.
• Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.



  Комплектующие для теплого водяного пола: что будет необходимо для монтажа системы

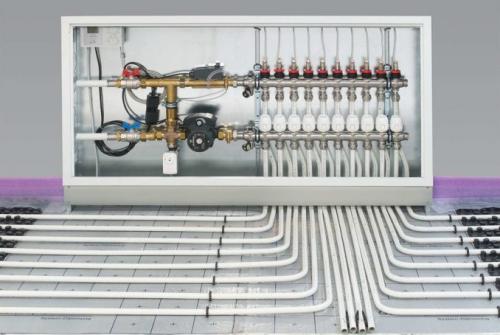

• Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
• Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.

Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.
