Ткань для дренажной трубы. Область применения геоткани, свойства

Геотекстиль обладает рядом качеств, которые имеют решающее значение, почему ткань такая популярная. Геоткань отличается свойствами:

1.эластичностью.

2.пористостью.

3.жесткостью.

Эти свойства позволяют с помощью геотекстиля фильтровать грязную жидкость, создавать дренажную систему высокого качества. Также, применяя геотекстиль, укрепляют почвы, защищают склоны от обрушения.

Любой сад и огород загородом требует дренажа. Чтобы организовать систему, требуется много денег. Существует оптимальное решение, чтобы осуществить прокладку дренажной системы.

Показатель плотности геоткани влияет на область применения разного вида сырья. Ткань относится к синтетическим, поэтому она выдерживает свыше 200 грамм на кубометр. Чтобы создавать ландшафты, следует использовать ткань, которая выдерживает сто грамм на кубометр, при оборудовании взлетных полос нужно применять материал со значением плотности примерно восемьсот. Как влияет плотность на сферу использования материала:

1.материал плотностью менее сто грамм на кубометр применяют в саду, огороде. Тканью накрывают ростки, семена от прорастания сорняков, ею усиливают газонные конструкции, обматывают трубы, с помощью нее обустраивают клумбы, горки, искусственные водоемы.

2.ткань плотностью 100-150 грамм на кубометр применяют для дорожек на участке, под фундамент, площадок. С помощью геоткани создают дренаж, укрепляют дороги.

3.геоткань плотностью 400-1000 грамм на кубометр нужна, чтобы создавать площадки для выставки, для строительства мостов с эстакадами, полигонов, взлетной полосы с заводами. Такая ткань выпускается по спецзаказу.

С помощью ткани создают прослойку, осуществляющую отделение от построек ненужных слоев. Снижается риск появления дорожных ям.

Дренажная труба 110 в фильтре геотекстиль. Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокно

Несмотря на обширный выбор размеров, именно дренажные трубы 110 в фильтре используются чаще всего при закладке ливневой системы канализации и дренажа. Фильтрующий материал повышает эффективность работы всей системы.

Ткань для дренажной трубы. Область применения геоткани, свойства

Дренажная труба с перфорацией и фильтром из кокосового волокна

Использование дренажных труб 110 с геотекстильным фильтром или другим вариантом фильтрующего материала позволяет задержать крупный мусор, песчинки и мелкие частицы грязи. Закупив такие изделия для организации дренажной системы, вы существенно снизите скорость внутреннего заиливания и увеличите сроки службы трубопровода.

Для обертывания труб обычно используются специальные полотна, представляющие собой нетканый материал, обладающий гигроскопичными свойствами. Полотна делятся на группы по типу материала, который может быть натуральным или искусственным.

Обратите внимание! Эффективность фильтра основана на его пропускной способности, исчисляемой в микронах. По данному показателю можно вычислить размер частиц, которые способен задержать фильтр: 1 мкн = 0,0001 см. Самая высокая пропускная способность у соломенного фильтра – 12000 мкн, самой низкой обладает полиэстер – 180-240 мкн.

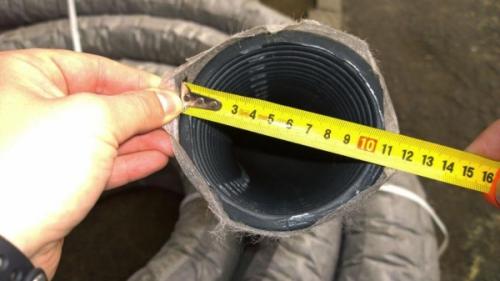

Ткань для дренажной трубы. Область применения геоткани, свойства 01

Труба диаметром 110 мм для ливневой канализации с геотекстильным фильтром

Наиболее популярными среди потребителей считаются дренажные трубы в геотекстиле и кокосовом волокне. Геотекстиль при этом в качестве фильтрующего материала обладает пропускной способностью в диапазоне 450-700 мкн. Чаще всего он применяется на глинистых и песчаных почвах. Благодаря отличным эксплуатационным свойствам, эта разновидность покрытия на трубах не подвергается разложению.

Цены дренажных труб с геотекстилем и кокосовым волокном (сравнительная таблица):



Согласно данным этой таблицы, стоимость дренажных труб 110 мм в геотекстиле втрое меньше, чем аналогичных изделий в кокосовом волокне. Та же самая тенденция наблюдается в отношении труб с другим размером диаметра при сравнении этих фильтрующих материалов.

Преимущества труб для ливневой канализации в геотекстиле: свойства материала

Цена дренажной трубы 110 мм в геотекстильном фильтре – не единственное преимущество изделий. Этот вариант материала располагает и другими достоинствами:

  • высокой паровой проницаемостью, способствующей равномерному распределению воздуха и препятствующей развитию вредных микроорганизмов;
  • стойкостью к скатыванию, повреждению или отслаиванию;
  • повышенной устойчивостью к воздействию высоких температур;

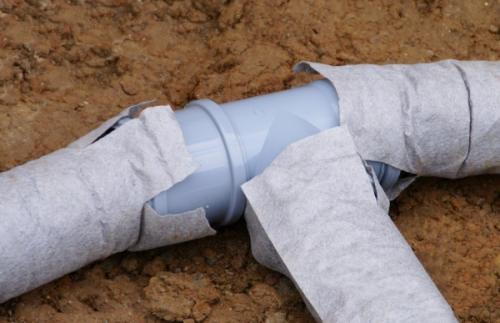

Ткань для дренажной трубы. Область применения геоткани, свойства 02

Дренажная труба с фильтром из геоткани обладает множеством достоинств

  • низким показателем горючести;
  • неуязвимостью к воздействию насекомых и других живых организмов, средой обитания которых является почва;
  • способностью эффективно выполнять свои функции на протяжении длительного срока;
  • долговечностью.

Обратите внимание! Если вы решитесь купить дренажные трубы для отвода грунтовых вод с геотекстильным фильтром, при отсутствии существенных нагрузок этот материал способен прослужить почти так же долго, как и вся установленная система.

Геотекстиль отлично сочетается с любыми разновидностями дренажных труб. Но в комплекте с полимерными изделиями он способен принести максимальное количество преимуществ.

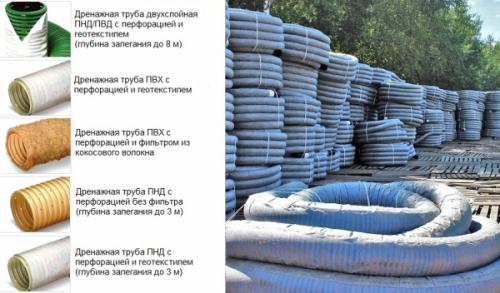

Ткань для дренажной трубы. Область применения геоткани, свойства 03

Различные виды гофрированных дренажных труб

Полимерные коммуникации могут изготавливаться из различного сырья:

  • полипропилена;
  • поливинилхлорида (трубы с маркировкой ПВХ);
  • полиэтилена (трубы с маркировкой ПНД и ПВД).

В продаже присутствуют также гладкие, перфорированные и гофрированные трубы. При этом в зависимости от конструкционных особенностей различают дренажные трубы двухслойные и однослойные.

Соединение дренажной трубы с колодцем. Выбор дренажных труб

Перед началом установки дренажной системы особое внимание стоит уделить выбору труб для работы. Первое, что нужно учитывать, это использование в обустройстве системы водоотвода труб с перфорацией. Второе – это диаметр и наличие отверстий для оттока влаги и воздухообмена. И не менее важным моментом является материал, из которого изготовлены трубы.

В настоящее время на рынке стройматериалов представлены следующие виды труб:

  • асбестоцементные;
  • керамические;
  • из полимерных материалов.

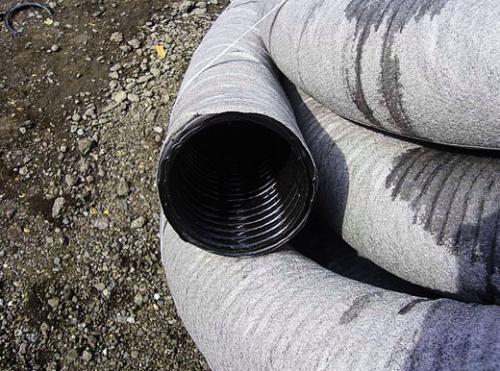

Соединение дренажной трубы с колодцем. Выбор дренажных труб

Наиболее популярными в обустройстве системы водоотвода являются именно полимерные дренажные трубы. Их преимущество перед другими видами заключаются в следующем.

  • Продолжительный период эксплуатации – до 70 лет.
  • Высокие показатели прочности.
  • Устойчивость к процессам коррозии и воздействия агрессивной среды.
  • Сниженные показатели веса, которые упрощают процесс транспортировки и монтажа.
  • Способность к самоочищению, благодаря гладкой поверхности.
  • Устойчивость к заиливанию.
  • Соотношение цены и качества.
  • Простота обслуживания. Благодаря геотекстильному фильтру, система не нуждается в промывке.

Диаметр дренажных труб:

  • до 110 мм – для дренажной системы, отводящей небольшое количество воды;
  • до 200 мм – для систем с высокой нагрузкой.

Для разветвленной системы дренажа понадобятся трубы и мелкого (для ответвлений) и крупного диаметра (для основной ветки системы).

Пластиковые дренажные трубы

Полимерные трубы, которые, как правило, используются для укладки дренажных систем, выполняются из ПВХ, полипропилена или полиэтилена и представлены следующими видами:

  • однослойные или двухслойные . Выбор количества слоев зависит от плотности грунта;
  • гибкие и жесткие . Жесткие трубы применимы для простых схем дренажа, в то время как гибкие позволяют создать сложное разветвление по всему участку;
  • трубы с фильтрующей оболочкой или без . Как правило, дренажные трубы уже имеют отверстия по всей длине. Но если в приобретенном материале нет специальных отверстий – их можно сделать самостоятельно при помощи дрели и тонкого сверла;
  • гофрированные или гладкие.

Что касается покрытия геотканью, то как правило, на рынке стройматериалов представлены образцы, уже покрытые фильтрующим текстилем. При покупке труб без покрытия, их поверхность можно обернуть самостоятельно, закрепив материал веревкой или тонкой проволокой по периметру трубы.

Дренажные трубы для отвода грунтовых вод. 5 видов дренажных труб и как правильно выбрать лучшую

Существенный урон дому и приусадебному участку наносят талые, ливневые и грунтовые воды. Избежать подтапливания дома и заболачивания участка помогает система водоотведения. Ее основа – трубы для дренажа, или дрены.

Зачем нужны дренажные трубы

Дренажная канализация – это сеть полностью или частично перфорированных дренажных труб. Полная перфорация проходит по всей трубе, частичная располагается только сверху. Как работают дренажные трубы:

  • через перфорацию (отверстия в 1,3 мм) дрены вбирают в себя воду прямо из почвы;
  • по расположенному под уклоном трубопроводу стоки выводятся в коллектор или дренажный колодец .

Если на участке грунтовые воды подходят близко к поверхности, целесообразно обустраивать водоотведение на этапе строительства дома. В этом случае делается глубокий дренаж, то есть трубы укладываются в глубокие траншеи ниже уровня промерзания почвы.

Почитайте нашу популярную статью про дренаж участка за 5 шагов.

Поверхностный дренаж предусматривает отведение талых и ливневых вод, чтобы они не смывали плодородный слой почвы и не заболачивали низинные места. Для таких систем можно использовать трубы без перфорации. Их задача – эвакуировать в коллектор поступающую из дождеприемников воду.

Совмещение глубокого водоотведения с ливневой канализацией позволяет снизить нагрузку на дрены и продлить срок их эксплуатации.

Для предотвращения заиливания и засорения перфорации трубу оборачивают слоем кокосового волокна или геотканью. Они работают как фильтры и избавляют от необходимости постоянно чистить систему. Удобнее пользоваться готовыми дренажными трубами в геотекстиле.

Рабочие качества труб

Трубы для дренажа грунтовых вод испытывают повышенную нагрузку, поэтому к ним предъявляются следующие требования:

  • морозостойкость;
  • способность выдерживать большое внутреннее и внешнее давление, а также смещение грунта во время сезонного подъема вод;

Беспрепятственное скольжение содержимого трубы обеспечивается идеально гладким внутренним слоем.

Виды и технические характеристики

Дренажные трубы отличаются материалом изготовления, размерами и конструкцией.

Бетонные дрены

Массивные бетонные трубы используются только в коммунальном хозяйстве и промышленном строительстве для отведения больших объемов воды. Они имеют диаметр 200 мм и более и не подходят для системы водоотведения на частных участках.

Асбестоцементные

Раньше в дренажных системах использовали асбестоцементные трубы. Но они были хрупкими и тяжелыми. Сегодня их почти полностью заменили трубы из полимерных материалов. К тому же срок эксплуатации асбестоцементных изделий почти в два раза меньше, чем у пластиковых аналогов.

Металлические

Металл – не лучший материал для системы водоотведения. Даже обработанные специальным покрытием трубы при постоянном контакте с влагой и ее химическими примесями подвержены коррозии. Их максимальный срок службы – около 40 лет. Единственным плюсом дрен из металла является их прочность.

Керамические

Керамические трубы практически не применяются в частном строительстве по той же причине, что и асбестоцементные. Сегодня их используют для сельскохозяйственных дренажных систем.

Дрены из полимерных материалов

На индивидуальных участках наиболее востребованы пластиковые трубы . Они обладают неоспоримыми достоинствами:

  • малый вес;
  • длительная эксплуатация – 50-60 лет;
  • им нестрашны агрессивные химические примеси и перепады температуры;
  • удобство и простота сборки;
  • невысокая цена.

Для изготовления применяют несколько видов пластика – полипропилен, поливинилхлорид (ПВХ), полиэтилены высокого и низкого давления (ПВД и ПНД). Последние два вида пластика используют для производства двухслойных труб – верхняя оболочка изготавливается из ПНД, внутренний слой – из ПВД.

Одним из важных свойств труб из ПНД/ПВД является сохранение эластичности даже при очень низких температурах. Они выдерживают перепады от +50 до -60°С.

Гофрированные трубы из ПНД с высоким показателем прочности применяют для глубоких систем водоотведения. ПВХ трубы менее устойчивы к повышенным нагрузкам, поэтому больше подходят для поверхностного дренажа.

Структурные и конструктивные особенности труб из полимеров

Пластиковые изделия различаются по структуре и конструкции. Существующие разновидности:

  • Однослойные дренажные трубы бывают гофрированными или гладкими, с отверстиями и без них. Такие дрены используют для отвода ливневых вод.
  • Двустенные перфорированные дренажные трубы более всего подходят для дренажа грунтовых вод. Двухслойная дренажная труба без перфорации предназначена для выведения собранных стоков в коллектор.
  • Вертикальный монтаж плоской трубы позволяет избежать ее деформации. Ее можно укладывать в траншеи любой конфигурации сплошными отрезками до 50 м.

Источник: https://ogorod.zelynyjsad.info/stati/drenazhnyy-kolodec-na-glinistoy-pochve-osobennosti-glinistoy-pochvy

Какой геотекстиль использовать для дренажа. Нетканый геотекстиль

Изготавливается путем теплового или механического соединения синтетических волокон. В первом случае материал называется термоскрепленным, во втором – иглопробивным.

Для получения иглопробивного полотна используются тончайшие волокна из полипропилена или полиэфира. Нити могут быть штапельными (в виде коротких отрезков) или непрерывными. При пробивании иглами имитируется процесс валяния полотна. Полученные таким методом изделия напоминают искусственный войлок. Для них характерны высокая пластичность, способность растягиваться без повреждения. Они хорошо пропускают жидкость в продольном и поперечном направлении. Благодаря особенностям микроструктуры дольше сохраняют фильтрующие свойства.

Иглопробивной геотекстиль успешно применяется для оборачивания дренажных труб и для предотвращения скопления ила в системах водоотведения.

Термоскрепленный геотекстиль изготавливается путем термообработки нитей, сплавляющихся при нагревании в единое полотно. Несмотря на малую толщину, является высокопрочным материалом. Это долговечная, биостойкая модификация геотекстиля. В отличие от иглопробивного аналога, обеспечивает фильтрацию исключительно в поперечном направлении. Быстрее засоряется илом, поэтому не применяется для оборачивания труб. Материал пригоден для организации фильтра между гравием и песком, защиты дренажа от сорняков, укрепления склонов. Его преимуществом является стойкость к ультрафиолету.

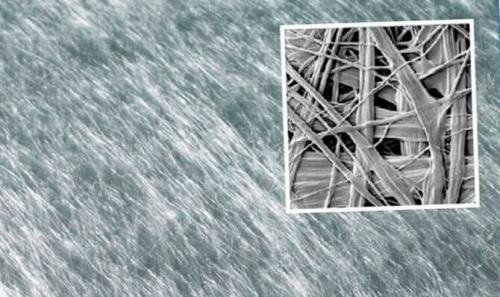

Какой геотекстиль использовать для дренажа. Нетканый геотекстиль

Микроструктура термоскрепленного геотекстиля

Дополнительную прочность нетканому геотекстилю придает армирующая сетка из прочных синтетических волокон. Армированные полотна выдерживают механические усилия на разрыв до 250 кг.

Ткань для дренажной канавы. Какие функции в фундаментной конструкции выполняет геотекстиль

Функций несколько:

  • разделение слоев различных насыпных стройматериалов;
  • гидроизоляция фундаментного сооружения;
  • равномерное распределение действующих на грунт нагрузок, исходящих от внешних строительных конструкций;
  • увеличение дренажных характеристик подушечного слоя из щебня, соответственно отвод влаги из-под фундамента;
  • армирование, как дополнительное средство, для увеличения прочности фундамента.

А вот теперь главный вопрос – как выбрать геотекстиль для фундамента. Все будет зависеть от того, куда этот строительный материал планируется уложить. А уже по этому критерию выбирается плотность изделия. Вот несколько положений:

  • если требуется создать дренажный слой, то оптимально геотекстиль плотностью 150-200 г/м², здесь можно использовать нетканый вариант;
  • если требуется создать разделительный слой в фундаментной подушке между песком и щебнем, то лучше приобретать геоткань плотностью 250-300 г/м²;
  • если на участке присутствуют пучинистые грунты, которые будут воздействовать на фундамент, а также при организации слоя, равномерно распределяющего нагрузки на грунт от дома, то здесь лучше уложить материал плотностью 350 г/м² и выше.
Ткань для дренажной трубы. Область применения геоткани, свойства 06Подстилающий слой под подушку при формировании плитного фундамента Источник i.siteapi.org

Геотекстиль в конструкции фундамента

Что собой представляет плитный фундамент. Это конструкция, состоящая из нескольких слоев. А именно:

  • грунт, как основание;
  • слой дренажа;
  • подушка;
  • конструкция из армированного бетона.

Здесь важная составляющая подушка, которую формируют из песка и щебня. Ее задачи – увеличить несущую способность основы, равномерно распределить нагрузки от здания, создать условия, при которых вспучивание грунта не создаст больших проблем. Поэтому грунт снимают на глубину до 1 м, и полученный котлован засыпают щебнем и песком послойно.

Именно на границе грунт-подушка укладывают геотекстиль тканого типа плотностью 300-350 г/м². Его задачи – не дать материалам подушки смешаться с грунтом, плюс – создать условия равномерного распределения фундамента на грунт. Надо оговориться, что на подвижных и других проблемных грунтах этот вид геоткани используется для формирования дренажной системы. То есть ею оборачивают трубы дренажа.

Геотекстиль при строительстве ленточного фундамента Источник iz-kirpicha.su

Сегодня все чаще в строительном деле звучит термин – « геотекстильная защита ». Современные бетонные фундаментные конструкции представляют собой не просто залитый в опалубку бетон. Это сооружение из нескольких слоев: бетон, гидроизоляция, утеплитель.

Два последних слоя – важная составляющая, увеличивающая срок эксплуатации строения, а также сокращающая тепловые потери зданий. Но и гидроизоляция, и утеплитель требуют к себе особого отношения, независимо от того, какими характеристиками они обладают. Поэтому в современном строительстве оба слоя закрываются геотекстилем средней плотности – 200 г/м². Он позволяет увеличить срок службы гидро- и теплоизоляции в несколько раз, защищая их от влажности грунта. Для этого обычно укладывают ткань термоскрепленного типа, которая практически не пропускает влагу через себя.

А вот под сам фундамент, отсекая его от подушки, лучше уложить геоткань плотностью не менее 300 г/м².

Внимание! В обоих случаях не стоит использовать геотекстиль с бо́льшей плотностью, так как это увеличит смету, а результат будет один и тот же.

Правила стыковки полотен геотекстиля Источник placzabaw.info


Дренажные системы загородного участка: особенности, типы, проектирование

Еще два момента:

  • Стыки полотен геотекстиля скрепляются термообработкой. Другие варианты имеют место быть, но они менее качественные.
  • Крепление геотекстиля к утеплителю производят битумной мастикой, которая дополнительно увеличивает гидроизоляцию сооружения. Другие варианты имеют место быть.

В свайных фундаментах геоткань используется, если на сваях формируется ростверк. Именно ему и проводят защиту от соприкосновения с грунтом.

Итак, мы разобрались в двух вопросах:

  • зачем нужен геотекстиль под фундамент;
  • какой геотекстиль лучше для фундамента.

Но надо отметить, что этот строительный материал используется не только в этих конструкциях. Сегодня его укладывают при сооружении отмосток в виде подстилающего слоя под бетонный раствор или утеплитель. Большое применение он нашел в кровельных конструкциях. К примеру, его стали укладывать под битумную черепицу или другую мягкую кровлю. Это изделие используют при формировании зеленых кровель, когда на плоских крышах рассаживают зеленные насаждения в виде травяного настила или цветочных клумб.

Но чаще он применяется именно при строительстве фундаментов и сооружении дренажных систем.
