Безраструбные чугунные системы SML все чаще используют при строительстве и реконструкции сооружений разного типа (от жилых домов до промышленных объектов). Это современная система, отличающаяся целым рядом преимуществ перед другими решениями.

Канализация без раструбов: новый практичный подход

Трубы SML, включая продукцию Pam Global, устанавливаются в водоотводных и канализационных системах на разных объектах, отлично справляясь с задачей отвода стоков.

Конструкции изготавливаются из чугуна. Особенность системы заключается в отсутствии раструбов – трубы соединяются методом стыка с помощью хомутов.

В чем преимущества безраструбных систем

Отсутствие раструбов упрощает и ускоряет монтажные работы. Установка инженерных сетей осуществляется с помощью соединительных хомутов, выполненных из качественной стали (устойчивой к коррозии, выдерживающей высокий уровень внешнего давления).

Хомуты обеспечивают высокую герметичность канализационной системы. К тому же данный способ монтажа требует меньше усилий и времени, что положительно сказывается и на стоимости работ.

Применение SML канализации

Трубопроводы такого типа применяют для обустройства сточных систем на разных объектах, включая

• магазины (от небольших торговых точек до супермаркетов и ТЦ;
• медицинские учреждения;
• бизнес-центры;
• многоквартирные жилые дома;
• административные учреждения и т.д.

Больше информации о канализационном оборудовании предоставит официальный дилер Pam Global , на его сайте в деталях рассматриваются характеристики и особенности труб SML.

Аргументы в пользу безраструбной SML канализации

Конструкции универсальны – могут применяться в разных условиях. Это особенно актуальное решение при обустройстве канализации на объектах с повышенными требованиями к шумоизоляции (причина в том, что чугунные трубы бесшумны в эксплуатации).

Другие преимущества:

• минимальное сопротивление потоку рабочей среды (благодаря гладкой поверхности риски образования отложений и снижения эффективности работы системы сводятся к минимуму);
• простой монтаж (установка не требует применения сложных инструментов);
• высокая прочность и устойчивость к коррозии;
• абсолютная герметичность (достигается за счет использования надежных соединительных хомутов);

Канализация прокладывается без деформационных швов, это снижает затраты на обустройство сетей и упрощает монтаж. Гладкость внутренней поверхности обеспечивается за счет особого покрытия, получаемого с помощью эпоксидной смолы и специальной обработки.

Трубы SML устойчивы на разрыв и сжатие. Конструкции сохраняют эксплуатационные характеристики в течение длительного времени (работая в разных условиях). В среднем срок службы таких труб в два раза выше, если сравнивать этот показатель с обычными пластиковыми изделиями.

Связанные вопросы и ответы:

Какова конструкция безраструбной чугунной SML канализации

Для канализационных чугунных труб классификации TML существует их условное разделение по функциональным свойствам на два вида:

1. Безраструбные (SML).
2. Раструбные (SME).

Первые отличаются тем, что конструктивно исполнены как исключительно гладкие элементы от начала до конца по всей длине. Вторые, напротив, имеют на одном из концов немного расширенный в диаметре раструб.

Трубы из чугуна, сделанные под системы водоотведения зданий, производят разные по конструктивному исполнению. Наиболее часто используются на практике безраструбные и раструбные чугунные трубы

Безраструбные чугунные трубы считаются лучшим вариантом для монтажа наружных канализационных систем, относящихся по классификации к TML системам. Трубы вида SML обеспечивают больше удобств в условиях прокладки, позволяют легко и быстро производить демонтаж при необходимости.

Оба вида труб выпускаются с номинальным размером внутреннего диаметра 100 мм, тогда как размер внешнего диаметра составляет 110 мм. Как правило, номинальный и любой другой размер диаметра указывается маркировкой (например – DN100).

Часто практикуемые размеры диаметра чугунных труб (раструбных и безраструбных) лежат в диапазоне 100 – 400 мм. В целом же этот диапазон охватывает размеры диаметра до 1000 мм. Стандартная длина равна – 3000 мм.

Труба безраструбная, изготовленная на основе пластинчатого чугуна и входящая в группу классификации SML, а также фасонные детали, необходимые для полноценного монтажа систем водоотведения

Существуют также изделия, которые относятся к другим классификационным группам. Например, продукты классификации SMU функционально предназначены для систем водоотведения зданий и дренажных систем.

Есть трубы под транспортировку химических агрессивных сред. Они проходят по классификации MLK. А продукты чугунного производства под классификатором MLB подходят для систем дренажа на дорогах и мостах.

Какие преимущества использования безраструбной чугунной SML канализации

АО «Сукремльский чугунолитейный завод» сертифицировано по системе менеджмента качества ISO 9001-2015 и системе экологического менеджмента ISO 14001-2015.

Предприятие имеет сертификат соответствия на серийный выпуск трубы чугунной безраструбной с торговой маркой SCHZ по BS EN 877, который подтверждает соответствие нашей продукции BS EN 877:1999; ГОСТ 6942-98; ТУ 25.51.13-442-40704722-2015.

В 2022 году предприятие подтвердило соответствие системы ГОСТ Р ISO 9001, прошло аудит международной компании DQS и дополнительно получило сертификат соответствия международного класса.

Преимущества безраструбной канализации SML

Звукоизоляция. За счет высокой плотности чугуна происходит эффективное гашение звуковых волн и вибраций, возникающих во время работы и эксплуатации трубопроводных систем. Системы труб и фитингов SML демонстрируют уровень шума от 10 до 25 дБ в зависимости от соблюдения рекомендаций по установке.
Огнестойкость. В случае пожара чугунные трубы не плавятся, не горят, не распространяют огонь и токсичный дым, а также не являются причиной образования капель горящего вещества. На поверхности труб не образуются трещины, деформация или повреждения. Не требуется осуществление специальных противопожарных мероприятий при прокладке через межэтажные перекрытия. Класс пожаробезопасности А1 согласно DIN 4102.
Модульность и взаимозаменяемость конструкций. Использование механических соединительных элементов (хомутов) наряду с возможностью предварительной сборки фрагментов конструкций позволяет значительно упростить процесс монтажа, избежать ошибок, сохранить прямолинейность конструкции, оптимизировать временные затраты, а также обеспечить возможность извлечения фрагмента трубопровода без полного демонтажа и нарушения целостности всей системы, стояка или магистрали.
В отличие от раструбных труб, при демонтаже и установке которых возникало множество сложностей, при использовании безраструбных труб эти проблемы полностью исключены: благодаря хомутовым соединениям любой сегмент можно быстро убрать или поставить.
Температуроустойчивость. Чугунные трубы нечувствительны к высоким и низким температурам. Незначительное тепловое расширение соответствует коэффициенту линейного удлинения бетона. Благодаря этому данные трубы можно заливать бетоном, т. к. при таком способе прокладки в конструкции не возникает линейно напряженных участков.
Прочность. Гарантированный срок эксплуатации чугунных трубопроводов составляет более 25 лет. Высокий запас прочности, отсутствие необходимости технического обслуживания обуславливают возможность открытой прокладки и абсолютную стойкость к агрессивному воздействию окружающей среды. Чугун – наилучший материал как для внутренних, так и для внешних инженерных систем зданий.
Экологичность. 100 %-ное вторичное использование – продукция АО «Сукремльского чугунолитейного завода» состоит преимущественно из лома и подлежит повторной переработке.

В чем разница между безраструбной и традиционной чугунной канализацией

Основные отличия между системами безнапорной канализации из ПП и ПВХ:

• Температурная устойчивость: ПП трубы выдерживают температуру до 80 °C постоянно и до 95 °C кратковременно, что позволяет подключать к ним стиральные и посудомоечные машины. ПВХ трубы рассчитаны на постоянную температуру до 60 °C и кратковременную до 95 °C.
• Линейное расширение: ПП трубы имеют коэффициент расширения 0.12 мм/м/°C, из-за чего рекомендуется использование компенсационных патрубков. ПВХ трубы с коэффициентом 0.06 мм/м/°C могут обходиться без них.
• Распространенность: ПП канализация широко представлена на российском рынке, и компоненты разных производителей часто взаимозаменяемы. ПВХ системы встречаются реже.
• Морозостойкость: ПП трубы обладают высокой ударной прочностью и пластичностью, позволяющей монтаж при температуре до -10 °C и сохранение работоспособности после замерзания и оттаивания. ПВХ трубы становятся хрупкими при низких температурах, что увеличивает риск повреждений.
• Соединения: ПП системы используют раструбные соединения, в то время как ПВХ могут использовать как раструбные, так и клеевые соединения.Шумоизоляция: ПП трубы имеют меньшую толщину стенок и плотность по сравнению с ПВХ, что может приводить к худшей шумоизоляции. Однако существуют специальные малошумные системы и для ПП, и для ПВХ.
• Стоимость: ПП системы обычно дешевле за счет более низкой стоимости материала и меньшей толщины стенок. Некоторые производители используют вторичное сырье для снижения стоимости, что может ухудшить качество и сократить срок службы. ПП канализация доступна в экономичном, стандартном и премиальном ценовых сегментах.

Каковы основные особенности монтажа безраструбной чугунной SML канализации

Крепление трубопроводов SML

Вертикальные трубопроводы необходимо закреплять с максимальным расстоянием между точками крепления не более 2,0 м . Таким образом, в пределах одного этажа стояк имеет как минимум 2 точки крепления. Крепежные хомуты следует размещать на одинаковом расстоянии от соединительного хомута, причем отступ в обе стороны от соединительного хомута не должен превышать 0,75 м . Рекомендуется одну из точек крепления располагать в непосредственной близости от установленного тройника (или крестовины). Для предотвращения смещения вертикальных трубопроводов (стояков) диаметром 100 мм и более под действием собственного веса, требуется устройство опор стояка. Опора стояка представляет собой узел, состоящий из опорной трубы с буртиком и опорного кольца с резиновой прокладкой . Опорная труба опирается буртиком на резиновую прокладку кольца, а кольцо жестко фиксируется на настенных монтажных консолях. Опоры стояка необходимо размещать через каждые 12 м (либо через каждые 4 этажа). При определении количества и мест расположения опор стояка следует учитывать прочностные характеристики конструкций, к которым предполагается крепить опоры. При недостаточной прочности конструкций (ограждающих стен) расстояния между опорами необходимо сокращать (т.е.увеличивать частоту точек опоры) в соответствии с несущей способностью конструкций и весом участка трубопровода. Самая нижняя опора должна размещаться над перекрытием подвального помещения. Опоры стояков необходимо устанавливать как можно ближе к стенам во избежание возникновения значительного изгибающего момента на точки крепления монтажных консолей.

Для горизонтальных трубопроводов точки крепления необходимо располагать равномерно, расстояние между ближайшимим точками опоры должно быть в пределах 1,5-2 м . Горизонтальные участки длиной 2 м и более фиксируются как минимум в двух точках. Также точки крепления следует размещать на равном расстоянии от соединительных хомутов. Расстояние от соединительного хомута до ближайшей точки крепления не должно быть более 0,75 м (в обоих направлениях) . Горизонтальные участки трубопроводов, закрепленные на маятниковых подвесах, требуется жестко закреплять путем устройства постоянных опор трубопровода с шагом 10-15 м. Данная схема крепления обеспечивает надлежащую продольную устойчивость соединений. Также жестко должны закрепляться места изменения направления трубопровода и коллекторы в местах выходов ответвлений. Для фиксации трубопровода диаметром DN 50-150 рекомендуется применять трубные хомуты с эластичной резиновой прокладкой и резьбовым соединением М12. Также для диаметров труб до DN 100 мм допускается использование хомутов с резьбой М8. Трубы диаметром DN 200, трубопроводы ливневой канализации и напорные участки необходимо крепить, используя хомуты с резьбовым соединением М16.

Почему безраструбная чугунная SML канализация считается более надежной

Группа компаний PREIS – это семейное предприятие из Австрии, основанное в 1970 году Куртом Егерсбергером. Главный офис и центральное руководство компании и по сегодняшний день находятся в г. Перниц в Австрии. Основными направлениями деятельности компании являются производство сварных конструкции, электрических компонентов и продукции из литейного чугуна. Сегодня группа компаний PREIS насчитывает более 600 сотрудников на производственных площадях в Австрии (PREIS & CO GMBH), Словении (PREIS SEVNICA), Хорватии (FERRO PREIS) и Боснии (PREIS USORA).

Литейная FERRO-PREIS
Дочерняя фирма FERRO-PREIS приобретается в ходе стратегического позиционирования в 1991 году. Чугунолитейное производство имеет более чем 70-летний опыт производства качественной продукции для электротехнической, сантехнической и машиностроительной промышленности. В 2009 г. FERRO-PREIS расширяется до полностью автоматического производства труб и становится, таким образом, поставщиком полного спектра работ и услуг в строительстве дренажных систем. В 2012 г. основывается Preis Energy с целью удовлетворения энергетических потребностей группы PREIS за счет возобновляемых источников энергии.

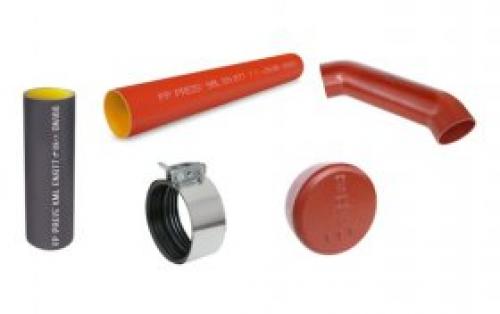

SML и KML марки FP PREIS– 2 системы безраструбных труб из литейного чугуна, применение и отличия
SML и KML – это две системы безраструбных труб из литейного чугуна, которые пришли окончательно на смену раструбным канализационным трубам в 1982 году. Испытанное сырье, удобные в использовании фитинги и надежные соединения образуют малогабаритную, надежную в эксплуатации и износостойкую систему, которая полностью соответствует высоким требованиям современного качества жилья и технического оснащения зданий, а также выполняет такие важные требования безопасности как звукоизоляция и противопожарная защита.

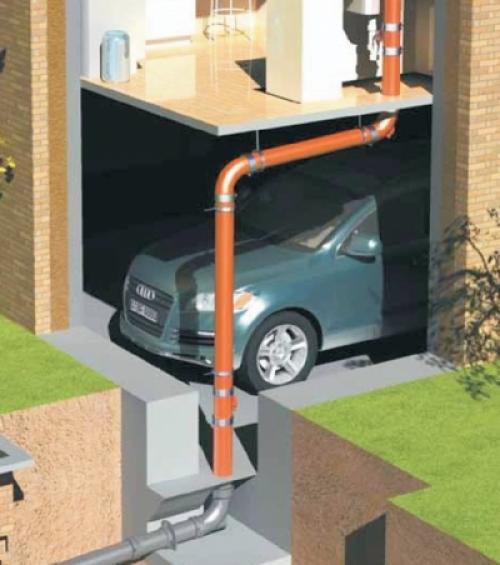

Система SML чаще всего используется для многоэтажного строительства (жилые и офисные здания, отели, банки, университеты, аэропорты, ж/д вокзалы и т.д.). Техническое качество SML-системы способствовало тому, что важнейшие участки дренажных систем зданий (канализация, магистральный трубопровод, а также дождевая канализация, пролегающая внутри здания) изготавливаются, как правило, из литейного чугуна.

KML используется при отводе особо агрессивных сточных вод, которые возможны, например, в столовых, фабриках-кухнях, лабораториях, медицинских учреждениях и т.д. Для системы PREIS® KML предусмотрены высокоустойчивое нанесение покрытия на наружную и внутреннюю поверхность специальным способом нанесения покрытия, и вследствие этого система обладает всеми свойствами для канализации агрессивных сточных вод и для прокладки в грунте.

Команда компании «PREIS & CO GMBH» рада представить свои разработки и продукцию 5-8 сентября на международной выставке Aquatherm Almaty 2017, ЦКДС «Атакент», 11 павильон, стенд N11-556.

Как безраструбная чугунная SML канализация справляется с высокими нагрузками

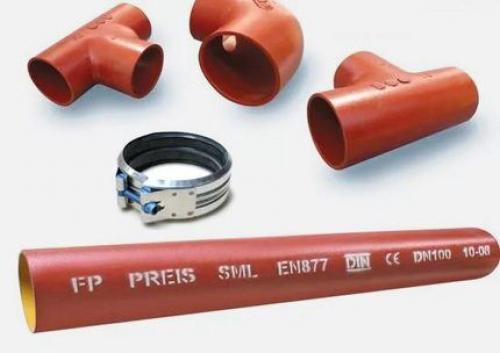

Высококачественные конструкции, изготовленные из литейного чугуна центробежным литьём, соответствуют всем требованиям, установленным в сфере современного строительства.

Такая продукция не имеет привычных раструбов, но проста в монтаже и надёжна в эксплуатации за счёт соединительных хомутов.

Преимущества SML систем

Соединительные элементы, представленные стандартными хомутами, занимают меньше места, по сравнению с раструбами, а сам процесс монтажа таких трубопроводов требует меньше времени.

Кроме прочего, SML системы обладают другими немаловажными преимуществами:

• высокий уровень износостойкости;
• редкие плановые ремонты;
• минимум финансовых затрат на эксплуатацию.
• устойчивость к открытому огню и возгораниям;
• отсутствие необходимости проводить дополнительную обработку антипиренами;
• высокая ударная прочность;
• стойкость к повышенным и пониженным температурам;
• отличные звукоизоляционные свойства;
• высокая устойчивость к коррозийным изменениям;
• отсутствие внутренних шероховатостей и идеальные гидродинамические свойства;
• надёжность герметизации всех соединений;
• максимальная прочность на разрыв и сжатие;
• гарантированная долговечность.

Недостатки чугунных безраструбных труб относительные. Несмотря на отменные прочностные характеристики, такие трубопроводы имеют достаточно большой вес, что может осложнить транспортировку, обработку и монтаж.

В процессе установки чугунной монолитной канализации требуется применять специальный инструмент, включая шлифовальную машинку отрезного типа с дисками для обработки металла.

Расскажите о процессе установки безраструбной чугунной SML канализации

В середине прошлого столетия недостатки используемых в системах канализации труб из чугуна с раструбами (SME) стали стимулом для разработки более эффективных решений. В результате в конце 60-х появились первые безраструбные чугунные трубопроводы (SMU). В настоящее время существует несколько разновидностей данных изделий – BML, TML, VML, KML, SML – каждая из которых предназначена для определенных условий и сфер применения.

2804

Особенности применения

Внутренние и наружные канализационные системы

Характерной общей чертой всех безраструбных чугунных систем трубопроводов является способ соединения их элементов друг с другом . Суть его заключается в том, что торцы трубопроводов или фитингов размещаются параллельно друг другу и скрепляются специальных металлическим хомутом, снабженным манжетой из эластомера. Такое решение обеспечивает сразу несколько преимуществ:

• удобство монтажа и демонтажа;
• высокую герметичность соединения;
• снижение риска продольных смещений;
• уменьшение отходов изделий.

Принципиально новым способом соединения, преимущества которого перед раструбным сразу стали очевидными, модернизация систем не ограничилась. Использование в качестве материала для производства канализационных труб серого чугуна, получаемого в том числе из металлолома, позволило снизить себестоимость изделий. Дополнительные достоинства обеспечило нанесение на внутреннюю и внешнюю поверхности специальных покрытий, способствующих повышению износостойкости и препятствующих образованию отложений на внутренней поверхности за счет повышения её гладкости.

К числу основных преимуществ чугунных трубопроводов можно также отнести:

• длительный срок службы;
• высокую прочность;
• значительную термостойкость и негорючесть;
• стойкость к коррозии и агрессивным средам;
• экологичность (за счет возможности использования в качестве вторсырья);
• хорошую звукоизоляцию.

Разновидности безраструбных чугунных трубопроводов:

Все безраструбные чугунные системы можно разделить на две категории – внутренние и наружные. Первые предназначаются для транспортировки бытовых и производственных канализационных стоков внутри зданий и их доставки к внешним сетям. Вторые же обеспечивают отвод от сооружений и до коллектора. При этом внутри каждой категории существует разделение ещё на несколько разновидностей, различающихся эксплуатационными характеристиками.

Внутренние системы:

SML – предназначены для организации системы канализации преимущественно в жилых домах и других зданиях, для которых нехарактерна высокая агрессивность среды. Имеют внешнее покрытие в виде слоя грунтовки толщиной около 40 микронов, обеспечивающее достаточную защиту от коррозии при открытом монтаже. Внутреннее эпоксидное покрытие желтого цвета толщиной 120 микронов, соответствует EN 877.

KML – используются для отвода сточных вод, содержащих агрессивные вещества. Рекомендованы для использования в медицинских и образовательных учреждениях, заведениях общепита, гостиницах, а также для отвода производственных стоков. Отличаются наличием дополнительного внешнего оцинкованного покрытия, расположенного под слоем грунтовки темно-серого цвета, а также утолщенным внутренним эпоксидным покрытием толщиной 250 микронов.

V ML – системы с усиленной термоизоляцией и защитой от воздействия конденсата. Представляют собой SML трубопроводы, покрытые сверху слоем негорючей твердопенной изоляции, защищенным стальным кожухом. Предназначены для неотапливаемых помещений, например, складов, а также для отвода дождевой и талой воды. Возможна прокладка снаружи здания. Существует исполнение с дополнительной защитой от промерзания.

Внешние системы:

TML – безраструбные чугунные трубопроводы, предназначенные для прокладки под слоем грунта, в том числе под дорогой (при условии размещении сверху смягчающего слоя). Наружное покрытие образовано оцинкованным слоем поверхностной плотностью 130 г/м²и эпоксидным лаковым орехово-коричневого цвета толщиной 60–100 мкм. Внутренне покрытие толщиной 120 мкм.

BML – система безраструбных чугунных труб, обеспечивающая отвод ливневых и талых вод от мостов, путепроводов и других подобных сооружений. Внутреннее эпоксидное покрытие толщиной 120 мкм, внешнее – слой цинка (40 мкм) и эпоксидный лак (80 мкм).
