Этапы монтажа вентилируемых фасадов. Технология отделки фасада

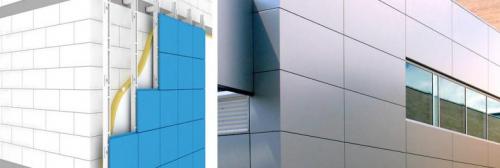

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

профиль для вентилируемого фасада;
мембрана водо и ветрозащитного типа;
облицовочный материал;
тарельчатые дюбели;
перфоратор;
средство антисептического типа;
теплоизоляционные материалы;
кронштейн для вентилируемых фасадов;
шуруповерт;
дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
размер отверстий следует делать на один см больше дюбеля.

Монтаж навесных вентилируемых фасадов. Технология монтажа вентилируемого фасада

Весь процесс монтажа навесных вентилируемых фасадов можно разделить на шесть этапов. И очень важным является тот момент, что нужно четко следовать всем правилам и производить монтаж вентилируемых фасадов в заданном порядке.

И так, этап первый: Подготовительные работы

В большинстве случаев подготовительные роботы при монтаже вентилируемых фасадов не производятся, так как их используют преимущественно в новостройках. Но если же вы решили сделать вентилируемые фасады частных домов не совсем новых, тогда этот этап монтажа вам никак не избежать. Первым делом нужно убрать все с внешних стен: все съемные конструкции. Затем необходимо очистить фасад от старой штукатурки, зашпаклевать все трещины и повреждения дома. И самым важным процессом на подготовительном этапе монтажа навесных вентилируемых фасадов является разработка проекта. Разработка проекта включает в себя определение размеров здания, толщины стен, изучается теплокарта здания, определяют вид креплений, подбирается утеплитель и конечно же выбирается материал из которого сделают облицовочные панели. После создания проекта и очистки старого фасада, первый этап монтажа можно считать завершенным.

Перейдем ко второму этапу монтажа навесных фасадов: его с уверенностью можно назвать этапом разметки.

Этап разметки

В этот период монтажа выполняется разметка точек на фасаде, где будут установлены кронштейны для навесного фасада. Выставляют маяки : нижняя горизонтальная и две крайние вертикальные линии( установить крайние точки будет легче, если использовать нивелир). Точки монтажа кронштейнов отмечают несмываемой краской. Шаг крепления кронштейнов по вертикали принимаем 0,75-1м для металлических панелей и 0,5-0,8 м для вентилируемых фасадов из керамогранита. Расстояние между профилями подбирается в зависимости от вида и размера кассет.

Установка кронштейнов

На третьем этапе монтажа вентилируемых фасадов производится установка кронштейнов. В отмеченных местах делаются отверстия, в которые устанавливаются кронштейны. В местах присоединения кронштейна к стене устанавливается устанавливается термопрокладка, для обеспечения большего термического сопротивления. Выбирая крепеж необходимо учитывать вес всей конструкции в самом конце. Чем больше вес тем глубже нужно забивать анкера. Монтаж кронштейнов производится с помощью точных приборов. Даже такое маленькое отклонение как 0,5 см на 10 м фасада считается браком. Навесные вентилируемые фасады крепятся двумя способами: скрытым и видимым. При видимом монтаже используют кляммеры с плоскими лапками. При скрытом применяют анкеры, у которых и больше цена.

Монтаж теплоизоляции и гидроветрозащиты

Четвертый этап включает в себя ветрогидрозащиту а также теплоизоляцию. Этот этап монтажа вентилируемых фасадов выполняется в таком порядке: 1) Навешивается плита утеплителя 2) Монтируется ветрогидрозащитная мембрана и временно закрепляется ( нахлест полотен должен быть не меньше 10 см) 3) Сквозь защитную мембрану и утеплитель в стене сверлятся дыры под дюбеля. Затем устанавливают тарельчатые дюбеля. 4) Монтируются плиты утеплителя, начиная с самого нижнего ряда в направлении снизу вверх. Плиты вешают в шахматном порядке. Очень важно при монтаже утеплителя, чтобы не было никаких зазоров между плитами, так как малейшая щель даст проход холодному воздуху. Каждую плиту утеплителя закрепляют двумя дюбелями к стене. После этого на нее наносят нескольео слоев ветровлагозащитной пленки, и только потом закрепляют остальными дюбелями. Пленка понижает огнестойкость конструкции, так как она горюча, но ее установка необходима, так как именно она препятствует попаданию пыли, влаги, а также отводит водяные пары изнутри, тем самым обеспечивает дыхание конструкции навесного фасада.

Вентилируемый фасад технология. Введение в теорию. Плюсы вентилируемого фасада.

Главной особенностью вентилируемого фасада, его альфой и омегой является особый принцип монтажа отделочных материалов (как правило, керамогранита ), которые крепятся не напрямую на стены здания, а на собранный заранее металлический каркас. Ниши и пазухи каркаса при этом заполняются утеплителем, который служит одновременно утеплителем, наполнителем и пароизоляцией. Появившись в арсенале мастеров-«отделочников» не так давно, вентилируемый фасад используется в капитальном ремонте зданий всё чаще и чаще.

Первый и главный плюс такой конструкции заключается в простоте монтажа и демонтажа. При стандартной отделке керамогранит монтируется на стены «намертво», и снимать его при необходимости приходится с неимоверными усилиями и риском повредить внешний вид здания. Вентилируемый фасад упрощает задачу в разы, не только позволяя легко демонтировать пришедшую в негодность отделочную панель, не только давая возможность установить новую буквально за несколько минут, но и сохраняет архитектурный облик здания в целости и сохранности.

Своим вторым достоинством вентилируемый фасад напрямую обязан слою утеплителя, в качестве которого чаще других выступают минеральная вата или экструдированный пенополистирол. Благодаря «пирогу» из утеплителя и воздуха каркасный фасад бережёт драгоценное тепло зимой и не позволяет комнатам сильно нагреваться летом, значительно снижая расходы на отопление или кондиционер. Эта же многослойная структура выводит наружу излишки пара, а там, где не скапливается пар и нет лишней влаги, труднее завестись плесени или грибку.

Помимо ярко выраженных плюсов, вентилируемый фасад подкупает умельцев:

своей универсальностью (он подходит абсолютно к любому зданию, от университета до бизнес-центра),
быстротой монтажа (собрали каркас — навесили керамогранит),
долговечностью (сделанный на совесть, вентилируемый фасад способен служить до тридцати лет)
презентабельностью (без криво сделанных швов или треснутых плит).

Впрочем, всё это обретает зримые черты лишь в том случае, если вентилируемый фасад собран верно и по правильной технологии.

Как устроен вентилируемый фасад. Что такое вентилируемый фасад

Вентилируемый фасад (навесной) — это конструкция внешней отделки зданий, при установке которой организуется зазор между материалом отделки фасада и остальными слоями внешних стен, рассказывает руководитель проекта DOM TECHNONICOL Андрей Баннов. «По этому зазору циркулирует воздух, который постоянно содержит стены в сухости и не дает собираться конденсату. По этой причине технология получила название «вентилируемый фасад», — пояснил он.

Система вентилируемого фасада (или вентфасад) — это каркас, который крепится к дому плюс облицовочный материал, добавил руководитель отдела маркетинга и рекламы Grand Line Сергей Наместников. «Это один из самых универсальных видов фасадов. Вентилируемый фасад можно монтировать к любому дому — кирпичному, каркасному, срубу, из газобетона. Например, даже старому бревенчатому дому в деревне можно сделать вентилируемый фасад», — сказал эксперт.

Вентилируемый фасад позволяет:

сделать фасад дома с различными вариантами отделки (дизайн);
защитить стены здания от воздействия внешней среды;
при необходимости дополнительно утеплить дом для повышения его энергоэффективности.

Современные технологии производства вентилируемых навесных фасадов были разработаны в середине прошлого века в Германии. В России они получили широкое применение в 1990-е годы. Их активно применяют при строительстве и реконструкции жилья, коммерческих и социальных объектов, а также в загородном строительстве. В каркасном домостроении наличие вентилируемого фасада является одним из важнейших условий долговечности дома. Независимо от области применения устройство таких фасадов схоже.

Как крепить вентилируемый фасад. Функции фасадного каркаса

Навесной вентилируемый фасад концептуально происходит от систем выносного остекления многоэтажек, откуда и наследует свою технологическую сложность. Высокая универсальность такой отделки достигается за счёт весьма специфичной крепёжной подсистемы, которая выполняет ряд целевых функций.

Из них основная — дистанцирование облицовочных панелей от несущей стены и утепляющего слоя для получения пространства, в котором свободно циркулирует уличный воздух. Это один из наиболее эффективных способов защиты утеплителей с высокой гигроскопичностью. Этот метод за полвека активного внедрения зарекомендовал себя только с лучшей стороны. За счёт выносной облицовки нормализуется температурный обмен строения: летом солнце меньше нагревает стены, а зимой воздушная прослойка упреждает диффузионный отток тепла.

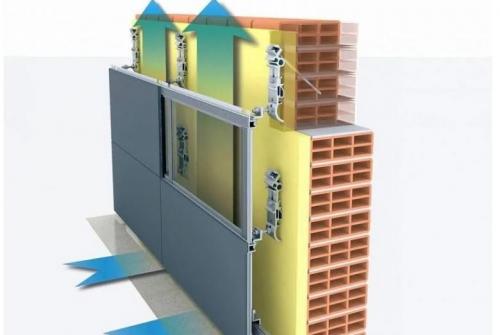

1 — защита здания от нагрева; 2 — защита утеплителя и конструкции от осадков; 3 — подсистема вентилируемого фасада; 4 — паропроницаемая мембрана; 5 — утеплитель; 6 — удаление влаги из помещения

При первом знакомстве система демонстрирует очевидную сложность и создаёт иллюзию ненадёжности. Отсюда проистекает вторая ключевая функция каркаса — защищать утеплитель и несущую конструкцию без ущерба для целостности облицовки и её внешнего вида. Это становится возможным за счёт высокой устойчивости отдельных элементов каркаса к механическим воздействиям и грамотному распределению нагрузки.

Можно сделать вывод, что столь высокая технологичность обходится очень дорого как с позиции экономической доступности, так и с точки зрения сложности монтажа. Поэтому третья задача, которая ставится для каркасов независимых вентфасадов — высокая степень унификации компонентов. Это не только делает возможным максимально быстрое выполнение работ при высокой степени участия дорогого промышленного альпинизма. Каркас для вентилируемых фасадов может быть адаптирован даже под очень сложную архитектуру, включая поверхности с отклонениями от вертикали.

Монтаж каркаса вентилируемого фасада. Монтаж каркаса

Шаг стоечных элементов каркаса варьируется в пределах 350-800 мм, узлов крепления к стене (по вертикали) — 600-1 500 мм в зависимости от величины относа от стены, массы облицовки и расчётных ветровых нагрузок.

Монтаж навесного фасада не требует предварительного выравнивания стен, однако нужно разметить места крепления каркаса. При отделке плиткой требуется точность, так как вертикальные или горизонтальные стыки элементов плиточной облицовки должны приходиться на профили обрешётки.

Как закрепить и выровнять обрешётку

Для крепления как деревянной обрешётки, так и металлического каркаса желательно использовать нержавеющий крепёж из стали марки А2 или А4 (в системе обозначений DIN). В основном в малоэтажном строительстве используют винты-саморезы с круглой или шестигранной головкой, гораздо реже (при установке тяжёлых конструкций) — анкеры.

Самый распространённый способ выравнивания деревянной обрешётки — с помощью подкладок из антисептированной древесины , водостойкой фанеры или пластика. Если нужно обеспечить значительный (более 40 мм) относ каркаса от стены, не обойтись без кронштейнов для фасадных систем. Наиболее удобны регулируемые кронштейны с салазками, которые позволяют очень быстро выставить профили каркаса в одной плоскости (по шнуркам или меткам лазерного нивелира), но они стоят не менее 160 руб. за 1 шт. Количество кронштейнов обычно варьируется от 2,5 до 4,5 на 1 м²(определяется расчётом).

Если фасад монтируется на стены, не давшие окончательной усадки, обрешётку крепят подвижно — через вертикальные прорези в брусках и профилях или с помощью скользящих кронштейнов.

При сборке фасадных конструкций нельзя применять профили для ГКЛ, так как они недостаточно стойки к коррозии и начинают ржаветь под воздействием конденсата, который часто образуется под обшивкой.

Монтаж вентфасадов. Навесные вентилируемые фасады (НВФ)

Монтаж вентилируемых фасадов "под ключ" в Москве и области. Прайс 2023: вентфасад керамогранитный – 3330 руб/м2, фиброцементный фасад – 3450, металлокассеты – 3700. Допуск СРО; Гарантия на работы – 5 лет; Бесплатный выезд и расчёт. Обращайтесь!

Что такое вентилируемый фасад?!

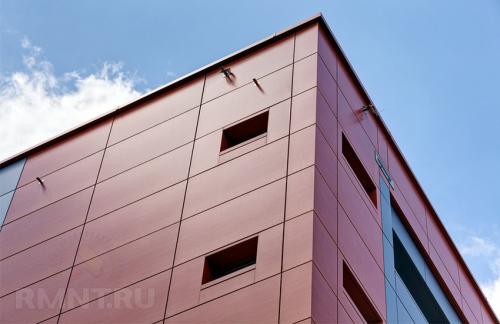

Вентилируемый фасад — это система, состоящая из облицовочных материалов, которые крепятся на стальной оцинкованный, нержавеющий или алюминиевый каркас к несущему слою стены или к монолитному перекрытию. По зазору между облицовкой и стеной свободно циркулирует воздух, который убирает конденсат и влагу с конструкций. Величина вентзазора от 20 мм до 50 мм. Внешний слой защищает от перепадов температур и воздействия окружающей среды .

Навигация:

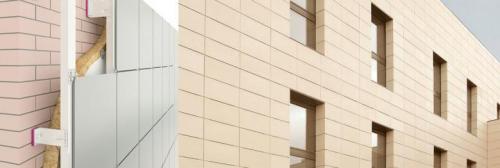

Особенности конструкции вентилируемого фасада

Основа вентфасада фиксируется на стене дома с помощью профилей и крепежных элементов. Между облицовкой и стеной остается воздушный зазор, который свободно продувается и позволяет исключить образование конденсата на поверхности. На стоимость НВФ влияет материал облицовки, сложность выполнения работ на объекте и первоначальное состояние.

Технологично устройство навесного фасада многослойно и состоит из следующих слоёв (рядов):

система с креплениями;
утеплитель – минеральная вата
гидроизоляция пожаростойкой ветровлагозащитной мембраной;
воздушный зазор для вентиляции;
отделочный материал.

В качестве теплоизоляции чаще используется пенополистирол или минвата. Утепляющий слой фиксируется тарельчатыми дюбелями, поскольку клеевые составы не могут обеспечить необходимый уровень адгезии.

Толщина воздушного зазора может составлять от 50 до 100 мм. Элементы системы изготавливаются из алюминия, нержавейки или оцинкованной стали, что позволяет избежать коррозии металла.

Виды вентилируемых фасадов

Различаются по типу:

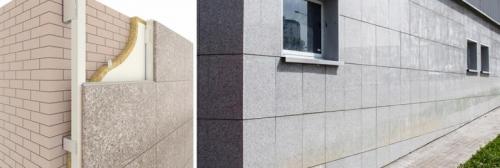

Натуральный камень . Фасад, облицованный плитами из натурального камня, выглядит презентабельно и обладает высокими эксплуатационными характеристиками. Срок службы – более 50 лет.

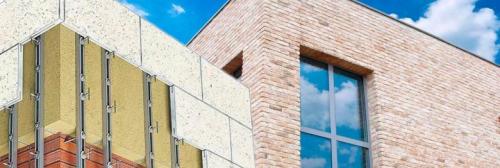

Искусственный камень. Изготавливается из каменной крошки и цемента, поэтому камень отличается высокой прочностью, устойчивостью к механическим повреждениям и перепадам температур. Недостатком искусственного камня считают его большой вес, для монтажа потребуется усиленный каркас.

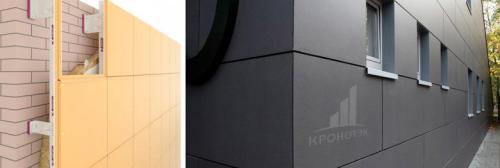

Фиброцементные плиты . В состав входит цемент, минеральный наполнитель и армирующие волокна. Фиброцемент отличается высокими тепло- и звукоизоляционными характеристиками.

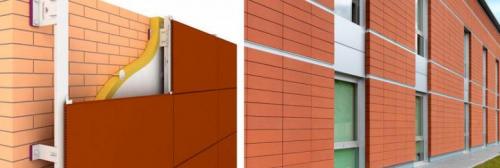

Терракота. Керамические панели, изготавливаемые из глины. Поэтому терракотовые панели относят к экологически чистым. Есть множество вариантов расцветок и фактур.

Керамогранит. Выглядит эстетично, современно и дорого. Стандартная толщина керамогранита для вентилируемого фасада – 10-12мм. Керамогранитный вентфасад совсем не впитывает воду, следовательно, он не боится перепадов температур и не тускнеет со временем.

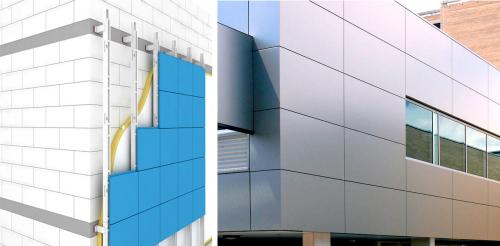

Композитные панели. Состоят из 2 листов алюминия, между которыми размещается синтетический наполнитель. Панели имеют небольшой вес, поэтому не оказывают высокой нагрузки на несущие конструкции.

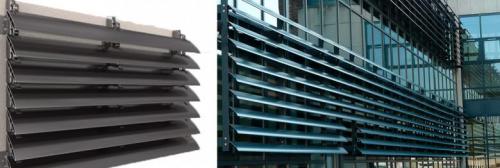

Панели из ламелей. Производятся из оцинкованной стали, сверху покрываются полимером, защищающим металл от повреждения, коррозии. Выпускается в расцветке из палитры RAL.

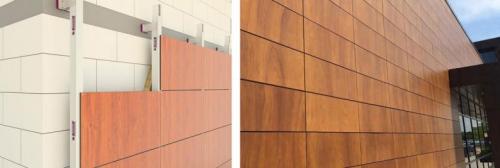

Ламинат высокого давления (HPL-панели). Панели представляют собой крупноформатные плоские листы из очень плотного материала. Включают 3 базовых слоя, спрессованных промышленным способом под большим давлением. Сердцевина ламели состоит из крафт-бумаги с полимерными смолами. Она с обеих сторон покрывается декоративным и защитным слоями.

Устройство подсистемы вентилируемого фасада. Вентилируемый фасад: плюсы и минусы

Преимущества вентилируемого фасада обуславливают его популярность. Технология используется для строений различного типа: деревянный дом, коттедж, жилые и многоквартирные постройки, монолитные и кирпичные здания.

Ниже рассмотрим главные плюсы методики:

Простой и оперативный монтаж
Монтировать навесной вентилируемый фасад можно в любое время года
Отсутствие необходимости в специфической предварительной подготовке
Можно скрыть любые дефекты стен
Существенно улучшаются теплоизоляционные качества
Вывод лишней влаги
Препятствует образованию конденсата
Навесные вентилируемые фасады проявляют устойчивость к воздействиям окружающей среды

Среди минусов отметим:

Со временем может произойти усадка теплоизоляционного слоя
Сквозь щели обшивки может проникать влага
Относительно высокая стоимость технологии
Необходимость обращения к профессионалам для правильного проектирования и грамотного монтажа.

Несмотря на недостатки использование технологии навесного вентфасада остается популярной тенденцией во многих регионах нашей страны. Сфера применения НВФ широка и разнообразна, это оптимальный способ для качественного и оперативного облагораживания фасадов жилых и коммерческих зданий. Проветриваемый подвесной фасад стал популярен 20 лет назад. За это время производителями фасадных элементов были открыты и отработаны совершенно новые уникальные технологии, которые используются в современном строительстве. Разнообразные способы отделки подвесного фасада позволяют воплощать креативные задумки дизайнеров. Системы вентилируемых фасадов зданий гармонично выписываются в архитектурную стилистику современных домов.

Декоративная отделка фасада должна достигать нескольких целей:
