Как правильно паять полипропиленовые трубы. Специфика пайки труб из полипропилена

05.05.2023 в 12:01
Содержание
  1. Как правильно паять полипропиленовые трубы. Специфика пайки труб из полипропилена
  2. Пайка полипропиленовых труб 20 мм. Паяльник для полипропилена и другие инструменты
  3. Как паять трубы без паяльника. Как выбрать паяльник
  4. Как паять полипропиленовые трубы для отопления. Виды труб для отопительных систем
  5. Как паять полипропиленовые труб. Подготовка оборудования
  6. Как паять полипропиленовые трубы на весу. Паяем полипропиленовые трубы в труднодоступных местах
  7. Как паять полипропиленовые трубы в углах. Необходимый инструмент для пайки полипропиленовых труб малого диаметра
  8. Как паять полипропиленовые трубы в труднодоступных местах. Пайка полипропиленовых труб в труднодоступных местах
  9. Как паять полипропиленовые труб. Как паять полипропиленовые трубы своими руками: полная пошаговая инструкция

Как правильно паять полипропиленовые трубы. Специфика пайки труб из полипропилена

Сварка полимерных изделий выполняется с использованием технологии, которая реализуется благодаря применению свойств материалов. Полипропилен отличается пластичностью. Однако такое свойство изделия из ПП приобретают при изменении температуры. Ее повышение до некоторого уровня способствует размягчению материала.

Остывание разогретого стыка трубы тоже происходит быстро. По этой причине время пайки/спайки сокращается. Если выполнять действия по соединению коммуникаций медленно, качество стыка снижается. В этом случае сложно обеспечить герметичность шва.

Сварка труб из полипропилена возможна благодаря свойствам этого материала. Температура плавления — от +149°С. Для пайки полипропилена используют паяльники. Они обеспечивают прогрев изделий из ПП до уровня +320°С, однако в домашних условиях применяется менее интенсивный режим работы (до +300°С).

Нельзя воздействовать на трубы ПП источником тепла, прогретым до критических температур. Также не рекомендуется слишком долго воздействовать на трубу паяльником. В таких условиях материал теряет свойства, изделия в результате сомнутся.

Общее описание технологии

Как правильно паять полипропиленовые трубы. Специфика пайки труб из полипропилена

Процесс сварки ППР труб имеет название — полифузная.

Существует 2 метода фиксации коммуникаций:

  • муфтовый;
  • стыковой.

Первая из технологий сварки полипропиленовых труб своими руками для начинающих подходит больше, т. к. требует меньше сноровки. Работу можно выполнить, даже если ранее монтаж трубопровода таким способом не производился.

Как правильно паять полипропиленовые трубы. Специфика пайки труб из полипропилена

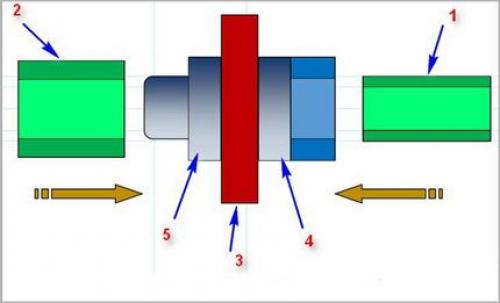

Муфтовая спайка: 1 – труба полипропиленовая, 2 – муфта, 3 – нагретая часть паяльника, 4 и 5 – насадки (болванки)

В основе муфтового метода — необходимость применения специальных соединительных элементов, которые полностью обхватывают торцевую часть коммуникаций. Внутри муфты находится соединительный шов 2 изделий. Для водопровода в бытовых условиях такой способ монтажа подходит больше.

Если нет возможности использовать фасонную деталь, можно сделать подобие ее. Для этого применяют прямолинейный участок коммуникаций, подрезают его. Учитывают, что в фитинг изделия заводятся с 2 сторон на некоторую глубину. Муфтовый метод применяется для стыковки коммуникаций диаметром до 63 мм.

Как правильно паять полипропиленовые трубы. Специфика пайки труб из полипропилена

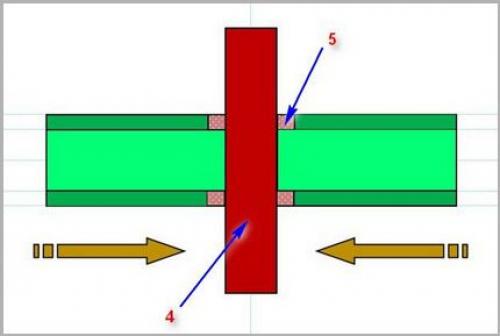

Прямая спайка: 4 – нагретый блин паяльника, 5 – область пластиковой трубы, проходящая плавление.

Прямой способ фиксации предполагает необходимость нагрева только торцевых участков труб. При этом не используют фитинг, шовное соединение ничем не закрывается. Такая технология применяется для сварки полипропиленовых труб большого диаметра, в быту используется редко.

Недостаток этого варианта заключается в сложности правильно расположить коммуникации в соответствии с осью. Даже небольшие отклонения в стороны могут привести к замедлению тока жидкости по трубопроводу. Для монтажа прямым методом дополнительно используют систему центровки.

Пайка полипропиленовых труб 20 мм. Паяльник для полипропилена и другие инструменты

Малогабаритные сварочные аппараты рассчитаны на стыковку полипропилена размером 20—63 мм (наружный). Трубопроводы большего диаметра в домашних коммуникациях используются крайне редко. Вам подойдет паяльник для полипропиленовых труб любой конструкции – с круглым или плоским широким дорном в виде утюга.

Пайка полипропиленовых труб 20 мм. Паяльник для полипропилена и другие инструменты

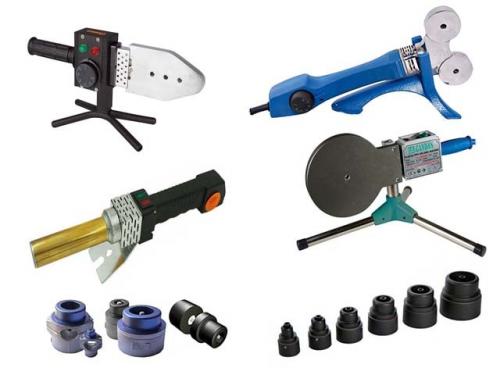

Разновидности сварочных аппаратов и тефлоновых насадок

Справка. Проще всего взять нагреватель с комплектом насадок в аренду. Стоимость проката в сутки – от 4 до 8 у. е. в зависимости от региона проживания и первоначальной цены аппарата.

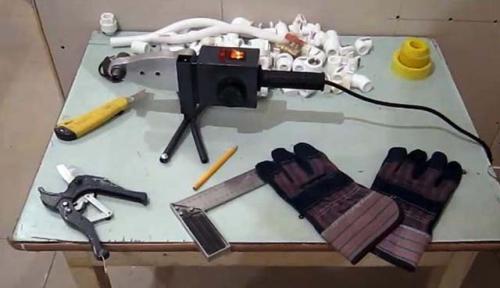

Помимо паяльника, для разметки и сваривания труб ППР понадобится набор инструментов и приспособлений:

  • секундомер;
  • ножницы для резки – обязательно, ножовки и болгарки не годятся;
  • шейвер – устройство торцевания труб, армированных алюминием;
  • средства измерения – рулетка, угольник, линейка;
  • маркер либо простой карандаш;
  • обезжиривающий состав – уайт-спирит, бензин «калоша», нефрас, спирт (ацетон не годится);
  • ветошь;
  • перчатки защитные.

Пайка полипропиленовых труб 20 мм. Паяльник для полипропилена и другие инструменты

Здесь перечислен инструментарий, необходимый конкретно для пайки ППР труб. Чтобы крепить разводку к стенам и подключать к батареям, понадобится комплект ключей, дрель, молоток и отвертки.

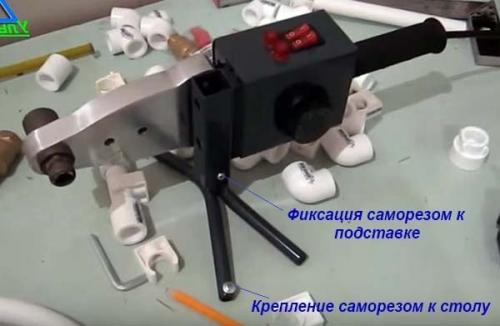

У всех сварочных аппаратов есть неприятная особенность – паяльник болтается в гнезде подставки и свободно двигается вместе с ней по столу. Совет опытного мастера: прикрепите подставку к столешнице двумя самонарезающими винтами, а нагреватель зафиксируйте шурупом, как показано на фото.

Пайка полипропиленовых труб 20 мм. Паяльник для полипропилена и другие инструменты

Источник: https://postroivsesam.info/stati/kak-nuzhno-payat-plastikovye-truby-metodika-payki-plastikovyh-trub

Как паять трубы без паяльника. Как выбрать паяльник

Если вы паяете полипропиленовые трубы один раз, пропускайте этот пункт, но когда такой инструмент необходим по работе или планируется проведение системы пластиковых труб у тёщи, кума, брата, свата и т.д., тогда покупка паяльника – это вопрос №1.

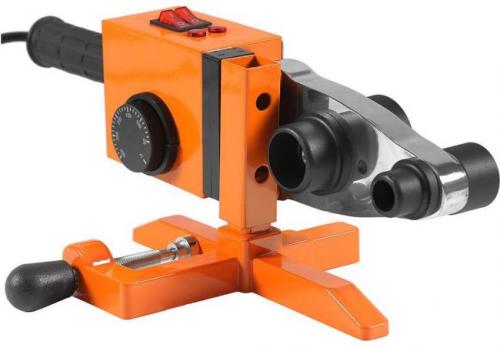

Как паять трубы без паяльника. Как выбрать паяльник

Характеристики паяльников:

  • Компактность прибора, насколько удобно он сидит в руках;
  • Мощность оборудования;
  • Базовая комплектация (со временем вы покупаете разные насадки, но на первых порах, если нужной насадки не будет в наборе, лучше сразу её купить, чтобы потом не бегать за ней в магазин);
  • Материал паяльника.

Компактность важна. Ведь придётся держать прибор на весу в течение длительного времени. От этого, после очередной трубы, начнут очень сильно уставать руки. Следовательно, прежде чем покупать паяльник, возьмите его в руки, попробуйте, насколько удобно с ним работать.

Мощность определяет, какие трубы можно варить. За точку отсчёта берут напряжение 220 В., к которому подключают паяльник. Строители пользуются очень мощными приборами. Но в частной практике нужны совершенно другие характеристики (мощность зависит от диаметра отверстия):

  • 16 – 63 мм. – 700 Вт.;
  • 63 – 73 мм – 850 Вт.;
  • 125 мм. – 1200 Вт.;
  • 125 – 150 мм. – более мощные нагревательные инструменты.

Комплектация – это в основном насадки. Чем больше насадок предусмотрел производитель, тем больше труб может спаять прибор. Все они имеют пару (для двух изделий одновременно). Некоторые приборы стыкуют несколько труб одновременно с разным диаметром. Рекомендуется использовать насадки с тефлоновым покрытием. Они более долговечны.

Производитель. Чехия – это страна, которая выпускает лучшие паяльники. Именно их оборудование считается самым дорогим и качественным. Вслед за чехами идут турки, но среди них много китайских подделок.

Китай не считается очень плохим производителем. Но тут как повезёт. Можно попасть на хорошее качество Поднебесной или купить дешёвую модель, которая выйдет из строя через несколько ремонтов. Чтобы спаять две полипропиленовые трубы, необходимо запастись терпением, вниманием и, желательно хорошим напарником. Наличие паяльника играет очень большую роль, но существуют аналоги, при отсутствии нагревательного инструмента. Если вы не разбираетесь в работе, лучше нанять специалиста.

Как паять полипропиленовые трубы для отопления. Виды труб для отопительных систем

Для монтажа систем отопления подходят традиционные металлические трубы и полимерные, с некоторыми оговорками по условиям их эксплуатации.

Виды труб для отопительных систем:

  • Стальные. Стальная труба без специального защитного покрытия в отопительных системах используется повсеместно в многоквартирных домах. Сталь хорошо выдерживает тепловые нагрузки, повышенное давление в магистрали. Недостатком является их подверженность коррозии. В условиях агрессивных добавок, применяемых в промышленных теплосетях, сокращает их срок службы значительно. Для индивидуальных застройщиков стальные материалы представляют трудность в плане самостоятельного монтажа.
  • Оцинкованные стальные коммуникации. Оцинкованные материалы более долговечны, чем стальные необработанные. Но и стоимость их выше.
  • Медные. Эти материалы можно назвать аристократами в строительстве отопительных систем. Медные трубы и фитинги долговечны, но дорогостоящи. Их монтаж требует специальных навыков.
  • Нержавеющая сталь. Трубы из нержавейки относятся к дорогостоящим материалам. Они долговечны, надежны в эксплуатации, то требуют специальных навыков для монтажа трубопровода.
  • Металлопластик. Это легкие материалы, удобные для монтажа. В системах отопления используются редко, поскольку в подобных условиях эксплуатации имеют небольшой срок службы.
  • Полимерные материалы. Для отопления используют трубы из полипропилена. Это недорогие коммуникации, которые при желании может смонтировать непрофессионал. Трубы не подвержены коррозии. При качественной сборке коммуникации из полипропилена служат десятилетия. Недостатком их является ограничение допустимой температуры теплоносителя и давления в системе. Однако для бытовых, автономных систем отопления трубы из полипропилена подходят идеально.

Как паять полипропиленовые труб. Подготовка оборудования

Чтобы не подгонять трубы по размеру во время пайки, следует заранее замерить точную длину каждой трубы. Если соединение осуществляется с помощью муфт, следует предусмотреть запас на их установку. При монтаже встык учитывают деформационные изменения. При расплавлении труба уменьшается на 1-2 мм.

Комплектация утюга Источник teplo-online.com

Для удобства сваривания труб диаметром свыше 40 мм необходим утюг с центрированием. Его могут использовать мастера, знающие, как паять полипропилен. К инструменту прилагается несколько различных тефлоновых насадок размером 14-63 мм, представляющих собой нагревательный элемент. Различают насадки в форме гильзы и дорна. Первая разновидность нагревательного элемента предназначена для расплавления наружной части трубы, вторая – изнутри.

Тефлоновые насадки должны быть чистыми. Нельзя оставлять на них частицы оплавленного материала. Сразу после пайки горячий корпус протирают грубой ветошью, устойчивой к высокой температуре, например, брезентом. Очищать остывшие элементы не рекомендуется, иначе тефлоновый слой повредится, что приведет в будущем к прилипанию расплавленного полипропилена.

Не во всех моделях в комплектацию входит подставка. Паяльник устанавливают на ровной площадке в легкодоступном месте так, чтобы не перевернулся по неосторожности. Насадки нужного диаметра кладут рядом. Некоторые разновидности утюгов позволяют одновременно использовать сменные комплектующие различного диаметра.

Подготовка труб к свариванию

Тефлоновые насадки должны быть чистыми. Нельзя оставлять на них частицы оплавленного материала. Сразу после пайки горячий корпус протирают грубой ветошью, устойчивой к высокой температуре, например, брезентом. Очищать остывшие элементы не рекомендуется, иначе тефлоновый слой повредится, что приведет в будущем к прилипанию расплавленного полипропилена.

Важно! Для обезжиривания запрещено использовать любые растворители, бензин, водку, ацетон. Агрессивные жидкости разъедают поверхность полипропилена.

Прогрев нагревательного элемента происходит по всей длине равномерно до заданной температуры. Степень нагрева выставляется предварительно на панели. Для полипропилена температура пайки полипропиленовых труб на шкале устанавливается на значении 260⁰. Разогрев аппарата длится 10-15 минут. В холодном помещении требуется дольше времени на прогрев, чем в отапливаемой комнате. При температуре ниже 0⁰ сварка запрещена.

Таблица зачистки труб разного диаметра

Разогрев полипропилена

Важно! Для обезжиривания запрещено использовать любые растворители, бензин, водку, ацетон. Агрессивные жидкости разъедают поверхность полипропилена.

Таблица значений выдержки сварки Источник montagtrub.ru

Край трубы обрезают специальными ножницами под прямым углом. Место среза шлифуют и обезжиривают этиловым спиртом или мыльным раствором. Поверхность тщательно просушивают. Изделия с маркировкой PN 10-20 сваривают сразу, а с PN 25 дополнительно зачищают шейвером, удаляя часть полипропилена и алюминия на глубину пайки. Ориентируются по размеру насадки до ограничителя.

Важно! Для обезжиривания запрещено использовать любые растворители, бензин, водку, ацетон. Агрессивные жидкости разъедают поверхность полипропилена.

Этапы сваривания трубопровода Источник svarkaspec.ru


Особенности и характеристики дренажных труб

Особенности пайки

При раструбном соединении важно придерживаться глубины зачистки и ширины фаски. Степень зачистки должна совпадать с глубиной установки элементов.

Источник: https://postroivsesam.info/stati/kak-nuzhno-payat-plastikovye-truby-metodika-payki-plastikovyh-trub

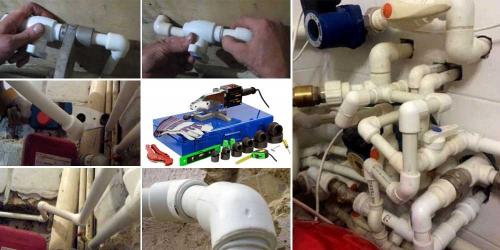

Как паять полипропиленовые трубы на весу. Паяем полипропиленовые трубы в труднодоступных местах

Как паять полипропиленовые трубы на весу. Паяем полипропиленовые трубы в труднодоступных местах

Пайка полипропиленовых труб своими руками — процесс технически несложный, но требует точности и соблюдения повышенных мер безопасности. В обратном случае можно снизить срок службы полимерной системы в несколько раз.

При сварке узлов и соединительных элементов в труднодоступных местах всегда начинайте с более сложного участка. Для пайки в наиболее сложных участках – используйте американку.

Для этого вам понадобятся основные инструменты для пайки труб из ППР (полипропилена):

  • аппарат для сварки (утюг или паяльник) с насадками различного диаметра (электромуфта или стержневой аппарат);
  • специальные ножницы (труборез). Обрезать трубы можно и болгаркой/ножовкой, но после обязательно зачистить края;
  • торцеватель или зачистка/шейвер (можно не использовать с армированной трубой из стекловолокна).

В процессе монтажа также понадобятся ключи для завинчивания, перфоратор, болгарка и другие инструменты.

Обратите внимание, что, независимо от используемого «паяльника», технология подразумевает соединение труб через элементы:

  • муфты;
  • фитинги;
  • шаровые краны;
  • резьбовые переходы;
  • 900 или 450 уголки;
  • тройники и т. п.

Технология пайки электромуфтой

Электромуфта — самый распространённый аппарат для пайки. «Утюг» прост в эксплуатации, но имеет свою технологию:

  1. Подключая сварочный аппарат к электросети, убедитесь, что у вас достаточно места для «манёвров» — ничего не должно мешать. Плюс среда, в которой вы проводите работы, не должна быть ниже +10 ℃, иначе вы не успеете качественно зафиксировать элементы.
  2. «Паяльник» необходимо расположить на твердой поверхности, вдали от легко воспламеняющихся предметов.
  3. Сначала рекомендуется сварить большие цепи/узлы труб, которые реально вмонтировать в стены, а остальные соединения уже паять на весу. Чтобы распределить план действий – составьте чертёж.
  4. Проверьте, стыкуются ли муфта с трубой перед нагревом. Если да, то должного соединения не будет, и данное место будет протекать. Поэтому элементы следует заменить. Чтобы исключить несостыковку, необходимо выбирать трубы и соединители одного и того же производителя.
  5. Разрезать трубу до нужной длины можно с помощью специальных ножниц, а армированную трубу удобнее – болгаркой. Разрезать необходимо точно под углом 90 градусов.
  6. Зачистите поверхность трубы для устранения неровностей.
  7. Оденьте нужную насадку на прибор. Насадки определяются согласно диаметру полипропиленовых труб.

Как паять полипропиленовые трубы в углах. Необходимый инструмент для пайки полипропиленовых труб малого диаметра

Метод термической диффузии, используемый для сваривания элементов из полипропилена, реализуется за счет их нагрева специальными устройствами, обычно именуемыми паяльниками или утюгами. Конструктивно агрегат представляет собой стальной корпус с вмонтированным нагревательным тэном, к которому прикручиваются цилиндрические нагреватели (насадки), по размерам соответствующие стандартным наружным диаметрам полипропиленовых труб.

Температура задается механическим терморегулятором и двумя выключателями, в более современных устройствах устанавливается электронный индикатор температуры с процессорным управлением нагревом. Основное количество утюгов имеют плоскую форму, менее распространенная разновидность имеет круглый нагревательный элемент, насадки на котором фиксируются двусторонними прижимными винтами.

Помимо утюга для сварного монтажа магистрали из полипропилена требуется следующий инструмент:

  • Ножницы . Предназначены для нарезки полипропиленовых труб, часто идут в комплектации с паяльным прибором.
  • Карандаш и рулетка. Инструмент, а также уголок и ножик, служат для точного обмера и контроля расположения вырезаемых участков, снятия внутренней фаски.
  • Набор соединительных фитингов. Включает в себя прямые и угловые муфты, тройники, краны, резьбовые фитинги и другие детали арматуры, служащие для изменения направления или подключения сантехнических приборов в магистраль.
  • Средства бытовой химии. Вещества могут понадобиться для обезжиривания свариваемой поверхности и ее очистки от грязи.

Как паять полипропиленовые трубы в труднодоступных местах. Пайка полипропиленовых труб в труднодоступных местах

Решая, как паять полипропиленовые трубы в труднодоступных местах, следует учитывать следующие факторы.

Работа с полипропиленовыми трубопроводами в узких местах сложнее, чем сварка на прямых трубных прогонах в условиях достаточного пространства. К неудобным местам обычно относят пространство вверху под потолком, точки в углах и условия ограниченного пространства, затрудняющие установку паяльника на подставку. В последнем случае без посторонней помощи вам не обойтись, альтернативным решением является специальный крюк, подготовленный заранее в удобном месте, на который можно вешать паяльник.

При слишком близком расположении спаиваемых трубных участков друг от друга на стене используют специальный прием — прямую и ответную части стыка прогревают по очереди. При этом первый участок греют чуть дольше положенного времени, а после греется труба меньшее время и при возможности с повышенной температурой (регулятор устанавливают на больший диаметр).

Ситуацию, когда спаиваемые отрезки должны быть определенной длины, но при сварке их паяльником в линию одну из частей придется обрезать на ширину двух насадок и греющего утюга, можно решить другим способом. Приобретается аналогичная насадка, закрепляется на нагревающей платформе и производится одновременная пайка каждого из отрезков в разных плоскостях, после чего они соединяются. Таким методом можно монтировать не только прямые участки, но и повороты на стенах, обеспечивая тем самым более плотное прилегание линии к огибаемой поверхности.

Как паять полипропиленовые труб. Как паять полипропиленовые трубы своими руками: полная пошаговая инструкция

Создание трубопроводов в жилых и общественных зданиях – одна из самых важных частей жизнеобеспечения. При этом часто используют прочные и надежные трубы из полипропилена, обладающие большой долговечностью – но только при условии правильной разводки коммуникаций и правильного соединения элементов.

Основные методы работы

Учитывая, что качество соединительного шва в большой степени зависит от площади контакта, для труб разного диаметра используют разные способы соединения.

Возможна пайка полипропиленовых труб:

  • с помощью муфты (другого соединительного элемента). Применяется для изделий с диаметром до 63 мм, а также тонкостенных;
  • напрямую, стыковым швом – для моделей большого диаметра, толстостенных.

В обоих случаях плотное соединение обеспечивается за счет диффузии разогретого пластика.

Для работы используется специальное нагревательное устройство, обеспечивающее повышение температуры пластика до нужного уровня.

Важно: второй вариант монтажа требует значительных профессиональных навыков и, как правило, используется только на производстве. В домашних условиях применяется муфтовый (фитинговый) способ пайки.

Основные положения процесса показаны в мастер-классе.

Используемое оборудование

Главное условие плотного и качественного скрепления участков трубопровода – одновременный нагрев до одинаковой температуры, так называемая полифузная сварка. Поочередный нагрев неприемлем, поскольку время остывания пластика до температуры, при которой прекращается молекулярная диффузия, составляет 6…15 секунд.

Соответственно для работы применяется специальный сварочный аппарат с парными нагревающимися насадками. «Народное» его название – «утюг для сварки», очевидно, из-за сходства формы. Также устройство часто называют паяльником.

Нагрев в этом аппарате передается от дорна насадкам, подобранным согласно номинальному диаметру трубы.

В промышленных условиях используют не настольные, а напольные аппараты для сварки.

Поскольку трубы большого диаметра имеют соответствующий вес, также применяют специальные монтажные приспособления для удержания их в нужном положении на время сварки. Также это приспособление должно давать возможность смещать изделие точно вдоль оси для грамотной стыковки разогретых фрагментов.

Кроме этого, для работы требуются инструменты для разметки и разрезания полипропиленовых труб.

Обычные ножницы или ножовка не дают настолько точного и ровного реза, поэтому их лучше не использовать.

Для труб большого диаметра используется резак другого типа – с подвижным режущим колесиком.

Чтобы труба лучше входила в фитинг, с нее необходимо снять фаску. Это можно сделать вручную, но удобнее – с помощью фаскоснимателя.

Для изделий с небольшим диаметром можно использовать ручную модель.

Зачистку армирующего слоя проводят с помощью шейвера или торцевателя.

Особенности труб, учитываемые при монтаже

Для правильного выбора способа пайки пластиковых труб необходимо учитывать не только их диаметр, но и толщину стенки. Следовательно, перед началом работ необходимо уточнить реальную толщину стенки выбранного изделия по маркировке и замерам (для проверки).
