Как сделать коллектор теплого пола из полипропилена своими руками

Как сделать коллектор теплого пола из полипропилена своими руками

Лучевая группа разводки обладает множеством нюансов, но часть из них свойственны и для отопления другой модификации.

Особенности системы с гребенкой:

1. В комплектацию контура должен входить компенсационный бачок , с объемом более 10% от общего объема теплового носителя.
2. Оптимальное месторасположение расширительного бака — на обратном трубопроводе перед циркуляционным насосом, т. к. здесь меньший температурный режим.
3. Если используется термогидравлический распределить, схема проектируется так, чтобы бачок размещался перед главной помпой, отвечающей за принудительное перемещение воды в обвязке котла.
4. Монтаж циркуляционного насоса осуществляется в строго горизонтальном положении. Если не придерживаться этого правила при первой же воздушной пробке прибор лишится охлаждения и смазочного материала.

Распределительная группа может быть собрана из различных материалов: полипропилен или металл. Подбор осуществляется исходя из навыков работы и наличия инструментов для соединения деталей.

Оптимальная температура прогрева радиаторов в частном коттедже составляет 55-75 °C, давление до 1,5 атм. Рабочий режим теплого контура полов прогревается до 40 °C. Исходя из этих характеристик подбирается степень устойчивости труб

Также важным считается и процесс подбора труб для монтажа распределительной группы.

Основные факторы, учитывающиеся при выборе элементов контура:

1. Приобретение труб только в бухтах . За счет этого не выполняются соединения в разводке, монтированной под бетонной стяжкой.
2. Термостойкость и степень прочности на разрыв должны определятся индивидуально, исходя из технических данных отопительной системы.

За счет предсказуемости рабочих характеристик автономного обогрева можно использовать полипропиленовые трубы . Они не имеют нежелательных соединений и продаются цельными линиями по 200 м.

Материал отличается термоусточивостью и способен выдерживать до 95°C с допустимым уровнем давления на разрыв в 10 кг/1 см².

Труба из нержавейки обладает высокой гибкостью. Радиус сгиба может равняться диаметру изделия. Установка производится по схеме: трубу необходимо направить в фитинг и зафиксировать гайкой

Для многоэтажного здания предпочтительно выбрать трубу-гофру из нержавеющей стали.

Этот материал показывает отличные технические возможности, позволяющие справиться с такой нагрузкой:

• разогретый теплоноситель до 100 °C, что более чем достаточно для отопительного контура;
• давление до 15 атм.;
• давление на разрушение до 210 кг/1 см².

Фитинги, предназначенные для полипропилена, могут быть пластиковыми или изготовленными из латуни. Штуцерное соединение оснащено стопорным кольцом, которое нанизывается на трубопровод.

Важной характеристикой полипропиленовых труб считается память на механическую обработку в результате которой происходит пластическая деформация вещества.

Например, при растягивании труб экстендером и установки в разъем штуцера, через определенное время труба вернет свое прежнее состояние и обожмет деталь. Зафиксировать контакт можно стопорным кольцом.

Связанные вопросы и ответы:

Что такое коллектор теплого пола

При устройстве водяного теплого пола  рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Какие материалы можно использовать для изготовления коллектора теплого пола

Начиная монтаж теплого пола собственноручно, следует быть готовым к установке такого прибора, как смесительный узел. Не обойтись в данной ситуации без таких приборов, как распределитель, циркуляционный насос и спускной клапан. Все это и многое другое в заводской комплектации стоит немалых денег. Особенно дорогое удовольствие коллектор, который выполняет основную функцию — смешивание холодной и горячей воды для последующей подачи теплоносителя необходимой температуры в водяной контур, регулирует работу всего отопительного комплекса. Устройство представляет собой довольно сложную и высокотехнологичную конструкцию. Заводские модели изготавливаются из латуни или из нержавеющей стали, поэтому цена таких устройств соответственно высока.

Не каждому по карману тратить значительные средства для оснащения теплого пола необходимым оборудованием. К тому же если речь идет об обогреве незначительных по площади помещений.

К примеру: отопление теплыми полами ванной комнаты возможно сделать своими руками при минимуме затрат, подключив водяной контур к полотенцесушителю. Покупать для этих целей дорогостоящий коллектор со всеми дополнительными приборами и оснасткой, нецелесообразно и нерентабельно.

В данной ситуации можно собрать коллектор для теплого пола своими руками из доступных подручных материалов, запорной арматуры и оснастки. Если коллектор можно собрать из подручных средств, то без циркуляционного насоса, спускного и трехходового клапана вам не обойтись. Если вы набрались смелости, имеете необходимый финансовый ресурс, определенные знания и терпение, можно приступать к работе. Торопиться не стоит, попробуйте сначала понять и разобраться, как работает коллектор и для чего его устанавливают.

На заметку: не слушайте тех, кто утверждает, что коллектор нужен только для того, что бы распределять потоки по разным отопительным трубам водяного пола. Это поверхностные знания. Распределением потоков занимается так называемая гребенка или распределитель. Задача коллектора гораздо сложнее, объемнее и масштабнее, с технологической точки зрения.

*
Коллектор для теплого пола выполняет не только функции распределения потоков по водяным трубам теплого пола, но и участвует в управлении работой всей системы. Благодаря коллектору вы сделаете свой теплый пол максимально эффективным. Сразу следует сказать, не путайте смесительный узел с коллектором. Смесительный узел – это комплект регулирующего оборудования, тогда как коллектор является составной частью смесительного узла, которым оснащается любая система отопления «теплый водяной пол».

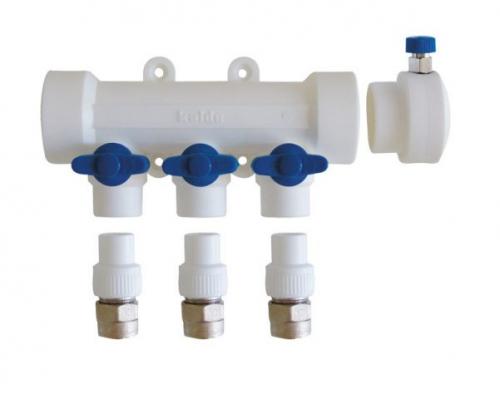

Какие инструменты нужны для изготовления коллектора теплого пола из полипропилена

Полипропиленовые коллекторы являются одними из наиболее доступных по стоимости. Однако следует учесть, что они занимают несколько больше места, чем сборные металлические, а тем более. В полипропиленовую конструкцию также может оказаться проблематично установить расходомеры и другие устройства для автоматической регулировки и контроля подачи теплоносителя.

Элементами для сборки гребенки могут служить фитинги, используемые в системах отопления или водоснабжения, или же готовые, отлитые в заводских условиях изделия. В последнем случае производителем задается фиксированное количество отводов, увеличить которое на выбранной модели уже не получится.

ВАЖНО! Удобней использовать коллектор, собранный из полипропиленовых фитингов, если его конструкция устанавливается в бойлерной, котельной или другом техническом помещении. Ведь с количеством контуров отопления от 5 и более пластиковая сборка получается чересчур громоздкой.

Комплектующие и инструмент

Чтобы полностью собрать коллектор отопления из полипропилена своими руками понадобится специальный монтажный паяльник – для диффузионной сварки, а из материалов и готовых элементов:

• не более 1 м полипропиленовой трубы PN 20-25 без внешнего армирующего слоя Ø 32 мм;
• 1-2 м трубы PN 20-25 Ø 32 мм с армировкой внутренней либо внешней. Без этой позиции можно обойтись, если коллектор не включает обвязку смесительного узла;
• тройники Ø 32 мм (в количестве равном числу веток ТП) с отводами соответствующими диаметрам переходных резьбовых муфт для подключения контуров;
• переходные муфты пластик/метал. Лучше брать модели с накидными гайками – американками;
• шаровые краны;
• балансировочные вентили – подойдут, используемые для радиаторов отопления.

Процесс сборки

Самодельный коллектор для теплого пола из полипропилена изготавливается следующим образом:

1. К одному из входов тройника Ø 32 мм припаивается отрезок полипропиленовой трубы без внешней армировки. Его длина зависит от мастерства монтажника. Если вы хорошо управляетесь с паяльником, то достаточно 5-7 см – по 2 см на посадочную глубину захода трубы в тройник и 1-3 см между соседними фитингами. Но они могут паяться и вплотную.
2. К нижнему отводу тройника припаивается переходник пластик/металл с трубной резьбой или американкой. Указанные действия повторяются, пока число отводов не станет равным числу контуров отопления (возможно, +1 в запас). Необходимо сделать две таких гребенки, ведь один полипропиленовый коллектор предназначен для подачи, а другой для обратки. При этом конструктивной разницы между ними нет.
3. С торца гребенки впаивается переходная муфта на металл соответствующего диаметра. В последствие к ней будет подключен шаровый кран для блокировки общей подачи теплоносителя в систему ТП (при необходимости).
4. С противоположного торца устанавливается тройник (или просто колено) для подключения воздухоотводчика.
5. После сборки конструкции полипропиленовой гребенки к муфтам-переходникам прикручиваются запорные краны или регулировочные вентили, устанавливается воздухоотводчик автоматического или ручного типа.

Как выбрать подходящий полипропилен для изготовления коллектора теплого пола

Отопление дома тёплыми водяными полами на сегодняшний день не редкость, и всё чаще именно этой системе отдаётся предпочтение при выборе способа обогрева.

Конструкция водяных полов состоит из труб, уложенных в пол, с движущимся внутри теплоносителем (чаще это вода). Система подключена к центральному отоплению, горячему водоснабжению или к специально оборудованному котлу.

Виды труб, которые допустимо укладывать в конструкцию нагревательных полов множество, сегодня мы поговорим о полипропиленовых.

Разновидности и характеристики полипропиленовых труб

Полипропиленовые трубы широко применяются в строительной сфере, так как они не дорогие и достаточно прочные.

Они выпускаются двух видов: однослойные и многослойные. Каждый вид со своими положительными и отрицательными сторонами. Давайте рассмотрим их.

Однослойные

Однослойные полипропиленовые контуры бывают нескольких разновидностей:

1. РРН — изготовлены из гомопропилена. Они не предназначены для тёплых полов, зато имеют широкое применение в системе водоснабжения, канализации и вентиляции.
2. PPB — производятся из блок-сополимера полипропилена. Изделия данного вида прочны и стойки.
3. PPR — в изготовлении применяется рандом-сополимер полипропилен. Контур из него равномерно распределяет нагрузку по своим стенкам.
4. PPS — данное изделие трудновоспламеняемое. Трубы способны эффективно работать даже при нагреве до +95 градусов.

Многослойные

Многослойные полипропиленовые трубы, также выпускаются нескольких видов, и обладают следующими техническими характеристиками:

• Алюминиевые — трубопровод имеет тонкую армирующую прослойку с наружной стороны. В процесс соединения таких элементов производится срезание алюминиевого слоя на 1 мм. Встречаются изделия, где армирование находится между стенками. Полипропиленовые трубы с армирующей прослойкой функционируют эффективно даже при + 95 градусов.

• Стекловолоконные — армирование расположено между листами полипропилена. Этот вид отлично работает в конструкции тёплых полов.

• Композитные — между двух слоёв полипропилена находится прослойка, которая объединяет в себе стекловолокно и алюминиевые волокна.

Преимущества и недостатки полипропилена

Главная причина популярности труб из ППР при сооружении тёплых полов — экономичность. Стоимость их доступная, а это особенно важно при монтаже трубопровода на большой площади.

Кроме того, полипропиленовые контуры:

• обладают повышенной механической прочностью и эластичностью;
• имеют отличный уровень герметичности — это обеспечивается методом специальной пайки, изделие получается монолитное, практически бесшовное, что позволяет размещать трубы под стяжку;
• долговечны — при соблюдении правил укладки прослужат несколько десятков лет без аварии;

Полипропилен высокоустойчив к низким температурам, что оберегает теплоноситель от замораживания.

Но даже в случаи его замерзания, не разрушаются стенки труб, так как полимер способен расширяться, а при нагреве возвращается в первоначальную форму. Поэтому, трубы из полипропилена идеально подходят для укладки в загородных коттеджах, где хозяева проживают не постоянно, и пол работает от случая к случаю.

Как изготовить пластину для коллектора теплого пола из полипропилена

На сегодняшний день коллекторы, которые в народе называют гребенками, применяют для совокупного подключения ряда отопительных и сантехнических приборов. Внешне это устройство представляет цилиндрическую деталь с одним вводом и множеством отводов. Каждый отвод снабжается запорной арматурой.

Принцип работы данного устройства следующий – вода или другая жидкость подается на ввод под давлением. Далее она распределяется по отводам, которые позволяют параллельно подключить несколько сантехнических приборов или, к примеру, несколько контуров системы теплого пола.

Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления, обеспечивается равномерный нагрев всех отопительных приборов (радиаторов или контуров теплого пола).

Схема использования коллекторов в системе теплого пола

Собрать гребенку из полипропилена своими руками довольно просто, причем для этого понадобится лишь набор тройников и шаровых кранов.

При этом устройство будет обладать рядом достоинств, таких как:

Устойчивость к коррозии.
Герметичность, так как фитинги надежно свариваются друг с другом.
Долговечность – на полипропиленовых стенках фитингов практически не оседает накипь.
Дешевизна, благодаря тому, что цена полипропиленовых труб и фитингов не высокая.
Надежность, так как полипропилен является достаточно прочным материалом.
Возможность выполнить ровно столько отводов, сколько требуется.
Возможность использовать изделие как для системы водоснабжения, так и для отопления.

По этим причинам многие специалисты предпочитают металлическим коллекторам устройства, собранные самостоятельно из полипропиленовых деталей.

Как соединить пластины для коллектора теплого пола из полипропилена

Традиционная система отопления в виде радиаторов, долгое время была единственным источником тепла, но сегодня её вытесняют тёплые полы. Они бывают электрическими и водяными. Залог эффективной работы водяного отопления — наличие коллектора и правильный его монтаж.

Данная статья будет полезна тем, кто собирается установить тёплый пол в своём доме, и произвести монтаж коллектора самостоятельно. В ней мы расскажем о существующих видах этого оборудования, их устройстве и способе монтажа.

По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.

Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.

Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.

Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом () и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
2. От распределителя поступает поток охлаждённой воды из обратки;
3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Когда градус нагрева теплоносителя в магистрали снижается до требуемого уровня, происходит подмешивание нагретой воды от источника, за это отвечают двух или трёхходовой клапан.

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Теплый пол - это современный способ отопления, который становится все более популярным. Он может быть электрическим или водяным. Водяное отопление требует коллектора, который обеспечивает поддержку требуемого температуры в системе и управляет потоком теплоносителя.

Существующие виды коллекторов

• Латунные коллекторы
• Пластиковые коллекторы
• Коллекторы из нержавеющей стали

Коллекторы из полипропилена - это современный материал, который используется для производства коллекторов. Он имеет низкую теплопроводность, что обеспечивает эффективность отопления.

Соединение пластин для коллектора из полипропилена

1. Выберите пластины из полипропилена, подходящие для вашего коллектора.
2. Установите пластины на место, используя специальный клей или фиксатор.
3. Обеспечьте герметичность соединения, используя герметик или прокалывающий инструмент.

Важно: перед соединением пластин, убедитесь, что они подходят для вашего коллектора и что вы используете соответствующие материалы.

Пример соединения пластин

Как установить систему теплоснабжения для коллектора теплого пола из полипропилена

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным – вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами . Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
3. Затем разводятся сами трубы , по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
2. Если убирается стяжка в доме, где полы обустроены по грунту , то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
3. Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне.

   Что такое пенофол?

4. Можно уменьшить толщину стяжки до 6 см . Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки.

   Теплый пол на монтажной подложке

6. Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия.

   Сухой способ укладки водяного теплого пола

Фото santehnika-all.ru .

Как протестировать работу коллектора теплого пола из полипропилена

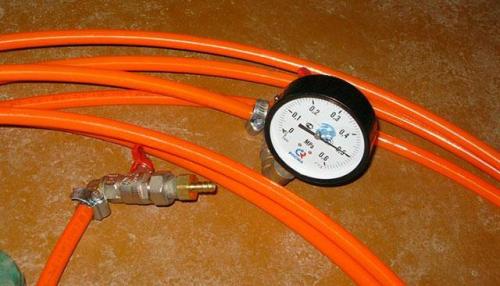

Рассмотрим, как опрессовать тёплый пол подобным образом. До начала опрессовки следует выполнить ряд работ, а именно, раскатать и подсоединить трубу к коллектору. При монтаже коллектора в нём устанавливаются запорные вентили (лучше шаровые), а также вентили, которые предназначены для заполнения системы и слива из неё воды. Через один из них систему заполняют для её последующей опрессовки. Минимальное требуемое давление создаваемое в системе, равно 2 атм. Оптимальное 2.5 – 2.8 атм. Естественно смесительный узел также заполняется водой. Краны закрываются.

Опрессовка труб тёплого пола предусматривает, что полы следует заполнять с подачи, чтобы вода двигалась так, как после начала его работы. Сначала на коллекторе обратки необходимо закрыть все установленные колпачки. Затем приоткрывается кран на подаче коллектора. Воздух начинает вытесняться поступающей водой, что сопровождается хорошо слышным шипением выходящего воздуха, который выводится из системы (кран Маевского, либо через воздухоотводчик, работающий в автоматическом режиме, который устанавливается на коллекторе подачи).

Далее кран открывается на обратке. Отсюда тоже стравливается воздух. Закрывается контур на магистрали обратной, затем открывается следующий.

Последовательность подобных действий продолжается до тех пор, пока воздух не будет спущен со всех имеющихся контуров.

Далее закрывается вентиль на входе в коллектор подачи, после этого открывается перед обраткой.

Полностью заполнив водой всю систему и удалив из неё воздух, на определённое время её оставляют под этим давлением. В это время визуально выявляются места появления течи. Обнаружив таковую работу прекращают, неисправность устраняют. Затем процесс повторяется до полного отсутствия подтеканий.

Как улучшить эффективность коллектора теплого пола из полипропилена

Настроить температуру ТП вручную удается, если гребенки оснащены вентилями. Это наиболее легкий вариант регулировки. Однако для его реализации придется затратить много времени.

Кроме того, может быть выполнена настройка теплого пола водяного расходомерами, которые тоже монтируются на гребенках. Они устанавливаются на каждой петле системы независимо от ее длины. Эти устройства еще называют ротаметрами. С их помощью легче дозировать расход теплоносителя в каждом контуре греющего пола.

Гребенка с установленными расходомерами Источник standart-sro.ru

Конструктивно расходомер состоит из следующих частей:

• корпуса, внизу которого находится запорно-регулирующий клапан с резьбой для монтажа на гребенке;
• прозрачной пластиковой или стеклянной колбы с нарисованной шкалой;
• указательного элемента в виде поплавка для визуального контроля количества теплоносителя, проходящего через расходомерный клапан.

Регулировка коллектора теплого пола с расходомерами выполняется за счет изменения их пропускной способности. Если же на гребенке установлены вентили, тогда во время настройки они просто прикручиваются или откручиваются.

На заметку! Чтобы повысить эффективность функционирования греющего пола при настройке системы ручным способом, устанавливают отдельный тепловой насос, который будет способствовать более интенсивному движению теплоносителя по контурам напольного отопления.

Коллекторный узел с установленным насосом Источник oventrop.com

Перед тем как регулировать теплый пол водяной на гребенке ручным способом, проверяют заполненность труб ТП теплоносителем. Ни в одном контуре напольного отопления не должны присутствовать воздушные пробки. Трубопроводы греющего пола наполняют после заполнения основной отопительной системы дома. При подаче теплоносителя в первичный (главный) обогревающий контур жилого здания запорно-регулирующую арматуру на гребенках ТП обязательно закрывают.

Когда очередь доходит до заполнения теплого пола, сначала открывают коренные краны на подающем и обратном коллекторе. Потом выполняют такое же действие с запорными вентилями на петлях системы. Их наполняют по очереди. После заполнения каждой петли из нее обязательно удаляют воздушные пробки. Для этого используют краны Маевского или устройства отвода воздуха автоматического действия на распределителях.

После заполнения всех контуров включают электронасос. Регулировка температуры ТП выполняется через подачу нагретой воды в каждую петлю. Нужное значение позволяет установить правильная настройка расходомеров на коллекторе теплого пола, то есть путем изменения расхода теплоносителя через них.

Настройка расходомеров – это простой способ регулировки греющего пола Источник kaminia.ru
Все о балансировке системы отопления

При распределении количества нагретой воды следят за совпадением соотношений расчетных теплонагрузок на петли и расходов теплоносителя в них. Если же мастер не знает значения тепловых нагрузок, тогда он выставит расходы с учетом длин контуров.

При использовании этого метода процесс настройки осуществляют в следующей последовательности:

• сначала выбирают контур, у которого наибольшая длина;
• потом полностью открывают регулирующий клапан на выбранном контуре;
• затем выставляют расходы на других контурах относительно количество воды, проходящей через первую петлю.

Итак, перед тем как регулировать теплый пол водяной с расходомерами на гребенке, выясняют протяженность каждого контура системы. Потом открывают самую длинную петлю и смотрят на шкалу ее ротаметра, чтобы узнать установившийся расход через этот прибор. Затем для вычисления требуемого количества нагретой воды для другого контура сначала его длину делят на протяженность первой петли. Потом полученный результат умножают на установившийся расход в том же первого контура.

Чертеж теплого пола с контурами разной длины Источник lesopilka.pro

Для контроля правильности настройки используется разница температур в подающем и обратном трубопроводе. Она может составлять не более 15 °C. После правильно выполненной настройки в большинстве систем разница равняется примерно 7 °C.

Важно! В более длинном контуре теплоноситель сильнее остывает. Поэтому для такой петли его потребуется больше, чем для короткого трубопровода.

Чтобы контролировать правильность настройки водяного греющего пола, специалисты используют электротермометры. Они применяют как контактные, так и лазерные приборы. Однако быстрее удастся выполнить контроль, если коллекторный узел ТП оснащен встроенными термометрами.

Автоматическая настройка ТП

Такая регулировка теплого пола водяного отопления выполняется одним из двух способов. Это термомеханический или электронный метод при использовании приборов с электромеханическим принципом действия, с помощью которых управляется запорная арматура.

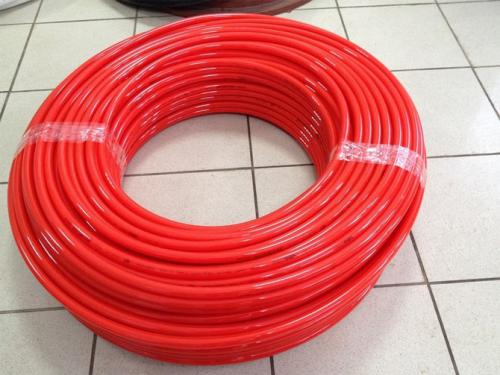

Какие дополнительные меры безопасности следует принять при изготовлении коллектора теплого пола из полипропилена

Для прокладки тёплого пола в цементную стяжку в качестве материала, из которого сделаны трубы, выбирают полипропилен по ряду причин:

• Полипропилен, в отличие от ряда других материалов, хорошо лежит в цементной стяжке, обладает особой прочностью и стойкостью.
• Тёплый пол с трубами из полипропилена выходит дешевле тёплого пола из других материалов.
• В отличие от изделия из металлопластика хорошо переносит перепад температур и не лопается при замерзании.
• Малый вес является преимуществом при их транспортировке и работе.
• Не имеют коррозии.
• Хорошо лежат в стяжке, в то время как изделия из металлопластика нельзя закатывать в бетон.
• Высокая эффективность теплоотдачи.
• Работа полипропиленовых труб без потери качества осуществляется до 50 лет.

Существуют и недостатки в использовании:

• Их нельзя использовать в помещениях с повышенной пожароопасностью. Оптимальной рабочей температурой для них является +75°C. Максимальной — 95°C.
• В отличие от ряда других плохо гнутся, из-за чего уложить их с шагом менее 13 сантиметров является проблематичным. Однако обычно используется больший шаг при укладке.
• Необходимо использовать трубы с армированием, так как однослойные в стяжке могут сильно деформироваться.
• Монтаж невозможен в суровых климатических условиях, так как температура теплоносителя в тех местах составляет свыше 110°C.

Полипропилен является одним из рекомендуемых материалов для тёплого пола в бетонной стяжке, его часто выбирают как материал, с которым можно работать самостоятельно. Ниже подробно рассказано, как сделать тёплый пол в бетонной стяжке из полипропиленовых труб.

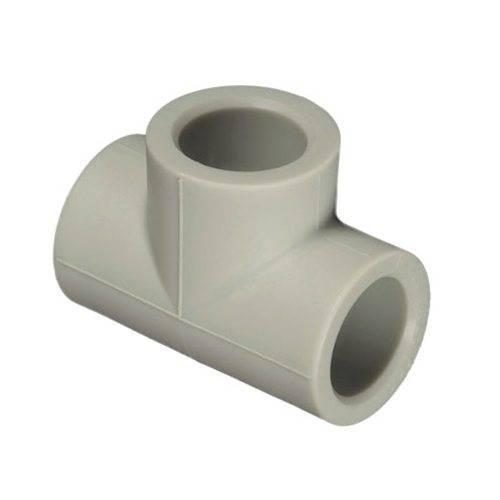

Дополнительные меры безопасности при изготовлении коллектора теплого пола из полипропилена

При изготовлении коллектора теплого пола из полипропилена необходимо принять дополнительные меры безопасности, чтобы избежать повреждения труб и обеспечить надежную работу системы.

1. Защита от механических повреждений

Полипропиленовые трубы могут быть повреждены механическими нагрузками, такими как давление, удары или трение. Чтобы избежать этого, необходимо:

• Укладывать трубы в защитную оболочку или коробку;
• Использовать защитные колпачки на концах труб;
• Обеспечить достаточный радиус изгиба труб;
• Избегать использования труб с повреждениями или дефектами.

2. Защита от химических повреждений

Полипропиленовые трубы могут быть повреждены химическими веществами, такими как кислоты или щелочи. Чтобы избежать этого, необходимо:

• Избегать использования труб в среде с высоким содержанием химических веществ;
• Использовать защитные покрытия или оболочки для труб;
• Обеспечить правильную вентиляцию в помещении.

3. Защита от температурных повреждений

Полипропиленовые трубы могут быть повреждены высокими или низкими температурами. Чтобы избежать этого, необходимо:

• Избегать использования труб при температурах выше 90°C или ниже -20°C;
• Использовать защитные покрытия или оболочки для труб;
• Обеспечить правильную вентиляцию в помещении.

4. Защита от электромагнитных повреждений

Полипропиленовые трубы могут быть повреждены электромагнитными полями. Чтобы избежать этого, необходимо:

• Избегать использования труб в среде с высоким содержанием электромагнитных полей;
• Использовать защитные покрытия или оболочки для труб;
• Обеспечить правильную вентиляцию в помещении.

Приняв эти меры безопасности, можно обеспечить надежную работу системы теплого пола из полипропиленовых труб и избежать повреждений.
