Как расколоть чугунную трубу. Как демонтировать чугунную трубу

Как расколоть чугунную трубу. Как демонтировать чугунную трубу

Если труба «приварена» к стене или полу с помощью серы или алюминия, разрушить такое покрытие будет весьма и весьма сложно.

Чтобы начать работу, необходимо сначала отключить подачу воды в квартиру. Затем нужно освободить ванную комнату от лишних предметов, которые вы можете повредить при работе. Сюда относятся раковина, стиральная машина, корзина для белья и прочее.

Далее необходимо отсоединить от подачи воды сливной бачок и демонтировать сам унитаз. Здесь также могут возникнуть проблемы, так как советские унитазы прикручивались к полу на совесть, иными словами, намертво.

Постарайтесь раскрутить болты, которыми прикреплен унитаз к полу и снять его с насиженного места. Если вам удалось, считайте, что наполовину выполнена.

Теперь наступает очередь самих труб. Чугун, как известно, особенной прочностью не отличается, поэтому в некотором отдалении от стояка старую трубу вы можете просто разбить молотком. Куда сложнее удалить остатки труб со старого стояка и зачистить их перед установкой новых.

Чтобы демонтировать трубы, вам могут понадобиться:

• Молоток с резиновым или пластиковым наконечником.
• Зубило
• Горелка или паяльная лампа
• Противогаз

Довольно странное сочетание, не правда ли? Однако противогаз необходим для соблюдения техники безопасности, если стыки канализационных труб в вашем санузле залиты серой.

Серу проще всего будет снять, нагрев ее. Однако при нагревании серная масса выделяет в воздух ядовитые вещества, которые вдыхать человеку чрезвычайно вредно. Именно поэтому лучше заранее защитить себя противогазом.

Итак, демонтаж необходимо начинать в месте наибольшего удаления от стояка. Здесь большинство мастеров не мучаются с горелкой, а просто разбивают трубу молотком. Это куда проще, но может стать причиной некоторых осложнений.

Следите за тем, чтобы куски трубы при разбивании не попали в канализационный проход. Они могут стать причиной серьезного засора в канализации, избавиться от которого будет гораздо сложнее, чем избавиться от старых труб.

Молотком вы можете разрушить трубу до самой крестовины, вставленной в стояк. Здесь несколько иное и залито серой куда больше.

Чтобы освободить трубу и крестовину от слоя серы, вам необходимо нагреть его. Воздействие горелки или паяльной лампы может растянуться на несколько часов, при этом вредные вещества будут выделяться постоянно.

Прежде чем начать нагрев, изолируйте животных и домочадцев, закройте мебель или другие предметы обстановки, находящиеся в непосредственной близости от стояка, наденьте противогаз.

В процессе нагрева вы сможете легко скалывать куски серы, до тех пор, пока труба достаточно не очиститься. Теперь, крестовину, вставленную в стояк, необходимо по возможности расшатать и извлечь из стояка.

Демонтаж старого трубопровода производится максимальный. То есть, трубы удаляются все, что возможно, а на их место монтируются другие.

Соединение новой трубы ПВХ со старым чугунным стояком потребует определенных навыков в работе. Учтите, что место соединения вы должны максимально зачистить от той же серы и ржавчины.

Чтобы облегчить работу, используйте специальную муфту, которая специально создана для соединения чугунной трубы и трубы ПВХ.

Если у вас остались вопросы, загляните на наш и задайте их там. Наши специалисты помогут вам разобраться в тонкостях хорошего строительства и ремонта.

Как расчеканить чугунный патрубок без разогрева. Подбор герметика для канализационных чугунных труб

Вот так чеканить советует учебник. :

§ 41. Сборка чугунных труб с заделкой раструбов цементом

Чугунные канализационные трубы и фасонные части соединяют, заделывая зазор между внутренней поверхностью раструба и наружной поверхностью вставленного в раструб конца трубы или фасонной части (84). После конопатки приготовляют цементный раствор, а затем оставленное место в раструбе заделывают увлажненным цементом и плотно зачеканивают чеканкой и молотком. Для заделки раструба применяют цемент марки 300—400, который тщательно перемешивают с водой в пропорции девять частей цемента на одну часть воды (по массе). Раструб заполняют цементным раствором с помощью совка и зачеканивают чеканкой до тех пор, пока последняя не начнет отскакивать от цемента. Чтобы цементный раствор хорошо схватился, по окончании зачеканивания его рекомендуется покрыть мокрой тряпкой. В жаркую погоду тряпку следует время от времени смачивать водой. Раструбы можно конопатить и чеканить уширенными конопатками и чеканками, которые охватывают до lU окружности трубы, благодаря чему процесс конопатки и чеканки ускоряется на 25—30%. В зимнее время цементный раствор приготовляют на горячей воде, а раструбы подогревают. Стыки после заделки утепляют. Вместо цемента для заделки раструба применяют асбестоцемент. Асбестоцементную смесь для заделки стыков приготовляют механическим перемешиванием цемента марки не ниже 400 и асбестового волокна (не ниже VI сорта) в соотношении 2:1. Непосредственно перед заделкой каждого стыка сухую асбестоцементную смесь увлажняют, добавляя 10—12% воды от массы смеси. Асбестоцементной смесью стык заделывают примерно на 7з высоты раструба. Затем трубу, вставленную в раструб нижней детали, центрируют тремя металлическими клиньями так, чтобы ширина кольцевого зазора между трубой и раструбом была везде одинакова, и вгоняют клинья легкими ударами молотка (87, в). Для заделки подготовленных стыков в сосуд для приготовления раствора вначале засыпают цемент. Приспособление Васильева (85, а) состоит из металлической плиты 7 и приделанной к ней на шарнире скобы 2. Скобой прижимают трубу к плите и запирают клинообразной чекой 3, что позволяет удерживать трубы в вертикальном положении. Приспособление Козлова (85, б) более совершенно. Для сборки узлов из чугунных канализационных труб диаметром 50 и 100 мм применяют также стенд-карусель (86). Карусель имеет шесть рабочих мест с пневмо-зажимами, каждое из которых можно подвести к сборщику поворотом стола вручную. Диаметр карусели 2046 мм, высота 880 мм.

Как разобрать чугунную канализацию. Моменты разборки чугуна

При полной замене конструкции на пластиковую можно не делать лишнюю работу и просто разбить все молотком. Это осуществить довольно легко, ведь чугун считается хрупким материалом. Однако если нужно разобрать только часть трубопровода, работа должна выполняться более аккуратно.

Прежде чем демонтировать чугунную канализацию, надо осмотреть всю систему, чтобы определить участок, который будет подвергаться ремонту. Затем обязательно отключают водоснабжение, чтобы стоки не попали в канализацию. Дальнейшая разборка выполняется поэтапно:

1. Срезается часть трубы, расположенная ниже соединения.
2. Осуществляется разъединение трубы с раструбом. Методы расчеканки будут рассмотрены подробнее.
3. Если извлечь соединение просто так не выходит, применяют паяльную лампу либо делают окружающие надрезы длиной по 20 мм.

При проведении процедур нужно обязательно пользоваться всеми средствами защиты из-за травмоопасности данной работы.

Расчеканка трубопровода с серным соединением

Независимо от того, чем была соединена чугунная канализация, перед заменой нужно обязательно провести некоторые стандартные подготовительные работы:

• отключить воду;
• отсоединить шланг, ведущий к унитазу;
• убрать сам унитаз, открутив болты;
• очистить ванную от техники и мебели.

Чтобы определить, действительно ли при соединении труб использовалась сера, нужно поднести к шву паяльную лампу. Под воздействием высоких температур сера плавится, сопровождая этот процесс неприятным запахом.

При разборе чугунных канализационных труб работу начинают с самого дальнего угла. Элемент нужно разбить молотком. Лучше использовать инструмент с пластиковым либо полимерным основанием, ведь из-за металлических насадок может засориться канализация. Найдя крестовину, ведущую к стояку, необходимо максимально расшатать ее.

Затем надо подготовить паяльную лампу либо газовую горелку. Разогревом соединений должны заниматься как минимум двое людей. Пока один разогревает и растапливает серу, другой должен расшатывать конструкцию. При этом стоит обязательно использовать перчатки и другие защитные средства.

Когда соединительное вещество полностью расплавится, из стояка можно достать крестовину. При этом стоит быть очень аккуратным, нужно не забыть удалить остатки серы, а затем дать стояку хорошенько остыть. Если чугунная конструкция оказалась слишком прочной, всегда можно сделать несколько надрезов возле трубы, которую надо убрать. Это позволит облегчить процедуру извлечения.

Расчеканка трубопровода с цементным соединением

Разборка труб из чугуна, которые были соединены цементом, практически не отличается от вышеупомянутого варианта с серой, однако является гораздо безопаснее. Все потому, что при плавлении серы выделяется много угарного газа.

Чтобы начать демонтаж, нужно отрезать часть трубы. При этом стоит отступить как минимум 30 см от места соединения. Застывший цемент убирают молотком, которым надо бить по отвертке либо стамеске, вставленной в отверстие. Все процедуры стоит выполнять максимально аккуратно, чтобы не повредить раструб.

Когда места соединения будут освобождены от цемента, нужно попробовать расшатать главную трубу. Чтобы не обрабатывать канализацию паяльной лампой или горелкой, надо изъять каболку, однако если без этого нельзя обойтись, необходимо сильно нагреть ее либо использовать специализированный ключ. Например, для 50-миллиметровой трубы применяют инструмент №№ 3 и 4.

Крестовина расположена снизу на главном стояке. Чтобы ее извлечь, можно просто использовать молоток с отверткой. При этом на протяжении некоторого времени нужно слегка постукивать по самому тройнику, чтобы образовать между ним и патрубком небольшую щель. Потом надо проникнуть в этот проем, поддеть тройник и убрать его. На проведение данных манипуляций понадобится много времени, кроме того, этот метод бывает неэффективным.

Следующим вариантом является использование паяльной лампы либо горелки. Демонтаж происходит гораздо быстрее, однако платой за это становится неприятный запах, который долго выветривается. Прежде всего надо срезать раструб крестовины. Потом в трубу помещают нагревающий прибор. На верхнюю часть трубы накладывают щит из металла, чтобы получить возможность регулировать тягу внутри стояка. При нагревании надо начинать раскачивать трубу и, как только появится возможность, убрать демонтированный тройник.

Также можно использовать болгарку. Для этого надо сначала отрезать части тройника, оставив в трубе небольшой кусок. Затем поставить некрупный диск, который смог бы свободно попасть внутрь, и прорезать болгаркой остаточные части конструкции, выбивая их молотком.

Как соединить чугунную трубу с пластиковой. Спосо. Резиновая прокладка

Если старую чугунную трубу можно легко удалить, а внутренняя поверхность манжеты (раструба) оставшейся трубы из чугуна ровная, то подойдет простой способ стыковки с использованием специального уплотнителя. При этом пластиковую трубу вставляют в чугунную на 3, а если возможно, то и на 8 см. Такой способ позволяет осуществить соединение быстро и сразу после этого продолжить эксплуатацию канализационной системы. Практика показывает, что такое соединение пластиковых и чугунных труб может нормально функционировать в течение 8 лет.

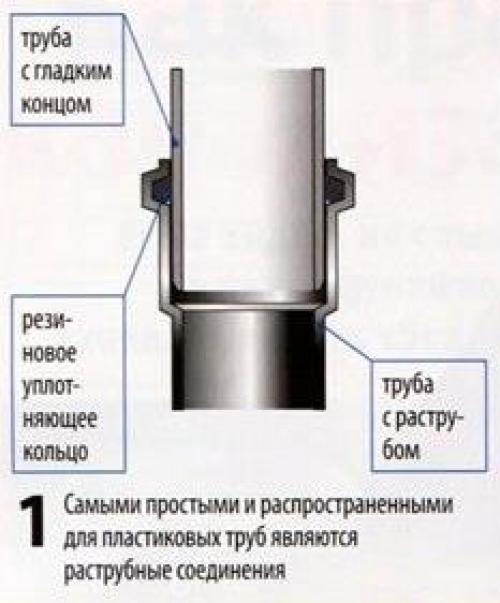

Схема готового соединения и внешний вид резиновой прокладки

Чаще всего у канализационного стояка есть 2 выхода, причем первый имеет диаметр 100 – для подсоединения унитаза, а второй – 50 – для подсоединения водоотвода, обеспечивающего вывод квартирной канализации. В обоих случаях соединение выполняется по одинаковой технологии. Необходимо:

• очистить раструб от ржавчины и грязи;
• нанести на резиновый переход с внешней стороны манжеты герметик;
• вставить резиновый переходник в чугунный раструб;
• вставить в манжету новую канализационную трубу.

Схема стыковки: вставить резиновый переходник в паз раструба (1) и с усилием вставить в раструб конец второй трубы (2)

Если соединение приходится осуществлять с трубой, которая не имеет раструба, то придется использовать пластиковый переходник. В этом случае поступают так:

• часть чугунной трубы отрезают болгаркой, выравнивая край;
• на эту часть надевают резиновый переходник;
• промазывают край «одетой» чугунной трубы герметиком;
• сверху трубы одевают также смазанный герметиком пластиковый переходник (манжету).

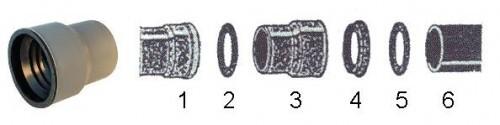

Внешний вид и схема применения пластикового переходника: 1 – пластиковый раструб; 2 – резиновое кольцо; 3 – пластиковый переходник; 4 – резиновая манжета; 5 – второе резиновое кольцо; 6 – чугунная труба без раструба.

Манжеты и переходы должны иметь соответствующий трубам размер. Соединение чугунных и пластиковых труб по технологии выполнения перехода является одинаковым для всех диаметров.

Замена чугунного стояка на пластиковый. Демонтаж

Замена чугунного стояка на пластиковый требует знаний и опыта. Если нет уверенности в наличии того и другого, стоит пригласить сантехника.

До того, как заменить чугунную канализацию на пластиковую, следует убедиться в наличии следующих инструментов:

• перфоратор;
• болгарка;
• шлифовальные диски;
• разводной ключ;
• зубила;
• отвертки.

1 этап. Выявляется место соединения чугунных элементов.

2 этап. Определяется способ соединения. Совмещение тройника с крестовиной и трубой может быть выполнено с помощью:

• серной заливки;
• смеси цемента с полимером;
• зачеканки раствором.

3 этап. Демонтируется чугунная конструкция.
Труборезом или болгаркой труба, стоящая вертикально, подрезается на 15-сантиметровые куски. Срез надо делать под углом 15-20 градусов на две трети от периметра.

Вырезанные участки демонтируются с помощью зубила. При этом надо следить за тем, чтобы остатки не попали внутрь канализации.

На заранее отмеренной высоте обрезается верхний край. Параметры высоты должны быть соответствующими фасонному изделию. Разрез ведется в соответствии с горизонтальной линией. Место предстоящего пропила отмечают малярным скотчем.

4 этап. Нижняя часть стояка состоит из нескольких частей. Каждую часть поочередно очищают в местах соединительных швов и выламывают из общей конструкции. Соединительные швы в узлах убираются с применением перфоратора. Остатки раствора удаляются стамеской.

Разборка чугунных стояков канализации часто затрудняется из-за отсутствия шва или прочного склеивания деталей между собой. Для расширения места соединения применяется полотно по металлу. В противном случае труба срезается выше стыка на 3 – 5 см.

Патрубки стояка, заделанные серой, предварительно нагревают паяльной лампой в месте стыка. Для замены чугунного тройника канализации прогретую трубу осторожно раскачивают до отделения элементов. Сера имеет сильный неприятный запах, а ее пары ядовиты.

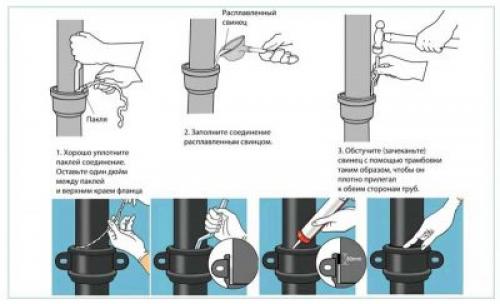

Как расчеканить чугунную трубу. Как зачеканить водопроводную чугунную трубу?

Чугунные трубы, как правило, устойчиво ассоциируются с канализацией. Немногим известно, что они более двух веков массово применяются для прокладки магистралей водоснабжения. В этом материале мы изучим особенности чугунных водопроводов, требования ГОСТ к ним, применяющиеся способы монтажа и ремонта.

Участок чугунной магистрали водоснабжения.

Чугун или сталь

Те, кто был в подвалах Петергофа, наверняка обратил внимание на массивные трубы, снабжающие водой его знаменитые фонтаны. Это один из старейших функционирующих до нашего времени чугунных водопроводов. Он строился на века; при этом строители царской резиденции, прямо скажем, не особенно считались с затратами.

Во второй половине прошлого века на первое место вышла экономическая целесообразность. В самом деле, зачем строить водопровод с полуторавековым ресурсом, если уже через 40 лет район города будет расширяться и перестраиваться с прокладкой новых магистралей?

Именно тогда получили массовое распространение стальные магистральные водопроводы — сравнительно дешевые и, главное, куда более технологичные в плане монтажа.

Совет: электросварка и наружная гидроизоляция битумом выполняются куда быстрее, чем ручная чеканка с заливкой раструба.

Последствия экономии вполне предсказуемы и ощущаются до сих пор:

• Ресурс уложенной в грунт трубы, несмотря на гидроизоляционные мероприятия, редко превышает 30-40 лет. По прошествии этого времени многочисленные свищи в ней делают объем потерь питьевой воды неприемлемым.

Любопытно: по подсчетах местных властей, в Севастополе, городе, где живет автор статьи, за счет износа сети водоснабжения теряется 40% воды.

• Мало того: стальная труба активно обрастает изнутри известковыми отложениями и ржавчиной. За пару десятков лет просвет может снизиться в 3 — 4 раза с соответствующим падением напора и проходимости.

Так выглядит внутри старый стальной водопровод.

А как на этом унылом фоне выглядит чугун?

• При должном качестве внешней гидроизоляции реальный срок службы уложенной в грунт трубы составляет не меньше века.
• Трубопровод практически не зарастает изнутри.

Чугунный водопровод в подвалах Петергофа.

Единственная проблема чугунного водопровода — большая чувствительность к подвижкам грунта: там, где стальная труба слегка деформируется, чугунная лопнет.

Стандарт

Действующий поныне стандарт на водопроводные трубы из серого чугуна был введен в действие в 1977 году; последние изменения внесены в текст совсем недавно, в 2011. Итак, какими должны быть чугунные трубы для водопровода по ГОСТу 9583-95?

Размеры

Стандартом предусмотрены чугунные водопроводные трубы трех классов по толщине стенок — ЛА, А и Б.

Условный проход, мм	Толщина стенки, мм
ЛА	А	Б
65	6,7	7,4	8,0
80	7,2	7,9	8,6
100	7,5	8,3	9,0
125	7,9	8,7	9,5
150	8,3	9,2	10,0
200	9,2	10,1	11,0
250	10,0	11,0	12,0
300	10,8	11,9	13,0
350	11,7	12,8	14,0
400	12,5	13,8	15,0
500	14,2	15,6	17,0
600	15,8	17,4	19,0
700	17,5	19,3	21,0
800	19,2	21,1
900	20,6
1000

Масса погонного метра трубы варьируется от 11,3 кг (65 мм, класс ЛА) до 627 кг (1000 мм, класс Б). Стандартом предусмотрено производство раструбных труб мерной длины (2; 3; 4; 5; 6; 7; 8; 9 и 10 метров) и немерной длины от 2 до 10,5 м.

При больших диаметрах монтаж требует привлечения тяжелой техники.

Требования

Переход цилиндра в раструб может быть выполнен с уклоном или в форме уступа.

Размеры чугунных труб для водопровода могут отличаться от номинальных в следующих пределах:

• Длина мерной трубы — +-20 .
• Толщина стенки — -1 + 0,5.
• Наружный диаметр(до 300 мм) — +-(4,5+0,0015D).
• Наружный диаметр (свыше 300 мм) — +(4,0+0,0015D) -(5,0+-0,0015D).
• Внутренний диаметр в раструбе — +(2,5+0,002 D) -(1,5+0,002D).

Обратите внимание: за D при расчете допустимых отклонений берется номинальный диаметр.

Овальность не может выводить трубу за нормированные отклонения от номинального размера.Отклонение реальной массы трубы от расчетной не может превышать пяти процентов. Трубы проходят гидравлические испытания давлением, которое определяется их классом и номинальным размером.

Стенд для гидравлических испытаний.

Заметьте: рабочее давление в магистралях водоснабжения обычно не превышает 3-4 атмосфер. До 8-10 кгс/см2 оно может повышаться лишь после подкачки, в пределах инженерной системы дома или небольшого микрорайона.

Торец трубы, противоположный раструбу, должен быть обрезан перпендикулярно ее оси с отклонением не более 0,5 градуса.

Как заглушить чугунную канализационную трубу. Обратный и вакуумный клапаны

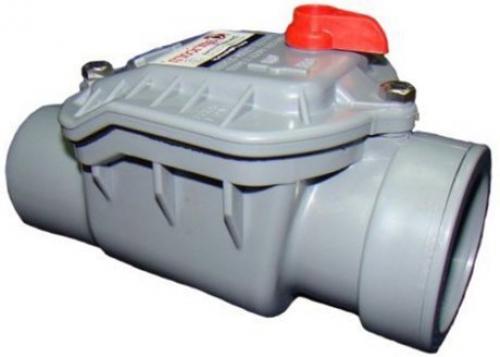

Горизонтальный обратный клапан для канализации

Зачастую вопрос, как заглушить канализационную чугунную трубу возникает у жителей нижних этажей, когда в трубопроводе образуется засор (это, как правило, происходит в подвале) и все стоки с верхних этажей начинают выливаться через унитаз на первом этаже. В таких случаях перед фановым тройником делается врезка, куда устанавливается горизонтальный или вертикальный обратный клапан.

Принцип работы вертикального и горизонтального обратного клапана

Принцип работы вертикального и горизонтального обратного клапана достаточно прост – здесь возможно движение потока только в одну сторону, так как в другую сторону путь жидкости перекрывает клапан, поддерживаемый пружиной.

Система, установленная на первом этаже, в случае засора канализации в подвале автоматически перенесёт проблему на второй этаж, а если и там поставить такое же устройство, то проблеме передвинется выше и так далее, пока не будет устранён засор. Примечательно, что цена обратного клапана для домашнего использования не так то и высока – она может варьироваться от 1200 до 200 рублей.

Вакуумный клапан для домашней канализации

Канализационная система для наших городских квартир устроена по одному и тому же принципу – все стоки с сантехнических приборов направляются к стояку, через который они попадают в коллектор или септик.

Это достаточно открытая система, где основной защитой от проникновения запаха из трубопровода является гидрозатвор в сифоне, но этого при определённых обстоятельствах зачастую недостаточно, поэтому приходится прибегать к установке воздушных канализационных клапанов.

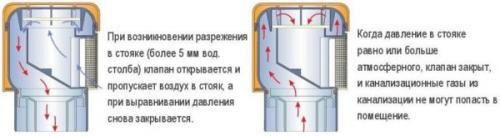

Принцип работы вакуумного клапана

В многоэтажных домах есть возможность одновременного сброса воды в нескольких квартирах, что приводит к определённым физическим явлениям. Столб воды, падая вниз, создаёт под собой давление, но одновременно разрежает воздух в стояке выше себя, в результате чего разреженная среда попросту высасывает гидрозатворы из сифонов, открывая путь для циркуляции неприятных запахов.

Наличие вакуумного клапана позволяет в момент разрежения запустить в стояк нужную дозу воздуха, после чего срабатывает заглушка и всё остаётся, как и прежде.

В многоэтажных домах зачастую есть фановая труба, при наличии которой вакуумный клапан не нужен.
Это вывод стояка на крышу или на чердак здания – недостающий воздух поступает через неё.
