Технология сборки

Разные типы соединений производятся по разным схемам.

Как произвести сварку пластиковых труб

Для сварки труб потребуется подготовить:

• сварочный аппарат с комплектом насадок разного диаметра. Приобретать аппарат не обязательно, так как его можно получить в аренду в строительном магазине;
• труборез;
• измерительные инструменты;

Набор инструментов для сварки

соединительные фитинги, подбор которых производится в соответствии со схемой трубопровода.

Фитинги для сварки пластиковых труб

Инструкция по сборке методом сварки:

1. труба нарезается в соответствии с размерами, заданными схемой трубопровода;
2. разогревается до рабочей температуры (устанавливается автоматически) сварочный аппарат;
3. места соединения труб и фитингов очищаются от пыли, грязи и влаги;

При сварке армированных труб с места соединения производится удаление армировочного слоя.

Подготовка к выполнению сварки

1. далее производится нагрев трубы и соединительного фитинга. Время нагрева зависит от таких параметров, как диаметр соединяемых труб и глубина сварного шва;

Основные параметры выполнения прочного стыка методом сварки

разогретые детали соединяются между собой

При этом важно не допустить отклонений от центра. Деформированные соединения являются наиболее уязвимыми местами и не отличаются высокой прочностью;
соединенные детали удерживаются в одном положении до полного остывания (время остывания указано в таблице выше).

Пошаговое выполнение работ по сварке труб

Как произвести сварку труб, смотрите на

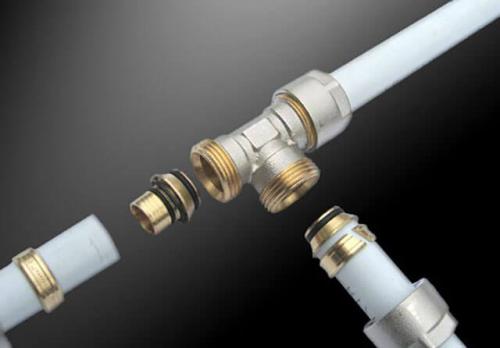

Как установить компрессионный фитинг

Для монтажа компрессионного фитинга потребуются:

• инструменты для разметки труб;
• труборез;
• калибратор и фаскосниматель.

Работа по установке фитинга выполняется в следующей последовательности:

1. трубы нарезаются в соответствии со схемой;

Важно сделать срез ровно под углом в 90º. Это позволит достичь прочности соединения.

1. концы труб калибруются и обрабатываются фаскоснимателем;
2. на трубу надеваются фиксирующая гайка и компрессионное кольцо;
3. в трубу вставляется цанга фитинга, оснащенная резиновыми уплотнительными прокладками;
4. на цангу надевается компрессионное кольцо и все вместе фиксируется соединяющей гайкой. Закручивание гайки не должно производиться с использованием каких-либо приспособлений (ключей), так как это может повредить уплотнителям и снизить прочность соединения.

Технология установки компрессионного фитинга

Таким образом, монтаж пластиковых труб можно выполнить различными способами самостоятельно. Какой способ выбрать – зависит от вида труб и приоритетов собственника трубопроводной системы.

Разновидности соединений. Их преимущества и недостатки

Основными способами соединения пластиковых канализационных или водопроводных труб являются:

• сварка;
• компрессионные фитинги.

Сварка позволяет получить прочное соединение. Для проведения сварочных работ требуется наличие специального аппарата. Существенным минусом сварки является получение неразъемного соединения, то есть при обнаружении протечки в стыке потребуется полная замена узла.

Соединение труб из пластика методом сварки

Сварку можно использовать для соединения полипропиленовых, полиэтиленовых и поливинилхлоридных труб.

Использование компрессионных фитингов допустимо при сооружении трубопровода из следующих видов пластиковых труб:

• металлопластиковых;
• полипропиленовых;
• полиэтиленовых.

Соединение при помощи фитинга получается разъемным, что позволяет производить периодические ремонтные работы без замены отдельных элементов системы трубопровода. При этом оно получается высокопрочным и не подверженным механическим воздействиям.

Как соединить трубы ПВХ для водопровода своими руками. Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

• для монтажа используется минимальный набор инструментов;
• соединение трубопровода можно доверить даже новичку;

Пример смазки, применяемой при монтаже полипропиленовых труб Источник construct.smazka.ru

• в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

• стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
• по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
• для стыковки не требуется наличие специальных навыков.

Важно ! Во время работ следует соблюдать меры безопасности, не проводить работы вблизи открытых источников огня и избегать попадания состава на кожу.

Пластиковые трубы для водопровода и комплектующие. Водопроводные магистрали из ПВХ

Для изготовления берется поливинилхлорид, способ изготовления – экструдирование. Пластиковая труба из ПВХ обладает следующими характеристиками:

1. длительность срока эксплуатации – до 50 лет;
2. плотность – 1,41 г/м³;
3. способность к горению – негорюч;
4. удлинение при нагревании – не более 5%;
5. величина относительного удлинения на разрыв – не более 0,2%.

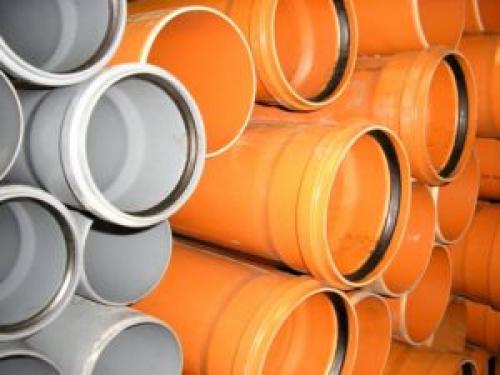

Пластиковые трубы для воды из ПВХ в напорном исполнении оснащаются раструбом на одном конце для упрощения монтажа. В нем устанавливается резиновое уплотнительное кольцо. При сборке не используются дополнительные приспособления или оборудование, что предоставляет возможность монтажа водопровода своими руками.

Пластиковый материал не подвергается гниению или коррозии, поэтому подаваемая по такой системе вода безопасна для использования. Контактирующая с жидкостью поверхность гладкая и всегда остается чистой, поскольку не осаждает на себе каких либо веществ как органического, так и неорганического происхождения, что значительно повышает предельный срок эксплуатации.

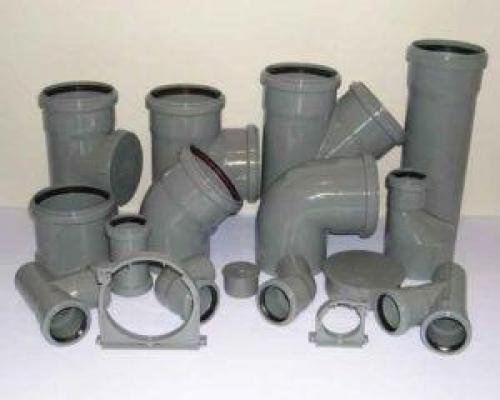

Их свойства отвечают всем требованиям санитарных норм для транспортировки питьевой воды. При этом оснащенность доборными элементами самого разнообразного назначения позволяет создавать пластиковые трубопроводные сети любой степени сложности.

Трубы из поливинилхлорида устойчивы к воздействию жесткого ультрафиолетового излучения, что позволяет устраивать открытые участки наружных сетей без дополнительной изоляции.

К недостаткам можно отнести низкую термостойкость, что позволяет их использование при температуре не более 65 градусов. Что не позволяет их использовать в сетях с горячей жидкостью. В то же время при эксплуатации при отрицательных температурах до -10 градусов водопровод необходимо тщательно утеплять.

Маркировка и свойства ПВХ

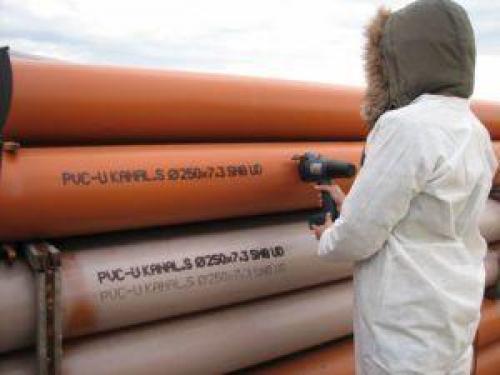

На наружную поверхность наносится маркировка, несущая в себе следующую информацию:

• Тип материала ПВХ.
• Разновидность раструбного соединения.
• Размер по наружному Ø и толщине стенки.
• Предназначение к применению.
• Нормативная документация (ГОСТ или ТУ).
• Наименование производителя и его логотип.

Кроме того, имеет значение цветовое исполнение:

• Серые или гофрированные черные трубы используются для прокладки внутренних сетей в безнапорном или напорном виде.
• Желтого или оранжевого цветов применяются для сетей наружного водопровода или канализации.
• Белые или синие цвета трубы из ПВХ указывают на приоритет использования для обсадки водозаборных скважин.

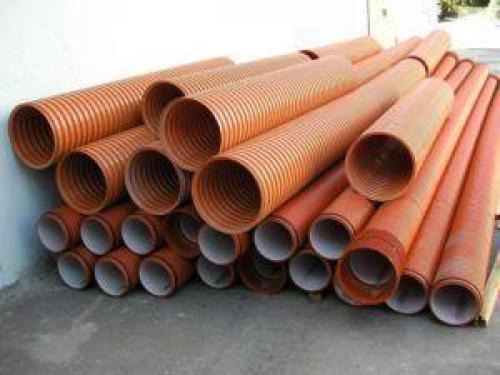

• Гофрированные трубы имеют внутреннюю поверхность светло-серого ил белого цвета. Основная область их применения – магистрали глубокого заложения, поскольку эти пластиковые изделия характеризуются повышенной прочностью в радиальном направлении.

Показатели прочности труб ПВХ

По показателям прочностных характеристик трубы из поливинилхлорида подразделяются на три категории:

1. легкая серия, обозначаемая как «L»;
2. средняя серия – «N»;
3. тяжелая – «S».

Принадлежность к обозначенному выше разряду предписывает возможность использования для магистралей с различной глубиной заложения.

Спиралевидные армированные трубы из ПВХ производятся нанесением оснеовы на спиралевидный каркас. Такая конструкция позволяет использовать их на участках трубопроводов при наличии вибрационных нагрузок, например в сети, примыкающей к насосу, где она играет роль амортизатора.

Производство регламентируется ГОСТом 51613-2000, а размерный ряд оговорен в ГОСТе 18599-2001.

Размеры пластиковых труб оговариваются ГОСТом 28117-89 и представляет собой линейку Ø (диам.) в диапазоне от 5 до 630 мм со стенками от 1 до 83 миллиметров. Кроме использования в водопроводных системах, их применяют для прокладки электросетей, транспортировки агрессивных сред, а также как конструкционное основание для изготовления различных изделий.

Мы хотим заострить внимание на том, что пластиковая труба из ПВХ не подходит для горячего водоснабжения, ее можно брать только для холодной жидкости и при эксплуатации при температуры ниже 10 градусов ее необходимо утеплять.

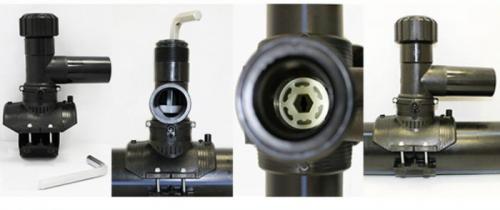

Соединение полипропиленовых труб без пайки. Как врезаться в полипропиленовую трубу без пайки: возможные варианты

7 мин.

Водоснабжение

Относительно новые пластиковые трубы со времени своего появления на рынке начали теснить своих главных конкурентов — металлические изделия. Это «нашествие» продолжается до сих пор, причем довольно успешно. Причины — невысокая цена пластика, отсутствие угрозы коррозии, долговечность и возможность самостоятельного монтажа. Для соединения отрезков полипропиленовых труб используют специальное сварочное оборудование, однако не всегда оно есть у мастера под рукой, а необходимость в ремонте, добавлении какого-либо ответвления возникает довольно часто. В этом случае появляется вполне резонный вопрос: как врезаться в полипропиленовую трубу без пайки. Ответов на него есть несколько, поэтому надо познакомиться со всеми способами, а потом выбрать оптимальный вариант для конкретного «фронта работ».

Когда можно обойтись без пайки?

Искать ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, мастерам приходится в нескольких случаях. Во-первых, далеко не у всех такой прибор «завалялся» в хозяйстве. А искать по знакомым, арендовать или покупать сварочное оборудование или неохота, или нет времени/возможности. Иногда врезка в ПП трубу без специального устройства может считаться оптимальным способом, поэтому так поступают даже опытные мастера. Это решение осознанно принимают в нескольких случаях:

• при обустройстве временных трубопроводов;
• когда соединить предстоит всего пару-тройку стыков;
• после покупки счетчиков или дополнительных сантехнических приборов;
• если требуется быстро заменить участок трубопровода, на котором появился дефект;
• когда работу с полипропиленовыми трубами ведут на системе, где невысока гидравлическая нагрузка, первый пример — канализация.

Альтернативный метод монтажа может потребоваться еще в одном случае: когда возникает необходимость сделать соединение разъемным, чтобы был шанс время от времени разбирать участок для обслуживания.

Плюсы и минусы идеи

Сварка полипропиленовых труб с помощью специального оборудования была и остается идеальной технологией. Поэтому прежде чем принимать решение насчет использования альтернативных методов, надо познакомиться с их преимуществами и недостатками. К плюсам относятся:

• небольшие расходы, так как мастеру не придется арендовать или покупать сварочное оборудование;
• легкость монтажа: при использовании технологии пайки, наоборот, необходимо следовать точной инструкции, любой отход от нее сделает соединение ненадежным;
• скорость восстановления участка трубопровода в том случае, если произошла авария: альтернативные методы дают шанс быстро избавиться даже от серьезного прорыва.

Но любой альтернативный метод не может называться идеальным. Первый, не самый большой недостаток некоторых методов врезки в полипропиленовую трубу без пайки — более длительный монтаж. Однако необходимость потратить дополнительное время вряд ли может считаться веской причиной для отказа от этой операции.

Небольшие расходы нередко превращаются в приличные траты. Ненадежность соединения, которое способно рано или поздно «рвануть», — еще один аргумент, который приводят противники альтернативных методов.

Как соединяют пластиковые трубы без паяльника?

До того как переходить к технологиям врезки в полипропиленовые трубопроводы, нужно остановиться на методах соединения разных пластиковых труб без сварки. Есть несколько способов, позволяющих добиться желанной цели. Одни из них используют не очень часто, другие, наоборот, применяют практически все мастера. К самым популярным методам причисляют 6 технологий.

Как соединить гофрированную трубу с пластиковой трубой. Виды гофры и советы по выбору

Гофра принадлежит к классу водосливной арматуры. Это прочный растягивающийся переходник, изготовленный из полимерных материалов и имеющий форму гармошки. Его свойства остаются неизменными, даже‚ когда его нагревают и растягивают.

Гофрированная труба имеет форму рукава с пластиковой манжетой‚ имеющей внутри резиновое уплотнение. С ее помощью соединяют с канализацией унитазы с разными видами смыва — косым и горизонтальным.

Размеры ее находятся в пределах 21.2 – 50 см. Конец трубы с выпускным отверстием‚ имеет сечение 11 см‚ а подсоединяемый к выпуску — 7.5 см внутри и 13.4 по внешней поверхности.

Разновидности гофрированной трубы

В продажу поступают гофры неармированные или мягкие, армированные со стенками‚ усиленными нержавеющей проволокой‚ жесткие. Первые сравнительно дешевые и имеют не очень высокие прочностные характеристики.

Мягкая гофра подходит под любую конструкцию и установить ее проще. Плохо ‚ что через несколько лет эксплуатации могут возникнуть трудности со сливом из-за провисания гофрированного переходника.

У армированной трубы характеристики намного выше‚ она надежней и долговечней‚ но и дороже. Эти гофрированные трубы имеют жесткий патрубок с поворотом‚ а продолжением его является гофра. Они незаменимы, когда нужно подсоединить к сливу унитаз с косым выпуском.
