Как соединять пластиковые водопроводные трубы своими руками. Соединение при помощи обжимных фитингов

Как соединять пластиковые водопроводные трубы своими руками. Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

• для монтажа используется минимальный набор инструментов;
• соединение трубопровода можно доверить даже новичку;

Пример смазки, применяемой при монтаже полипропиленовых труб Источник construct.smazka.ru

• в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

• стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
• по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
• для стыковки не требуется наличие специальных навыков.

Важно ! Во время работ следует соблюдать меры безопасности, не проводить работы вблизи открытых источников огня и избегать попадания состава на кожу.

Как закрыть трубы в туалете быстро и просто в домашних условиях. Какие встречаются варианты разводки труб в туалете

Трубы в туалете стараются скрыть не только владельцы элитных домов или квартир, но и собственники обычного бюджетного жилья. Многое в выборе маскировки сантехнической разводки зависит от расположения труб, а также от площади помещения санузла.

Сложнее всего выбрать и установить закрывающую коммуникации конструкцию в туалете квартиры стандартной планировки и метража в многоэтажных домах. Это связано с тем, что трубы зачастую проходят вдоль двух смежных стен. В таких случаях маскировочные конструкции принимают сложные, трудновыполнимые формы, так как приходится экономить буквально каждый сантиметр свободного пространства помещения.

Самый простой для маскировки вариант расположения разводки водопроводных и канализационных труб – все коммуникации находятся вдоль одной стены

Если в туалете трубы расположены по одной стене, то закрыть их будет проще всего. Все остальное пространство помещения не будет занято маскирующей конструкцией и, стало быть, не потеряет в своей площади.

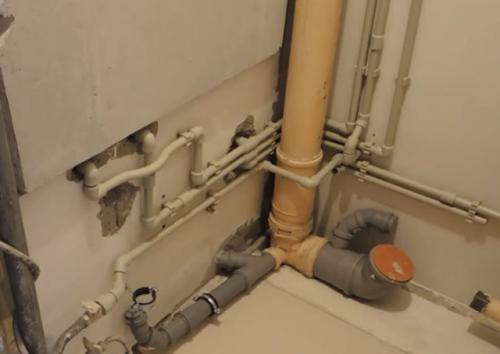

Имея такой тип разводки сантехнических коммуникаций, привести в порядок небольшое помещение станет уже гораздо сложнее.

Если трубы расположены вдоль смежных стен, то чтобы их скрыть, придется выстраивать два маскировочных короба, что приведет к довольно серьёзной потери площади. Кроме того, разные виды коммуникаций могут проходить вертикально и горизонтально, имея при этом еще и ответвления в соседние помещения. К сожалению, не всегда размер туалета позволяет обустроить полноценные маскировочные конструкции для подобных сложных случаев.

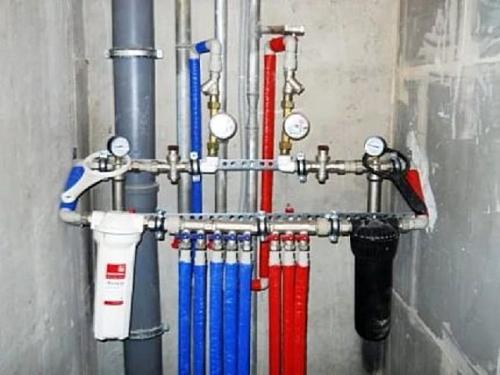

Хотя этот тип коллекторной разводки и расположен вдоль одной стены, он включает в себя много различных элементов и далеко выступает от стены.

Вариант коллекторной разводки, если главный узел расположен именно в туалете, занимает немалую часть пространства помещения, если считать относительно и так невеликой площади. Кроме того, такая конструкция часто нависает над задней частью унитаза, что тоже усложняет закрытие ее ограждающими материалами. Продумывая маскировку коллекторного узла, необходимо учитывать еще и обеспечение доступа к счетчикам, водяным фильтрам , в которых необходимо периодически менять картриджи, регулировочным вентилям. Так что задача – тоже не из простых.

Как соединить бочки между собой для полива. Централизованный полив огорода с помощью бочек. Как соединить все бочки в одну емкость

Бочки – наверняка самая популярная емкость на даче для организации полива.
В любом хозяйстве найдется их несколько штук. Их используют и для нагрева и проветривания воды из колодцев и скважин (холодной водой поливать огород нельзя). И для сбора «бесплатной» дождевой воды.
Стоят такие дождевые бочки у каждого слива водостоков. Но стоят они, как правило, сами по себе, каждая – в одиночку. А водостоки собирают воду очень неравномерно. Одна бочка даже после небольшого дождя полна-полнехонька, и через край переливается. А другая - едва дно водой прикрыла, и ведром не зачерпнуть. Другой недостаток такого «индивидуализма» - одна бочка ближе к огороду, другая дальше… Вычерпал одну – топай с лейкой вокруг дома. Насос в бочку не поставишь - вода закончится - и перетаскивай шланги, провода в другую, а потом и в третью. Вот бы объединить все бочки в одну емкость . Тогда и насос можно поставить в ближайшую к огороду, и вода пропадать зря не будет.
Проще всего это сделать, если соединить все бочки шлангом по типу сообщающихся сосудов. В каждой бочке сделать у дна отверстие, врезать (вклеить, вварить, ввинтить) в него штуцер, к штуцеру присоединить шланг и через тройники соединить все бочки в единую емкость.Казалось бы все просто, но есть одно «Но». Ну какой рачительный дачник позволит в бочке дырки делать? Да еще у самого дна! А мало ли она для каких других целей понадобится? Возникнет проблема эту «дырку» как то затыкать, и надежно.
Но есть и другой вариант объединения бочек - с помощью т.н. сифона. Сифон представляет собой «П»-образную трубку. Один ее конец опускается в жидкость. Пока уровень жидкости не превышает самой высокой части сифона, она по нему не течет. Но как только уровень станет выше сифона, воздух из него выдавливается (под давлением жидкости) и он весь заполняется жидкостью. И после этого уровень жидкости может снижаться, а наши сосуды все равно остаются соединенными точно так же как и сообщающиеся.
Если мы соединим бочки с помощью сифонов, что нам это даст? Во-первых, в бочке не надо делать отверстие у дна, а можно сделать почти у самого верха. Тем самым мы практически не «портим» бочку, а оставляем ее в строю. В любой момент мы может ее «отключить» от системы и использовать по другому назначению. Во-вторых, бочки объединяются автоматически, по мере переполнения какой либо из них. Та бочка, которая наполнилась первой, «подключает» к себе вторую, затем к первым двум подключится третья и т.д. Сколько бочек у вас есть – столько и объединяйте. И тогда переливаться начнет только если они все будут полны и воду девать действительно некуда.
Как будет работать «Организация Объединенных Бочек»? В бочке, в которую вода наливается наиболее интенсивно, раньше других повысит уровень воды до верха сифона. Сифон наполнится и вода потечет в другую бочку. Уровни обоих бочек выровняются и теперь будут расти синхронно. (а две бочки вмещают воды в 2 раза больше чем одна). Когда и вторая бочка наполнится, сработает и ее сифон и подключит третью бочку и т.д.
Теперь что будет происходить при расходе воды. Если в одной из бочек установлен насос, то уровень воды в ней будет падать. Но падать он будет и в других подсоединенных бочках. А в тех бочках которые не подключились, он так и останется на прежнем уровне. Когда уровень упадет до нижнего обреза трубки сифона, бочка «отключится» от системы.
Из чего можно сделать сифон? Проще всего - из пластиковой жесткой трубки, согнув ее на 180 градусов. Можно, конечно, согнуть и металлическую. Можно собрать сифон и из двух сантехнических «поворотов» на 90 градусов. Для герметизации соединения «сифон – бочка» используем фланцы, герметики, эпоксидную смолу и пр. На тот конец сифона, что находится внутри бочки, надеваем отрезок шланга «почти до дна», на другой - соединительный шланг до другой бочки.
Теперь надо «настроить» бочки в системе. Ведь вряд ли они все стоят на одном уровне относительно земли. Определяем, какая из бочек у нас наполняется раньше всех при дожде (или куда проще всего наливать воду из колодца или скважины) – «бочка – донор». Так же определяем бочку, из которой удобнее всего забирать воду для полива (насосом или ведрами – лейками) - «бочка – разбор». Наиболее удобно, когда это будет одна и та же бочка. Тогда даже при небольшом дожде вода не будет растекаться по всем бочкам, а будет копиться в одной до максимально возможного уровня. И только при переполнении подключать вторую бочку.
Регулируя уровень расположения сифона определяем очередность подключения бочек. В каждой следующей бочке «выходной» сифон должен располагаться чуть ниже «входного». Тогда бочки будут подключаться действительно последовательно.
Бочки не обязательно соединять последовательно, что бы не делать в бочке по 2 сифона. Можно и параллельно, разветвляя соединительный шланг тройниками. Правда мы при этом потеряем эффект «максимально высокого уровня воды» в разборной бочке.
Вот так можно соединить дождевые бочки в единую систему и не терять драгоценную дождевую воду при их переполнении.

Как сделать подставку для цветов из пластиковых труб. Что можно сделать из труб ПВХ своими руками: 20 идей для дачи

Трубы ПВХ пользуются популярностью у рукастых и умелых дачников. И не только по прямому назначению, но и как материал для всевозможных полезных самоделок.

Что можно сделать из таких вот труб? Очень много полезных вещей!

Фантазия мастеров-изобретателей поистине неистощима, поэтому мне удалось собрать далеко не все идеи, но я думаю, тут важно вовсе не количество. Главное — по-новому взглянуть на привычный материал, а там и идеи его полезного использования в собственном дачном хозяйстве не заставят себя ждать.

Так что я приглашаю вас полистать сегодняшнюю подборку и зарядиться вдохновением. А если вы уже что-то мастерили из полипропиленовых труб, обязательно расскажите о своем опыте и впечатлениях в комментариях, договорились?

10 идей для сада и огорода

Никогда бы не подумала, что возможности использования труб в саду и огороде столь разнообразны. Лично мне приходили в голову разве что парники и теплицы, но оказалось, что идей значительно больше! Некоторые из них впечатляют своей оригинальностью, другие покоряют практичностью.

Идеи самоделок из труб для сада и огорода восхищают оригинальностью, практичностью и разнообразием

Я выбрала из них десятку лучших, с моей точки зрения: наиболее полезных в хозяйстве и достаточно простых в реализации.



Заборы, калитки и садовые ширмы

Использовать трубы таким образом мне бы точно в голову не пришло, пока не увидела эти фотографии. Особенно впечатлило фото слева — это ж сколько нужно труда и терпения, чтобы сперва нарезать кольца одинаковой толщины из труб разного диаметра, потом подобрать их таким образом, чтобы заполнить заданную площадь, а затем надежно скрепить. Но результат определенно того стоил.

От простых до очень изящных конструкций

Используя трубы ПВХ, можно огородить весь участок или отделить его часть (например, огород или палисадник), сделать ограждение для террасы или садовые ширмы для зонирования территории. Они могут быть сугубо утилитарными, а могут приобрести и весьма изящный облик — все в ваших руках.

Ограждения из труб на любой вкус и для любых целей

Практичная идея — использование труб в качестве каркаса для ограждения из сетки. Так можно не только забор сделать, но и, например, летнее жилище для кур.

Вольеры и летние домики для кур

Плюсы дачного куроводства уже оценили многие. И пожалуй, сложнее всего бывает найти бюджетное решение для сооружения курятника и выгула, особенно если речь идет о сезонном, а не круглогодичном содержании. Но трубы ПВХ и тут выручают:

Нужен летний вольер для кур и цыплят? Трубы ПВХ выручат!

Варианты подобных сооружений могут быть разными. В том числе, есть довольно остроумные мобильные решения, что весьма практично: куры очень быстро превращают зеленую полянку в вытоптанную пустыню, так что регулярный переезд пойдет на пользу и им, и ландшафту.

Сооружение может быть не только стационарным, но и мобильным

Теплицы и парники

Вот уж для чего полипропиленовые трубы подходят идеально. Причем конструкцию можно подобрать на любой вкус и уровень мастерства. Если навыков работы с этим материалом нет совсем, как и необходимых для такого дела инструментов, можно обойтись даже без них — пример вы найдете в публикации Бюджетная теплица из пленки. Советы от садового

Теплицы и парники из полипропиленовых труб — быстро, удобно, практично и надежно

Кстати, обратите внимание: конструкции на двух верхних фото могут с равным успехом выступать как в роли теплицы, так и в качестве летнего куриного жилья. А парник на фото внизу справа блестяще сочетает сразу две функции труб: они и каркасом служат, и полив обеспечивают.

Опоры для растений

Отлично получаются из труб ПВХ разнообразные виды опор для садово-огородных культур: арки, шпалеры, ограждения для ягодных кустарников. Такой опыт есть и у одной из наших читательниц: Опора для вьющихся растений из труб ПВХ.

Из труб можно смастерить самые разные виды опор для растений

А другая рассказывала о том, как сделала из обрезков труб симпатичный заборчик для кустов. И кстати, он может быть не только изящным декоративным, но и удобным практическим решением, которое подойдет как для смородины с крыжовником, так и для пионов или других растений, кусты которых склонны разваливаться в пору цветения или плодоношения.

Опоры для кустарников из полипропиленовых труб

Ну а потом, освоив работу с трубами в совершенстве, можно переходить к изготовлению более сложных и трудоемких декоративных опор и элементов садового дизайна.

Как сделать паяльник для полипропиленовых труб своими руками. Самодельный паяльник для полипропиленовых труб

Нередко при эксплуатации бытовых водопроводных систем из полипропилена возникает необходимость в их ремонте или наращивании, что невозможно без специального оборудования для пайки. В качестве подходящего для этих целей инструмента обычно используются покупные приборы особой конструкции, высокая стоимость которых вынуждает пользователей задуматься об их изготовлении своими руками.

Данный подход хорош не только тем, что позволяет сэкономить значительные средства и не тратить время на освоение приёмов работы с незнакомым оборудованием. Благодаря самостоятельному изготовлению удаётся изучить все тонкости обращения с такими приспособлениями, что, в конечном счёте, сказывается на качестве пайки полипропиленовых и других пластиковых труб.

В том случае, когда принято решение об изготовлении паяльника для труб своими руками – сделать это можно, воспользовавшись оставшимися в хозяйстве старыми запчастями. Один из наиболее распространённых вариантов его изготовления из подручных средств предполагает использование для этих целей уже отслужившего свой срок электрического утюга.

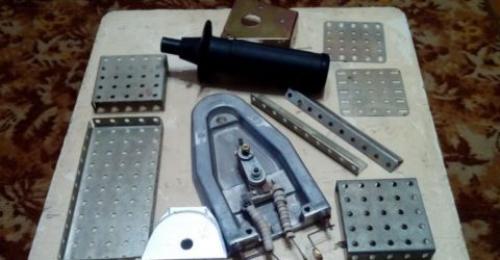

Для реализации этого проекта потребуются следующие комплектующие и запчасти:

• старый утюг, рассчитанный на мощность не менее 800 Ватт;
• пластина дюралюминия подходящего размера;
• стальные планки от старого детского конструктора;
• провода, тумблер, ненужная ручка от разобранной дрели или болгарки, чтоб было удобно держать паяльник.

Паяльник для труб из утюга работает по тому же принципу, что и заводское специализированное изделие. Спираль (ТЭН) нагревается, передает тепло подошве, и вставленной в нее насадке. Это позволяет плавить полипропиленовые трубы, и спаивать их. Температура на самодельном паяльнике выставляется максимальная (должна быть 260-265 ℃). Приготовив все эти детали и материалы, можно будет начать сборку.

Сначала с утюга демонтируется кожух, что позволяет получить доступ к его внутренностям. Затем рабочая часть подошвы срезается посредством болгарки, а на её место имеющимся болтом крепится вырезанная по форме основания пластина из дюралюминия. Далее из запчастей конструктора нужно собрать коробку и надёжно закрепить её на подошве.

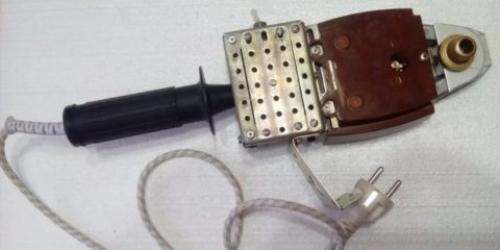

На элементах короба фиксируются тумблер и ручка от болгарки, после чего к переключателю подводится один конец сетевого провода. Второй проводник вместе с отводом от тумблера через асбестовые трубки подсоединяются к нагревательной спирали.

Насадки для фиксации на полипропиленовых трубах придется купить отдельно. При желании параллельно цепи питания можно включить гнездо с лампочкой, ток через которую необходимо ограничить посредством гасящего резистора. Для того чтобы сделать эту простую конструкцию своими руками потребуется минимум времени.

С регулятором нагрева

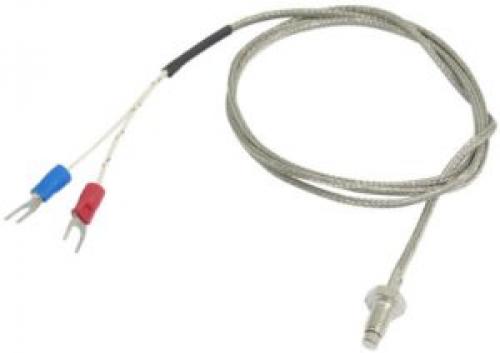

Чтобы контролировать температуру нагрева самодельного паяльника для полипропиленовых труб, устанавливают термопару. Для сборки устройства, оснащённого регулятором нагрева рабочей подошвы, потребуется дополнительные детали и запчасти, а именно:

• терморегулятор, термопара и два наконечника;
• стрелочный индикатор со специальной шкалой (с «нулём» и двумя секторами);
• проводники в изоляции длиной не менее одного метра каждый;
• асбестовая вата.

Ещё до начала работ следует обратиться к токарю и попросить его изготовить два наконечника особой формы (под штуцер и под вывод нагревателя). Размеры этих наконечников выбираются исходя из диаметра подготовленной для сборки трубки.

Прядок сборки своими руками паяльника для полипропилена с терморегулятором выглядит так:

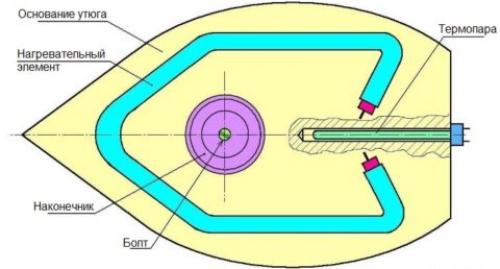

1. Сначала с утюга удаляется кожух, после чего с его подошвы демонтируется регулятор температуры, а также все ненужные детали и проводка. После такой разборка должна остаться чистая гладильная плита.
2. Затем с помощью дрели в наконечниках просверливаются отверстия диаметром порядка 6-ти миллиметров, после чего они прикручиваются болтами к очищенному от посторонних деталей корпусу (со стороны «носика»). С противоположной стороны подошвы в ней просверливаются отверстия диаметром, подходящим для монтажа корпуса термопары.
3. К термопаре подпаиваются провода длиной порядка одного метра. Вслед этим посредством таких же проводников осуществляется подводка к нагревательной спирали. Все эти провода выводятся наружу через имеющееся в рукоятке утюга отверстие. Сама она крепится непосредственно на кожухе.
4. На завершающем этапе работ пространство между кожухом и плитой заполняется асбестовым материалом (ватой), выполняющим функцию теплоизолятора. По завершении этой операции кожух возвращается на место, в результате чего получается корпус с двумя парами выведенных наружу проводников.

Видео как соединять пластиковые трубы для водоснабжения
