Как соединять ПНД трубы для водопровода Статьи. Сварное соединение

Для неразъёмного соединения полиэтиленовых труб необходимо специальное оборудование. Сварной шов образует сплошной шов, но прибор стоит дорого, что в итоге сказывается на стоимости строительства и ремонта коммуникаций. Также стоит отметить невозможность повторного соединения в случае ошибки.

Сварной шов на магистрали Источник www.gnb-teh.ru

Подобного рода монтаж проводится 2 способами: стык в стык или посредством электромуфты. В первом случае концы труб подлежат плавлению. Второй вариант подразумевает использование полиэтиленовой детали со встроенной металлической спиралью. Последнюю нагревают с помощью электрического тока, что способствует образованию сварного шва.

Разъёмное соединение

Разъёмное соединение предполагает возможность демонтажа и повторного соединения труб без нарушения целостности труб и разборки всей магистрали. Для монтажа труб ПНД используются специальные герметичные фитинги, которые можно использовать неоднократно. Преимуществом такого способа является отсутствие необходимости в специальном оборудовании и недорогие муфты.

Подобный способ рекомендован для устройства каналов, которые не подвергаются высокому давлению. Соединения также могут быть реализованы двумя путями: Компрессионные фитинги достаточно прочно закрепить. Раструбный узел устраивается редко, так как выделяется относительно слабой герметичностью. Монтаж подразумевает вставку одного патрубка в другой и размещение между ними уплотняющей резиновой прокладки.

Раструбное соединение патрубков Источник www.kozansutesisatcisi.com

Фитинги

В зависимости от конструктивного исполнения фитинги могут быть использованы в качестве соединительных деталей на прямом участке, разветвлённых и поворотных. Также рассматриваются варианты переходников относительно диаметров труб и разнородных материалов. Отдельным видом являются заглушки.

Соединение ПНД трубы фитингами производится в 4 действия:

выбор муфты в соответствии с диаметром и глубиной погружения в неё патрубка;
обеспечение максимального скольжения посредством мыльного раствора;
раскручивание гайки и вставка трубы до нужного предела.

Завершающим действием является фиксация изделий. Для этого нужно до упора затянуть прижимную гайку. От степени затягивания зависит уровень герметичности узлового соединения.

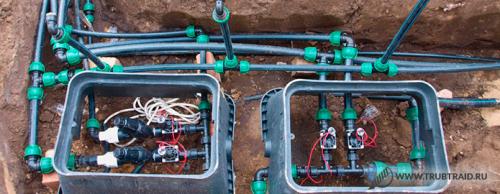

Фитинги для устройства трубопровода Источник the-master.ru

Узловые соединения труб из ПНД и других материалов

В старых домах и квартирах проведены каналы для воды, газа и стоков из стали или чугуна. Многие заменили коммуникации на полипропилен или металлопластик. В случае с устройством новых систем из полиэтилена низкого давления, чтобы не разбирать всю магистраль, узловые соединения устраиваются между разными материалами.

Технология пайки полипропиленовых труб: подготовка и процесс

Как соединить трубу ПНД с металлической трубой

Для устройства такого соединения существуют фитинги с разными концами. Для монтажа с трубой ПНД входная часть изготовлена из полиэтилена и имеет гладкую текстуру. Другая сторона представлена металлическим цилиндром с внутренней резьбой.

Другой вариант предполагает установку фланцев. Они также исполнены из аналогичных трубам материалов. В результате стягивания накладок болтами получается надёжное сцепление.

Как соединить ПНД трубу с металлической. Неразъемное соединение полиэтилен-сталь

Неразъемное соединение ПЭ-сталь (НСПС) или переходник ПЭ-сталь широко применяется в процессе строительства систем напорной канализации, водоснабжения и газоснабжения для осуществления перехода с металлических труб на пластиковые или в обратном порядке, а также при монтаже и врезке трубопроводного оборудования. Переходник ПЭ-сталь не нуждается в техническом обслуживании, а устанавливать можно прямо в земле без применения колодцев на прямых частях трубопровода.

Неразъемный переходник ПЭ-сталь – это соединение, сформированное в результате сварки металлического патрубка трубопровода с пластиковым. Величина патрубков должна соответствовать специальному документу, который устанавливает технические требования.

Предельно допустимое рабочее давление для труб водопровода марки ПЭ80 составляет 1,25 МПа, для ПЭ100 – 1,6 МПа. Максимально допустимое рабочее давление для труб газопровода ПЭ80 – 0,64 МПа, а для ПЭ100 – 1,0 МПа. Для производства НСПС применятся полиэтиленовая труба низкого давления в соответствии с ГОСТом.

Самая важная функция данной детали – крепкое и непроницаемое сцепление трубы или металлического элемента с ПЭ-трубой аналогичного диаметра. Зачастую неразъемное соединение используют для того, чтобы прикрепить запорно-регулирующую арматуру на пластиковый трубопровод и постепенно заменить части металлического трубопровода на полиэтиленовые.

Стыковка выполняется за счет технологии терморезисторной сварки, которая осуществляется с помощью специально предназначенного аппарата. Происходит нагревание конца ПЭ-трубы до вязкотекучего состояния, после чего под действием давления образуется соединение с металлом. Применение специальных пластиковых муфт увеличит степень сцепления и даст возможность использовать данный вид соединения в трубопроводах с высоким напором. Однако, муфты не обязательны.

Соединение ПЭ-сталь предоставляет следующие возможности:

использовать его вместо заглушки;
использовать запорную установку из металла на пластиковых трубах;
применять для подводки газопровода;
произвести врезку из полиэтиленового трубопровода в стальной;
постепенно осуществить замену металлического трубопровода на пластиковый.

Как соединить ПНД трубу под землей. Соединение труб ПНД под землей

Пластик уже давно занял лидирующую позицию на рынке сантех- и стройсырья, уверенно вытеснив металлические и чугунные изделия. И полиэтиленовые трубы, превосходя по множествам характеристик своих аналогов, активно применяются в прокладке магистралей различного назначения.

Они могут использоваться, как в наземных, так и подземных системах. О том, как происходит соединение ПНД труб под землей, читайте далее.

Варианты создания узлов

Учитывая то, что полиэтилен по своим характеристикам сильно отличается от своих аналогов, монтаж таких систем осуществляется иными методами. Так, существует три технологии стыковки труб ПНД:

Неразъемное, которое подразумевает сваривание деталей трубопровода.
Разъемное соединение, основным крепежным элементом которого является фланец.
Разборное, при котором фрагменты труб соединяются компрессионными фитингами .

При выборе оптимального варианта монтажа трубопровода учитываются несколько основных моментов:

тип носителя;
условия прокладки и эксплуатации магистрали;
строительные нормы и требования.

Метод соединения при помощи фитингов подходит для магистралей, состоящих из коллекторов с небольшим внутренним диаметром. Обычно стыковка деталей таким методом производится на неответственных участках сетей водоснабжения.

Сварочный метод стыковки применяется для реализации инженерных проектов любой сложности. При этом, тип носителя и размер магистрали роли не играет. Исключение составляют лишь случаи, когда нужно произвести соединение ПНД коллектора с металлической или выполненной из другого полимера трубой.

Фланцевое разъемное стыкование практикуется на магистралях с диаметром от 50 см и больше (водопроводы, газопроводы ).Также фланцы могут устанавливаться при подключении к трубопроводу запорной арматуры, позволяющей регулировать движение носителя в системе.

Согласно требованиям и строительным нормам, подземные трубопроводы из ПНД материалов должны монтироваться сварочным методом. Разборные стыки на линии обустраиваются в виде отдельных установок – водопроводных колодцев.

Нюансы монтажа подземного трубопровода

Методом неразъемного стыкования обычно монтируется трубопровод, по которому носитель подается под давлением. Стыкование фрагментов при этом может производиться при помощи сварки механического типа или посредством электрогидравлической установки.

Магистрали для безнапорных систем (например, канализацию ), как правило, делают разборными.
Также метод разборного соединения посредством фитингов (муфтами, фланцами, обжимными цангами) практикуется на участках, где планируется изменение конфигурации трубопровода в процессе эксплуатации. Такой вариант соединения фрагментов коммуникационных сетей является наиболее популярным, так как позволяет в кратчайшие сроки реализовать проект коммуникаций при небольших затратах.

В соответствии с регламентом эксплуатации ПНД коллекторов, их можно монтировать разъемным методом в системах водопроводов. Но тот же вариант соединения не подходит для газопроводов. Связано это с тем, что при использовании фитингов соединения получаются не достаточно надежными для такого вида носителя. Помимо этого, образованные фитингами стыки не должны засыпаться землей, чему противоречат действия некоторых владельцев дачных участков и частных домов.

Для обустройства систем подачи жидкости и газа в земле лучше выбирать сварной способ соединения, который обеспечит надежную и герметичную состыковку отрезков труб. Выполняется такой монтаж специальным оборудованием одним из способов, которые требуют знания технологии процедуры:

Стыкование сплавлением торцов. Сварка встык может быть проведена после сборки и надежной фиксации всего узла. Спайка труб происходит за счет нагрева краев, вследствие чего получается крепкая, герметичная, монолитная конструкция.
Соединение электросварными муфтами производится поэтапно. Сначала подготавливаются фрагменты труб — зачищаются их торцы, которые впоследствии вставляются в установку с нагревательным элементом внутри. Путем нагрева спирали происходит спайка краев коллекторов. При этом, температуру плавления определяет сам сварочный аппарат на основании данных об изделии.

Перед тем, как соединять между собой отдельные фрагменты ПНД трубопроводов, стоит убедиться в том, что подобранные детали изготовлены из одного и того же сырья. От выполнения этого условия зависит качество будущего узла (герметичность и долговечность). Владея специальным оборудованием и достаточной информацией о технологии соединения труб ПНД, можно смонтировать коммуникационную систему даже самостоятельно.

Как соединить трубы ПНД разного диаметра. Преимущества и недостатки труб ПНД

К преимуществам ПНД труб относятся:

Невосприимчивость к любого рода растворителям. При температуре до 80 ͒С трубы из ПНД не растворяются вовсе. При достижении этой температуры — только в специальных растворителях. Вода наносит вред только при температуре от 180 ͒С.
Не подвергаются коррозии. Это проблема известна для всех металлических труб, которые под действием воды и воздуха со временем начинают окисляться. ПНД трубам коррозия не страшна, поскольку в их составе нет металлов.
Гладкая внутренняя поверхность. Шероховатости и неровности приводят к накоплению разного рода загрязнений. Со временем такая грязь способная почти полностью перекрывать просвет. Трубы ПНД гладкие, потому ничего не мешает ламинарному течению жидкостей по ним.
Долговечность. Производители обещают, что их продукция способна прослужить до 50 лет. Стоит учитывать, что эта цифра была получена теоретическим путем. Полиэтилен высокой плотности был введен в эксплуатацию около 60 лет назад, потому достоверных данных о таком сроке службы еще не получено.
Гибкость. ПНД трубы очень гибкие, их даже можно свернуть в рулон. Это неоспоримое преимущество в том случае, если их прокладывают через неровную местность.
Высокая прочность. ПНД — прочный, герметичный и в то же время эластичный материал. Он не протекает, не ломается и не перегибается. Благодаря гибкости и прочности они хорошо зарекомендовали себя даже в сейсмически активных районах.

Соединение ПНД труб с насосом. Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений . Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин.

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована.

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

Соединение ПНД трубы с металлическим краном. Какой способ соединения лучше

Подсоединять кран к трубе ПНД через неразъёмные соединения не стоит. В первую очередь это может стать проблемой при ремонте и замене арматуры. Напомним, что в кранах, задвижках и клапанах имеются подвижные детали, срок службы которых намного меньше, чем самого трубопровода. Поэтому при ответе на вопрос, как к ПНД-трубе подключить кран, почти всегда выбирают разборное соединение. Выбор способа монтажа определяется с учётом следующих обстоятельств:

назначения трубопровода;
места установки с точки зрения доступа к месту проведения работ;
типа крана – проходной или концевой;
диаметра труб и т. д.

Для установки проходных кранов и задвижек в напорных трубопроводах большого диаметра выбирают фланцевые соединения. Они выдерживают любые нагрузки (скорее разорвёт трубу, чем разрушатся фланцы). Этот способ соединения требует очень точной подгонки соседних элементов по размерам. Для ПНД-трубопроводов меньших диаметров (до 110 мм) подходят краны с обжимными (компрессионными) муфтами. Если вам нужно надеть на трубу ПНД кран , такой способ монтажа станет лучшим решением.

Для установки концевой (водоразборной) арматуры проще всего соединить фитинг ПНД с металлическим краном. Переходные фитинги от пластика к металлу и наоборот могут иметь вид уголка или муфты. Один из их концов предназначен для соединения под пайку, а другая сторона из металла с наружной или внутренней резьбой – для обычного разборного резьбового соединения. Подключить кран к ПНД-трубе через такие переходники не составит труда.

При соединении ПНД трубы с металлическим краном выбор способа монтажа зависит от диаметра трубы и типа крана.

Фланцевые соединения

Для установки проходных кранов и задвижек в напорных трубопроводах большого диаметра выбирают фланцевые соединения.

Это надежный способ соединения, который выдерживает любые нагрузки, но требует точной подгонки соседних элементов по размерам.

Обжимные (компрессионные) муфты

Для ПНД-трубопроводов меньших диаметров (до 110 мм) подходят краны с обжимными (компрессионными) муфтами.

Этот способ монтажа прост и не требует точной подгонки, но может иметь ограничения по диаметру трубы.

Переходные фитинги

Для установки концевой (водоразборной) арматуры проще всего соединить фитинг ПНД с металлическим краном.

Переходные фитинги от пластика к металлу и наоборот могут иметь вид уголка или муфты.

Один из концов предназначен для соединения под пайку, а другая сторона из металла с наружной или внутренней резьбой – для обычного разборного резьбового соединения.

Подключить кран к ПНД-трубе через такие переходники не составит труда.

Источник: https://postroivsesam.info/stati/soedinenie-trub-pnd-i-pvh-mezhdu-soboy-stykovka-pnd-s-polipropilenovoy-truboy

Как соединить трубу ПНД 110. Особенности монтажа

Сочленение отдельных участков проводящей гидромагистрали может происходить двумя различными способами – разъемным и неразъемным . Как соединить трубы ПНД без сварки — фитингами? Выбор метода обусловлен назначением данного сооружения.

Неразъемное соединение чаще всего применяется, если жидкость туда будет подаваться под давлением. Крепление фрагментов трубопровода встык производится посредством механической или электрогидравлической сварки.

Разъемные водопроводы создаются в случае монтажа самотечных систем. Например, это может быть домовая канализация, где вода однозначно не будет поступать под давлением. Также разборным способом собираются устройства из элементов малого сечения, от 50 мм и ниже и проводящие магистрали, где заведомо предполагается смена конфигурации в процессе эксплуатации трубопровода.

Разъемное совмещение труб ПНД может быть фланцевым, муфтовым, цанговым обжимным, то есть, посредством фитингов . Данный способ считается наиболее технологичным и менее трудозатратным.

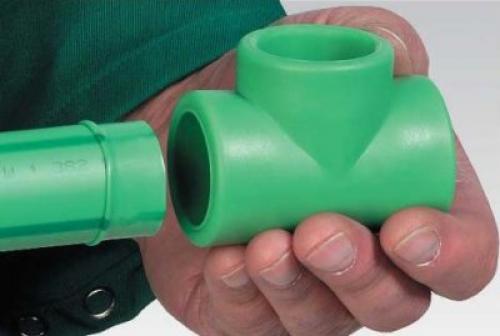

Фитингом в сантехнике называется соединяющая часть трубопроводной системы, которая устанавливается в местах стыковки протоков, разветвляющихся участков устройства, поворотов, сочленениях фрагментов различного диаметра.

Также соединительные запчасти монтируются в местах предполагаемой разборки проводящей магистрали с целью ремонта, подключения дополнительных элементов или смены конфигурации.

Как соединить трубы ПНД без сварки. Неразъемные соединения

В отдельных случаях, связанных с соединением труб, изготовленных из ПНД, целесообразнее использовать не фитинги, а сварку, которая может выполняться по двум основным технологиям:

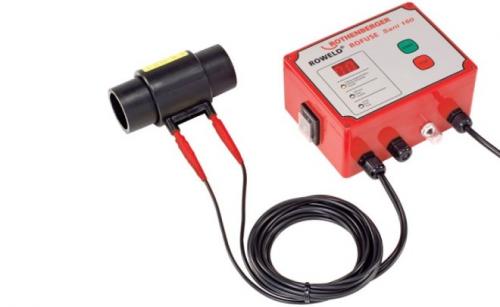

Электромуфты – это соединительные элементы, изготовленные из полиэтилена, во внутреннюю часть которых вставлена электрическая спираль. В процессе монтажа трубопроводов на спираль таких муфт подается напряжение, что приводит к плавлению пластика и формированию надежного соединения.

Для работы с электромуфтами используют специальный сварочный аппарат

Чтобы, используя электромуфты, получить надежное и долговечное соединение труб, изготовленных из ПНД, необходимо соблюдать следующие условия.

Участки изделий, которые будут непосредственно задействованы в формировании соединения, должны быть тщательно зачищены.
Во время разогревания и остывания соединяемым элементам необходимо обеспечить полную неподвижность.

Чтобы выполнить соединение труб из ПНД методом стыковой сварки, как уже говорилось выше, необходимо наличие специального оборудования. Суть данного метода заключается в том, что торцы соединяемых труб предварительно разогреваются и доводятся до определенного состояния по степени своей пластичности, а затем прижимаются друг к другу и выдерживаются в таком положении до полного застывания пластика. После полимеризации пластика создается надежное и долговечное соединение труб. Следует иметь в виду, что надежное и герметичное соединение можно получить данным способом только в том случае, если поперечное сечение стыкуемых труб имеет форму ровного круга, без эллипсности.

Порядок сварки труб ПНД

К сварным соединениям, при помощи которых выполняют монтаж труб, изготовленных из ПНД, предъявляются следующие требования.

Поверхность сварного шва ни в одной из своих точек не должна располагаться ниже наружной поверхности соединяемых изделий.
Высота валика сварного шва может находиться в следующих пределах: для труб с толщиной стенки до 5 мм – 2,5 мм; для труб, толщина стенки которых находится в интервале 6–20 мм, – не более 5 мм.
Допускается смещение стыкуемых труб относительно друг друга, величина которого не должна превышать 10% от толщины их стенок.
