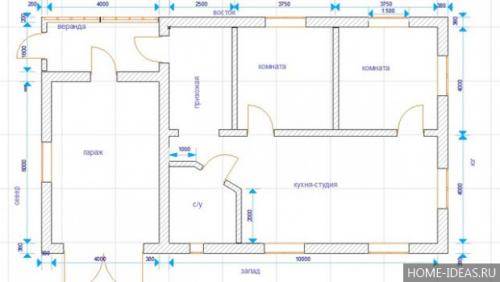

Схема одноэтажного дома. Проекты одноэтажных домов

Схема одноэтажного дома. Проекты одноэтажных домов

Одним из преимуществ строительства нового дома является то, что вы можете начать с нуля с плана этажа. Новый план дома — это ваша возможность создать то, что идеально подходит для вашей семьи и образа жизни. Мы собрали для вас современные проекты одноэтажных домов бесплатно с чертежами и фотографиями.

Топ 10 проектов одноэтажных домов

1. Проект небольшого современного дома 60 м² для небольшой семьи.

Этот небольшой современный дом идеально подходит для небольшой семьи. Он имеет две спальни стандартного размера и общий туалет и ванну.

Небольшой современный дом общей площадью 60 м² может быть построен на участке площадью 164 кв.м. с шириной 11,5 метра и глубиной 14,3 метра.

Несмотря на то, что это небольшой дом, в его дизайне используются простые, но современные элементы. Он окрашен в оттенки оранжевого и белого, что придает ему более свежий и современный вид. В этом небольшом современном доме с акцентными стенами из кирпича.

Крыша, покрытая длинным пролетом из оцинкованного железа, отделана под черепицу.

В этой конструкции дома две спальни. Напротив гостиной находится большая спальня, которая может быть преобразована в главную спальню. Другая спальня меньшего размера расположена напротив обеденной зоны. Во всех спальнях есть встроенные шкафы.

2. Проект практичного одноэтажного дома в классическом стиле с террасой площадью 142 м²

Подробнее об этом проекте здесь .

3. Проект одноэтажного дома из кирпича площадью 100 м²

4. Проект одноэтажного дома с тремя спальнями площадью 121,5 м²

5. Проект одноэтажного дома с тремя спальнями и гаражом

6. Проект одноэтажного дома с четырьмя спальнями

7. Проект одноэтажного дома площадью 136 м²

8. Проект одноэтажного оригинального дома площадью 183 м²

9. Проект одноэтажного дома площадью 142 м²

10. Проект одноэтажного дачного дома с верандой

Проекты одноэтажных домов с гаражом: чертежи и фото

Обеспечить свой машине защиту — это обязанность каждого ответственного автолюбителя. Часто получается так, что хозяева начинают строить дом, и лишь после этого осознают, что место для машины не предусмотрено. Ставить её за воротами небезопасно и непрактично. Гараж может быть как отапливаемым, так и неотапливаемым, но он убережет автомобиль от перепадов температуры, града, веток и преступников.

Проекты одноэтажных домов с тремя спальнями: чертежи и фото

Для семей с двумя детьми идеально подойдут проекты, в которых предусмотрены три отдельные спальни. Таким образом все будут иметь своё пространство, а между детьми не будет возникать конфликтов. В отдельной комнате каждый сможет заниматься любимым делом. А у родителей не будет проблем с оформлением детских.

Также проект с тремя спальнями подойдет для тех людей, у которых часто остаются гости на ночь. Вы сможете с комфортом разместить всех задержавшихся допоздна, а утром угостить их завтраком.

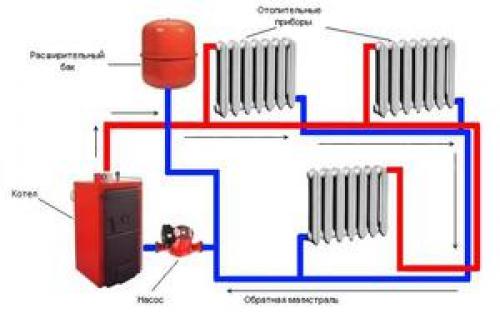

Схема закрытой системы отопления с насосом одноэтажного дома. Особенности схемы закрытой системы отопления

Схема отопления закрытого вида имеет некоторые особенности. Циркуляционный насос и расширительный бачок могут находиться в одном помещении вместе с котлом нагревания. Такая особенность имеет определенные преимущества – общая длина трубопроводов уменьшается, а также отпадает необходимость устанавливать трубы большого диаметра и соблюдать при монтаже углы наклона .

Кроме того, такое оборудование лучше всего устанавливать на обратной магистральной трубе. Насос может дольше эксплуатироваться, если по нему проходит теплоноситель с низкой температурой.

Схема отопления открытого вида содержит определенные ограничения по размерам, поэтому ее можно использовать для небольших помещений. У закрытой системы отопления таких ограничений нет.

Плюсы и минусы отопления закрытого вида с принудительной циркуляцией

Отопление закрытого вида имеет свои достоинства и недостатки, но все же плюсов у него гораздо больше, чем минусов.

К достоинствам закрытой системы относятся:

• Большая теплоотдача.
• Возможность применения труб меньшего диаметра, что делает монтаж более экономным. Трубы одинаковой длины, но с меньшим диаметром стоят гораздо ниже, чем трубы большего диаметра.
• Благодаря герметичности уменьшается вероятность возникновения коррозии.
• Отсутствие испарения теплоносителя.
• Продолжительность работы котла выше из-за уменьшения разницы температуры на выходе и входе.
• Возможность использовать антифриз в качестве теплоносителя.
• Монтаж такой системы упрощается, поэтому нет необходимости высчитывать длину, высоту, уклон и диаметр труб для отопления с принудительной циркуляцией .
• Схема закрытой системы отопления экономит тепло, в результате расход топлива уменьшается.

Недостатки такой системы следующие:

• Энергозависимость, т. е. для циркуляционного насоса необходимо электроснабжение. Для решения этой проблемы необходимо обеспечить отопительную систему бесперебойным и независимым источником электричества.
• Циркуляционный насос сам по себе стоит не очень дорого, однако, монтаж системы получается достаточно дорогим.
• Для работы насоса требуются постоянные затраты на электричество.

Схема одноэтажного дома с мансардой. Чертежи и проекты одноэтажных домов с мансардой — 65 фото лучших вариантов

Проекты одноэтажных домов с мансардой – оптимальный вариант для. Компактный и вместительный коттедж подойдет для проживания семьи с детьми.позволит увеличить количество жилых комнат без расширения площади самого строения.

Проект красивого одноэтажного дома с мансардным этажом и большим крыльцом

, а высота чердачного этажа не меньше человеческого роста. Рекомендуют высоту в 2,2 метра. В градостроительных документах мансардный этаж приравнен к полноправным жилым помещениям.Выбирая междуи домом с мансардой, второй вариант выгоднее. Достоинства:

• теплее одноэтажного, поскольку;

  Кирпичное одноэтажное строение с мансардой и пристроенным гаражом

• строительство обойдется дешевле: большая площадь, чем у одноэтажного и меньший расход стройматериалов, чем при возведении двухэтажного;
• занимает меньше площади, чемс таким же количеством помещений;
• коммуникационные системы будут меньшей протяженностью, чем в одноэтажном;
• малый вес позволяет строить двухуровневый дом на недорогоми на участках с проблемным грунтом.

Чтобы коттедж был уютным и комфортным нужно учесть нюансы проекта. Необходимо продуматьи принять во внимание особенности мансардных окон.

можете на нашем сайте по ссылке.

Частные особняки с террасой и мансардой: из чего строят

Дляплощадь здания должна быть не меньше 100 м². Террасу можно перенести на, а на. Выбор строительных материалов неограничен:

• кирпич;
• пеноблоки;
• каркасные конструкции;
• оцилиндрованные бревна;
• профилированный брус;
• керамзитобетонные блоки;
• газобетон.

Проект одноэтажного дома из оцилиндрованных бревен с несимметричной крышей и мансардой

Дома с мансардой из кирпича. Строительный материал с хорошими техническими характеристиками. Для возведения используют керамику разных марок. Наружную отделку делают лицевым кирпичом. Из минусов – цена.. Преимущество такого строительства – простота, скорость сборки, отсутствие усадки. Конструкции имеют малый вес — можно закладывать облегченный фундамент.Деревянные дома. Строят из ошкуренного или оцилиндрованного бруса. Из минусов – большая усадка. Из плюсов – экологичный материал, хорошая теплоизоляция. Другой вариант – проекты. По сравнению с бревном он уже очищен и высушен, усадка минимальная.. Недорогой материал, применяется для строительства. Небольшой вес и крупные габариты блоков сокращают время кладки. Пористая структура пенобетона хорошо удерживает тепло.

Планировка и эскиз коттеджа из газобетона с обустроенным чердачным этажом

Дома из керамзитобетона . Здания, построенные из блоков, прочные с, низкой теплопроводностью, огнестойки. Дома с мансардой из газобетона. Достоинства материала – небольшой вес, высокие показатели тепло-, шумоизоляции, морозоустойчивость, огнестойкость.

Варианты проектов домов с мансардой до 150 кв м

Планы таких зданий содержат все необходимые для проживания помещения. Зачастую имеют пристроенный гараж, террасу, подвальное и. Популярны проекты домов 100, 120, и 140 м².

Подробная планировка двухэтажного коттеджа до 150 кв.м

Востребованы дома 10 х 10 м. В квадратном здании можно рационально расположить все необходимые помещения. Строение с такими габаритными осями не дает большой нагрузки на основание, поэтому можно закладывать облегченный тип фундамента. Квадратные помещения более удобны для планирования естественного освещения.

Если увеличить площадь до 10х12 можно оборудовать еще одну комнату или просторную гардеробную.

Проекты одноэтажных домов с мансардой и гаражом – удобное жилье, в котором учтены все пожелания владельцев

Над пристроенным гаражом можно устроить еще одну комнату, увеличив площадь мансардного этажа. Между строениями предусмотрен тамбур,. Через него можно попасть в дом, не выходя на улицу.Смотрите в

Дома с подвалом и мансардой

Рациональная и простая планировка. Тамбур главного входа ведет в прихожую вокруг которой сгруппированы основные помещения. На первом этаже расположены гостиная, кухня, ванная комната. На мансардном этаже — две спальни, санузел.отведено под хозяйственные нужды.

С цоколем и мансардой

Такой проект поможет разгрузить площадь первого этажа от вспомогательных помещений:

• перенос втехнических помещений – котельная, вводный узел коммуникаций;
• размещение зоны отдыха –, душевая комната,, бильярдная;
• оборудовать помещения хозяйственного блока – кладовка, мастерская, прачечная;

Строить дом с цокольным этажом выгодно только на участках с глубокозалегающими грунтовыми водами. Иначе расходы по строительству только возрастут.

Как выбрать проект

Застройщики все чаще склоняются к проектам домов с мансардой.

Эскизный проект с планировкой кирпичного дома с обустроенным чердачным помещением

Чтобы такое жилье было комфортным, к выбору стоит подойти обдуманно, учесть все нюансы:

• нагрузка конструкции на фундамент;
• тип грунта;

Для полного понимания вопроса, изучим все требования по пунктам.

Схема отопления одноэтажного дома с принудительной циркуляцией. Как планировать систему с принудительной циркуляцией

Для начала нужно определиться с мощностью котла. Сделать это можно снова-таки по усредненным номам: на 10м 2 площади берут 1Квт мощности котла. Если потолки выше 2,5м, требуется ввести увеличивающий коэффициент 1,2. Увеличить мощность нужно и при расположении в северных регионах. Эти нормы – для средней полосы России. Если дом расположен севернее – добавьте еще 30-50%. Также требуется запас в том случае, если дом плохо утеплен, ведь необходимо восполнять потери тепла, которые уходят через стены/пол/потолок. Так что и в этом случае нужно брать более мощное оборудование.

Определиться нужно также с типом подготовки воды для бытовых нужд. Если греть ее будет котел, на это также следует увеличить мощность котла – добавить 30-50% к рассчитанной мощности котла. Подробно о том, как определить мощность котла для отопления читайте тут.

При расчете системы отопления дома нужно определиться с мощность. котла

Затем приступаем к расчету количества радиаторов: как минимум по одному под каждое окно, плюс один радиатор в ванную/туалет. В северных регионах для сохранения тепла неплохо себя показали радиаторы, установленные в коридоре/тамбуре, которые срабатывают как тепловые завесы.

При расчете количества радиаторов исходят из правила: под каждое окно — один радиатор

После того как определились с количеством радиаторов, нужно рассчитать количество секций в каждом. В общем случае считают исходя из площади помещения: есть нормы. Зная площадь помещения, делите его на норму и получаете количество секций. Но это – снова-таки усредненный подход. Тут нужно учитывать также тип разводки и место расположения радиатора в отопительном контуре. Например, однотрубная разводка. Она характеризуется тем, что радиаторы, расположенные ближе к котлу, получают более горячий теплоноситель и нагреваются до более высоких температур. Чем дальше расположен радиатор, тем более холодный теплоноситель его омывает. Потому для компенсации и выравнивания положения в дальних радиаторах увеличивают количество секций или устанавливают их большей площади (высоты и мощности).

Аналогично поступают при двухтрубной разводке, хотя там разница не столь явная: на вход каждого радиатора подается теплоноситель с одинаковой температурой, просто у тех, которые расположены ближе к котлу интенсивность потока через радиатор выше, чем у дальних. Чтобы выровнять потоки на каждом радиаторе ставят термостатические клапана.

Для регулировки теплоотдачи радиатора и компенсации системы устанавливают термостатические клапана

Но в двухтрубной схеме отопления есть вариант с петлей «Тихельмана». Такая схема отопления является изначально скомпенсированной (если радиаторы установлены одинаковые). Но она требует большего количества труб даже по сравнению с обычной двухтрубкой.

Схема системы с принудительной циркуляцией. Дом двухэтажный. Система двухтрубная с нижней подачей, тупиковая схема движения теплоносителя

С количеством, составом радиаторов, типом разводки определились. Нужно определиться с типом и диаметрами труб и типом системы. Какие бывают трубы для отопления и особенности их использования описаны тут .

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

При самостоятельном монтаже системы, после того, как собраны радиаторы и подключены трубы, все систему нужно промыть. И только потом подключать насос и котел. В системах с твердотопливными котлами необходима группа безопасности, в которую входит манометр, клапан вывода воздуха и подрывной клапан, который выставлен на рабочее давление в системе и при его превышении срабатывает автоматически.

На входе в котел линии для подпитки необходимо установить фильтр для защиты контура и оборудования от попадания абразивных или загрязняющих частиц.

Подбор насоса и расширительного бачка неактуален, если планируется поставить настенный газовый котел. Большая часть моделей имеет встроенный расширительный бак и насос. Тогда все что остается – ориентироваться по объему системы, с которым может работать данная модификация. Исходя из этого, подбирать диаметры труб и площадь/мощность батарей.

Схема канализации для частного одноэтажного дома. Правила составления схемы

Работы по планированию канализации частного дома начинаются с составления схемы. Это во многом упрощает задачу и существенно экономит деньги, так как вы сможете более разумно распределить сантехнику, а значит, дополнительных затрат на материалы можно будет избежать. В этом есть ещё один плюс – чем меньше стыков и соединений, тем ниже вероятность прорывов и протечек.

План-схема позволит сократить ненужный расход труб и исключить лишние стыки и соединения

Особенности составления чертежей и схем

В работе над проектом необходимо ориентироваться на технический регламент и нормативные требования, которые можно уточнить в следующих документах:

1. ТКП 45-4.01-51-2007 «Системы водоснабжения и канализации усадебных жилых домов».
2. СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения».
3. СанПиН 4630 «Санитарные правила и нормы охраны поверхностных вод от загрязнения».

Отстойники и выгребные скважины нельзя располагать ближе 4 м до границы соседнего участка и ближе 15 м до скважин с питьевой водой и колодцев.

Где разместить септик? С нашей схемой найти лучшее место на вашем участке не составит большого труда

Этапы составления схемы канализации в частном доме:

• прежде всего, необходимо нанести все точки спуска: санузлы и кухни, душевые комнаты и бассейны, не забывайте о том, что моечным и стиральным машинам тоже необходим постоянный слив воды;
• отдельно выносятся места расположения общих стояков. При составлении схемы канализации частного одноэтажного дома учитываются линейные нагрузки туалетных комнат и кухни. На этом этапе лучше указать диаметр труб, необходимых для устройства сливной системы. Не забывайте наносить на схему места врезок, использования тройников и переходников;
• указываем точки спуска из системы и добавляем к смете необходимое количество кранов, в том числе поливочных;

Не забывайте о том, что чаще всего диаметр отводной трубы для унитаза – 110 мм. Соответственно, такой же диаметр должен иметь и коллекторный стояк.

• точки слива лучше располагать максимально близко к стояку, причём чем больше нагрузка на эту точку, тем ближе к местам сброса её лучше расположить;
• на схему в обязательном порядке наносится линия коллекторного трубопровода до точки выхода из здания. Его укладывают вместе с основанием здания;
• далее на схему наносят линии подвода стоков от каждой точки слива до коллектора. Обратите внимание, что в линии слива от унитаза запрещается делать врезки;
• при планировании следует учесть необходимый угол наклона труб: 3% − для труб диаметром 50 мм, 2% − для труб диаметром 110 мм;
• на схему, кроме трубопроводов для транспортировки стоков, наносится место установки фановой трубы.

Примерный план-схема канализационных сетей внутри здания

После завершения чертежа, касающегося разводки сетей внутри дома, приступают к построению схемы прокладки канализационных труб, ревизионных колодцев на участке вне здания. Эти трубы в будущем будут вести к месту установки септика или слива в централизованный канализационный люк.

Водоснабжение частного дома из колодца от «А» до «Я»: от подготовки котлована до подключения к сантехническим приборам. В специальной публикации нашего портала мы подробно расскажем о том, организовать водоснабжение частного дома из колодца. Вы узнаете плюсы и минусы водоснабжения из колодца, ознакомитесь со схемой водоснабжения и пошаговой инструкцией монтажа.
