Соединение пластиковых труб своими руками. Способы соединения пластмассовых изделий

12.10.2021 в 04:48
Содержание
  1. Соединение пластиковых труб своими руками. Способы соединения пластмассовых изделий
  2. Соединение унитаза с канализацией из пластиковых труб. Соединение унитаза с канализационной трубой
  3. Соединение пластиковых канализационных труб. Строим системы из ПВХ-изделий – фасонные части и способы сборки
  4. Соединение полиэтиленовых труб фитингами. Особенности труб из сшитого полиэтилена
  5. Фитинги для пластиковых труб. Виды фитингов для соединения пластиковых труб
  6. Соединение полипропиленовых труб без пайки. Как врезаться в полипропиленовую трубу без пайки: возможные варианты
  7. Видео соединение пластиковых труб без паяльника. Самый простой способ

Соединение пластиковых труб своими руками. Способы соединения пластмассовых изделий

Соединение пластмассовых труб может проводиться разными способами. Основными из них являются:

  • в раструб;
  • при помощи клеевого состава;
  • резьбовое соединение;
  • диффузная сварка;
  • фланцевые соединения;
  • стыковка с применением цанг;
  • сварка с электромуфтой.

Раструбное соединение труб своими руками чаще применяется в системах с самотеком сред, например, канализационных. Также его можно использовать для водопровода, работающего не под давлением. Для соединений пластиковых труб применимы стандартный клеевой состав либо «холодная сварка», которая подразумевает растворение верхней части полимера под действием конкретного компонента клея и сцепление двух деталей на молекулярном уровне. Так соединяются трубы канализационных, водопроводных систем и сетей, транспортирующих газ.

Соединение пластиковых труб своими руками. Способы соединения пластмассовых изделий

Электромуфтовая сварка — это соединение труб при помощи нагревательного элемента

С металлическими изделиями пластиковые трубы соединяются как резьбовым, так и фланцевым способом. Для диффузной (высокотемпературной) сварки характерен предварительный нагрев деталей в специальном аппарате, а потом их стыковка. При фланцевом соединении труб своими руками используются металлические накладные фланцы либо приварные втулки под них.

Соединению для пластиковых труб с применением цанг характерен монтаж обжимными фитингами. При этом зубцы металлической трубы, врезаясь в изделие, формируют стык. Для сварки с электромуфтой детали проходят очистку и обезжиривание. После подключения тока происходит разогрев труб и формирование соединения.

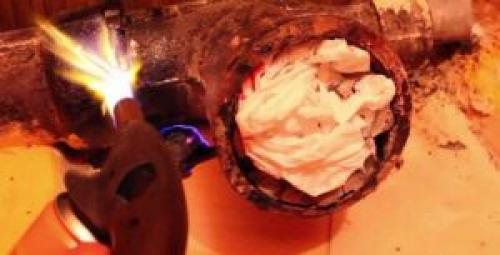

Соединение унитаза с канализацией из пластиковых труб. Соединение унитаза с канализационной трубой

При желании владелец квартиры сам может соединить канализационные трубы с любыми сантехническими приборами.Соединение унитаза с канализационной трубой своими руками дает возможность лично проследить за качеством каждого стыка, и сэкономить на приглашении рабочих.Лишь при соединении труб из разных материалов появляются некоторые сложности.

Пластиковые элементы: как их соединить?

В зависимости от места расположения сточной системы выбирается вариант с наиболее подходящими характеристиками.

Финансовые возможности владельца и заказчика так же влияют на результат и конечный выбор. Есть несколько разновидностей соединений, которые получили самое широкое распространение.

  1. Раструбное соединение.

Здесь важно использовать детали, у которых на одном конце имеется расширение. Именно в эту часть вставляют резиновую прокладку. Либо допускается применение специального раствора. После него прямой конец от второй детали вставляют в первую.

Соединение унитаза с канализацией из пластиковых труб. Соединение унитаза с канализационной трубой

Такую стыковку чаще всего используют внутри зданий, либо в системах, которые расположены горизонтально.

Но система будет долго служить только в том случае, если все элементы выполнены из одного и того же материала.

  1. Термическая сварка.

По сравнению с другими вариантами, этот – самый затратный. Без использования дорогостоящего оборудования решить проблему точно не удастся.

Соединение унитаза с канализацией из пластиковых труб. Соединение унитаза с канализационной трубой

Стыковку делают либо с помощью высокой температуры, которая воздействует на края, либо применяют электрический ток.

Для труднодоступных мест. Есть и другие виды канализационных труб и соединений, фото это подтвердят.

  1. Различные материалы для уплотнения.

Допускают применение не только последнего современного, но и слегка устаревшего оборудования.

Среди устаревших решений в данном случае: уплотнители из резины, чтобы стыковать разные детали, когда разница в диаметре небольшая; использование пряди изо льна для конструкций с меньшим диаметром.

Потом сами конструкции монтируются в трубы с более широким диаметром. Более современная разновидность технологии позволяет просто склеить элементы друг с другом. Предполагает применение специального раствора для этой цели.

Соединение унитаза с канализацией из пластиковых труб. Соединение унитаза с канализационной трубой

Канализационные трубы ПВХ. Как они соединяются?

Соединение унитаза с канализацией из пластиковых труб. Соединение унитаза с канализационной трубой Самостоятельное выполнение работ становится проще, если они проходят на внутренней территории зданий, а не снаружи. Ещё проще – если проводка организуется внутри квартиры. Сложнее будет работать, если нужно это сделать, например, внутри частного дома на два этажа.

  • Склеивание

Такое подсоединение унитаза к канализации предполагает, что есть два сегмента трубопровода с разными диаметрами.

Но разница должна быть небольшой, всего в несколько миллиметров. Мелкая наждачная бумага используется для зашкуривания концов, соединяющихся друг с другом. Потом их поверхность протирается специальным средством для обезжиривания.

Видео — Монтаж ПВХ трубы на канализацию клеем

Специальным средством покрывается деталь с более мелким диаметром. Затем она вставляется в более широкий элемент.

Излишки клея практически самостоятельно выходят из стыка. Сам клей удалять не нужно, именно за счёт него соединение получает надёжную герметизацию. Надо нанести ещё немного клея сверху, когда ободок почти полностью высохнет.

  • Технология сварки

На сегментные концы, которые требуют соединения,. Детали можно вынимать только после того, как удастся поддержать температуру на нужном уровне.

Видео — технология сварки

Их необходимо плотно прижать друг к другу, но не производить вращательные движения. В данном случае очень просто проверить, на каком уровне качества выполнено соединение.

Надо повернуть вокруг своей оси детали, на которых шов уже остыл. Их надо повернуть, в разные стороны друг от друга.

  • С помощью компрессионных фитингов

Необходимо приобретение дополнительных деталей, чтобы сделать стыковку. С фитинга надо скрутить гайку, расположенную сбоку, внутри у которой стоят кольца уплотнения.

Видео — соединение с помощью компрессионных фитингов

В неё вставляется край отрезка трубопровода. Фитинги и детали тоже прижимаются друг к другу. Потом гайка накручивается поверх резьбы.

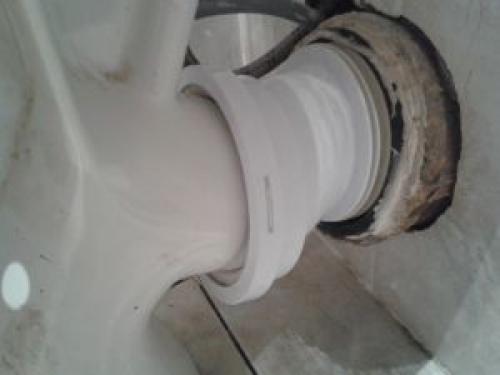

Как канализацию соединить с сантехникой?

Вероятно возникновение некоторых трудностей при соединении унитазов и канализационных систем, если не знать некоторых особенностей.

Способ подводки для такого сантехнического оборудования выбирается в зависимости от конструктивных особенностей. Всего решений несколько.

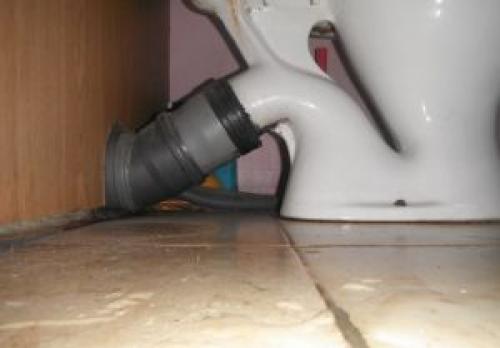

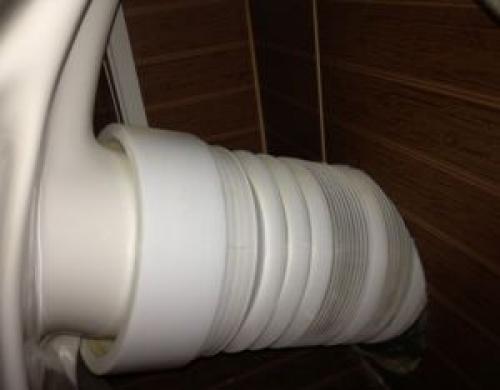

  • Использование гофрированных труб.

Подсоединение унитаза к канализации гофрой подходит для устройств, у которых горизонтальный отвод, либо косой. С применением таких решений не должно возникнуть никаких сложностей. Соединение унитаза с канализацией из пластиковых труб. Соединение унитаза с канализационной трубой Герметиком сначала обрабатываем один край конструкции. Потом он вставляется в трубу. Второй сначала надо подключить к изделию, «всухую». Затем надо сделать первый пробный слив и посмотреть, нет ли где протечек.

          Клей наносится на пол слоем в 5 миллиметров. Остаётся подождать 12-16 часов, прежде чем можно будет пользоваться унитазом.

          Соединение пластиковых канализационных труб. Строим системы из ПВХ-изделий – фасонные части и способы сборки

          Для установки и крепления пластиковых труб, а также для разветвления протекающих по ним потокам используются специальные элементы. Их называют фитингами или фасонными частями. Такие детали позволяют формировать требуемую конструкцию трубопроводов. Под фитингами, применяемыми в процессе сборки внутренней канализации, понимают:

          • крестовины;
          • муфты;
          • уплотнительные манжеты;
          • отводы;
          • ревизии;
          • переходы;
          • тройники.

          Соединения труб ПВХ

          Трубопровод из пластиковых изделий создается при помощи разъемных или неразъемных соединений. В первом случае используются либо фланцы, либо муфты. Такие способы построения канализационной сети не требуют использования специального инструмента и дорогостоящих материалов, что уменьшает затраты на монтажные работы. Неразъемные соединения выполняются при помощи клеящих составов, сварки, особых фитингов. В данном случае соединения получаются максимально надежными, герметичными и долговечными. Но это становится возможным лишь при применении спец. инструмента и особых составов.

          Соединение трубопроводов с помощью фланцев или муфт (они могут быть компрессионными и резьбовыми) позволяет делать полностью разъемную канализационную сеть. Причем все работы проводятся достаточно быстро и без проблем. Но с течением времени разборные узлы начинают раскручиваться, что приводит к подтеканию стыка. Поэтому разъемные соединения сейчас используются редко и исключительно для установки отводов сечением не более 6.3 см от поддонов, ванн и умывальников. Сам процесс монтажа разборного элемента таков. Сначала вы натягиваете на трубу кольцо-уплотнитель и контргайку. Затем помещаете в штуцер муфты трубное изделие и фиксируете соединение еще одной гайкой. Ее необходимо плотно накрутить на резьбу, которая имеется на торце используемой муфты. На этом работа считается оконченной.

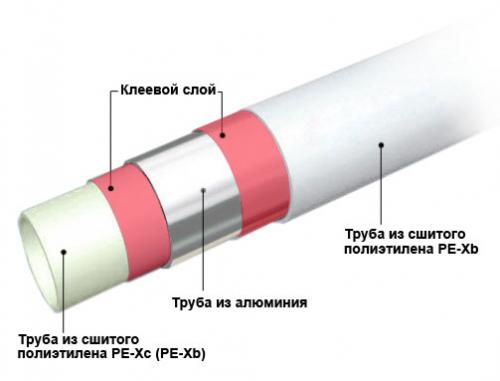

          Соединение полиэтиленовых труб фитингами. Особенности труб из сшитого полиэтилена

          Сшитый полиэтилен – это материал, который получают полимеризацией этилена с дополнительной поперечной прошивкой на молекулярном уровне.

          Соединение полиэтиленовых труб фитингами. Особенности труб из сшитого полиэтилена

          Сшитый полиэтилен демонстрирует особенные физические свойства:

          • Монолитность. Полиэтиленовые трубы не растрескиваются под действием низких температур.
          • Высокая степень эластичности. Трубы легко сматываются в бухты, изгибаются, не ломаясь.
          • Сохранение первоначальной формы. Если к трубе из сшитого полиэтилена приложить физическое усилие и деформировать ее (например, растянуть в диаметре), то по окончании воздействия материал будет стремиться вернуться к первоначальной форме.
          • Сохранение формы при воздействии высокой температуры. При транспортировке горячего наполнителя трубопровод не деформируется, при условии, что нет одновременного воздействия давления.
          • Химическая инертность. Трубопровод из сшитого полиэтилена остается химически устойчивым к действию слабокислой или щелочной среды, к органическим растворителям. При длительном воздействии жиров полиэтиленовые трубы могут несколько разбухнуть. Сшитый полиэтилен не поглощает и не выделяет вредных веществ. Рекомендуется для транспортировки питьевых жидкостей и для эксплуатации в пищевой промышленности.
          • Экологичность. Отсутствие в составе материала тяжелых металлов и галогенов.
          • Устойчивость к ударам при низких температурах (до -50 градусов).
          • Способность гасить звуковые волны.
          • Устойчивость материала к гидроударам в процессе эксплуатации.
          • Идеальная гладкость поверхности внутренней стенки. На полиэтиленовых коммуникациях не откладываются соли или механические примеси.
          • Небольшой вес погонного метра.

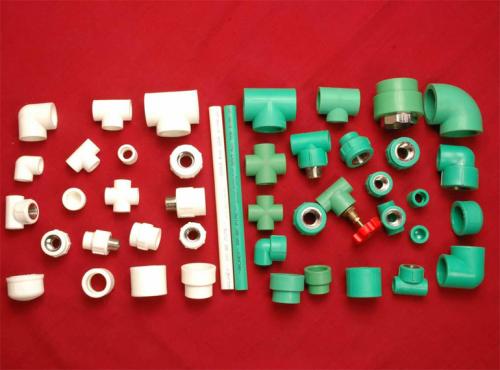

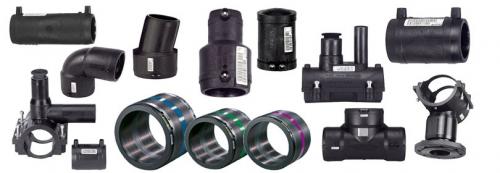

          Фитинги для пластиковых труб. Виды фитингов для соединения пластиковых труб

          Пластиковые трубы повсеместно вытесняют металлические за счет надежности и долговечности, простоте монтажа с помощью соединительных элементов (фитингов), позволяющих создавать сеть любой сложности без особых усилий и сложных технических работ. Фитинги для пластиковых труб предназначены для выполнения соединений отрезков труб, для создания разветвлений, поворотов и переходов между трубами разных типов и диаметров. Без этих деталей не обходится ни один пластиковый трубопровод.

          Фитинги для пластиковых труб. Виды фитингов для соединения пластиковых труб

          Назначение и особенности фитингов для пластиковых труб

          Благодаря фитингам сборка магистрали проходит быстро, при этом создается качественная стыковку даже в самых сложных и разветвленных сетях.

          Фитинги изготавливают из различных видов пластика: поливинилхлорида, полиэтилена, полипропилена, металлопластика.

          Обратите внимание! Для хорошей работы системы, материал для соединительных элементов выбирается тот же, что и материал, из которого сделаны трубы.

          Фитинги для труб из пластика отличаются небольшим весом, коррозионной невосприимчивостью, диэлектрическими свойствами, простотой монтажа, невысокой теплопроводностью и пластичностью.

          Детали, выполненные из ПВХ имеют ограничение по температуре и химическому составу транспортируемой жидкости.

          Фитинги для пластиковых труб. Виды фитингов для соединения пластиковых труб

          Виды соединений

          Монтаж магистрали с помощью фитингов осуществляется различными способами, чаще всего это зависит от трубного материала:

          Металлопластиковые изделия, когда металлическая прослойка расположена неглубоко.Опрессовка

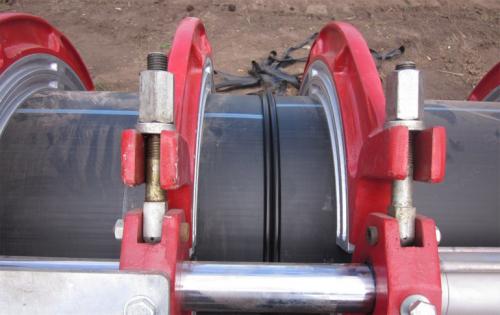

          ПЭ трубыСварка электрическим сварочным аппаратом
          Металлопластиковые трубы и трубы из полипропиленаДиффузионная пайка

          Классификация фитингов

          Существует классификация фитингов по различным показателям: по типу соединения, предназначению, конструктивным особенностям и даже по виду установки. Последний показатель характеризует детали с точки зрения возможности или невозможности демонтажа, и делит все устройства на три вида:

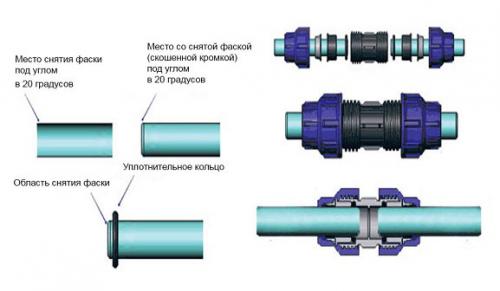

          • Компрессионные — это деталь, состоящая из корпуса, зажимного и уплотнительного колец, втулки и гайки. Принцип действия детали в том, что втулка удерживает уплотнительное кольцо, а зажимное кольцо предохраняет устройство от раскручивания и разгерметизации при гидроударах и вибрациях в магистрали. Многообразие компрессионных деталей упрощает поиск подходящего устройства.Фитинги для пластиковых труб. Виды фитингов для соединения пластиковых труб
          • Литые фитинги отличаются монолитные детали из плотного материала, монтаж осуществляется с помощью фасонной сварки.Фитинги для пластиковых труб. Виды фитингов для соединения пластиковых труб
          • Электросварные или терморезисторные фитинги отличаются наличием клемм внутри изделия, к которым присоединяется сварочный аппарат. В результате происходит нагревание клемм и расплавление фитинга, который при оплавке прочно соединяется с трубой.Фитинги для пластиковых труб. Виды фитингов для соединения пластиковых труб

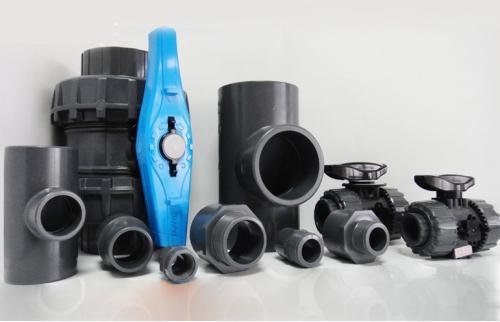

          По форме соединительные детали для пластиковых труб подразделяют:

          МуфтаНаиболее примитивное устройство, представляет собой отрезок цилиндрической формы, который соединяет две части трубопровода. Могут быть выполнены под пайку из того же материала, что и трубы. Другой вариант муфты — деталь для перехода с гладкого участка к гофре.
          ПереходникиОтличаются тем, что имеют неодинаковые диаметры концов, применяются для стыковки труб разных сечений.
          УголкиФитинги для выполнения поворота движения в системе. Имеют угол от 45 до 900С, применяются также для соединения участков разного объема, присоединения сантехнического оборудования. При этом деталь предохраняет систему от напряжения, а также излишнего натяжения. На концах угловых фитингов находится внутренняя или внешняя резьба.
          ТройникиДеталь для выполнения состыковки нескольких линий. Конфигураций этих элементов довольно много, они могут иметь разный размер сечения на концах, резьбу для соединения трубных изделий из неоднородных материалов.
          Вентили и краныЗапорно-регулирующие элементы для трубопроводных систем. Могут быть ручными или термостатическими. Одним из наиболее удобных устройств подобного типа является кран-американка, который можно устанавливать или снимать без демонтажа системы.
          ОбводыФасонная деталь трубопровода, позволяющая обходить препятствия на пути магистрали.

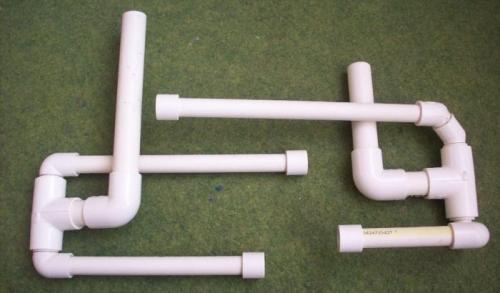

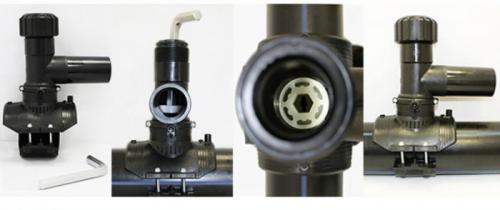

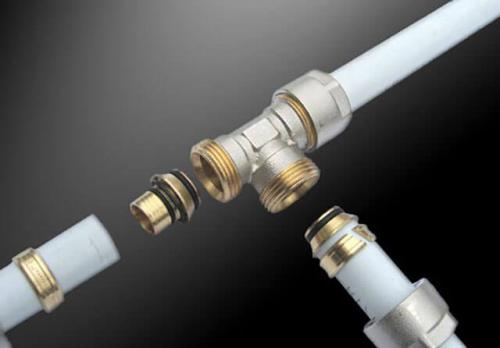

          Соединение полипропиленовых труб без пайки. Как врезаться в полипропиленовую трубу без пайки: возможные варианты

          7 мин.

          Водоснабжение

          Относительно новые пластиковые трубы со времени своего появления на рынке начали теснить своих главных конкурентов — металлические изделия. Это «нашествие» продолжается до сих пор, причем довольно успешно. Причины — невысокая цена пластика, отсутствие угрозы коррозии, долговечность и возможность самостоятельного монтажа. Для соединения отрезков полипропиленовых труб используют специальное сварочное оборудование, однако не всегда оно есть у мастера под рукой, а необходимость в ремонте, добавлении какого-либо ответвления возникает довольно часто. В этом случае появляется вполне резонный вопрос: как врезаться в полипропиленовую трубу без пайки. Ответов на него есть несколько, поэтому надо познакомиться со всеми способами, а потом выбрать оптимальный вариант для конкретного «фронта работ».

          Когда можно обойтись без пайки?

          Соединение полипропиленовых труб без пайки. Как врезаться в полипропиленовую трубу без пайки: возможные варианты

          Искать ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, мастерам приходится в нескольких случаях. Во-первых, далеко не у всех такой прибор «завалялся» в хозяйстве. А искать по знакомым, арендовать или покупать сварочное оборудование или неохота, или нет времени/возможности. Иногда врезка в ПП трубу без специального устройства может считаться оптимальным способом, поэтому так поступают даже опытные мастера. Это решение осознанно принимают в нескольких случаях:

          • при обустройстве временных трубопроводов;
          • когда соединить предстоит всего пару-тройку стыков;
          • после покупки счетчиков или дополнительных сантехнических приборов;
          • если требуется быстро заменить участок трубопровода, на котором появился дефект;
          • когда работу с полипропиленовыми трубами ведут на системе, где невысока гидравлическая нагрузка, первый пример — канализация.

          Альтернативный метод монтажа может потребоваться еще в одном случае: когда возникает необходимость сделать соединение разъемным, чтобы был шанс время от времени разбирать участок для обслуживания.

          Плюсы и минусы идеи

          Соединение полипропиленовых труб без пайки. Как врезаться в полипропиленовую трубу без пайки: возможные варианты

          Сварка полипропиленовых труб с помощью специального оборудования была и остается идеальной технологией. Поэтому прежде чем принимать решение насчет использования альтернативных методов, надо познакомиться с их преимуществами и недостатками. К плюсам относятся:

          • небольшие расходы, так как мастеру не придется арендовать или покупать сварочное оборудование;
          • легкость монтажа: при использовании технологии пайки, наоборот, необходимо следовать точной инструкции, любой отход от нее сделает соединение ненадежным;
          • скорость восстановления участка трубопровода в том случае, если произошла авария: альтернативные методы дают шанс быстро избавиться даже от серьезного прорыва.

          Но любой альтернативный метод не может называться идеальным. Первый, не самый большой недостаток некоторых методов врезки в полипропиленовую трубу без пайки — более длительный монтаж. Однако необходимость потратить дополнительное время вряд ли может считаться веской причиной для отказа от этой операции.

          Небольшие расходы нередко превращаются в приличные траты. Ненадежность соединения, которое способно рано или поздно «рвануть», — еще один аргумент, который приводят противники альтернативных методов.

          Как соединяют пластиковые трубы без паяльника?

          До того как переходить к технологиям врезки в полипропиленовые трубопроводы, нужно остановиться на методах соединения разных пластиковых труб без сварки. Есть несколько способов, позволяющих добиться желанной цели. Одни из них используют не очень часто, другие, наоборот, применяют практически все мастера. К самым популярным методам причисляют 6 технологий.

          Соединение полипропиленовых труб без пайки. Как врезаться в полипропиленовую трубу без пайки: возможные варианты
