Кран шаровой трехходовой фланцевый ФБ 39

Кран шаровой трехходовой фланцевый ФБ 39

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Кран шаровой трехходовой фланцевый ФБ 39 (FB 39) он же клапан трехходовой, предназначен для установки в качестве запорного устройства российского производства на технологических линиях химических, нефтеперерабатывающих, целлюлозно-бумажных и других производств, с жидкими, газообразными, в том числе агрессивными, рабочими средами. Кран шаровой трехходовой отличается надежностью и штампосварной конструкцией корпуса.

КОНСТРУКЦИЯ

Кран шаровой трехходовой состоит из следующих основных частей: корпуса 1, патрубков 2, пробки 3, шпинделя 4. Корпус 1 и пробка 3 уплотняются фторопластовыми кольцами 5 и 7, поджатие которых осуществляется стягиванием шпильками 16 фланцев патрубка 2 до упора в корпус 1. Корпусной патрубок лежит на одной оси со шпинделем, чем и обеспечивается данная (см. на обороте) схема переключения (при заказе необходимо отметить). Шпиндель 4 уплотняется фторопластовыми кольцами 8 и 11. Переключение трехходового клапана производится поворотом ручки 12 на 180*. Он может оснащаться пневмо- и электроприводом.

ЗАО «ФОБОС» выпускает также кран шаровой трехходовой муфтовый. По требованию заказчика возможно изготовление с боковыми патрубками под приварку. Пространственное положение на трубопроводе - произвольное. Принцип работы данного типа проиллюстрирован на схеме рабочих положений. Эта модель может оснащаться фиксатором положений.

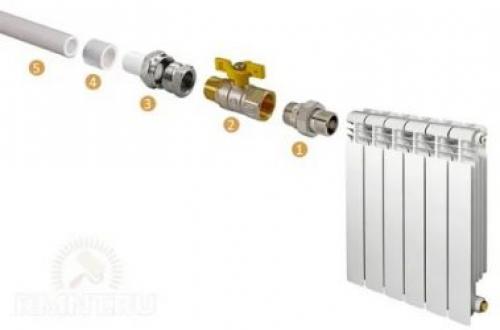

Какие фитинги нужны для подключения радиатора отопления. Подключения к радиаторам трубопроводной системы TECEflex

Корзина заказов сейчас пуста!

Купить Радиаторные подключения TECEflex по указанным ценам можно в Москве и Московской области в случае самовывоза товара с нашего склада. Доставка осуществляется автотранспортными компаниями в любой регион России.

Система трубопроводов аксиальной запрессовки TECEflex предлагает широкий ассортимент фитингов, которые используются для самых распространенных вариантов удобного, надежного и рационального подключения радиаторов отопления. Применяя радиаторные подключения можно значительно сэкономить на времени, а, самое главное, на удобстве при монтаже системы отопления Вашего дома.

Подключение радиаторов отопления при помощи разнообразных комплектов подключения «из стены», «из плинтуса», «из пола» максимально упростит Вам задачу быстрого и надежного монтажа радиаторной системы отопления.
Кроме того, для избежания механических повреждений компонентов Вы можете купить различные защитные элементы: кожухи, короба и т.п.

Двойной тройник TECE (тройник крестового типа)

Использование фитинга крестового типа позволяет выполнить отвод подающего трубопровода и трубопровода рециркуляции от двух параллельно идущих главных магистралей. Высота фитинга с защитной коробкой составляет 35 мм.

Подключение радиатора с использованием фитинга крестового типа

Благодаря использованию фитинга крестового типа достигается не только экономия времени монтажа, но и снижается риск повреждения пересекающихся труб тележками, наступанием и т.п.

Подключение радиаторов из пола

Универсальные трубы TECEflex могут использоваться для подключения радиатора к трубам, идущим непосредственно из бетонной стяжки. Чтобы предотвратить возникновение щелчков, необходимо компенсировать линейное удлинение трубы. Для этого необходимо предусмотреть трубы с изоляционной трубкой толщиной не менее 6 мм. Кроме того, на видимые участки трубы рекомендуется надеть защитные манжеты. Таким образом предотвращаются повреждения труб, например, во время уборки пылесосом. Трубы TECE flex PE-MDXc или PE-Xc для систем отопления следует выводить из пола с помощью направляющего уголка.

Подключение радиатора с установкой тройников/уголков

Для более сложных ситуаций в ассортименте изделий TECEflex предлагаются монтажные тройники из никелированной меди. Изогнутая форма позволяет выполнить подключение радиатора из параллельно идущих подающего трубопровода и трубопровода рециркуляции.

Подключение радиатора с использованием монтажного тройника

Присоединение никелированных трубок выполняется посредством зажимного соединения на блок кранов радиатора.

Если подающий трубопровод и трубопровод рециркуляции проходят не под радиатором, в качестве альтернативы можно использовать уголки из никелированной меди.

Подключение радиатора из стены

Особая способность к изгибанию универсальных труб TECE flex дает возможность выполнить подключение радиатора непосредственно из стены. Штробу в кладке стены следует делать таким образом, чтобы соблюдался минимальный радиус изгиба трубы TECEflex.

Подключение радиатора из стены

Подключение радиатора из стены с использованием монтажного комплекта для компактных радиаторов

Монтажный комплект для подключения радиатора оснащен крепежной пластиной для надежной фиксации в штробе. Технология соединений TECEflex обеспечивает возможность подключения труб непосредственно в штробе.

Подключение радиатора с использованием монтажного комплекта. Готово для проведения испытания давлением.

Подключение радиатора из стены с использованием монтажного комплекта

Для оптимального выполнения соединения из стены может использоваться монтажный комплект для подключения радиатора с предварительно изолированными трубами. Еще одна особенность труб TECEflex — минимальный радиус изгиба.

Подключение радиатора из плинтуса

Для подключения радиатора из плинтуса в ассортимент TECEflex включен комплект для подключения из плинтуса с использованием монтажной трубки или угловой арматуры с запорным устройством. Таким образом, в случае проведения санитарно-технических работ подключение радиатора может выполняться без необходимости штрабления. Для системы подключения из плинтуса разрешается использовать только универсальные трубы TECE flex в сочетании с латунными фитингами. Компания ТЕСЕ рекомендует использовать плинтусы производства компании HZ.

Подключение радиатора из плинтуса

Статья на тему: Полиэтиленовые, полипропиленовые, металлопластиковые трубы. Что лучше выбрать?

Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать Радиаторные подключения TECEflex, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
Вы останетесь довольны, сотрудничая с нами!

Кран нержавеющий фланцевый. Кран фланцевый нержавеющий

Кран шаровой нержавеющий фланцевый — это запорная арматура, обеспечивающая полное перекрытие рабочей среды в трубопроводных системах подачи воды, газа, нефтепродуктов и других неагрессивных и нетоксичных жидкостей, к которым устойчивы материалы деталей крана.

Как устроен кран шаровой фланцевый из нержавеющей стали

Шаровой кран состоит из корпуса с фланцами, запорного устройства, рукоятки ручного управления. Главной конструктивной деталью является затвор в виде шара и сквозным осевым отверстием большого диаметра. При открытии/закрытии шарового крана происходит вращение сферического затвора внутри корпуса вокруг оси на 90°.

В положении «Открыто» отверстие располагается строго по центру относительно оси канала и беспрепятственно пропускает поток рабочей среды.

В положении «Закрыто» проходной канал перекрывается стенками шарового затвора, перекрывая поток транспортируемой среды.

Шаровой затвор изготавливают из материалов, стойких к коррозии: стали марок AISI 304, AISI 316. Это связано с тем, что шар постоянно контактирует с рабочими средами, которые могут приводить к образованию ржавчины и оказывать химическое воздействие на его поверхность.

Материалы крана шарового нержавеющего фланцевого

Корпус, шаровой затвор и фланцы крана производятся из стали двух марок:

• AISI 304. Является аустенитным низкоуглеродистым сплавом, в составе которого присутствует марганец, хром, никель и кремний. Высокое содержание хрома (18%) обуславливает высокое сопротивление коррозии. Кран фланцевый из нержавейки AISI 304 может применяться в пищевой промышленности, так как марка стали обладает стойкостью к оксидации большинства продуктов используемых на пищевых предприятиях.
• AISI 316. Сплав является улучшенной версией AISI 304 за счет молибдена, который значительно повышает сопротивление коррозии в особо агрессивных средах. Благодаря этому кран шаровой нержавеющий фланцевый значительно устойчивее к щелевой и питтинговой (точечной) коррозии. Это особенно актуально, если речь идет о прямом контакте конструкции с кислотными парами, соединениями хлора, морской холодной водой и другими агрессивными средами.

Уплотнители кранов шаровых нержавеющих фланцевых изготовлены из фторопласта с углеграфитовым наполнителем. Чистый PTFE имеет целый ряд выдающихся эксплуатационных качеств. Например, отличная химическая и термическая стойкость, низкий коэффициент трения, хорошие диэлектрические свойства. Вместе с тем, он хладотекуч, обладает низкой теплопроводностью и недостаточной износостойкостью в условиях высоких нагрузок. Углеграфит улучшает физико-механические характеристики фторопласта и увеличивает срок его эксплуатации.

Как монтируются краны шаровые нержавеющие фланцевые

• При наличии удобного доступа для обслуживания и управления, кран шаровой нержавеющий фланцевый может устанавливаться в любом положении.
• В процессе монтажа шаровой затвор должен находится в положении «Открыто».
• Перед установкой трубопровод и ответные фланцевые соединения очищаются от грязи, песка, окалины.
• После очистки ответные фланцевые соединения осматриваются, чтобы исключить наличие забоин, раковин, заусенцев и других дефектов.
• Болты фланцев стягиваются равномерно, крест-накрест.

Чтобы купить краны шаровые нержавеющие фланцевые, оформите заказ через Корзину или свяжитесь с менеджером компании. Мы работаем с юридическими лицами и принимаем любой вид оплаты: наличный, безналичный платеж, банковские карты (при покупке продукции через сайт).

Товар отгружается после проведения оплаты за товар в размере 100%. Доставка по Москве и Московской области осуществляется в течение 1-2 дней, в другие регионы России — в зависимости от города, из которого поступает заказ.

Кран шаровой трехходовой фланцевый dy40 pn16 proh20.

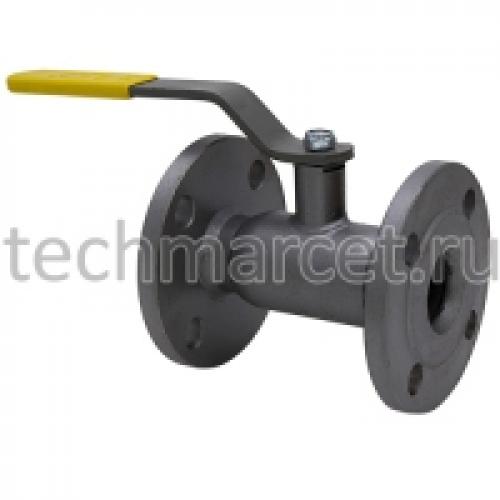

Кран шаровый стальной LD, стандартнопроходной, фланцевый, PN 16-40 бар

BN873

Артикул Цена в рублях с учетом НДС

Бесплатная доставка

Бесплатная доставка

Краны шаровые, цельносварные, стандартнопроходные LD из углеродистой стали под фланцевое соединение, используются как запорное устройство для трубопроводов водо- и теплоснабжения, а также нефтепроводов. Редуцирование потока среды не допускается. Отличаются надежностью конструкции, большим запасом прочности и высоким уровнем герметичности. К кранам с условным диаметром DN150-250 рекомендуется установка редуктора с червячной передачей. Краны с DN300-700 поставляются с ручным редуктором.

Давление: PN 16, 25, 40 бар (1,6; 2,5; 4,0 МПа)

Рабочая температура: -40… +200°С (исп. У)

Среда: вода, нефтепродукты и подобные среды, не агрессивные к применяемым материалам

Материалы: корпус - ст.20, шток, шар - нерж.сталь, уплотнение шара - PTFE

Способ крепления: фланцевый по ГОСТ 12815-80

Исполнение: стандартнопроходной, цельносварной

Герметичность: класс "А", без протечек

Управление: ручное (рычаг), поворот рукоятки на угол 90°

Страна-производитель : Россия

Цены на краны DN65-700 указаны на модификации c рабочим давлением PN16. Информация по кранам DN65-700 с рабочим давлением PN25 предоставляется по запросу.

По запросу, кран может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В в стандартном или взрывозащищенном исполнении, а также с токовым датчиком положения. Также возможна комплектация ответными фланцами и крепежом.

Положение на трубопроводе произвольное. Монтаж на трубопровод должен производится с межфланцевым уплотнением без перекосов. Рабочая среда должна быть свободна от механических загрязнений.

Гарантируется безотказная работа шарового крана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.

BN873-01015	DN 15 PN 40	1 387 руб.
BN873-01020	DN 20 PN 40	1 595 руб.
BN873-01025	DN 25 PN 40	1 944 руб.
BN873-01032	DN 32 PN 40	2 113 руб.
BN873-01040	DN 40 PN 40	2 198 руб.
BN873-01050	DN 50 PN 40	2 429 руб.
BN873-01065	DN 65 PN 16	2 988 руб.
BN873-01080	DN 80 PN 16	3 663 руб.
BN873-01100	DN 100 PN 16	4 310 руб.
BN873-01125	DN 125 PN 16	8 618 руб.
BN873-01150	DN 150 PN 16	10 342 руб.
BN873-01200	DN 200 PN 16	20 253 руб.
BN873-01250	DN 250 PN 16	36 176 руб.
BN873-01300	DN 300 PN 16	145 776 руб.
BN873-01350	DN 350 PN 16	233 970 руб.
BN873-01400	DN 400 PN 16	379 313 руб.
BN873-01500	DN 500 PN 16	686 376 руб.
BN873-01600	DN 600 PN 16	по запросу
BN873-01700	DN 700 PN 16

Предохранительный клапан. Предохранительные клапаны прямого действия

В клапанах прямого действия на запорно-регулирующий элемент с одной стороны действует усилие пружины, с противоположной - сила давления жидкости.

Пружину в таких клапанах называют силовой, т.к. именно она оказывает силовое воздействие, удерживающее запорно-регулирующий элемент до момента открытия.

Предохранительный клапан седельного типа, рассмотренный ранее, является примером клапана прямого действия. К этому же типу относят клапаны золотникового типа.

В исходном состоянии золотник 3, установленный в корпусе 1, перекрывает каналы в напорной и сливной линиях. При увеличении силы давления до величины превышающей усилие пружины 2, золотник будет перемещаться вверх, открывая канал для прохода потока из напорной линии в сливную.

Характеристика клапана прямого действия

Характеристика предохранительного клапана прямого действия имеет достаточно большой подъем.

Клапаны прямого действия склонны к автоколебаниям. При больших расходах и высоких давлениях размеры пружины должны быть очень большими.

Устройство демпфирования

На работу предохранительного клапана влияют не только статические, но и динамические нагрузки.

Для снижения негативного влияния автоколебаний подпружиненного запорно-регулирующего элемента в предохранительных клапанах прямого действия используют устройства демпфирования.

Наиболее распространенным устройством демпфирования является - демпфирующий поршень , который жестко связан с запорно-регулирующим элементом.

Для демпфирования в поршне может быть выполнен узкий канал или снята лыска, как в примере показанном на рисунке.

Во время движения поршня жидкость движется в малом зазоре. При этом возникает демпфирующее усилие направленное в сторону противоположную движению поршня.

В конструкции большинства современных гидравлических предохранительных клапанов прямого действия присутствует демпфирующий поршень .

Кран шаровой трехходовой фланцевый dn 200 pn 16 мпа для газа. Шаровые краны

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
— диаметр от 50 до 1400 мм;
— давление от 1,6 до 16,0 Мпа;
— температура среды от -60 °C до +100 °C (по требованию возможно изготовление до +150 °C);
— климатическое исполнение У1, ХЛ1, по ГОСТ 15150-69:
У1- районы с умеренным климатом (температура окружающей среды -40°C до +50 °C),
ХЛ1 - районы с умеренным и холодным климатом климатом (температура окружающей среды -60°C до +40 °C);
— установка надземная/подземная.
ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ:
— под приварку;
— под приварку с переходными кольцами;
— фланцевое;
— фланцевое с комплектом ответных фланцев.
Герметичность шаровых кранов по классу «А» ГОСТ Р 54808-2011
ТИП ПРИВОДА:
— ручной/редуктор;
— пневмогидравлический;
— пневматический;
— электрический;
— электрогидравлический.
Шаровые краны могут комплектоваться ресиверами и автоматами аварийного закрытия.
Сейсмичность районов эксплуатации по 12-бальной шкале MSK-64 – до 9 баллов.
ТУ - 26-07-1466-92
ПОКАЗАТЕЛИ НАДЕЖНОСТИ:
— назначенный срок службы – 30 лет;
— срок службы до списания – 40 лет.
— гарантийный срок эксплуатации – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки.
МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ:
— корпус – сталь 09Г2С;
— пробка – сталь 09Г2С/20ГМЛ с покрытием Cr 30 мкм;
— шпиндель – сталь 20ХН3А с покрытием Cr 30 мкм;
— тип уплотнения – металл-полимер.
РАБОЧАЯ СРЕДА:
природный газ, нефть, нефтехимические продукты и другие среды, нейтральные по отношению к материалам основных деталей.
