Такая методика подразумевает два варианта:

Производить соединение канализационных пластиковых труб лучше первым способом. Чтобы добиться полной герметичности, нужно установить резиновую прокладку и зафиксировать все чугунным крепежом.

Последовательность такой работы выполняется в несколько шагов:

1. Обрезка трубы. Очень важно чтобы срез был идеально ровным. Никаких фасок не должно быть.
2. Свободный фланец одевается на готовый срез.
3. Устанавливается резиновая прокладка. Ее выступ за пределы среза должен достигать 10 см.
4. Фланец накладывается сверху на прокладку. Выполняется его соединение с ответной деталью.
5. Конструкция фиксируется болтами.

Когда проводится монтаж напорной или безнапорной системы, когда необходимо выполнить ремонт, устанавливаются муфтовые соединения.

Чтобы получить надежную и качественную систему, необходимо выполнить несколько технологических операций.

1. Торцы деталей должны срезаться только под углом 90 градусов.
2. Муфта должна монтироваться так, чтобы ее ось приходилась на центр стыковочного узла.
3. Делается специальная отметка, указывающая положение муфты на изделие. 4.Внутренняя поверхность муфты и торец трубы смазываются специальной смазкой.
4. Первая труба всовывается в муфту до упора. Ось муфты и трубы должны совпадать.
5. Муфта с трубой надвигаются на ответную трубу до совпадения с оставленной насечкой.

Такая методика дает возможность провести демонтаж трубопровода. Однако когда будет выполняться повторный монтаж, необходимо уделить особое внимание созданию герметичности стыка.

Связанные вопросы и ответы:

Какие материалы используются для соединения пластиковых труб

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило.

Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить.

Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

Какие инструменты необходимы для соединения пластиковых труб

Известно несколько методов соединения ПВХ труб между собой:

1. Химический, или клеевой.
2. Физико-химический:

• резьбовой;
• с использованием фитингов.

Преимущества химического способа перед другими:

1. Повышение оперативности сборки систем водоснабжения и водоотведения.
2. Уменьшение риска протечек, которые могут возникнуть при механическом соединении или сварке труб встык.
3. Снижение трудоемкости процесса.
4. Меньший расход электроэнергии.
5. Уменьшение материалоемкости.
6. Невысокая себестоимость монтажа.

Клеевым способом с успехом соединяют трубы различных диаметров: 6–400 мм.

Клей для холодной сварки поливинилхлорида

Сравнивая клеевое соединение труб со сварным и механическим, можно заметить некоторое сходство и различие:

• По быстроте, качеству и малой материалоемкости проводимых работ соединение методом склеивания не уступает традиционной сварке. Однако, в отличие от нее, метод склеивания не использует специальное оборудование. Аппарат для сварки труб ПВХ, который применяется для устройства системы пластиковых труб, потребляет достаточно большое количество электроэнергии. За счет этого повышается себестоимость монтажа системы труб сварным способом.
• Механическое соединение, как и клеевое, не так энергозатратно, но гораздо более материалоемко. Использование дополнительных расходных материалов (различного рода фитингов) неизбежно приводит к удорожанию монтажных работ.

Такова разница в способах монтажа, на основе нее вы можете оценить их трудоемкость и выбрать наиболее подходящий способ.

Источник: https://postroivsesam.info/novosti/ustoychivoe-soedinenie-plastikovyh-trub-podhody-i-instrumenty

Какие методы соединения пластиковых труб существуют

Полипропилен является термопластичным полимером – при нагревании его структура начинает размягчаться, и при соединении двух равномерно нагретых до определенной температуры фрагментов происходит взаимная диффузия, точнее даже – полифузия, то есть взаимопроникновение материала. При остывании свойства полипропилена не изменяются, и при качественном соединении – обеспечении оптимального нагрева и требуемой степени сжатия, после обратной полимеризации границы как таковой быть не должно – получается полностью монолитный узел.

Именно на этом свойстве и базируются основные технологические приемы соединения полипропиленовых труб – этот метод часто называют полифузной сваркой.

Подобная сварка (пайка) может проводиться муфтовым или стыковым способом.

• Муфтовая сварка – это как раз та технология, которая чаще всего применяется при монтаже водопровода или контуров отопления в условиях дома или квартиры. Она рассчитана на трубы малого и среднего диаметра, до 63 мм.

Смысл ее в том, что любой соединительный узел предполагает использование двух деталей – это сама труба и муфта, внутренний диаметр которой несколько меньше, нежели наружный диаметр трубы. То есть в нормальном, «холодном» виде детали сопряжению не поддаются. Муфтой может выступать не только, простите за тавтологию, сама соединительная муфта, но и монтажный участок тройника, отвода, крана, резьбового фитинга и других комплектующих деталей.

Принцип проведения подобной сварки показан на схемах ниже.

Труба (поз. 1) и муфта или любой другой соединительный элемент (поз. 2) одновременно насаживаются на нагревательные элементы сварочного аппарата.

На сам рабочий нагреватель заранее соосно установлена пара нужного диаметра, состоящая из металлической муфты (поз. 4), в которую будет вставляться труба, и дорна (поз. 5), на который одевается необходимый соединительный элемент.

В период прогрева по внешней поверхности трубы и внутренней – муфты, образуется пояс расплавленного полипропилена, примерно одинаковой ширины и глубины (поз. 6). Важно правильно выбрать время прогрева, чтобы процесс расплава не захватил всю стенку трубы насквозь.

Обе детали одновременно снимаются с нагревателя, и соосно, с усилием, соединяются между собой. Расплавленный пластичный наружный слой полипропилена позволит трубе плотно зайти в муфту до упора, на длину прогретого участка.

На этом этапе происходит процесс полифузии, остывания и полимеризации. В итоге получается надежное соединение, которое хотя на схеме и показано заштрихованным участком (поз. 7), но на деле, если взглянуть на разрез, то его вообще не видно – практически монолитная стенка.

• Стыковая сварка производится несколько иначе.

Одно из главных отличий – стыкуются детали обязательно одинаковые по внутреннему и внешнему диаметру.

Какие факторы влияют на выбор метода соединения пластиковых труб

Трубопроводы в частных домах и квартирах можно делать из стальных, медных, металлополимерных и полипропиленовых труб. Стальные и полипропиленовые используют чаще других. Рассмотрим подробно особенности этих двух видов труб.

Георгий Ерахтин

Принцип соединения труб из разных материалов всегда одинаков: на конце каждой трубы делают резьбу, а затем их просто свинчивают, предварительно уплотнив льном , ФУМ-лентой , анаэробным герметиком или другим подходящим материалом. Однако муфты с резьбой у труб из разных материалов разные. Задача мастера — подобрать и установить наиболее подходящую в конкретном случае.

Стальные трубы

Стальные трубы — это традиционный и доступный материал для трубопроводов, который по ряду характеристик превосходит полимерные трубы.

Как выбрать подходящий материал для соединения пластиковых труб

Если не брать случаи, связанные с авариями, то причин нарушения монтажного соединения может быть несколько:

• элементарно ослабла гайка,
• штуцер был непрофессионально запрессован,
• о себе дала знать допущенная технологическая ошибка при подборе температурного режима во время процедуры стыковой сварки.

Если ослабла гайка, решить проблему удаётся наиболее оперативно. Как правило, достаточно лишь подтянуть гайку. Это несложно сделать своими руками. Единственное, вы должны обязательно тщательно осмотреть стопорную гайку (возможны случаи, когда повреждена именно она) и проверить степень целостности прокладки. Подтягивать гайку, если она повреждена, или же есть проблемы с прокладкой, бессмысленно.

Если проблема – в некорректной запрессовке штуцера, то лучше использовать новый элемент для стыковки. Повторная запрессовка штуцера должного эффекта не даст.

Замена старого узла необходима и при нарушении монолитности стыка, вызванной некорректным подбором температурного режима.

Замену узла специалисты рекомендуют выполнять в следующем порядке:

1. Перекройте трубопровод.
2. Вырежьте соединительный элемент с помощью специального инструмента.
3. Подготовьте и установите новые фитинги (сварочные или резьбовые).

При установке резьбовых фитингов, главное, важно позаботьтесь об изоляции стыка. Здесь на помощь придёт ФУМ –лента, которая производится из фторопласта-4Д, или герметики. Причём, как показывает практика, использование герметиков считается более эффективным решением по сравнению с изоляцией ФУМ-лентой. Ведь при гидроударах, вибрации в трубопроводе ФУМ-лента, увы, может проявить себя далеко как не самая надёжная изоляция.

Как проверить качество соединения пластиковых труб

Часто встречающейся проблемой пластиковых трубопроводов является отсутствие герметичности в местах, где производилось соединение участков. Имеется несколько объяснений, почему текут пластиковые трубы на стыке. Во многом это зависит от способа их прокладки, вида фитингов, квалификации мастера.

Основными причинами возникновения протечек являются:

• Неправильно выбранный температурный режим для проведения пайки водопровода из пластика. Данное нарушение способствует разрушению целостности соединения в месте перехода трубы в фитинг и обратно. В итоге образуется течь. В процессе ремонта необходимо вырезать узел полностью и смонтировать заново соединение из новых деталей. Применение герметика в данном случае бессмысленно.
• Ослабление зажимной гайки. Справиться с протечкой будет несложно (нужно ее подтянуть), но только при условии целостности внутренней прокладки и самого фитинга. Замазать гайку герметиком не удастся - если она лопнула, ее следует поменять на новое изделие.
• Некачественно запрессованный обжимной фитинг. Он может продаваться в комплекте с трубой. Если начинает протекать такой стык, то потребуется запрессовка нового фитинга соединительного типа. Производители данных деталей не рекомендуют обжимать клещами повторно одно и то же усадочное кольцо.
• Не подготовленная как следует труба. Стык участков трубопровода, произведенный методом использования надвижных фитингов, будет течь, когда срез на изделии не был ровным.
• Стык пластиковых труб протекает, если он выполнен с использованием неверно подобранного клеящего соединения или не выдержан временной интервал после завершения монтажа – клей не высох, а значит и поверхность не успела полимеризоваться до состояния полной герметичности. Нужно подобрать качественный клей для пластиковых труб для водопровода и повторить стыковку.

Какие проблемы могут возникнуть при соединении пластиковых труб

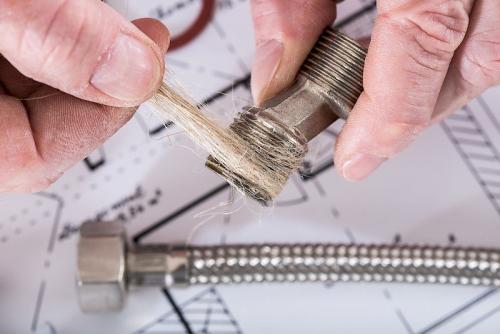

Натуральный уплотнитель, получаемый в процессе переработки стеблей лубяных растений. Сырьем может служить не только лен, но и конопля, и многие другие представители данных культур – на качестве продукта это никак не отражается. В любом случае сантехнический лен экологически чист, устойчив к перепадам температур и вибрациям, совместим с самыми различными материалами – от чугуна и стали до алюминия и пластика. Он превосходно справляется с герметизацией труб горячего и холодного водоснабжения – в том числе, питьевого, систем отопления и газовых трубопроводов. При правильной эксплуатации (температура до 140 градусов Цельсия, давление – до 16 атм) позволяет достичь полной герметичности резьбовых соединений на долгие годы. При этом стоит совсем недорого – купить сантехнический лен в интернет-магазинах можно без переплат.

При выборе сантехльна рекомендуется обращать внимание не только на форму выпуска (чаще всего это «косичка», однако предлагаются и бобины, и бухты), но и на характеристики самих волокон. Так, сантехнический лен может быть чесаным и трепаным . Первый наиболее широко представлен на рынке, имеет длинные очищенные волокна и обеспечивает максимально надежное уплотнение. Трепаный лен подвергается лишь первичной обработке и чаще применяется для герметизации труб большого диаметра.

Для наибольшей прочности и долговечности соединения лен рекомендуется применять «в дуэте» с материалами искусственного происхождения. Раньше для этих целей использовались масляные и суриковые краски либо силикон. Однако с появлением на рынке специальной сантехнической пасты старые методы отошли в сторону . Это и неудивительно, ведь паста создает отличную основу для наиболее плотного завинчивания фитингов, надежно защищает металлические элементы от коррозии, а также замедляет гниение и высыхание льна. Специальный состав на основе парафиновых масел, акрила, жирных кислот и различных дополнительных компонентов (мел, графит и т.д.) делает густую смесь идеальной «спутницей» волокнистого уплотнителя. При этом сантехнические пасты также разделяются на два основных вида – затвердевающий и незатвердевающий. Первый вариант хорош при организации питьевого водоснабжения, в то время как второй считается более самодостаточным и может использоваться не только вместе со льном, но и сам по себе.

Преимущества герметизации «лен + и сантехническая паста»

• отменная стойкость к перепадам температур и давлению;
• прочность и долговечность уплотнителя;
• при необходимости резьбовые элементы легко разбираются;
• возможность применения для повторных, уже использованных соединений.

Примечание: для герметизации труб вполне можно использовать и только льняные нити, не покупая сантехническую пасту. Однако стоит помнить, что лен является продуктом натурального происхождения, и процесс гниения для него – лишь дело времени. Без «подмоги» в виде сантехленты срок его службы существенно сокращается, и течь образуется быстро. Кроме того, качество самого соединения в этом случае не столь надежно.
