Трехходовой кран для водопровода, как работает. Для чего может служить трехходовой клапан

Трехходовой клапан относится к разряду изделий сантехнической запорно-регулировочной арматуры. Как уже понятно из названия, это устройство имеет три входа, но работает, безусловно, не как обычный тройник, а по заданному алгоритму. А этот алгоритм зависит от температуры, например, перекачиваемой жидкости (водопроводной воды или теплоносителя на каком-то участке системы отопления), или даже в помещении.

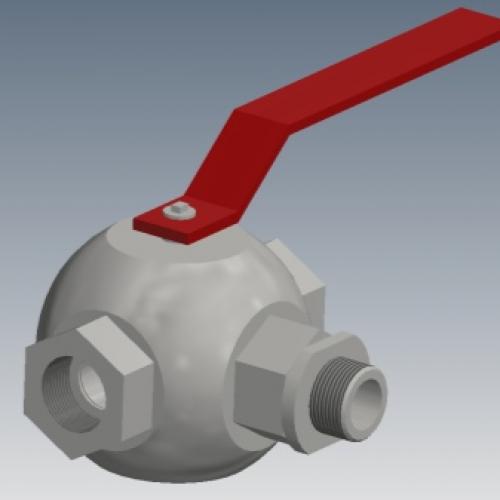

По принципу работы трехходовой клапан в чем-то напоминает смеситель, но с серьезными оговорками.

Если так кому-то будет проще для понимания, то давайте вспомним, как мы регулируем температуру воды, скажем, кухонным смесителем. Открываем воду в интуитивно выбранном положении, а затем, если она кажется слишком прохладной, уменьшаем входящий холодный поток, одновременно прибавляя при этом поток горячей, и наоборот. В итоге смешанная вода вскорости приобретает ту температуру, которая требуется.

Трехходовой кран тоже может работать в режиме смесителя. Но, в отличие от рассмотренного примера, у него не существует положения, при котором входы одновременно закрыты. То есть по мере закрытия одного входа – открывается второй.

И еще один момент – существуют не только смесительные, но и разделительные трехходовые клапаны. У них – один вход и два регулируемых выхода. То есть один поток делится на два, понятное дело, без изменения температуры, но с управлением по количественным параметрам выходящих потоков.

Принципиальная разница между трёхходовыми клапанами смесительного и разделительного типа. В первом случае – смешение потоков разных температур, во втором – разделение потока на два, но с одной температурой на входе и выходах.

В системах отопления чаще применяются трехходовые клапаны смесительного типа – для получения на выходе теплоносителя строго заданной температуры. Впрочем, есть схемы, где можно найти применение и разделительному трехходовому клапану. Это будет рассмотрено в свое время.

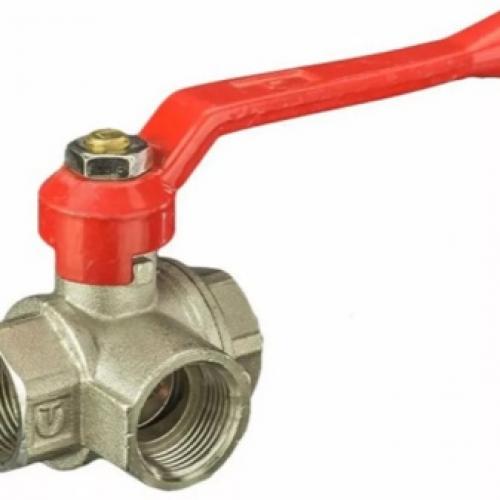

Трехходовой кран для воды. Шаровые трехходовые краны: разновидности конструкций

Шаровой трехходовый кран давно завоевал популярность среди миллионов потребителей. Его истории уже более века. Он известен благодаря простой конструкции и инструменту управления в форме шара, которому и обязан своим названием. Опираясь на него, можно сделать вывод и о том, что устройство имеет три выхода, к которым подключаются трубы.

Изделия такого типа имеют много разновидностей конструкции, которые применяются для тех или иных целей в самых различных областях (от мелких бытовых до масштабных промышленных целей). Различия видов заключаются в габаритах и материалах, а также в степени лёгкости открытия и закрытия крана. При таком многообразии легко запутаться, а выбрать нужный тип весьма непросто. Поэтому данный вопрос требует детального изучения особенностей работы и технических характеристик изделий.

Устройство и особенности функционирования

Внутренний состав шарового крана несложен, однако он выполняет ряд полезных функций. Среди основных элементов можно выделить шар. Он очень важен, поскольку обеспечивает прохождение воды, газа, воздуха и нефтепродуктов по трубопроводу.

Также в конструкции присутствует вращающийся затвор. Он представляет собой небольшой шарообразный элемент со специальным отверстием (оно предназначено для создания прохода перемещаемых веществ), диаметр которого соответствует диаметру трубы. Эти краны причисляют к группе полнопроходных (существуют также стандартнопроходные или редуцированные). Перемещение жидкости можно полностью перекрыть, достаточно лишь переместить шарик на девяносто градусов.

Существуют также части, которые призваны уплотнять конструкцию. Это могут быть прокладки и сальники. Важными элементами являются и ручки. Они бывают разных видов: ручки-барашки, ручки-бабочки, рычаги. Основой конструкции является корпус. Он выполняется из нержавеющих материалов, что обеспечивает особую прочность и долговечность изделия.

Чтобы подключить полипропиленовый кран, необходим манометр для проверки уровня давления. Его принцип работы и действия не очень сложен, главное – чтобы производитель был надежным.

Виды

Существуют разные критерии классификации кранов. Рассмотрим некоторые из них.

По осуществлению герметизации:

шарик плавающий – для миниатюрных диаметров;
шарик фиксированный – для крупных диаметров.

По способу интеграции.

С помощью штуцера. Так трубопровод соединяют с устройством крана. Необходимы и дополнительные элементы: накидная гайка, прокладка для уплотнения, ниппель, а также переходные элементы (подойдёт муфта либо угольник). Этот вариант отличается созданием высочайшей герметичности и прочности.
С помощью муфты с резьбой размером 1 дюйм . Чаще всего к этому способу прибегают при установке кранов, изготовленных из цветных металлов или чугуна.
С помощью приварки. Отличный вариант для случаев, когда работа ведётся на труднодоступных, но ключевых частях трубопровода. Он так же, как и штуцерный, обеспечивает надёжность и жёсткость.
С помощью фланцев. Они представляют собой специальные детали для оборудования с крупным размером прохода. Детали имеют круглую форму. Они являются «палочкой-выручалочкой» для ремонта в помещениях, в которых запрещена сварка. Помогают они и при частичном монтаже трубопровода.
Комбинированный метод. Исходя из названия, можно сделать вывод о том, что способ универсален, и для каждого отдельного случая подбираются специальные инструменты и методы воздействия (например, сварка и фланец и т. д. ).

Трехходовой кран l-типа. Кран шаровый 3-ходовой L-образный

Трехходовой нержавеющий кран – это вид запорно-регулируемой арматуры, основным отличием от обычного муфтового крана является наличие трех патрубков присоединения с внутренней резьбой типа BSPP, запирающим механизмом у которого служит сферическая пробка в виде шара. Уплотнением «седла» у шарового крана является фторопластовое уплотнение, изготовленное из материала PTFE . Данное уплотнение герметично и обеспечивает плавный ход регулировки рукоятки крана. В зависимости от среды и условий эксплуатации, краны изготавливаются из различных марок стали, с различными вариантами присоединения. Трехходовой нержавеющий кран изготавливается T-типа и L-типа.

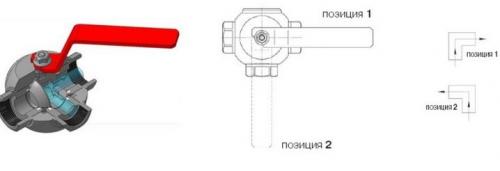

Схема работы L-образного трехходового крана

Марка стали: кислотостойкая сталь AISI 316 (CF8M)
Размерный ряд: от 3/8 (17.2 мм) до 2 дюймов (88.9 мм)
Рабочее давление: PN40 Bar
Тип крепления: внутренняя резьба, тип BSPP
Среда применения: жидкая, газообразная
Класс герметичности: класс «А» (по ГОСТ 54808 и ГОСТ 9544)
Рабочая температура: от -40° до +200°
Минимальный заказ от 1 шт.

Трехходовой кран для водопровода, как работает. Для чего может служить трехходовой клапан 07

Трехходовой кран для отопления. Критерии выбора тройников

Трехходовой кран для отопления лучше устанавливать без каких либо переходников. Это общее правило для сборки трубопроводных систем, чтобы минимизировать риск появления протечки или снижения пропускной способности линий. Поэтому один из главных критериев выбора тройника – полное соответствие диаметра и типа соединения патрубков с обслуживаемыми каналами. Например, для труб со штуцером недопустим кран с фланцем.

В таблице прописаны основные достоинства и недостатки изделий в зависимости от типа регулировочного механизма.

Регулятор	Достоинства	Недостатки
Ручной	Недорогой кран с ручкой или вентилем работает без подключения к электричеству. Для удобства на регулятор может быть нанесена шкала с температурными режимами.	Контроль за степенью нагрева отопительных приборов выполняется самостоятельно. Из-за несвоевременного реагирования пользователя контуры часто неравномерно прогреваются.
Термостатический	Тройник со встроенным терморегулятором чаще подвергается единичной настройке. На основании установленных значений положение клапана автоматически определяется устройством. Это способствует равномерному прогреванию контуров и отопительных приборов. Образцы механического типа – энергонезависимые.	Стоят дороже ручных аналогов.
Сервоприводный	Кран с электроприводом отличается максимальной точностью. Здесь устройство оснащено термостатом и электронным блоком управления. Последний можно настраивать неоднократно на тот или иной режим обогрева помещения.	Дорогостоящий тройник зависит от электричества, что исключает автоматическое срабатывание при отсутствии источника питания. Сравнительно с термостатическими образцами наблюдается большее потребление электричества за единицу времени.

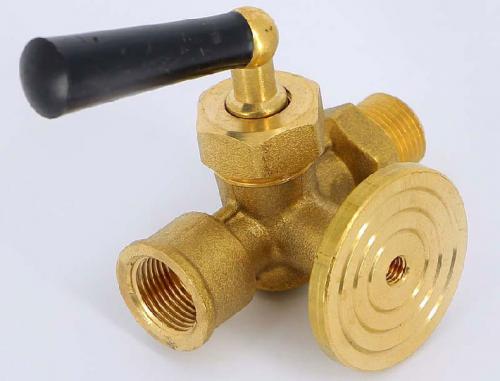

Трехходовой кран для манометра принцип работы. Функции трехходового крана под прибор для измерения давления (манометра)

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

Кран соединяет прибор с рабочим пространством для замера уровня давления.
Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

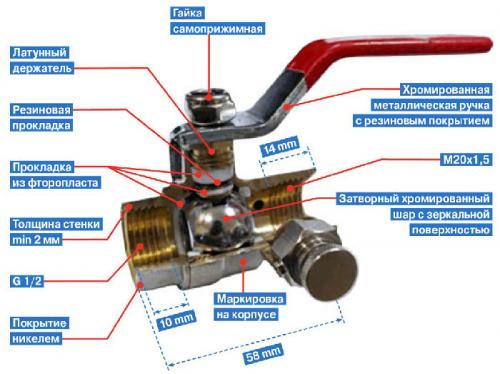

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

Трехходовой кран для отопления с терморегулятором. Что это такое и зачем он нужен

Так выглядит классический трехходовой клапан для системы отопления.

Как уже понятно из названия, этот клапан имеет 3 хода. Можно даже назвать его краном, так как он относится к запорно-регулирующей арматуре. С виду это обычный тройник, но внутри его устройство гораздо сложнее. Грубо говоря, он служит для изменения температуры воды. Существует два способа: при первом обратка смешивается с подачей для понижения температуры; второй способ наоборот разделяет потоки, сбрасывая горячую воду в обратку. Это полезно в разных случаях:

Тёплые полы . К клапану подключают обратку и подачу отопления. Так как обратка холоднее, в полы подаётся вода пониженной температуры. При этом температура остального отопления остаётся прежней.
Поддержание температуры . Для нормальной работы практически любого отопительного оборудования нужно, чтобы обратка не была холоднее подачи на 60 градусов. Иначе долго котёл не прослужит. Поэтому клапан берёт из подачи воду и отправляет её в обратку.
Защита от конденсата . По этой же причине. Если в теплообменник попадает вода теплее точки росы, на нём начинает скапливаться конденсат.
Защита от перегрева . Современные котлы оборудованы различными датчиками. Если же это, например, простой твердотопливный котёл, он продолжит работать даже при перегреве. Трёхходовой клапан решает эту проблему.
Для обвязки бойлера косвенного нагрева . Чтобы в доме была горячая вода, можно подключить к котлу бойлер. И тогда вода будет нагреваться при помощи отопления. Трёхходовой кран служит для бесперебойной подачи горячей воды. Он открывается, когда температура воды в бойлере снижается.
При организации байпаса . В некоторых случаях требуется направить воду по альтернативному пути – байпасу. Например, для более эффективного обогрева. Сделать это проще всего через трёхходовой клапан. Он откроется и закроется в нужный момент.

Трехходовой кран чертеж. Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

Рисунок 1. Схема включения трехходового крана в систему отопления

Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

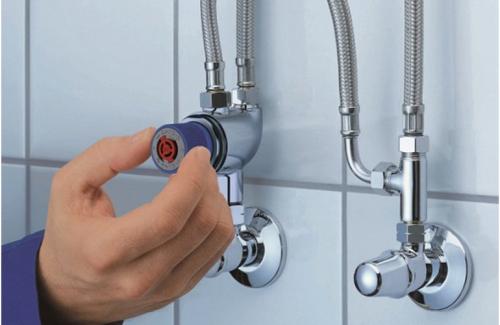

Трехходовой кран с электроприводом. Что это такое и для чего он нужен

Клапан — вид запорной арматуры для трубопроводов, имеющий три патрубка для подключения к трубопроводам. Трехходовой клапан является регулирующей арматурой, с его помощью можно:

Регулировать подачу одновременно двух сред.
Контролировать их расход.
Полностью перекрывать трубопровод.

Электропривод применяется при использовании трехходовой арматуры в автоматизированных системах отопления , вентиляции, производственных устройствах подачи химических реагентов и т.д. Применение электропривода обязательно при эксплуатации арматуры на трубопроводах больших диаметров.

При отоплении частного дома термовентили помогают экономить расход тепла — при правильной регулировке нагрева экономия топлива может достигать 30%.

Подсчитав, сколько стоит оборудовать радиаторы трехходовыми клапанами и сравнив это с экономией финансов на топливе, можно сделать вывод, что выгоднее применить современные терморегуляторы с электроприводом.

Назначение и область применения

Трехходовые клапаны широко применяются в быту и во всех отраслях народного хозяйства.

Раньше в любом доме стоял смеситель — трехходовой клапан. Сейчас такие устройства заменили более удобными кранами-смесителями с электроприводами. Но инженерные коммуникации домов постоянно усложняются, и сегодня невозможно обойтись без регулирующих клапанов при организации современных инженерных систем зданий. Трехходовые устройства в частных домах применяются в основном для регулировки нагрева радиаторов отопления, отопления в целом и системы теплого пола.

Не обходятся без трехходовых клапанов с электроприводом и системы кондиционирования и вентилирования жилья. В последние годы такие регуляторы устанавливают на трубопроводы для горячей воды.

В промышленности без регулирующих трехходовых клапанов с электроприводом не обойтись — они распространены на многих производствах, на которых необходима транспортировка и дозированная подача газов и жидкостей. Регулирующая трехходовая арматура с электроприводом используется:

В химической промышленности.
В машиностроении.
В металлургии.
На горно-обогатительных предприятиях.
В сельском хозяйстве.
В пищевой промышленности.

Применяются клапаны с электроприводом и в многочисленных гидравлических транспортных трубопроводах и рабочем оборудовании (такие имеются почти на всех производствах).
