Шаровой кран – это современный и прогрессивный вид запорной арматуры, предназначенный для управления потоком рабочей среды, транспортируемой по трубопроводам водоснабжения, отопления, газоснабжения и другим.

Шаровой кран трехходовой – это один из видов запорной арматуры с запирающим элементом шаровидной формы. В отличии от обычного шарового крана, который служит для перекрытия потока рабочей среды, трехходовой кран предназначен для смешивания и разделения транспортируемых потоков.

Назначение трехходового шарового крана

Трехходовой шаровой кран предназначен выполнять следующие задачи:

Смешивать различные потоки рабочих сред. Например, теплоносителя в отопительной системе, воды в системе ГВС, газов или других веществ в промышленных магистралях и пр. Принцип работы трехходового шарового крана в режиме смешивания можно сравнить с работой обычного кухонного смесителя.

Разделять поток транспортируемой рабочей среды на несколько и разводить их по разным магистралям системы. Из этого и следует разделение трехходовых кранов на смесительные и разделительные.

Смена направления движения рабочей среды;

Также трехходовые краны применяются для подключения манометра.

Область применения трехходового шарового крана довольно обширна. Их используют в таких областях промышленности как:

фармацевтическая область;

нефтегазовая промышленность;

химическая сфера;

пищевые фабрики;

аграрно-технологические компании и тд.

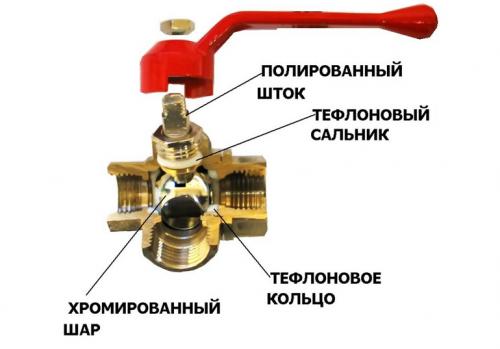

Конструкция трехходового шарового крана

Конструкция крана шарового типа довольно проста, но в тоже время достаточно надёжна.

• Корпус с тремя Т-образно расположенными патрубками.

Корпус крана изготавливают из стали, латуни, чугуна или пластика.

• Стальной или латунный шар с внутренними Т- или L-образными каналами.

Шар – это главный элемент крана. Изготавливается из стали или латуни с антикоррозийным напылением.

• Шпиндель (шток).

Шпиндель — это деталь шарового крана, посредством которой передается усилие от рукоятки к шару.

• Уплотнители.

Уплотнители служат для создания высокой герметичности крана шарового типа. Материалы изготовления уплотнителей - это в основном Тефлон PTFE и различные виды каучука EPDM, NBR, Viton и т.д.

• Ручка управления.

Ручка управления шаровым краном изготавливается из пластика, алюминия, стали с антикоррозийным порошковым покрытием. Ручка может быть выполнена в виде рычага или в виде бабочки, в зависимости от условий эксплуатации шарового трехходового крана.

По типу присоединения к трубопроводу трехходовые шаровые краны делятся на:

Муфтовые;

Фланцевые;

Приварные;

Штуцерные;

Комбинированные.

Рабочие положения трехходового крана

Рабочие положения трехходовых шаровых кранов определяются формой канала в затворе. Они бывают:

L-образные;

Т-образные.

Принцип работы L-образного трехходового крана

L-образные относятся к коммутирующему типу устройств. У данных кранов проточная часть внутри шара выполнена по форме буквы «L». Это два цилиндрических канала, соединенные под прямым углом.

Трехходовой кран для отопления с терморегулятором. Для чего может служить трехходовой клапан

Трехходовой клапан относится к разряду изделий сантехнической запорно-регулировочной арматуры. Как уже понятно из названия, это устройство имеет три входа, но работает, безусловно, не как обычный тройник, а по заданному алгоритму. А этот алгоритм зависит от температуры, например, перекачиваемой жидкости (водопроводной воды или теплоносителя на каком-то участке системы отопления), или даже в помещении.

По принципу работы трехходовой клапан в чем-то напоминает смеситель, но с серьезными оговорками.

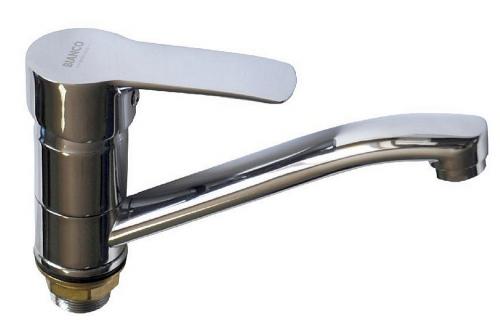

Если так кому-то будет проще для понимания, то давайте вспомним, как мы регулируем температуру воды, скажем, кухонным смесителем. Открываем воду в интуитивно выбранном положении, а затем, если она кажется слишком прохладной, уменьшаем входящий холодный поток, одновременно прибавляя при этом поток горячей, и наоборот. В итоге смешанная вода вскорости приобретает ту температуру, которая требуется.

Трехходовой кран тоже может работать в режиме смесителя. Но, в отличие от рассмотренного примера, у него не существует положения, при котором входы одновременно закрыты. То есть по мере закрытия одного входа – открывается второй.

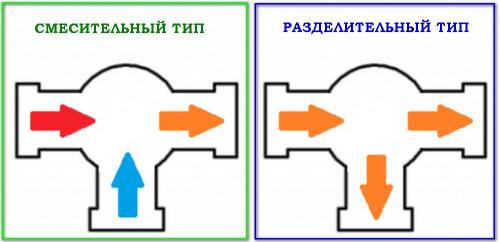

И еще один момент – существуют не только смесительные, но и разделительные трехходовые клапаны. У них – один вход и два регулируемых выхода. То есть один поток делится на два, понятное дело, без изменения температуры, но с управлением по количественным параметрам выходящих потоков.

Принципиальная разница между трёхходовыми клапанами смесительного и разделительного типа. В первом случае – смешение потоков разных температур, во втором – разделение потока на два, но с одной температурой на входе и выходах.

В системах отопления чаще применяются трехходовые клапаны смесительного типа – для получения на выходе теплоносителя строго заданной температуры. Впрочем, есть схемы, где можно найти применение и разделительному трехходовому клапану. Это будет рассмотрено в свое время.

Трехходовой кран для манометра принцип работы. Функции трехходового крана под прибор для измерения давления (манометра)

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

• Кран соединяет прибор с рабочим пространством для замера уровня давления.
• Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
• Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
• Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

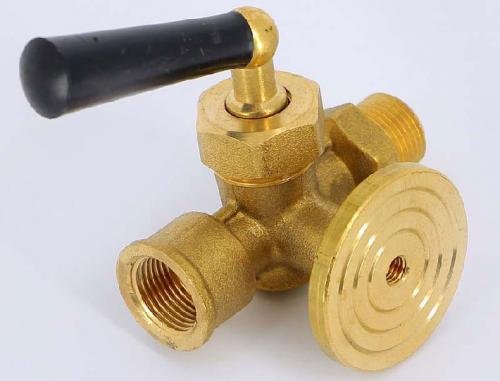

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

• Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
• Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

• Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
• Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

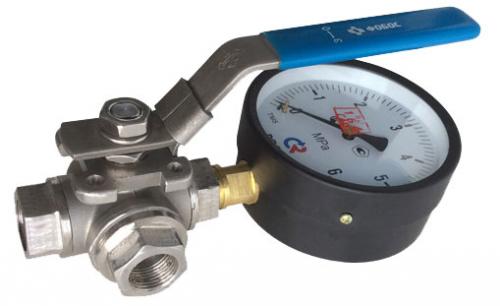

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

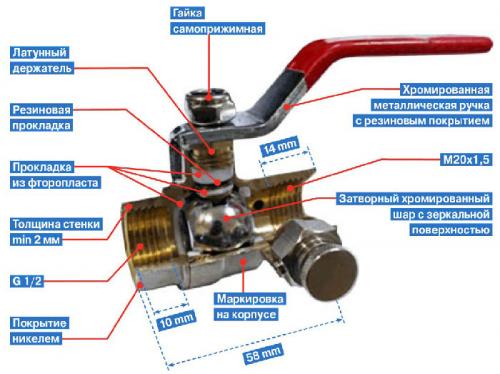

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

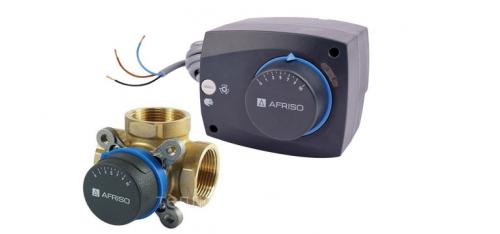

Трехходовой кран с электроприводом. Что это такое и для чего он нужен

Клапан — вид запорной арматуры для трубопроводов, имеющий три патрубка для подключения к трубопроводам. Трехходовой клапан является регулирующей арматурой, с его помощью можно:

• Регулировать подачу одновременно двух сред.
• Контролировать их расход.
• Полностью перекрывать трубопровод.

Электропривод применяется при использовании трехходовой арматуры в автоматизированных системах отопления, вентиляции, производственных устройствах подачи химических реагентов и т.д. Применение электропривода обязательно при эксплуатации арматуры на трубопроводах больших диаметров.

При отоплении частного дома термовентили помогают экономить расход тепла — при правильной регулировке нагрева экономия топлива может достигать 30%.

Подсчитав, сколько стоит оборудовать радиаторы трехходовыми клапанами и сравнив это с экономией финансов на топливе, можно сделать вывод, что выгоднее применить современные терморегуляторы с электроприводом.

Назначение и область применения

Трехходовые клапаны широко применяются в быту и во всех отраслях народного хозяйства.

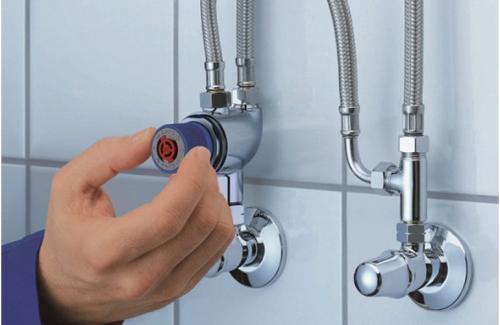

Раньше в любом доме стоял смеситель — трехходовой клапан. Сейчас такие устройства заменили более удобными кранами-смесителями с электроприводами. Но инженерные коммуникации домов постоянно усложняются, и сегодня невозможно обойтись без регулирующих клапанов при организации современных инженерных систем зданий. Трехходовые устройства в частных домах применяются в основном для регулировки нагрева радиаторов отопления, отопления в целом и системы теплого пола.

Не обходятся без трехходовых клапанов с электроприводом и системы кондиционирования и вентилирования жилья. В последние годы такие регуляторы устанавливают на трубопроводы для горячей воды.

В промышленности без регулирующих трехходовых клапанов с электроприводом не обойтись — они распространены на многих производствах, на которых необходима транспортировка и дозированная подача газов и жидкостей. Регулирующая трехходовая арматура с электроприводом используется:

• В химической промышленности.
• В машиностроении.
• В металлургии.
• На горно-обогатительных предприятиях.
• В сельском хозяйстве.
• В пищевой промышленности.

Применяются клапаны с электроприводом и в многочисленных гидравлических транспортных трубопроводах и рабочем оборудовании (такие имеются почти на всех производствах).

Характеристики

Основные характеристики клапанов трехходовых:

• Разделительный или смесительный.
• Диаметр патрубков для подключения.
• Пропускная способность.

Трехходовой кран Т-образный. Кран шаровый трехходовой Т-образный

Трехходовой кран – это вид запорно-регулируемой арматуры, основным отличием от обыч­ного муфтового крана является наличие трех патрубков присоединения с внутренней резь­бой типа BSPP, запирающим механизмом у которого служит сферическая пробка в виде шара. Уплотнением «седла» у шарового крана является фторопластовое уплотнение. Уплот­нение изготовлено из материала PTFE . Данное уплотнение герметично и обеспечивает плав­ный ход регулировки рукоятки крана. В зависимости от среды и условий эксплуатации, кра­ны изготавливаются из различных марок стали, с различными вариантами присоединения. Трехходовой нержавеющий кран изготавливается T-типа и L-типа.

Схема работы трехходового T-образного крана

Марка стали: кислотостойкая сталь AISI 316 (CF8M)
Размерный ряд: от 3/8 (17.2 мм) до 2 дюймов (88.9 мм)
Рабочее давление: PN40 Bar
Тип крепления: внутренняя резьба, тип BSPP
Среда применения: жидкая, газообразная
Класс герметичности: класс «А» (по ГОСТ 54808 и ГОСТ 9544)
Рабочая температура: от -40° до +200°
Минимальный заказ от 1 шт.

Трехходовой кран для отопления. Критерии выбора тройников

Трехходовой кран для отопления лучше устанавливать без каких либо переходников. Это общее правило для сборки трубопроводных систем, чтобы минимизировать риск появления протечки или снижения пропускной способности линий. Поэтому один из главных критериев выбора тройника – полное соответствие диаметра и типа соединения патрубков с обслуживаемыми каналами. Например, для труб со штуцером недопустим кран с фланцем.

В таблице прописаны основные достоинства и недостатки изделий в зависимости от типа регулировочного механизма.

Регулятор	Достоинства	Недостатки
Ручной	Недорогой кран с ручкой или вентилем работает без подключения к электричеству. Для удобства на регулятор может быть нанесена шкала с температурными режимами.	Контроль за степенью нагрева отопительных приборов выполняется самостоятельно. Из-за несвоевременного реагирования пользователя контуры часто неравномерно прогреваются.
Термостатический	Тройник со встроенным терморегулятором чаще подвергается единичной настройке. На основании установленных значений положение клапана автоматически определяется устройством. Это способствует равномерному прогреванию контуров и отопительных приборов. Образцы механического типа – энергонезависимые.	Стоят дороже ручных аналогов.
Сервоприводный	Кран с электроприводом отличается максимальной точностью. Здесь устройство оснащено термостатом и электронным блоком управления. Последний можно настраивать неоднократно на тот или иной режим обогрева помещения.	Дорогостоящий тройник зависит от электричества, что исключает автоматическое срабатывание при отсутствии источника питания. Сравнительно с термостатическими образцами наблюдается большее потребление электричества за единицу времени.

Назначение и устройство трехходового крана. Трехходовой кран принцип работы

Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды.

Тройник применяется:

1. в системах водоснабжения горячей водой;
2. в контурах отопления;
3. в системах водопровода.

Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

1. Компактный размер.
2. Высокий уровень функциональности.
3. Простота в использовании и техобслуживании.
4. Хорошая степень герметичности затвора.
5. Длительный период использования.
6. Низкий уровень гидравлического отпора.
7. Отсутствие зон застоя.
8. Легкий монтаж.
9. Нет необходимости в ежедневном уходе.
10. Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

Недостатки крана с тройным ходом

К минусам относят:

1. Заклинивание вентиля из-за некорректной эксплуатации.
2. Дешевые изделия очень быстро выходят из строя.
3. Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок.

Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.

Тройник обладает и дополнительными характеристиками:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды.

Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков.

Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех.

В соответствии с положением установки и ее подключения подразделяют две функции:

1. смешивание потоков холодной и горячей воды;
2. разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

1. вентиль открыт наполовину – у выходящего потока средняя температура воды;
2. вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
3. вентиль закрыт – в выходящий поток идет только холодная вода.

Важно! Тройник не перекрывает подведенные к нему потоки, а лишь перенаправляет воду с одного входа к одному из выходов. Одновременно можно перекрыть или один из выходов, или наполовину оба.

Схема отопления трехходового крана с котлом

Разновидности кранов

Классификация изделия по разным признакам:

1. В зависимости от вентиля, различают:
   • Регулирующий. Он оборудован электромеханическим устройством,открывающим нужные клапаны, и шток с ручной или автоматической регулировкой.
   • Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Его устанавливают на системы с низким давлением.
2. По материалу изделия:
   • Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
   • Углеродистая сталь – прекрасная альтернатива латуни.
   • Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
   • Бронза – материал с длительным периодом эксплуатации.
3. Для системы отопления используют такие виды, как:
   • С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
   • С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды.
4. От механики затворного элемента:
   • Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;
   • Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.
5. В зависимости от технических показателей различают такие вентили:

Устройство трехходового крана для отопления

Запорный механизм состоит из частей:

• непроницаемого корпуса из металла;
• затвора с проходными отверстиями разной формы;
• переходников.

Направление потока теплоносителя регулируется поворотом подвижного балансира на 90 или 180 градусов, в результате чего проходное отверстие закрывается, и поток тепловой массы меняет направление, передвигаясь в другое отверстие.

Трехходовой кран для манометра положения. Цели

Сначала узнаем, зачем вообще необходим трехходовой манометрический кран.Работа по его установке преследует следующие цели:

• Она дает возможность провести поверку прибора для измерений, подключив контрольный прибор для определения величины давления .

Уточним: без сомнения, в данном случае кран должен иметь не дренажную трубку, а настоящий отвод с резьбой или трубным фланцем для подсоединения второго прибора.

На снимке — трехходовой кран с контрольным фланцем для прибора для определения величины давления 11б38бк.

• 3х-ходовой кран для прибора для определения величины давления позволяет не только выключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно уменьшает вероятность отказа (залипания стрелки).
• Напоследок, он дает возможность продуть отвод на прибор для определения величины давления — скинуть через него определённое кол-во среды работы . При продувке из отвода убираются все скопившиеся загрязнения, способны оказать влияние на точность измерения давления.

Можно ли обходится обыкновенным проходным муфтовым вентилем2 В условиях в промышленности, где строгий контроль давления нужен для соблюдения производственной технологии, в подкачках и на газопроводах — нет. Неверные показания могут обходится очень дорого.В системе обогрева приватизированного дома или в элеваторном узле многоквартирного приборы для определения величины давления в большинстве случаев подключаются собственно к обычному контрольному вентилю. Говоря по существу, в элеваторах прибор для определения величины давления нередко монтируется только на определенный период времени снятия контрольных показаний: пока есть свободный доступ в технические подвалы, трудность воровства оборудования остается важной.
