Трехходовой кран под манометр: что это такое

Трехходовой кран под манометр: что это такое

Трёхходовой кран для манометра - это кран для присоединения манометра с целью изменения направления потока среды в сетях или принудительного сброса давления.

Цветовая индикация ручек крана, независимо от формы (бабочка, либо рычаг):

Красная ручка - вода, воздух;

Желтая ручка - газ.

Рисунок 1. Кран для манометра - на воду, воздух и масло:

Краткие технические и эксплуатационные характеристики:

Давление в сети - 1,6 МПа;

Температура:

- вода, воздух, масло, нефтепродукты - до +140 градусов;

- нефтепродукты - до +225 градусов;

Климатическое исполнение - исполнение У3 (до -40 градусов);

Сырьё для корпуса, штока, прижимной гайки, гайки сальника, спускного винта - медный сплав;

Материал шаровой пробки - хромированная латунь ЛЦ40Сд;

Сырьё для производства уплотнительного кольца - фторопласт Ф4;

Тип присоединения - внутренняя трубная резьба G1/2;

Герметичность в затворе - класс А (ГОСТ 9544-93);

Внутренние резьбы крепления к измерителю - метрическая М20*1,5; трубная G1/2;

Требование к входу-выходу среды - есть, по направлению;

Номинальный диаметр проходного отверстия - 15 миллиметров;

Масса нетто - не более 150 грамм (без учёта индивидуальной упаковки).

Рисунок 2. Кран для манометра (газ):



Краткие технические и эксплуатационные характеристики:

Рабочая среда - газ природный;

Давление в системе - 1,6 МПа;

Температура среды - от -60 до +50 градусов;

Влияние внешнего климата - исполнение У3 (до -40 градусов);

Материал для оболочки, штока, прижимной гайки, гайки сальника, спускного винта - медный сплав;

Сырьё для производства шаровой пробки - хромированная латунь ЛЦ40Сд;

Материал уплотнительного кольца - фторопласт Ф4;

Тип присоединения к технологическому оборудованию - внутренняя трубная резьба G1/2;

Герметичность в затворе - класс А (ГОСТ 9544-93);

Внутренние резьбы крепления к измерителю - метрическая М20*1,5; трубная G1/2;

Требование к входу-выходу среды - есть, по направлению;

Номинальный диаметр проходного отверстия - 15 миллиметров;

Вес нетто - не более 150 грамм.



Связанные вопросы и ответы:

Что такое трехходовой кран под манометр

Трехходовой кран предназначен для подключения манометров и других средств измерения давления к системе. Наличие запорного устройства перед манометром делает последующую эксплуатацию прибора удобной и надежной. Конструкция трехходового крана позволяет перенаправлять потоки рабочей среды, отключать и заменять манометр, или сбрасывать давление при необходимости. Латунный кран с натяжной гайкой является более надежным решением по сравнению с обычными типами устройств, где нельзя регулировать удельное давление между корпусом и пробкой.

Конструкция с использованием фторопластовой прокладки позволяет использовать кран при температуре рабочей среды до 150 °С. Также она снижает усилие, которое необходимо прикладывать для поворота ручки, что является проблемой при эксплуатации моделей старых конструкций.

Рабочее давление, МПа

2,5

Максимальное давление, МПа

6

Максимальная рабочая температура, °С

150

Резьба присоединения

G¼ / G½ / M12×1,5 / M20×1,5

Исполнение (резьба)

Внутренняя / наружная
Внутренняя / внутренняя

Материал корпуса

Латунь

Материал седла

Фторопласт

Максимальный вес, кг

0,20

Техническая документация

Наименование	Резьба присоединения	Цена с НДС, руб.
Кран трех­хо­до­вой латунь (Китай)	G½ или М20×1,5 (в ассортименте)	705
G¼ — G¼, M12×1,5 — M12×1,5 (внутр. — внутр.)	945
G¼ — G¼, M12×1,5 — M12×1,5 (внутр. — наруж.)	810

Чертежи

Карта заказа

Тип	Трехходовой кран
Резьба присоединения	G¼ / G½ / M12×1,5 / M20×1,5
Исполнение (резьба)	внутренняя — внутренняя	внутр.-внутр.
внутренняя — наружная	внутр.-наруж.
Прокладка	Фторопластовая
Особенности	Натяжная гайка
Материал	Латунь

Пример обозначения:
Трехходовой кран G ½ -G½ (внутр.-внутр.) с фторопластовой прокладкой и натяжной гайкой, латунь.

Как работает трехходовой кран в системе

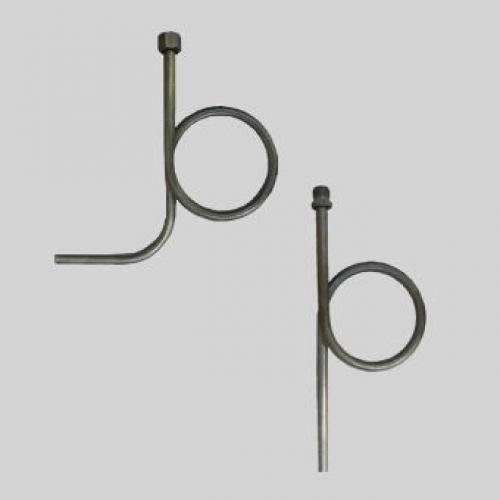

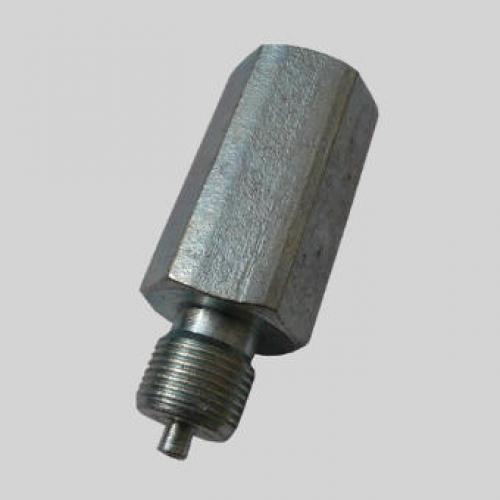

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.Демпферный блок.Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.Отборные устройства ( прямое и угловое ).Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред. При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе.

Где обычно устанавливается трехходовой кран под манометр

Подключать прибор к системе можно только при отсутствии в ней давления. Кроме этого, должны соблюдаться:

• вертикальное положение шкалы манометра;
• нормативные допуски монтажа;
• отсутствие нагрузки на корпус при подключении.

Так как при установке используется гаечный ключ, важно также не прилагать чрезмерных усилий при затягивании штуцера. Существует три основных типа подключения манометра.

Прямым способом . В этом случае манометр монтируется либо перед задвижкой (запирающей арматурой), либо после нее. На месте монтажа устанавливается бобышка (фитинг для присоединения), например с помощью сварки. Прямой способ подключения используется для резервуаров или трубопроводов со стабильным давлением, без скачков, то есть в процессе эксплуатации не понадобится замена контрольного элемента.

С трехходовым краном . Установка с таким или аналогичным устройством понадобится, если во время работы иногда требуется сбросить показания на ноль. Трехходовой кран позволит без проблем продуть и отключить манометр. Такой тип подключения помогает выравнивать давление в системе, а также проводить ремонтные или наладочные работы без отключения всей сети.

С отборным устройством . Такое подключение необходимо, если измеряемая среда имеет высокую или отрицательную температуру и нужно защитить прибор от ее воздействия. Монтаж предусматривает следующую последовательность установки: бобышка, отвод, трехходовой кран, а уже затем манометр.

Какой манометр используется с трехходовым краном

Трехходовой кран – это важный элемент запорно-регулирующей арматуры, при помощи которого осуществляется равномерное смешивание нагретой воды, поступающей в систему от единого теплового носителя, а также и распределение тепловой энергии в целом. Такой кран обеспечивает поддержание одинаковой температуры во всех комнатах при обогреве помещения, а также позволяет подключать горячую и холодную воду.

Основными составляющими данного типа арматуры является три патрубка. Между данными патрубками в конструкции крана предусмотрено наличие вентиля, позволяющего теплоносителю любой температуры перетекать из одной линии в другие. Следует отметить, что указанный тип арматуры не является запорным в классическом значении этого понятия, поскольку кран не позволяет полностью перекрывать тепловой поток во всех патрубках. Перекрытым может оставаться только один из трех отсеков крана. Два других подвода, при этом, всегда остаются открытыми.

Важно также отметить, что начальная температура среды в системе регулируется на едином теплоносителе, то есть котле. Подключение одного или нескольких радиаторов осуществляется напрямую к котлу и отдельно регулировать их нельзя. Мощность потока будет перераспределяться и балансироваться, но от изначально единого центра подачи тепла. Данная схема является самым простым вариантом регулирования подачи и распределения тепловой энергии.

Более сложная конфигурация предполагает установку байпаса на каждую отдельную батарею. Для регулировки количества и мощности теплового потока в трубах, байпас следует монтировать перпендикулярно к радиатору, а под ним устанавливать игольчатый кран.

Итак, основные режимы работы клапана:

• нагревание батарей до максимальной температуры при односторонней подаче потока горячей воды (полное открытие крана);
• закрытие крана, что влечет за собой перекрытие подачи нагретой жидкости с подачей только холодной воды через другое отверстие;
• регуляция температуры воды в системе при частичном открытии клапанов.

Одной из основных полезных функций трехходового клапана считается снижение уровня потребления топлива в котле. Экономия достигается благодаря принципу работы самого крана. Так осуществляется сокращение потока, поступающего к котлу при возвращении переработанной (остывшей) воды в системе. Скорость движения теплоносителя при этом остается прежней, а температура нагрева немного снижается, однако топливо расходуется в меньшей степени.
Разделяет поток нагретой и холодной воды циркуляционный насос, который дополнительно устанавливают со стороны расположения трехходового крана. Такая система позволяет изначально делить весь поток теплоносителя на подачу в радиатор, а также на обратный ход. Таким образом, владельцу отопительной системы становятся доступно несколько режимов для полного обогрева и поддержания температуры без выработки дополнительной тепловой энергии. Основные рабочие режимы регулируются крайними положениями клапана, который перекрывает входной и выходной канал для движения жидкости с различной температурой.

Как правильно установить трехходовой кран под манометр

1. Вначале отключите водоснабжение и снизьте давление в системе, чтобы предотвратить возможность разбрызгивания воды.

2. Снимите ручку крана, чтобы получить доступ к внутренним элементам. Обычно ручка прикреплена насадкой или винтами и может быть снята с помощью отвертки или ключа.

3. Внимательно осмотрите элементы трехходового крана, такие как шайбы, уплотнения и прокладки, на предмет износа или повреждений. В случае обнаружения проблемных элементов, они должны быть заменены.

4. Для очистки элементов трехходового крана от накопившейся грязи и отложений используйте мягкую щетку или тряпку с мыльным раствором. Будьте осторожны, чтобы не повредить поверхности или уплотнения.

5. Если элементы трехходового крана не могут быть полностью очищены, замените их новыми. При замене следуйте инструкциям производителя и используйте только совместимые элементы.

6. Перед установкой новых или очищенных элементов трехходового крана, проверьте их состояние и правильность подходящих размеров. Убедитесь, что они совместимы с вашей системой и герметично подходят к другим элементам.

7. Установите элементы трехходового крана обратно на свои места и закрепите ручку. Убедитесь, что ручка легко и плавно двигается и переключает положения крана.

8. После завершения работы проверьте трехходовой кран на наличие утечек воды. Откройте водоснабжение и аккуратно проверьте каждое положение крана. Если обнаружены утечки, перепроверьте установку элементов или обратитесь к специалисту.

Выполнив все эти шаги, вы должны сделать трехходовой кран полностью исправным и готовым к работе. Регулярно проводите осмотр и обслуживание крана, чтобы предотвратить возможные поломки или утечки и продлить его срок службы.

В чем отличие трехходового крана от обычного крана

Золотаревский С.А., генеральный директор ООО «НПФ «РАСКО», к.т.н.; Макаров А.В., главный конструктор ОАО «Саранский приборостроительный завод»

Приборы для измерения давления (ИД) — так для обобщения будем в данной статье называть манометры, напоромеры, преобразователи давления — являются неотъемлемой составляющей практически любой технологической установки, использующей в своей работе газ, пар или жидкость. При этом само количество указанных приборов измеряется сотнями миллионов единиц.

Отсюда неизбежно вытекает задача: как оптимальным образом обеспечить работоспособность данных изделий, продлить срок их службы, а при необходимости — обеспечить быструю и качественную замену.

Именно с этой целью перед ИД устанавливают упомянутую в названии статьи запорную арматуру. Рассмотрим последовательно варианты ее применения и сравним их преимущества и недостатки.

Первоначально перед ИД устанавливали обычные двухходовые краны , имеющие два рабочих положения: «открыто» и «закрыто». В положении «открыто» давление рабочей среды поступает на вход ИД, который фиксирует его. Если двухходовой кран перевести в положение «закрыто», то рабочая полость ИД отсоединяется от рабочей полости системы. При этом ИД «запоминает» то давление, которое было в системе в момент отключения. Но затем оно может изменяться, например, при нагреве или охлаждении среды в данной замкнутой полости.

Очевидно, что с помощью двухходового крана невозможно проверить «стабильность нуля» прибора, что является одним из признаков его работоспособности. Сильно затруднена также замена прибора, особенно при измерении высоких давлений и в газовых системах. Это объясняется, во-первых, тем, что имеется значительное осевое усилие на резьбу, с помощью которой устанавливается ИД, а во-вторых, опасностью резкого расширения газа из замкнутого пространства при снятии ИД, установленных на газовых системах. Вследствие этого, двухходовые краны для указанных целей используются крайне редко и в настоящей статье не рассматриваются.

Определимся также, что будем рассматривать возможные варианты применения кранов перед ИД в системах с рабочим давлением до 1,6 МПа (16 кГс/см²), что характерно для подавляющего большинства газораспределительных сетей, а также систем водо- и теплоснабжения зданий и сооружений.

Для устранения указанных недостатков двухходовых кранов применяют трехходовые краны (рис. 1). Они, что следует из их названия, имеют три канала (хода): для подключения к рабочей полости системы, в которой контролируется давление, к ИД и к атмосфере, и два фиксированных положения: в первом ИД подключен к давлению в системе, а во втором — к атмосфере.

Рис. 1. Кран трехходовой натяжной муфтовый11б18(38)бк РУ 16кгс/см²Ду15мм

Трехходовые краны применяются для указанных целей уже более века и зарекомендовали себя как недорогое и достаточно надежное устройство. Однако они имеют серьезные недостатки. Главный недостаток трехходовых кранов — недостаточная герметичность . Как правило, она соответствует только классу герметичности D по ГОСТ 9544-2005 , т.е. при испытании давлением воздуха 6 кгс/см²допускают утечку газа в пределах 1,8 см3/мин xDN, где DN — диаметр условного прохода крана (от 5,4 см3/мин при DN = 3 мм до 360 см3/мин при DN = 200 мм) . Это обусловлено тем, что в подавляющем большинстве указанных изделий разделение соответствующих полостей в них обеспечивается взаимным разворотом цилиндрических или конических поверхностей. Соответственно, всегда имеется микрозазор между указанными твердыми поверхностями, который часто заполняют специальной консистентной смазкой, чтобы снизить возможные перетоки. Но, во-первых, перетоки все равно остаются, во-вторых, появляется необходимость периодического обслуживания данных кранов для замены смазки, а в-третьих, имеются случаи, когда применение смазки неэффективно или недопустимо. В качестве примера последних случаев можно привести установку трехходовых кранов перед ИД бензина, который растворяет большинство смазок, или кислорода, при взаимодействии которого с обычными смазками может произойти возгорание.

Как проводится обслуживание трехходового крана

Трехходовой клапан является важной частью системы отопления и отвечает за переключение между различными режимами работы — отопление и горячая вода. Если клапан не переключается на отопление, это может указывать на его неисправность.

Для проверки трехходового клапана на неисправность, необходимо выполнить следующие шаги:

1. Выключите систему отопления и отключите электропитание.
2. Осмотрите клапан на предмет видимых повреждений или утечек. Проверьте состояние уплотнений и соединений.
3. Проверьте, свободно ли движется шток трехходового клапана. Он должен легко перемещаться вверх и вниз без заеданий или сопротивления.
4. Используя мультиметр, проверьте электрическую цепь трехходового клапана. Убедитесь, что напряжение подается при переключении на режим отопления.
5. Проверьте питание клапана. Убедитесь, что клапан получает достаточное напряжение для правильной работы.
6. Проверьте работу клапана, подавая напряжение на его клеммы или используя специальный тестер. Убедитесь, что клапан переключается между режимами отопления и горячей воды.

Если вы обнаружите любые повреждения, утечки или неисправности в трехходовом клапане, рекомендуется обратиться к специалисту для ремонта или замены. Неправильное использование или ремонт клапана может привести к дальнейшим проблемам с системой отопления.

Необходимо помнить, что эти рекомендации предоставлены только в качестве справочной информации и не заменяют профессиональную консультацию или сервис от специалиста в области отопления.

Можно ли использовать трехходовой кран без манометра

Прежде, чем отправляться в магазин или на популярные веб-площадки за трехходовыми клапанами, важно понять, какими свойствами они должны обладать. В первую очередь, определяется общее количество контуров в будущей системе отопления, ведь каждый контур потребует установки отдельного клапана, которые, к слову, могут существенно отличаться друг от друга по своей конструкции и свойствам.

Для каждого из них придется определить:

• тип работы: разделение, переключение или смешивание;
• фактическая и требуемая температуры в контуре;
• расчетное давление теплоносителя в системе;

• необходимую пропускную способность;
• особенности управления клапаном;
• стандарт соединения с трубопроводами (в ряде случаев можно воспользоваться переходниками).

Могут потребоваться и более специфичные данные, например, информация об окислительных свойствах теплоносителя, совместимость блоков электронно-управляемых клапанов с конкретной системой климат-контроля и др.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Если у Вас есть сомнения в том, что Ваших знаний и опыта хватит для правильного выбора и монтажа трехходового клапана, доверьте эти работы профессионалам. Ошибка может не только обернуться финансовыми потерями, но и повлиять на безопасность использования отопительного котла и трубопроводов.

На современном рынке представлено немало трехходовых клапанов на любой вкус и кошелек. В самой бюджетной нише лидируют китайские бренды TIM и ViEiR, товары которых обладают на удивление хорошей сборкой.

Классом выше расположился отечественный Valtec, созданный в сотрудничестве с итальянскими инженерами, а в высшей лиге играют импортные Esbe, Honeywell и Danfoss. Ниже дан краткий обзор самых популярных моделей трехходовых клапанов для бытового использования.
