Вентиль крана для воды. Тип конструкция запирающего устройства

Вентиль крана для воды. Тип конструкция запирающего устройства

Здесь три позиции:

1. Вентиль клапанный.
2. Пробковый, он же конусной.
3. Шаровой.

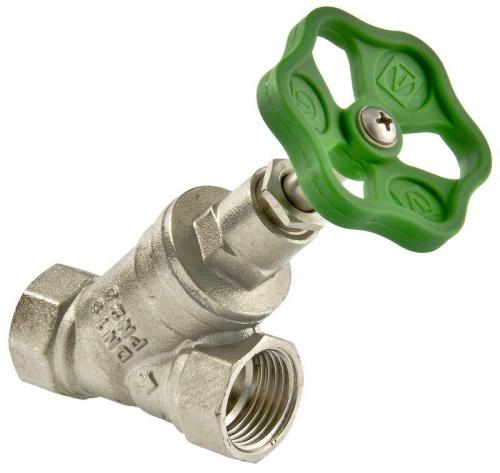

Клапанный вентиль

Клапанный вентиль, нередко его называют вентильным краном, — это корпус прибора, разделенный горизонтальной или наклонной перегородкой. В последней сделано отверстие с проточкой под клапан. Этот участок называется седлом.

Клапан – это часть штока, которая располагается в нижней части. В него вставлена эластичная прокладка, которая и упирается в седло, тем самым, перекрывая подачу воды.

Сам шток в верхней части имеет резьбу, которая входит в резьбу посадочной гайки. Именно посредством резьбового соединения при вращении штока производится подъем или опускание клапана.

Преимущества	Недостатки
Вентильные краны выдерживают большое давление.	Прокладка быстро стирается, потому что в нижней части контактирует с металлом.
С их помощью можно регулировать объем и напор воды.	Небольшой срок эксплуатации по сравнению с другими видами.
Управление простое.	Приходится долго вращать шток, чтобы перекрыть или открыть воду.
Возможность проведения ремонта.

Конусный

Водопроводный вентиль конусного типа является подвидом клапанного прибора, потому что сама конструкция вентиля от первого отличается лишь клапаном. Он собой представляет пробку в виде конуса, которая при вращении штока опускается в отверстие перегородки, закрывая собой.

Все плюсы и минусы вентиля клапанного типа можно отнести и к конусным моделям.

Шаровой

Свое название прибор получил за счет формы запирающего устройства. Это шар, в котором сделана сквозная прорезь (канал). Если последняя при повороте штока оказывается перпендикулярно трубопроводу – поток воды перекрывается. И, наоборот, когда канал расположен вдоль трубы, вентиль считается открытым.

Преимущества	Недостатки
Простота механизма открытия и закрытия создает условия эксплуатировать вентиль очень долго.	Не подлежит ремонту.
Полная герметичность конструкции.	По инструкции шаровой вентиль должен использоваться только в качестве запирающего устройства. Регулировать им воду можно, но в таком случае производители не гарантируют долгосрочную эксплуатацию.
Для закрытия или открытия подачи воды надо ручку повернуть всего на 90°.

Вентиль крана для воды, как называется. Классификация вентилей

Изделия имеют много разновидностей, которые могут отличаться по принципу действия и устройству. Также они по-разному крепятся к трубопроводу.

Спецификация вентиля разных типов имеет конструктивную особенность и назначение. Изделия предлагаются в трех позициях:

1. Клапанный вентиль;
2. Конусный или пробковый;
3. Шаровый.

Вентиль клапанного типа. Его второе название вентильный кран. Представляет собой корпус с основным запирающим устройством в виде штока, который при ручном перемещении, плотно прижимается к седлу, тем самым перекрывая водный поток. Для того, что бы возобновить движение воды достаточно открутить ручку со штоком вентиля. При этом можно регулировать количество проходящей жидкости. На штоке имеется резьба для плавного вхождения в тело вентиля. На корпусе изделия резьба не выполняется, для этого используют ходовую гайку, которую после изнашивания можно легко сменить.

Оборудование ставится между двумя патрубками, обозначаемыми стрелками направления водотока.

Вентильный кран

*

Представленный механизм обладает как положительными сторонами, так и отрицательными.

Плюсы использования вентильного крана:

• Возможность установки на трубопроводы с высоким давлением;
• Позволяют регулировать объем протекающей жидкости и ее напор;
• Управляется только ручкой и штоком, без использования сложных приспособлений;
• Можно ремонтировать.

Какие недостатки присутствуют при использовании данного вида оборудования:

• Прокладка, расположенная на нижней части штока быстро приходит в негодность из-за частого контакта с металлом седла;
• Период эксплуатации короткий и механизм быстро выходит из строя;
• Для открытия или закрытия тока воды необходимо долго вращать ручку со штоком.

Следующий вид арматуры для регулирования течения жидкостей – это конусный или пробковый. Он так называется по форме внутреннего строения запорного механизма. Деталь, которая перекрывает поток, сужается к концу, принимая форму клина. Если необходимо перекрыть поток, ручку поворачивают, клин плотно садится в седло и принимает положение параллельно движению жидкости. Внутри вентиля поток дважды изгибается под прямым углом для продолжения движения. Если нужно открыть проход для жидкости, то ручку вентиля поворачивают в обратную сторону, заставляя клин двигать в обратную сторону.

Клиновый вентиль

Этот вид запорной арматуры, также обладает преимуществами и недостатками.

Плюсы использования вентиля конусной формы:

• Можно ставить на водопроводы, где жидкость подается под большим давлением;
• С помощью клинового вентиля можно производить регулировку проходящего объема, а также контролировать напор воды, путем уменьшения сечения доступного прохода;
• Управление состоит из ручки и штока;
• Есть возможность ремонтировать.

Минусы использования:

• Прокладка, расположенная на клине, быстро истирается из-за частого контакта с металлическим седлом;
• Недолговечен.

Запорная арматура шарового типа представляет собой корпус, внутри которого расположен шар со сквозной прорезью. Когда ручка штока становится перпендикулярно относительно трубопровода, поток воды перекрывается. Соответственно продольное расположение ручки говорит о свободном прохождении воды в трубе.

Шаровый механизм

*

В чем преимущество использования шарового вентиля:

• Механизм, регулирующий открытие и закрытие потока прост, позволяет достаточно долго эксплуатировать арматуру;
• Конструкция полностью герметична;
• Для того, чтобы открыть или закрыть вентиль достаточно повернуть ручку на 90 градусов.

Существующие недостатки при эксплуатировании шаровой конструкции:

• При поломке механизма, необходимо производить полную замену оборудования;
• Его использование подходит только для прекращения потока воды. Производитель не рекомендует устанавливать данный тип на места, где требуется регулировать поток. В этом случае гарантии на долгосрочное эксплуатирование не даются.

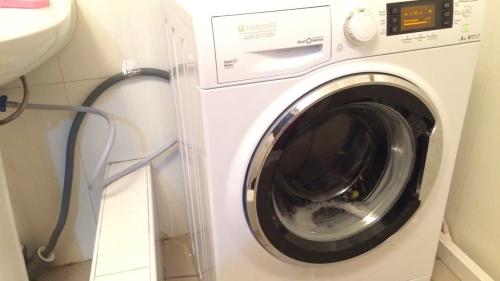

Кран для стиральной машинки подключаемый к водопроводу. Как выбрать кран для стиральной машины

Время на прочтение: 5 минут

У этой статьи:

Стиральная машинка не может работать без воды — общеизвестный факт. Поэтому подключение стиралки к водопроводу считается ответственным этапом. Низкокачественные комплектующие, а также нарушение процесса подключения могут привести к печальным последствиям — затоплению. Пострадать может не только ваше имущество, но и соседское. Избежать непредвиденных трат тогда не получится.

Хотите узнать, как выбрать кран для подключения стиральной машины к водопроводу и как правильно его установить? Внимательно читайте статью. Риск ошибок точно будет сведен к нулю.

Кран на стиральную машину: необходимость или пустая трата денег?

Для подключения стиралки к воде совсем не обязательно покупать и устанавливать специальный краник. Подключение «напрямую» также возможно. Но стоит ли поступать таким образом? Несущественная экономия чревата большими расходами.

Вентиль потребуется в ситуации, когда нужно экстренно перекрыть воду к стиральной машинке. Не установили? Вероятность затопления квартиры и соседей при возникновении протечки очень высока. В таком случае на ремонт и восстановление мебели придется потратиться больше, чем на покупку водного затвора.

Выбираем запорный кран: основные виды

Сегодня в продаже предлагается большой ассортимент всевозможных вентилей. Их положение, а также количество выводов определяет тип устройства:

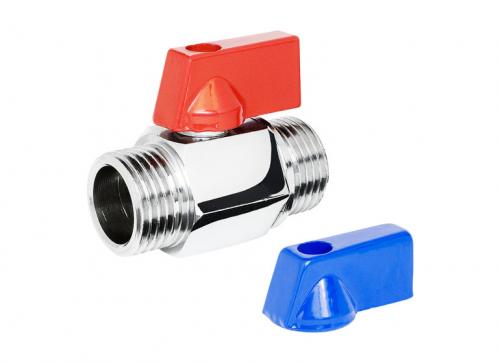

• Прямой кран с двумя выводами для воды. Отсекает бытовую технику от общей системы коммуникаций. Крепится на отдельную трубу, которая подходит от центрального водопровода к самому агрегату.

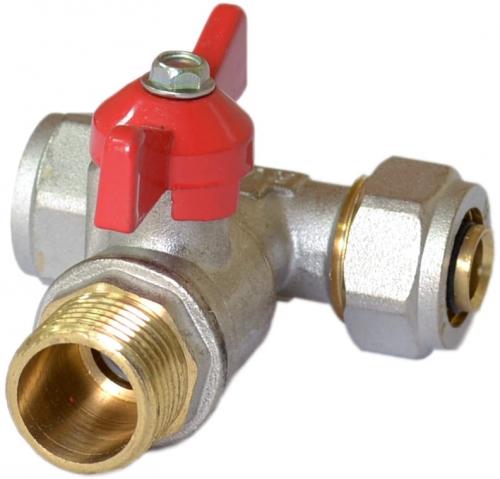

• Кран-тройник водопроводный. В отличие от двойного, имеет три выхода (что понятно из самого названия). В случае необходимости пользователь может закрыть один выход. Другие два — проточные и используются для соединения основной трубы с ответвлением. Тройники могут быть: разной формы, с перекрытием одного или сразу двух выходов.

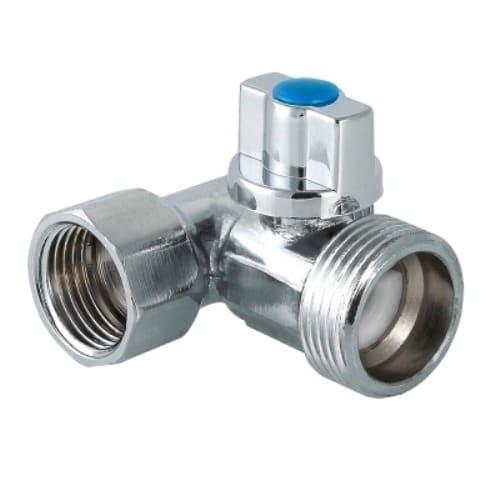

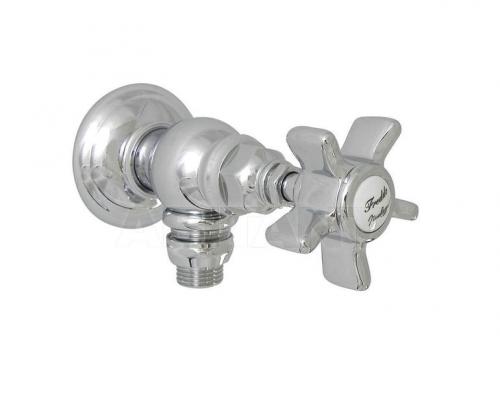

• Угловой. Используется при установке стиральной машины-автомата в условиях ограниченного пространства (например, в очень маленькой ванной), где нет возможности установить типовой проходной прямой кран. Представляет собой усовершенствованную, хорошо продуманную конструкцию с двумя отводами.

Угловые вентили используются для водообеспечения не только стиралок, но и прочей техники, в том числе сантехники — бачков унитазов, биде и т. п.

Чаще всего производители аппаратов для стирки рекомендуют типы и виды комплектующих, которые следует использовать с устройством. Мастера по установке стиралок советуют прислушиваться к таким рекомендациям.

Почему не подойдет типовой проточный затвор?

Не редки ситуации, когда пользователи стиралок не сталкивались с подводом воды к бытовой технике и не понимают, почему нельзя установить типовой проточный вентиль.

Если вы знаете, что такое гидроудар, то подобных вопросов не возникнет: вода под высоким давлением буквально разрывает металлопластиковые и даже металлические трубы. Устройство для стирки подключено напрямую с помощью обычного шланга? Высока вероятность, что во время гидроудара его разорвет на части.

Больше всего уместен кран-тройник. Он не только выдержит высокое давление, но и позволит подключить к воде сразу несколько разных устройств. К примеру, машинку для стирки и посудомойку.

Важные моменты

Выбирая вентиль для стиралки, учитывайте:

• Материал. Продавцы предлагают краны из силумина или латуни. Первый вариант весьма недолговечен, хоть и более привлекателен по цене. Остановите выбор на втором. Переплатите 1–2 доллара, но приобретите надежное затворное устройство.

• Конструкцию механизма для перекрытия. Многооборотная или шаровая — два возможных варианта. Долгим сроком службы могут похвастаться шаровые затворы:

• Конструкцию вентиля. Его ручка используется в экстренных случаях, когда нужно срочно перекрыть подачу воды. Она должна быть удобной и не слишком маленькой. Тогда закрыть воду сможете за пару секунд.

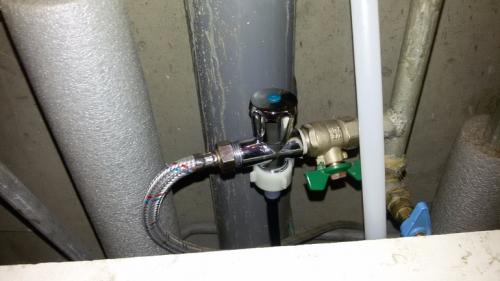

Установка крана СМА

Выбрали деталь нужной формы, вида и конструкции? Прекрасно! Приступайте к ее собственноручной установке.

Сам процесс довольно прост. Главное — запастить терпением, инструментами и дополнительными деталями. Понадобятся:

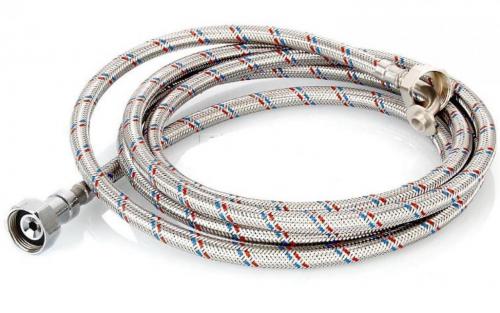

• Шланг с двойной стенкой. Производители кладут в комплекте к устройствам обычные одностеночные заливные шлаги. Специалисты советуют их не устанавливать. Оптимальное решение — потратиться и купить более надежный шланг, имеющий две стенки, а также армирование из проволоки.

Покупая шланг, учитывайте длину. Часто производители экономят и кладут в комплект очень короткие шланги.

• Водный фильтр. Крепится на ответвление трубы, идущей от водопровода к резьбе крана. Водопроводная вода не отличается хорошим качеством. Есть возможность поставить перед машинкой 2–3 фильтра? Отлично! Принцип — чем больше, тем лучше, здесь работает.

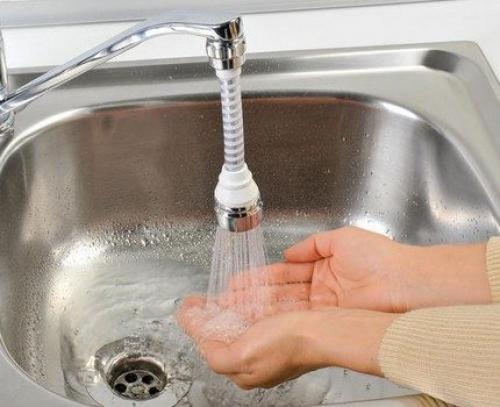

Рассекатель воды на кран. Как работает аэратор и почему экономится вода?

Свое название устройство получило от процесса, которое оно создает. «Аэрация» в переводе с греческого означает «воздух», а сам процесс являет собой естественное насыщение водных потоков воздухом.

Она осуществляется путем пропускания пузырьков через жидкость.

За счет того, что в процессе аэрации воздух тесно контактирует с водой, струя получается более равномерной и при этом мягкой

Основное предназначение насадки аэратора на кран – сокращать расход воды. По некоторым данным с помощью этого нехитрого устройства можно снизить расход воды до 50%. Без аэратора вода льется из крана сплошным потоком.

А поступая через насадку, насыщаясь воздушными пузырьками, струя утрачивает упругость, приобретая бурлящий вид. Мягкий распыленный поток воды не брызгает, ударяясь о стенки раковины или посуду, а плавно омывает их.

Эта технология не нова. Но за десятки лет она претерпела ряд изменений. Первые модели аэраторов представляли собой устройства в виде металлических дисков, оснащенных отверстиями. Но несмотря на наличие защитного экрана такие устройства быстро забивались и выходили из строя.

Современные модели насадок оснащены перфорированными дисками, отверстия которых имеют значительно больший размер, и многоступенчатыми системами фильтрации.

Несмотря на то, что современные насадки имеют больший размер отверстий, они также со временем забиваются известковыми отложениями, которые присутствуют в водопроводной воде

Современные модели представляют собой конструкции, включающие три основных элемента:

• Корпус, выполненный из пластика или метала, защищает конструкцию от механических повреждений.
• Модульная система в виде щелевого картриджа с прорезями или дискового отражателя с мелкими отверстиями отвечает за смешивание воды с воздухом и параллельно с этим выполняет роль ограничителя воды.
• Кольцо-уплотнитель, выполненное из плотной резины, обеспечивает герметизацию соединения насадки с водопроводным краном.

Фильтр устройства представляет собой совокупность мелкоячеистых сеток, уложенных в цилиндрический стакан последовательно одна за другой. Первые два слоя осуществляют грубую очистку воды и при этом задают направление струе, следующие – перемешивают воду с воздухом.

Конструкции аэраторов разных производителей могут немного отличаться. В самых простых моделях насадка имеет вид пластикового вкладыша, в более дорогих модернизированных устройствах – многоступенчатый сетчатый фильтр.

Поток воды, проходя через тонкие щели, врезается в диск и разбивается на мельчайшие капли, которые, в свою очередь, смешиваются с воздухом

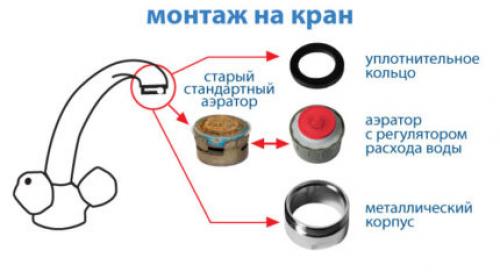

Насадка фиксируется к смесителю посредством резьбового соединения. В продаже можно встретить насадки как с внутренней резьбой диаметром в 22 мм, так и с внешней сечением в 24 мм. Они предназначены для установки на смесители ванн, умывальников и кухонных раковин.

При монтаже аэратора на кран задача потребителя состоит лишь в том, чтобы при покупке насадки определить, какая резьба предусмотрена на смесителе.

В случае, если излив крана не оборудован резьбой, установить аэратор можно будет лишь после замены смесителя.

Почему шаровый кран нельзя открывать наполовину. Почему шаровой кран нельзя открывать наполовину

Разберемся, почему львиная доля производителей шаровых кранов запрещает использовать кран в различных промежуточных положениях и настоятельно рекомендует эксплуатировать такую продукцию только в двух: «Открыто»/»Закрыто».

Устройство шарового крана

Название «шаровые» эти изделия получили благодаря отличительной черте конструкции запирающего механизма. Имея, стандартное устройство, они состоят:

• корпус, в котором смонтированы все элементы внутренней конструкции;
• металлический, зеркально отполированный, шар с отверстием;
• уплотнение запирающего устройства;
• рычаг управления.

Как правильно использовать шаровый кран

Многие производители не рекомендуют использовать изделия для корректирования напора потока жидкости, применяя промежуточные положения. Такие краны предназначены для работы в позиции — до конца открыто или закрыто.

Плавно изменять потоки воды запорным механизмом не получится из-за нелинейного изменения проходного сечения, а его резкое открывание при большом давлении, может привести к гидравлическому удару и как следствие к разрушению элементов системы тепло водоснабжения.

В других, кроме крайних, положениях рычага управления возникает вероятность отложения твердых частиц на зеркальной поверхности запорного шара, это приведет к повреждению уплотнительного материала и в результате к нарушению работы крана.

В экстренной ситуации, когда необходимо быстро перекрыть трубопровод, вы не сможете это сделать. Запорный узел может «закиснуть» и кран превратится в часть трубы с уменьшенным проходным сечением.

Способы регулировки давления в водопроводе

Для защиты коммуникаций от гидравлических ударов, стабильной работы бытовых приборов и сантехники, необходимо нормативное поддержание давления воды в системе. Эту задачу выполняют — редукторы.

Большинство изготовителей выпускают конструкции с предустановленной настройкой давления не превышающее 3 бар. Но, при желании можно выполнить настройку самостоятельно.

Регулировка производится исключительно при закрытых кранах вращением установочной головки. Для повышения давления ее необходимо вращать вправо, а для снижения напора вращение выполняется в обратном направлении.

Один оборот регулировочной головки изменяет давление на 0,5 бар.

Когда в системе установлен манометр, то регулировка проводится достаточно точно, а где манометра нет, результат можно зрительно оценить по силе напора из смесителя.

В частном доме напор в системе водоснабжения поддерживается при помощи гидр аккумулятора и реле давления. Этими изделиями комплектуются готовые насосные станции, но можно смонтировать систему и самостоятельно. Регулировка реле в нужном диапазоне выполняется настройкой большой и малой пружин, по инструкции производителя.

Неоспоримое достоинство шаровых кранов:

• большой типоразмер диаметров;
• широкие границы применения по температуре и давлению;
• длительный срок работы;
• конкурентная цена.

Запорный механизм безотказно и продолжительное время будут выполнять свою функцию, только при соблюдении требований эксплуатации, заявленных производителем. Использование же не по прямому назначению не гарантирует корректное функционирование изделия, снижает его надежность и время наработки на отказ.

Применяя шаровые краны как запорную арматуру, а редукторы для регулировки давления вы обеспечите продолжительное время надежную работу системы водоснабжения.

Источник: https://postroivsesam.info/novosti/plastikovyy-sharovyy-kran-plastikovye-krany

Кран для подключения стиральной машины к водопроводу. Классификация устройств Ассортимент изделий, представленных в современных магазинах, радует разнообразием. Среди продукции можно выделить наиболее популярные типы.

Это краны для подключения стиральной машины к водопроводу:

1. Многооборотные. Движением пластины с их помощью перекрывается вода.
2. Шаровые. Их можно включать и выключать, приводя в движение миниатюрный шарик, размещенный в корпусе. У них есть целый список положительных качеств. К ним можно отнести герметичность, возможность быстрого перекрытия воды благодаря быстрому отклику, простоту конструкции, за счёт чего эксплуатация изделий не вызывает проблем.

Это особые отсекающие устройства, дополнительным плюсом которых является миниатюрный размер, поэтому даже в условиях дефицита пространства их можно смело использовать.

шаровые модели

выделяют несколько типов шаровых отсекателей. одним из них является проходной механизм. у него есть выходные отверстия, расположенные с обеих сторон. такая особенность дает возможность перекрыть воду, поделив ее на две ветки. эти приспособления можно монтировать на отдельных трубах, которые идут от общего стояка к какому-либо техническому прибору. их можно задействовать для врезки.

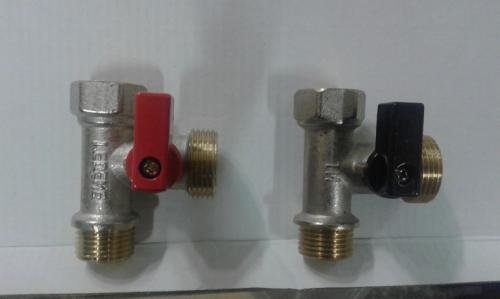

Проходные шаровые краны нередко используют, чтобы подключать стиральную машину, но они совместимы с другим сантехническим оборудованием. К примеру, их часто применяют в качестве соединительного элемента для бачка в санузле.

тройник и угловые элементы

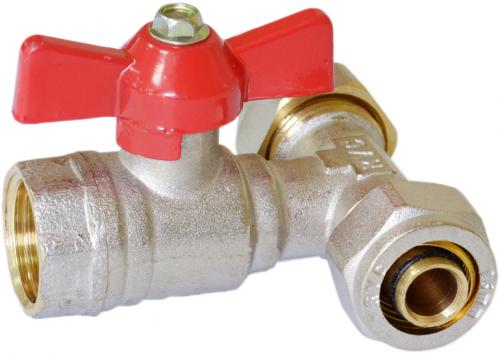

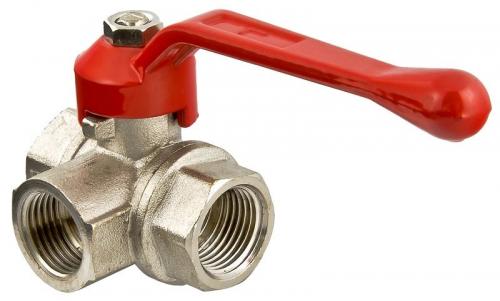

ещё один вариант исполнения — тройник. его конструкционные особенности соответствуют названию. в нём присутствует 3 входа-выхода. одно из этих отверстий необходимо для перекрытия воды, 2 остальных объединяют элементы водоснабжения в единое.

Такой кран для стиральной машинки, подключаемый к водопроводу, называют трехходовым. Его можно использовать, чтобы подключить к водоснабжению стиральную и посудомоечную машины. Когда задействуется этот элемент, подача воды может осуществляться автономно в отношении нескольких агрегатов одновременно. У подобных деталей могут отмечаться различия относительно:

• формы;
• размера;
• конфигурации.

Когда их монтируют в водопроводную трубу, возможна комбинация этих элементов со смесителем и другими важными приспособлениями. Простой проточный кран с такой задачей не справляется, так как имеет неподходящие параметры конструкции. Угловой вариант максимально соответствует свойствам проходного фитинга. С его помощью можно поделить отводную трубу на несколько отдельных ветвей, зафиксированных под прямым углом. Такие изделия можно задействовать для установки моющей техники, располагающейся нестандартно. Они подойдут и при обустройстве санузлов. Это незаменимый компонент, когда технику приходится подсоединять к водопроводной трубе, зафиксированной у стены. Сделать прямой отвод в такой ситуации весьма проблематично.

Любые категории кранов имеют в комплектации стандартный набор элементов:

• фиксирующие гайки;
• уплотнительные кольца;
• поворотные ручки, с помощью которых можно получать доступ к воде или перекрывать ее по необходимости.

Последний компонент монтируется с помощью запорной гайки на корпус.

Видео восстановление водопроводного крана вентиль муфтовый
