Вентилируемый фасад с клинкерной плиткой Stroeher.

Вентилируемый фасад с клинкерной плиткой Stroeher.

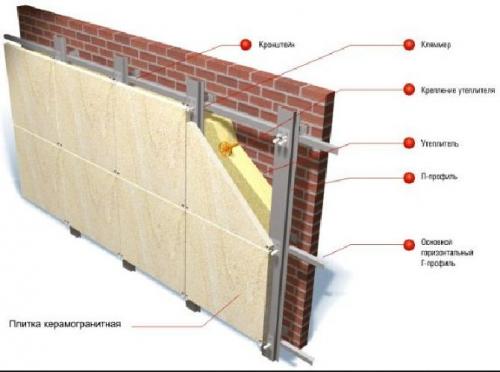

Состав системы вентилируемый фасад с клинкерной плиткой:

1. Основная стена здания

2. Кронштейны

3. Утеплитель

4. Вертикальные направляющие

5. Горизонтальные профили

6. Клинкерная плитка

Порядок монтажа системы вентелируемый фасад с  клинкерной плиткой

Шаг 1: Кронштейны крепятся к стене при помощи анкерного крепежа.

Шаг 2: Раскладываются плиты утеплителя, которые фиксируются тарельчатыми дюбелями,

Шаг 3: Крепятся вертикальные направляющие и выставляется плоскость.

Шаг 4:  К этим направляющим заклепками крепятся горизонтальные профили,

Шаг 5:  На горизонтальные профили крепится клинкерная плитка.

Шаг 6: Производится затирка швов с помощью специального эластичного раствора.

Наши партнеры разработали уникальную систему крепления клинкерной плитки с помощью  навесного фасада. Это горизонтальные направляющие, на которые крепятся штучные элементы клинкерной плитки. Швы между плиткой затираются специальным пластичным раствором, имеющим высокие адгезионные свойства.

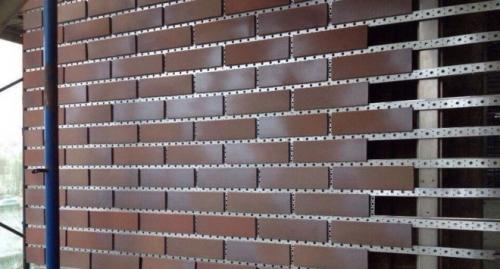

Клинкерная плитка на подсистеме. Скрытый способ монтажа клинкерной плитки

Можно сказать, что монтаж кирпича на вентилируемый фасад и есть скрытый способ, поскольку при качественной укладке не будут заметны ни каркас обрешётки, ни утеплитель, ни основание для наклейки.

Скрытый монтаж

Совсем противоположная ситуация, если при укладке остаётся видимый шов, который заполняется затиркой или остаётся пустым. Это напрямую зависит от типа фасадной подсистемы. Если вы выбрали стандартную плитку, которая имеет размеры кирпича, то шов, как правило, будет заметен. Если же вы приобрели бесшовный кирпич, то шов будет спрятан.

Монтаж с дальнейшей затиркой

Клинкер крепится к металлической обрешётке с помощью смесей на горизонтальные планки либо монтируется прямо на них крепежами. В первом случае потребуется установка дополнительного слоя гипсового листа, на который, собственно, и приклеивается кирпич.

Если говорить о других способах , то их существует два и оба не подразумевают использование клея:

1. На клинкере делается горизонтальный пропил. В него вставляется специальная планка с перфорированной лентой, которая в дальнейшем затирается растворами – это видимый шов.
2. Для крепления клинкерной плитки на вентилируемых фасадах, используются специальные вертикальные и горизонтальные алюминиевые профили с зацепами под плитку и предохранителем от демонтажа. Благодаря замковым соединениям, вентилируемый фасад из клинкерного кирпича не рассыпается даже в случае сильного механического воздействия.

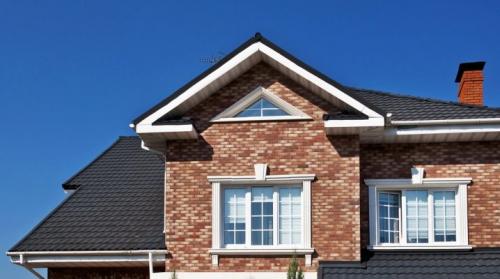

Клинкерная плитка для фасада. Клинкерная плитка для фасадов: особенности материала и тонкости монтажа

Фасадная плитка известна еще с начала XVII века. Она появилась в качестве альтернативы клинкерному облицовочному кирпичу и по сей день не сдает своих позиций, оставаясь одним из самых востребованных отделочных материалов.

Технические характеристики

Фасадная клинкерная плитка отличается высокими показателями прочности, имеет длительный срок службы. Это обусловлено особенностями состава и технологии изготовления. Клинкер представляет собой смесь сланцевой глины, растворителей оксидного происхождения, а также специальных присадок. Далее сырью придается нужная форма (методом экструзии или прессования), после чего будущие плитки запекаются при температуре 1300-1400°С.

Результатом становится однородный, крайне прочный и надежный материал, внешне схожий с камнем. Кроме того, сегодня выпускается также клинкерная плитка, имитирующая кирпичную кладку.

Среди технических характеристик клинкерной плитки для внешней облицовки фасада наиболее важными являются несколько показателей.

• Механическая прочность. Материал успешно противостоит всем видам нагрузок – на изгиб, ударным, на истирание и сжатие. Минимальные прочностные показатели составляют М400 (то есть на 1 кв. см приходится 400 кг усилия). Максимальной является величина прочности, равная М800. Для сравнения: прочность кирпича для облицовки в среднем составляет М250.
• Морозостойкость. Проведенные испытания позволяют утверждать, что без ущерба для своей целостности материал выдерживает до 150 циклов заморозки и разморозки. Если посмотреть на старинные здания, облицованные клинкером, становится понятно, что на практике этот показатель значительно выше. Увеличенные показатели морозоустойчивости обусловлены низким влагопоглощением материала, которое в среднем составляет 2-4%.
• Плотность, паропроницаемость и теплопроводность. Изделие имеет достаточно большую плотность. Средней считается 1.9-2 кг/кв. дм, что и объясняет немалый его вес.

Вентилируемый фасад под кирпич. Система предназначена для крепления кирпича скрытым способом.

Строительная инженерия — выдающаяся отрасль, в которой инновационные решения сохраняют актуальность годами. Возьмём, к примеру, навесные вентилируемые фасады. Впервые их применили в 1950-х годах, но до сих пор они относятся к лучшим технологиям и имеют ряд преимуществ перед традиционными лицевыми фасадами.

Одно из существенных — невысокие расценки на установку. Навесная фасадная система с облицовкой кирпичом позволяет реализовать различные архитектурные решения.

Примите к сведению

Простота, которой выделяется установка системы вентилируемого фасада из кирпича, актуальна для профессионалов, нежели для рядовых домашних мастеров. Если вы такой работой не занимались, отдайте её в «умелые руки». К вашим услугам специалисты одной из лучших инжиниринговых компаний — ООО ГК «Диат».

Экскурс в технологию

В монтаже вентилируемых фасадов используются разные материалы. Одни конструкции создаются на основе клинкерного кирпича, другие — керамического, третьи делаются из силикатного и так далее. Материал выбирается в зависимости от условий эксплуатации здания. Например, в Московской области они одни, в Кемеровской — иные. Это объясняется разницей в климате и учитывается при проектировании.

НФС под кирпич включает элементы:

1. Каркас, включающий направляющие профили.
2. Облицовочный слой. Его основу составляет кирпич: клинкерный, иногда силикатный или керамический.
3. Кронштейны и другие элементы крепления.
4. Теплоизоляция. В её состав включаются разные материалы: минеральная вата, пенопласт, экструдированный пенополистирол. Крепление осуществляется специальными дюбелями.
5. Ветрозащита.

Навесной вентилируемый фасад с облицовкой из кирпича размещается на каркасе, а тот, в свою очередь, посредством кронштейнов — на лицевой, несущей стене здания. Таким образом, с неё снимается часть нагрузки, что обусловливает большую надёжность постройки. Крепление теплоизоляционного слоя осуществляется на лицевую стену. Между ней и облицовкой обязателен вентилируемый зазор. Там непрерывно образуются восходящие воздушные потоки, способствующие оптимальному термообмену в любое время года и удалению излишней влаги.

От конкурентов нас выгодно отличают:

1. Широкие возможности. В «ДИАТ» работают не только лучшие инженеры, но и монтажники. Они имеют допуск на объекты с высоким уровнем опасности.

2. Качественные материалы. Каждая деталь каркаса или крепления имеет Техническое свидетельство, разрешающее использование в монтаже. Сотрудничаем с лучшими поставщиками теплоизоляции, закупаем сертифицированный клинкерный, керамический или силикатный кирпич.

3. Полный комплекс работ.

4. Оперативность.

Купить вентилируемый фасад из кирпича клинкерного типа, силикатного или керамического оправдано во всех отношениях. Такие конструкции упростили жизнь монтажникам, благодаря им увеличился уровень комфорта в зданиях. Со своей стороны компания DIAT предлагает готовые инженерные решения вентфасада скрытого или открытого типа. Однако ими мы не ограничиваемся, при необходимости проведём расчёт и проработку проекта любой сложности.

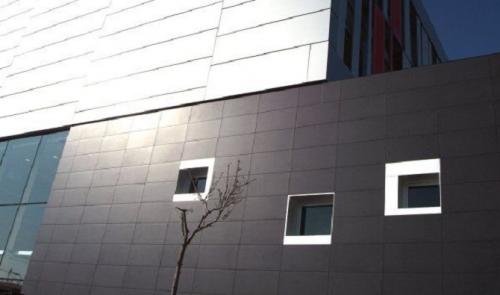

Плитка для вентилируемого фасада. Что такое керамогранитная плитка для фасада

Прежде чем выполнить облицовку фасада керамогранитом, следует ознакомиться с его особенностями, преимуществами и недостатками. Этот материал по внешнему виду нисколько не отличается от натурального гранита, в его основе только натуральное сырье, а цена гораздо ниже, чем у природного собрата.

Такая отделка для дома отличается долговечностью, прочностью, устойчивостью к истиранию, повреждениям и возникновению царапин. Керамогранит отлично подходит для облицовки фасада по той причине, что он хорошо противостоит различным повреждениям, в том числе, механическим и отлично справляется с негативным воздействием внешних факторов.

Отличие от других видов фасадной плитки

Керамогранит для вентилируемых фасадов часто сравнивается с классической керамической плиткой и натуральным камнем. Если проводить сравнение с натуральным аналогом, то первое, что необходимо выделить – выгодная стоимость. Но цена не отражается на характеристиках.

При сравнении с натуральным камнем керамогранит не уступает в вопросах прочности и надежности. В вопросе идентичности образцов керамогранит выигрывает у натурального камня, так как последний формируется в природных условиях, а значит, имеет разные оттенки, определенное количество прожилок и разную текстуру от образца к образцу. Все это удается контролировать при производстве керамогранита, а значит, фасад получается более эстетически привлекательным.

Отделка дома керамогранитом выигрывает у технологии, которая предусматривает использование обычной керамики. У первого варианта несравненная прочность, механическая стойкость и уровень водопоглощения, который не превышает 0,05%. У керамики этот показатель достигает 10%. Из этого следует выделить, что облицовка фасада керамогранитом более практична и долговечна, чем отделка дома керамической плиткой.

Преимущества и недостатки

Мало того, что керамогранит на фасаде смотрится очень привлекательно, он имеет множество дополнительных преимуществ. Во-первых, материал хорошо защищает стены от внешних негативных факторов и разрушения. Во-вторых, внутри помещений после такой отделки создается комфортный микроклимат благодаря утеплению внешних стен. В-третьих, дом обретает качество пожаростойкости. Фасад отлично отталкивает грязь, а уход за гладкой поверхностью не представляет сложностей.

У фасадной плитки из керамогранита, как и у любого другого отделочного материала, конечно же, есть свои недостатки. Они заключаются в значительной массе изделий, а также во внушительной стоимости материала, хоть цена и меньше, чем у натурального аналога. Но если взвесить все «за» и «против», можно сделать вывод о том, что на первый взгляд внушительный ценник оправдывается долговечностью материала и его привлекательным внешним видом.

Технические характеристики

Вентилируемые фасады из керамогранита обладают такими уникальными свойствами благодаря характеристикам материала. Изделия очень прочны, а также хорошо претерпевают многократные циклы замораживания и оттаивания. Их количество может достигать 200, при этом материал остается без повреждений. Изделия хорошо противостоят термоударам, их за цикл эксплуатации может быть около 20.

Плитка из керамогранита проявляет устойчивость к истиранию и характеризуется износостойкостью. Тепловое расширение материала незначительно и составляет 78х10-7 α. Фасадная облицовочная плитка может реализоваться в глянцевом или матовом вариантах. Изделия могут быть полированными или неполированными. Они устойчивы к воздействию кислот, а в процентном выражении это значение достигает 98 и больше.

Выбирая плитку, следует обратить внимание на устойчивость к загрязнениям. Она изменяется в зависимости от того, какая поверхность — полированная или неполированная. В первом случае материал противостоит загрязнениям с большей эффективностью.

Виды керамогранитной плитки

Керамогранитные плиты для фасада можно классифицировать по внешнему виду и назначению. Изделия могут быть:

• техническими;
• глазурованными;
• матовыми;
• полированными;
• сатиновыми.

Первые стоят дешевле и используются для облицовки зданий промышленного и технического назначения. Такая плитка имеет еще и более высокую прочность из-за внушительной толщины. Глазурованный фасадный керамогранит имеет специальное покрытие и внешне походит на керамическую плитку. Материал характеризуется износостойкостью и обладает повышенным блеском.

Фасадный облицовочный керамогранит может быть еще и матовым. По внешнему виду он почти не отличается от полированного. Но для создания первого используется специальная глазурь, которая в процессе эксплуатации не теряет натурального вида. Естественным цветом обладает полированная плита, которая на ощупь напоминает натуральный камень.

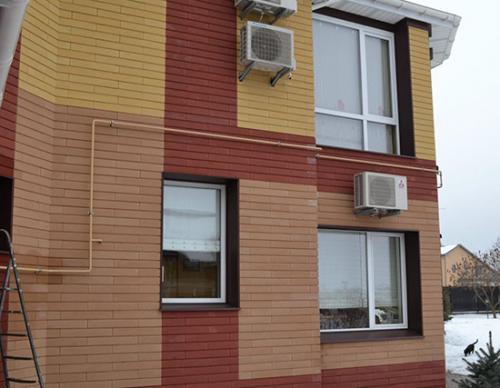

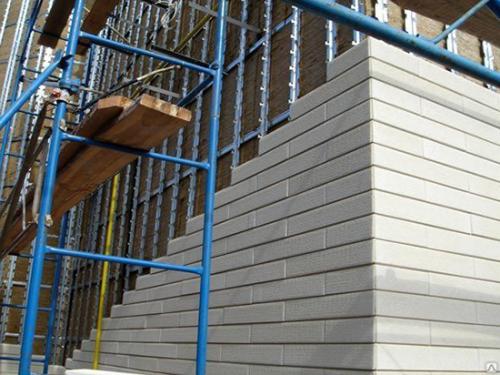

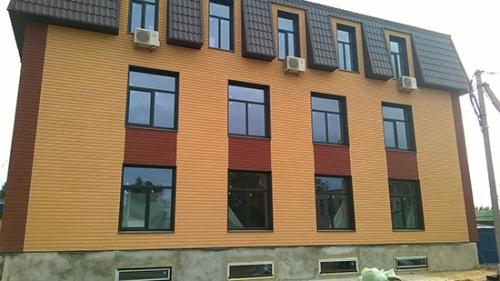

Вентилируемый фасад сканрок. Надежная и энергоэффективная система запатентованного навесного вентилируемого фасада сканрок

Система навесного вентилируемого фасада Сканрок — это запатентованная разработка компании «Скандии ЛТД». Она предназначена для обустройства фасадов при помощи облицовочных материалов из бетона высоких марок мелкозернистой структуры с цветовым наполнителем.

Особенности конструкции подсистемы Сканрок

Главная особенность конструкции, которая отличает ее от аналогов — это применение специализированного облицовочного материала. С ее помощью утепляют многоэтажные жилые дома, коттеджи, производственные и офисные здания, а также другие постройки.

Преимущества и особенности вентфасадов Scanroc:

• долговечность (сроки службы фасада составляют не менее 100 лет);
• адаптированность металлоконструкции под разную толщину утеплителя;
• презентабельный внешний вид;
• монтаж при любых погодных условиях;
• огнестойкость системы;
• энергоэффективность;
• устранение теплового расширения здания;
• ремонтопригодность.

Среди других вариантов внешней отделки зданий Сканрок считается самой современной и качественной, а также обладает высокими техническими характеристиками. В отличие от мокрых фасадов такой при таком варианте стены зданий остаются сухими посредством непрерывного проветривания стены. В результате формируется природный микроклимат, который препятствует развиваться грибкам и плесени.

Комплектующие

В соответствии с техническими условиями модификация креплений Сканрок представлена в 2-х вариациях:

• РZ — консольная система крепления к несущей стене с ригелем Z образной формы;
• РК — консольная система к несущей стене с уголковым ригелем.

В процедуру монтажа вентилируемого фасада не входят мокрые процессы и не применяются клеящие смеси, поэтому его можно проводить на протяжении года. При этом не требуется предварительной подготовки стен, выравнивания, очищения и высушивания. Фасадный камень легко разрезается пилой — болгаркой, по этой причине его можно подгонять к нужным размерам.

Системы Scanroc состоят из таких конструктивных элементов:

• металлическая часть;
• утеплитель;
• лицевая часть, состоящая из фасадной плитки.

Профили системы изготавливаются из стали, гальванизированной при помощи горячего способа. Для фасадов, используемых в агрессивной среде, могут применяться профили с полимерным покрытием, для защиты от негативных воздействий.

Варианты облицовки

Элементы монтажной системы изготавливаются из оцинкованной стали и разрабатываются так, чтобы обеспечить максимальную простоту и быстроту монтажа. Все облицовочные швы являются скрытыми, что увеличивает эстетику фасада.

Одним из вариантов облицовки является оформление камнем или плиткой. Монтаж вентилируемых систем производится на стены из ячеистого бетона невысокой плотности. Крепление системы осуществляется непосредственно в междуэтажные перекрытия. Проектировка системы предусматривает установку каркаса таким способом, чтобы между стенами и слоем облицовки было пустое пространство. За счет такого воздушного зазора происходит вентиляция воздуха, а скапливающаяся влага испаряется на поверхностях фасадов.

Благодаря уникальности конструкции навесные фасады можно устанавливать как на новых зданиях, так и бывших долгое время в эксплуатации. Единственным ограничением для такого варианта облицовки являются дома со слабым фундаментом, не способные выдержать дополнительную нагрузку, которую создают каркас и облицовка. Принципы облицовки фасадов Сканрок определяются действующими строительными нормами и правилами и подходят для облицовки и утепления зданий высотой не более 100 м.

Между стенкой и фасадным камнем оставляется пространство, в которое укладывается горизонтальный профиль, служащий теплоизоляцией. В ситуации, когда стены неровные, дополнительно применяются консоли, позволяющие исправлять перепады толщиной до 60 мм. Конструкции вертикальных профилей создают воздушный канал шириной 15 мм, в нем при необходимости можно разместить элементы коммуникационных систем.

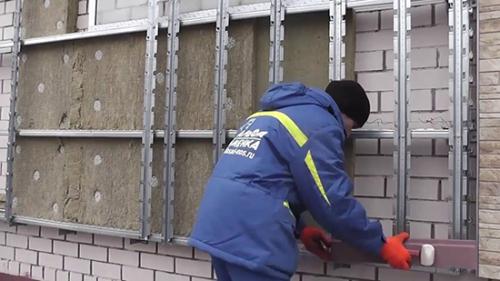

Вентилируемый фасад Сканрок имеет очень существенное преимущество — его монтаж и облицовку можно провести самостоятельно, не привлекая строительную бригаду. В состав системы входят горизонтальные и вертикальные направляющие, между ними закрепляется утеплитель — минеральная вата. На направляющие вертикального типа навешивают камень. При повреждении отдельных фасадных камней, их замену можно произвести за несколько минут.

Вентилируемый фасад клинкерная плитка.

Состав системы вентилируемый фасад с клинкерной плиткой:

1. Основная стена здания

2. Кронштейны

3. Утеплитель

4. Вертикальные направляющие

5. Горизонтальные профили

6. Клинкерная плитка

  Порядок монтажа системы вентелируемый фасад с  клинкерной плиткой

Шаг 1: Кронштейны крепятся к стене при помощи анкерного крепежа.

Шаг 2: Раскладываются плиты утеплителя, которые фиксируются тарельчатыми дюбелями,

Шаг 3: Крепятся вертикальные направляющие и выставляется плоскость.

Шаг 4:  К этим направляющим заклепками крепятся горизонтальные профили,

Шаг 5:  На горизонтальные профили крепится клинкерная плитка.

Шаг 6: Производится затирка швов с помощью специального эластичного раствора.

Наши партнеры разработали уникальную систему крепления клинкерной плитки с помощью  навесного фасада. Это горизонтальные направляющие, на которые крепятся штучные элементы клинкерной плитки. Швы между плиткой затираются специальным пластичным раствором, имеющим высокие адгезионные свойства.
