Водопровод на даче из труб. Трубы ПВХ

Для водопровода на даче используют еще трубы из ПВХ — поливинилхлорида. Они стоят дешевле, чем ПНД, соединяются при помощи холодной сварки — на клей. Шов получается надежный — выносит давление до 12-16 атм, срок эксплуатации заявляется тот же: 50 лет.

Трубы ПВХ имеют невысокую цену, но их нельзя царапать

Характеристики немного хуже, чем у полиэтилена низкого давления:

Температурный режим использования от -15°C до +45°C.
Замерзания не любит — снижается эластичность, материал становится более ломким.
Средняя чувствительность к воздействию ультрафиолета.

Остальные плюсы пластиковых труб присущи ПВХ в полном объеме:

Легкость монтажа, возможность изгиба.
Гладкость внутренней поверхности.
Стойкость к окислению (не ржавеют) и химическим средам.
Малогорюч.

Недостатки у дачного пластикового водопровода из ПВХ следующие:

Верхний предел температур +45°C, кратковременно возможен до +65°C.
Сложно утилизировать, потому что при разложении выделяет летучие хлориды, вредные для здоровья и окружающей среды.
При появлении царапин на поверхности трубы прочность ее значительно снижается. Потому трубы ПВХ для открытой прокладки водопровода на даче использовать нежелательно. При подземной укладке обязательна защитная оболочки или укладка в канализацию.

Так как царапины и трещины сильно снижают надежность, резьбовые соединения невозможны. При стыковке с металлическими трубами или входами оборудования это — большая проблема. И если разводка труб по участку — дело несложное, то обвязка оборудования — серьезная задача. Этот недостаток ограничивает использование этого материала для наружных водопроводов, потому ПВХ чаще используют для внутренней разводки, где риски получения царапин минимальны. Еще чащи их применяют для прокладки канализации.

Как соединять ПВХ трубы смотрите в видео. Соединение действительно надежное. Этот вывод основан на личном опыте: в квартире была собрана гребенка холодной воды. Простояла около 10 лет без каких-либо проблем, пока не пришлось переделывать всю разводку из-за перепланировки.

Бюджетный водопровод на даче своими руками. Водопровод на даче

Особенности водопровода на дачном участке

Хорошо, если водопровод уже был сделан, когда был обустроен участок и построен дом. Если нет, то никогда не поздно это исправить.

Прежде чем приступить к проектированию и монтажу. Необходимо решить, зачем вам нужна система водоснабжения на вашей даче? Для полива и летнего садоводства или для комфорта при проживании в доме? Так вы сможете определить схему системы водоснабжения.

Кроме этого, нужно решить дополнительные задачи:

— Откуда будет браться вода?

— Нужен летний или круглогодичный вариант?

— Какой будет слив или канализация?

— Где я могу установить насосное оборудование?

— Сколько воды мне понадобится для ежедневных нужд?

— летний или зимний водопровод?

— Глубина промерзания грунта в вашем регионе?

В целом, к монтажу водопровода на даче нужно подходить со всей ответственностью и продумывать все детали, чтобы не было необходимости исправлять ошибки и что-то восстанавливать. Стоит изучить всю возможную информацию на эту тему, особенно если у вас нет опыта такой работы и нет никого, кто мог бы помочь, посоветовать.

Источники водоснабжения для дачи

Основные источники воды для водопровода на даче, которые могут быть доступны на участке:

— центральный водопровод

— река;

— водоём или озеро;

— колодец

— скважина

Рассмотрим преимущества и недостатки каждого из источников водоснабжения.

Подключение к центральному водопроводу

Если рядом с вашим участком есть централизованный водопровод, вы можете подключиться к нему. Преимуществами такого подключения, являются постоянное давление и очистка воды. Однако на практике давление и качество воды часто не соответствует стандартам.

Кроме того, вы не сможете просто подключиться к трубопроводу — это незаконно. Вам нужно будет написать заявку в водоканал, предоставить план участка с коммуникациями, составить проектную документацию и получить разрешение от Санитарно-эпидемиологической станции. Вся процедура занимает несколько месяцев и стоит больших денег.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-sdelat-vodoprovod-na-dache-svoimi-rukami-vodoprovod-dlya-sezonnoy-ekspluatacii

Водопровод на даче из пластиковых труб. Разборная схема: плюсы и минусы

Главная отличительная черта разборной конструкции – необходимость в ежегодном монтаже и демонтаже. Весной детали необходимо собрать, осенью – разобрать, затем все трубы, трубки, шланги и фитинги почистить, вымыть, высушить и положить в сухое помещение.

Сборка выполнена из пластиковых труб, соединенных фитингами, гибких шлангов и наконечников для удобства полива; регулировка напора производится с помощью кранов

Временный разборный водопровод собирается и разбирается по принципу детского конструктора: необходимо взять детали, подходящие по размерам, и соединить их в конструкцию, обеспечивающую перемещение воды от источника к месту полива.

Простота монтажа и бюджетная стоимость сделали систему популярной: в супермаркетах появилось множество готовых предложений от различных производителей.

Элементы поливочной системы чаще всего продаются по отдельности, но продавец-консультант может по готовому проекту подобрать необходимые детали – от труб и фитингов до насоса. Есть и полноценные комплекты, предназначенные для капельного полива, технологии достаточно новой, но уже имеющей постоянных поклонников.

Устройство системы капельного полива в теплице: источником воды является накопительная металлическая емкость (бочка), установленная на высоте 1 м, по мере надобности гибкие шланги присоединяются посредством крана

Капельное орошение происходит благодаря регулируемой подаче воды по гибким шлангам с маленькими отверстиями, расположенными около корневой системы растений. Преимуществом является дозированная подача и экономия воды, при которой растения получают необходимое количество влаги.

Преимуществами любого разборного вида являются:

быстрый монтаж и демонтаж;
сборка, не требующая специальных знаний;
оперативный ремонт;
бюджетная стоимость.

Есть и недостаток – необходимость в сборке/разборке. Многим не нравится нахождение шлангов на поверхности. Они мешают передвижению и портят внешний вид участка, но если продумать аккуратное, замаскированное расположение гибких шлангов (вдоль дорожек, по краям газонов или грядок), проблема будет решена.

Водопровод на даче для полива. Зимний или летний водопровод

Водопроводом на даче не всегда пользуются круглый год. В некоторых случаях он нужен только от весны до осени, поэтому устраивают упрощенный летний вариант. Тратить деньги на дорогостоящую капитальную систему, когда в доме зимой никто не живет, нет смысла. Летний водопровод обеспечит полив, к нему подключают душ, используют для других хозяйственных целей. Он может быть постоянным или разборным, но в обоих случаях зимой не эксплуатируется.

Шланги временного водопровода раскладывают по земле, соединяют переходниками, которые изготовлены из пластмассы или оцинкованного металла. Пользуются также специальными защелками. На них с одной стороны надевают шланг, на другой есть разъем с пружиной. Соединение и разъединение происходит мгновенно, стык надежный.

Шланги применяют силиконовые или резиновые, у которых толстые стенки, армированные капроном. Пластик дешевый, но под солнцем недолговечный. Резина дороже, зато прослужит не менее 15 лет. По окончании сезона шланги отсоединяют, скручивают, выливая остатки воды, и отправляют на зимнее хранение.

Постоянный летний водопровод укладывают в неглубокие траншеи, чтобы не мешали и чтобы у кого-либо не возникало соблазна украсть. На поверхность выводят только водоразборные краны. Трудность сооружения в том, что требуется соблюдать постоянный уклон. Он идет от места подключения к самой низкой точке, где устанавливают сливной кран. Через него перед морозами сливают воду.

Обустройство зимнего водопровода сложнее. Учитывают уклон рельефа, промерзание грунта и другие факторы, которые принимают во внимание при строительстве капитальной системы водоснабжения. В этом отношении дачный вариант не отличается от того, что делается в частных домах с постоянным проживанием.

Водопровод на даче из бака. Зачем нужен накопительный бак

Необходимость установки накопительной емкости возникает в следующих ситуациях:

Малый дебит колодца или скважины.

Перебои в водоснабжении.

В городских квартирах при малом напоре воды в магистрали используют установку повысительного насоса . Однако его работа при высасывании воды из общего стояка может привести к отсутствию водообеспечения в других вышерасположенных квартирах. Для выхода из положения используют накопительную емкость, которую подвешивают под потолком.
При отсутствии источника водозабора или, к примеру, его пересыхания в период засухи, автономное водоснабжение частного дома можно обеспечить привозной водой из машин. В этом случае для хранения водных ресурсов эффективно применение резервного накопительного бака.

Водопровод на даче схема. Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

Скважина – источник воды.
Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.

Автономная насосная станция или глубинный насос для забора воды из скважины.
Обратный клапан препятствует движению воды в обратном направлении.
Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.

Водоочистные фильтры:

фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.

Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.

Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.

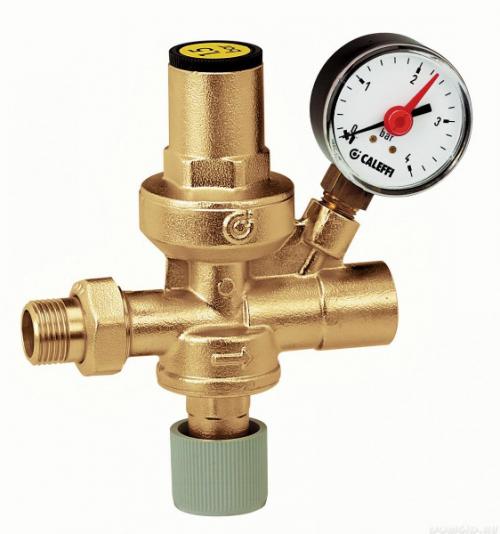

Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.

ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.

Устройство водопроводной системы частного дома можно разделить на три блока:

Система водозабора.
Дворовая магистраль.

Водопровод на даче из скважины. Насос погружного типа для глубокого водоисточника

Если скважина имеет глубину более 10 м, тогда воду поднимают при использовании погружного насосного агрегата. При подборе такого вида оборудования учитывается его высота в обсаде. Правильно определить значение могут только специалисты. Если допустить ошибку, в постройке напор воды будет слабым или полностью отсутствовать.

Погружные насосные устройства Источник variant-a.ru

Монтаж глубинного насосного агрегата начинается с подключения шланга для подачи водной среды. У современных моделей этот процесс максимально упрощён. Само устройство в скважинной шахте удерживается тросом.

Когда подбирается оборудование скважины на даче после бурения, лучше вместе с глубинным агрегатом монтировать гидроаккумулятор закрытой конструкции. При необходимости он может быть размещён вместе с автоматикой на существенном удалении от водоисточника. Идеальным вариантом для монтажа мембранного бака является специальная комната в жилой постройке. Она может находиться на первом этаже. Её также часто обустраивают в подвале.

Способы защиты подземного источника воды от осадков и атмосферных воздействий

Скважину и водоснабжающее оборудование необходимо защищать от негативного воздействия дождя, снега, солнечных лучей, ветра, града и даже упавших веток. Для этого вокруг устья водоисточника строят наземное или подземное сооружение.

Строительство защитной конструкции для водоисточника Источник forum.guns.ru

Павильон наземного размещения

Установка над подземным источником воды сооружения, имеющего вид компактного павильона – это самый упрощённый способ защиты водозаборной конструкции. Чтобы уменьшить теплопотери, постройка немного присыпается землёй. Павильон в таком исполнении будет напоминать отдельно стоящий погреб.

Этот вариант защиты редко реализуется на дачных и коттеджных участках. Чаще его можно увидеть над скважинами, которые используются в промышленных масштабах. Павильон редко устанавливают, потому что сооружение загромождает участок и его приходится дополнительно утеплять.

Наземный защитный павильон над водоисточником Источник skvazhiny.ru

Колодец-кессон под землёй

Когда решается, как оформить скважину для воды на даче красиво, большинство владельцев участков выбирают колодец в виде кессона. Защитная конструкция не загромождает территорию. Подземное размещение позволяет спрятать конструкцию. На поверхности остаётся исключительно маленький люк. Он располагается в одной плоскости с землёй.

Преимуществом кессона также является более лёгкой утепление по сравнению с наземной постройкой. Тем более конструкция вкапывается ниже уровня промерзания почвы. Поэтому подземная часть защитного сооружения располагается в зоне плюсовых температур, что позволяет теплу из почвы немного обогревать кессон. При этом конструкцию необходимо хорошо гидроизолировать, чтобы исключить негативное воздействие грунтовой и паводковой воды на технические устройства подземного источника.

Колодец-кессон может возводиться непосредственно на частной территории, когда выполняется монтаж скважины. Сооружение также доступно в готовом виде. Оно изготавливается на заводах разной формы и размеров.

Готовый подземный кессон из пластика Источник userapi.com

Как раскачать скважину на участке, подробная инструкция для самых распространённых случаев

Колодец-кессон заводского изготовления позволяет быстро выполнить работы, потому что конструкция полностью готова к монтажу. Для установки защитного помещения необходимо лишь выкопать котлован требуемой глубины и размеров. Потом кессон опускается в созданную яму ручным способом или с помощью спецтехники. Готовые модели создаются с технологическими отверстиями для электрокабеля и водопроводных труб. Для герметизации зазоров между стенками кессона и инженерными коммуникациями во время их прокладки используют специальные манжеты.

Производители изготавливают пластиковые и металлические колодцы-кессоны. Стальные защитные конструкции обладают высокой прочностью. Они выдерживают пучение почвы в холодный период года. Металлические кессоны выбирают для установки в проблемных грунтах, которые могут смещаться. Однако стальным конструкциям свойственно быстро промерзать. Поэтому специалисты особенно тщательно их утепляют.

Металлический кессон для подземной установки Источник strojdvor.ru

Колодцы-кессоны из пластика отличаются стойкостью к коррозии. На их внутренних поверхностях практически не появляется конденсат. Поэтому пластиковые защитные конструкции часто выбирают, когда решается, как оборудовать скважину на загородном участке.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-sdelat-vodoprovod-na-dache-svoimi-rukami-vodoprovod-dlya-sezonnoy-ekspluatacii

Разводка полипропиленовых труб на даче. И последняя разновидность, с внутренним слоем армирования алюминиевой фольгой.

Алюминиевая фольга позволяет меньше провисать при прокладке, она становится более прочной значит более добротной. Я хотел рассказать про трубы, армированные стекловолокном, оно увеличивает срок службы на горячем водопроводе, такие трубы могут служить до 50 лет. Также стекловолокно обеспечивает уменьшение линейного расширения трубы в 10 раз. Трубы представлены четырех диаметров: 20, 25, 32 и 40 мм, этих четырёх диаметров вполне достаточно для обеспечения монтажа любого проекта в загородных домах и квартирах.

Применение достаточно многогранно.

Это и системы водопровода на даче горячего и холодного водоснабжения и отопления в загородных домах. На эти трубы есть ряд ограничений по использованию, они не годятся для использования в многоквартирных высотных домах в системах отопления, потому что давления этих систем и их температура может превышать 102/ 20 градусов. Толщина стенки полипропиленовой трубы давление максимальное которая выдерживает труба, и материал из которого они изготовлены бывает полипропилен не армированный класс pn10 для водопровода на даче.

Это означает что они выдерживают до 10 атмосфер на холодной воде, также бывает полипропилен класс pn20. Толщина стенки у него 3.4 мм. Он подходит для горячего и холодного водоснабжения, также есть класс pn25, это класс для радиаторного отопления, он подходит для водоснабжения в любых помещениях и водопровода на даче . С завода полипропиленовые трубы выходят с 2 и 4 метровой длинной. Очень удобно покупать двухметровые отрезки, потому что умещаются в любой легковой автомобиль.

Монтаж производится с использованием фитингов.

Их безграничное множество представлена на рынке, основные элементы разделяются на резьбовые фитинги. С одной стороны у них резьба, с другой стороны место для припаивать полипропиленовые трубы. Резьба фитинг вклеивается уже на заводе и сидит очень прочно, хочу сразу сказать, что для уплотнения резьбовых соединений нежелательно использовать Лен и пасту. Нужно использовать нужно синтетические уплотнители, такие как фум лента или уплотнительная нить, эти трубы не гнутся поэтому для поворотов и изгибов используются угловые фитинги.

Они бывают под углом 90 и 45 градусов. Также можно комбинировать изгибы и достигать практически любого угла используя два и более изгиба для перехода одной трубы через другую в другую используется так называемый обвод. Он позволяет в одной плоскости сделать пересечение труб, также существуют шаровые краны из полипропилена, с 2 сторон в них паяется труба. Внутри шатровый кран, открывается закрываться для разветвления труб на два участка.

Существуют тройники и крестовины, они позволяют развести трубы в разных направлениях.

При желании всё соединяются методом пайки, если в проекте стоит задача сделать разветвление на четыре и более направления, можно использовать разводящий коллектор он тоже сделан из полипропилена и труба просто спаривается любое место, что позволяет обеспечить разводку на несколько точек водоразбора. Можно также использовать металлический коллектор, для присоединения к металлическому коллектору обязательно используются разборные фитинги.

Он позволяет сначала прикрутить коллектору потом припаять и собрать соединение, при качественной сборки металлический коллектор имеет больший ресурс шаровых кранов. Если вы часто перекрываете воду, например в городской квартире, водопровода на даче и так далее, можно использовать металлический коллектор, если перекрытия довольно редкие, рекомендуем использовать полипропиленовый коллектор.

В частном доме на поливочные системы он прекрасно подойдет.

Для организации радиаторного отопления в частных домах можно использовать радиаторные краны, являются разборными, своей конструкцией это соединение называется американка. Что означает разборное соединение, что позволяет отсоединить систему от радиатора, кран жёстко припаивается к трубе. Разборный фитинг прикручивается к радиатору и становится быстросъемным, для профилактики и замены. Существуют полипропиленовые фильтры с сеткой, они позволяют защитить сантехнику от грязи и камней, окалины.

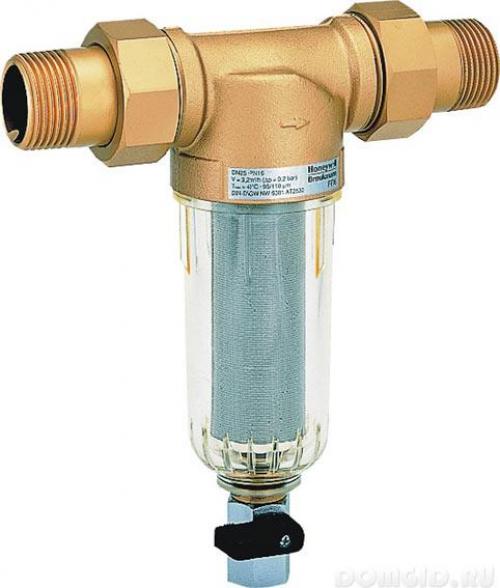

Внутри фильтр сменный, его можно промывать через ревизионное отверстие. Для эстетического вида и удобства можно использовать кронштейны для полипропиленовых труб они закрепляются к стене, согласно разметке. Также существует стальные кронштейны, если две трубы идут вместе. Теперь перейдем непосредственно к пайке полипропиленовых труб, я покажу как используются основные элементы и расскажу об ошибках которые могут возникать в процессе пайки труб.

Источник: https://avtopoliv-na-dache.aystroika.info/stati/sistema-poliva-na-dache-iz-plastikovyh-trub-svoimi-rukami-razbornaya-shema-plyusy-i-minusy

Водопровод на даче из труб пнд. Монтаж водопровода из труб пнд своими руками

Одним из важнейших условий создания качественного водопровода из ПНД на даче является предварительное составление плана-схемы с учетом всех особенностей расположения дачи по отношению к источнику воды и планируемым количеством точек забора воды на участке. Далее следует провести расчеты количества нужного материала.

Процесс подведения воды с использованием труб из полиэтилена низкого давления требует наличия следующих инструментов и расходного материала: комплект полиэтиленовых труб, подобранный согласно разводке водоснабжения участка. Обычно в подобных целях используются трубы разных диаметров (в миллиметрах): 40 – основная разводка, 25-32 – разводка точек подачи воды; набор полиэтиленовых фитинговых соединений (прямых, угловых, тройников); подборка «режущих» инструментов для формирования фитингового соединения труб (обычно состоит из ножовки по металлу/циркулярки и торцовочного конусовидного ножа); соединительные элементы труб и других частей водопровода (подающая труба, краны, поливальные установки, душевые кабинки и т.п. + набор специальных переходников нужного диаметра); инструменты, пригодные для частичного вкапывания водопровода в почву участка. Не лишней в арсенале установщика будет и дополнительная подборка материалов, типа пластиковых лотков и накрывающих решеток.

Всё необходимое для данной работы можно как заказать через Интернет, так и купить в любом строительном супермаркете нашей страны. Основательно подготовившись по части материалов и инструментов, можно приступать к составлению плана-схемы водопровода из ПНД на даче и его постепенной реализации на местности. После того, как водопровод будет проложен ко всем требуемым точкам будущего забора воды, разумно использовать имеющиеся переходники с целью подсоединения соответствующих отрезков полиэтиленовой трубы к кранам и поливочной системе. Практические рекомендации Также очень желательно частично углубить водопровод из ПНД на даче в грунт.

Это предотвратит возникновение возможных неудобств, связанных с помехами передвижения по затронутому участку техники и самих дачников. Практика показывает, что рискованно просто поместить трубы в небольшую траншею и присыпать землей, поскольку в дальнейшем их легко можно будет повредить земледельческим инструментом. Наилучшим и полностью оправданным выходом из положения будет обустроить траншею, используя пластиковые водоотводные лотки, и накрыть её с помощью специальных решеток, которые можно приобрести как составляющие комплекта лотков.
