Статей о соединении труб написано немало. Конечно же, самый надежный способ – это сварка, но он требует обязательного наличия сварочного аппарата. А если речь идет об алюминиевых или медных трубках, то тут уж не обойтись без опытного сварщика и специальных сварочных аппаратов, например, аргоновых. В нашей статье мы расскажем, как соединить трубы без сварки. Этот метод позволяет соединять трубки одинаковой толщины под различными углами.

Для того, чтобы соединить трубы, вам понадобятся:

• две трубы одинакового диаметра;
• толстые металлические пластины;
• гайка, болт, шайба;
• дрель;
• болгарка;
• два металлических штифта;
• гаечные ключи, молоток;
• штангенциркуль.

Шаг 1. Вырезаем трубы

1

От металлической трубы отрезаем два куска, которые необходимо соединить.

2

Зарезаем необходимый угол соединения и зашлифовываем места резки. Трубы должны плотно подходить друг к другу.

Шаг 2. Изготавливаем металлические пластины

1

Вырезаем две металлические пластины такой толщины, чтобы они плотно заходили внутрь трубы. Длину пластины подбирайте по необходимой крепости соединения.

2

С одного края стачиваем пластину до половины и просверливаем крепежное отверстие.

3

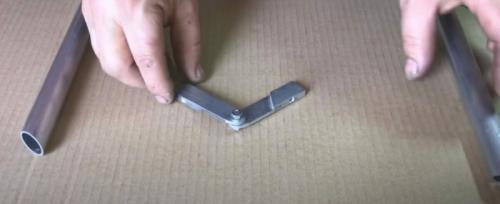

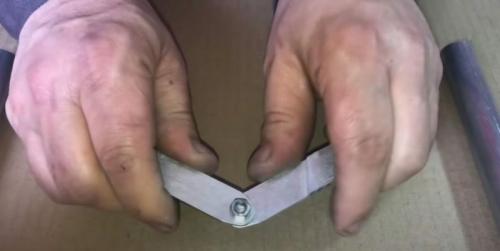

Соединяем пластины между собой под необходимым углом и закручиваем болтом с шайбой и гайкой.

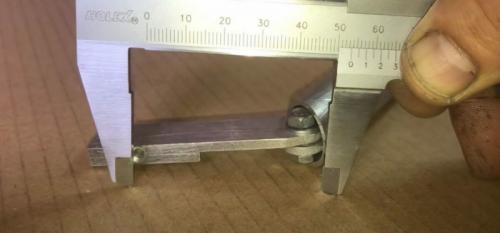

Длина болта должна быть такой, чтобы в собранном виде конструкция полностью заходила в трубу.

4

С наружных сторон уголка в несточеной части пластин просверливаем отверстия для штифтов.

Шаг 3. Соединяем трубы

1

Полностью вставляем соединительную конструкцию в трубы.

2

Стараясь не сдвинуть уголок с места, снимаем одну трубу и измеряем расстояние от места стыка до отверстия под штифт.

3

Переносим измерение на трубу. Аналогично поступаем и с другой трубой.

4

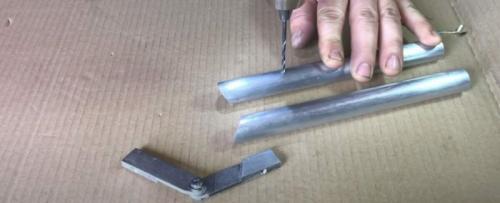

Просверливаем намеченные отверстия.

5

Одеваем трубы на уголок, совмещаем отверстия и забиваем штифты.

Как соединить две доски под углом 90 градусов. Столярные соединения деталей из древесины

Прочность конструкции и ее эстетический вид, напрямую зависят от вида соединения всех ее составляющих. Практически все виды лесоматериала – доски, бруски или брусья – распиливают по стандартным замерам, что не всегда удобно в строительной сфере. Поэтому, для получения необходимых деталей из древесины, строители пользуются различными типами соединений с использованием врубок, которые делаются по разметке, нанесенной специальным оборудованием или вручную.

Первоначальный компонент конструкции – деталь – может быть сделана из цельного фрагмента древесного материала, или брусков, сфугованных между собой. Стыковка компонентов воедино формирует узел – короб, который представляет собой конструктивные составляющие элементы. Все компоненты соединяются друг с другом железными скобами, клеем либо же столярной вязкой. Столярные соединения деталей из древесины – вязки, можно распределить по видам в зависимости от области применения.

• по длине – древесные элементы крепятся друг с другом торцами. Стыковка материала осуществляется при помощи наращивания или сращивания элементов конструкции;
• по кромкам — своеобразная стыковка нескольких досок для быстрого роста ширины элемента конструкции;
• соединение угловых концевых деревянных элементов, сводимых под разными углами, для формирования большого количества полезных компонентов строительных элементов и частей каркаса для мебели;
• угловые срединные соединения – это стыковка двух составляющих, из которых одна часть детали прилегает своим концом к середине другой или же, для формирования в нем щитов, пролегает по его ширине;
• ящичные угловые – ящичная вязка широких досок. Деревянные соединения без гвоздей используются в сборке различных видов коробок либо ящиков.

Как соединить профильную трубу между собой без сварки. Процесс соединения профильных труб

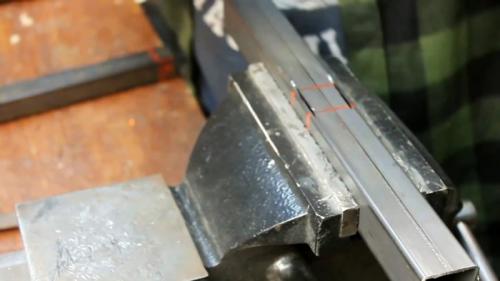

Для выполнения данного соединения необходимо, чтобы трубы имели разное сечение. Метод позволяет сделать Т-образное крепление с примыканием тонкой трубы к более толстой. Для его выполнения необходимо в месте соединения начертить на большей из труб поперечные линии, отображающие контуры стенок меньшей. Метки проводятся по всей окружности трубы.

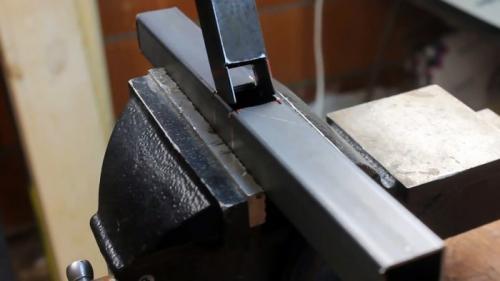

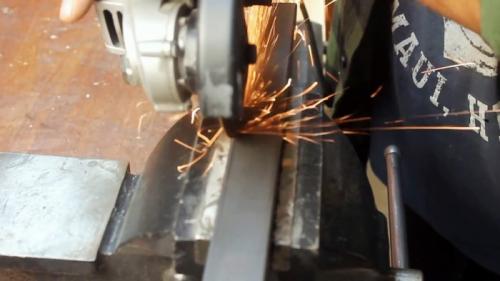

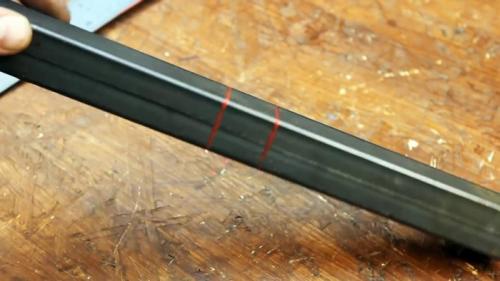

На примыкающем торце более тонкой трубки нужно отметить поперечную линию. При ее прорисовке необходимо отступить на половину ширины этой трубы. Ее также следует провести по всей окружности.Далее используя болгарку со сточенным отрезным диском необходимо вырезать окно на одной из стенок большей трубы между параллельными метками. Сначала делается 2 реза по поперечным линиям. Затем необходимо соединить их продольными резами. При этом важно, чтобы расстояние между ними также равнялось ширине меньшей трубы.

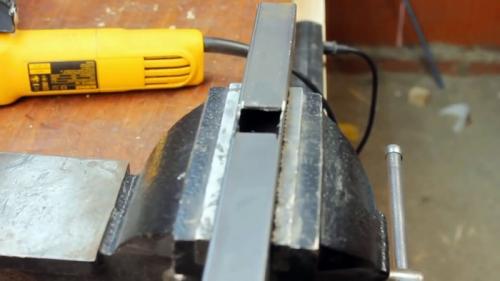

На обратной стороне относительно вырезанного отверстия требуется сделать 2 продольные пропилы. Они должны быть точно напротив.

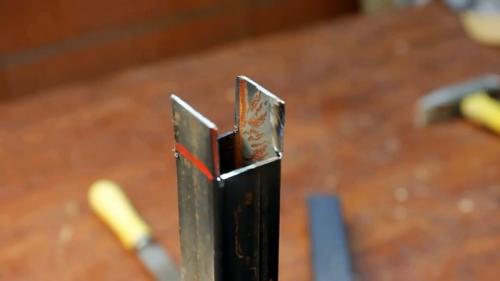

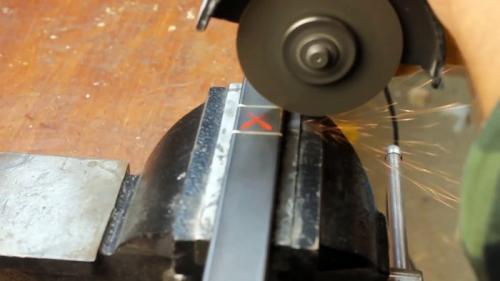

На тонкой трубе нужно сделать продольные резы по граням до поперечной линии. Затем по линии необходимо срезать любые 2 стороны расположенные напротив. Если рез получился не совсем аккуратным, то следует подровнять металл по углам с помощью напильника. Также стоит подправить форму отверстия на большой трубе.

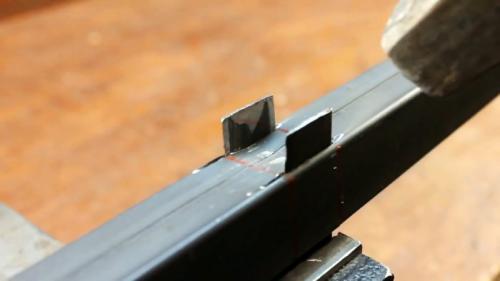

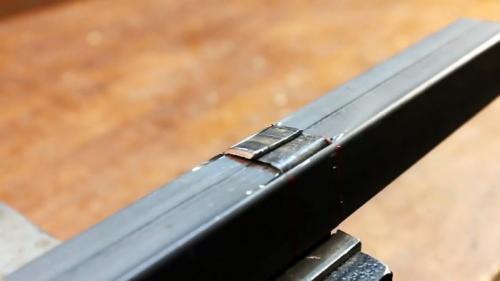

После этого нужно приставить подрезанный торец тонкой трубы к отверстию на большой, чтобы оставшиеся на ней проушины расположились напротив продольных вырезов. Затем ее нужно вогнать в отверстие ударами молотка. В результате проушины выйдут с противоположной стороны через продольные разрезы. Далее необходимо перевернуть соединение и загнуть выступающие шипы внутрь.

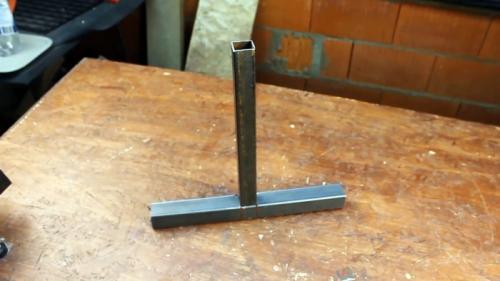

В результате получается очень прочное, долговечное соединение, которое смотреться намного аккуратней нагромождения заклепок, саморезов или болтов. При отсутствии сварочного аппарата это лучшее что можно придумать.

Как загнуть полипропиленовые трубы своими руками. Основные правила работы с пластиком

Можно ли гнуть полипропиленовые трубы, опираясь на какую-либо существующую технологию сгибания конструкций из другого материала? Самым подходящим из таких способов можно назвать методику работы со сталью, подразумевающую нагревание. Однако нагревать пластик следует особым образом. Нельзя использовать бытовые газовые горелки, зажигалки, паяльники или лампы. Нужен специальный фен – строительный.

Работы следует проводить в специальном месте, куда не имеют доступа дети, домашние животные. Поблизости не должно быть легко воспламеняющихся предметов, открытого огня. Чтобы не повредить руки, не обжечь кожу, наденьте перчатки.

Как гнуть полипропиленовые трубы, чтобы их не деформировать? Если предпочтете горячий способ, главное – не перегреть и сгибать изделие плавно, не спеша. Решили гнуть трубы по холодной технологии? Возможно, вы удивитесь, но риск повредить конструкцию при таком варианте больше. Чтобы избежать неприятностей, следите за радиусом загиба трубы, который по размерам не должен быть больше, чем такая величина: диаметр трубы, умноженный на 8.

Это важно знать! Нагревая полипропилен, следите за температурой, она не должна превышать уровень 170 градусов по Цельсию, иначе вы испортите материал.

Итак, как согнуть трубу из полипропилена своими руками? Существует два способа:

1. Холодный метод.
2. Горячая технология.

Поговорим подробнее о каждой из методик.

Стоит обратить внимание! Мало знать, как согнуть полиэтиленовую трубу. Важно правильно определить место сгиба. Помните, что этот участок конструкции после вмешательства не будет выглядеть презентабельно, поэтому постарайтесь изначально планировать места сгибов в тех точках, которые визуально после монтажа системы не будут бросаться в глаза.

Как соединить бочки между собой для полива. Централизованный полив огорода с помощью бочек. Как соединить все бочки в одну емкость

Бочки – наверняка самая популярная емкость на даче для организации полива.
В любом хозяйстве найдется их несколько штук. Их используют и для нагрева и проветривания воды из колодцев и скважин (холодной водой поливать огород нельзя). И для сбора «бесплатной» дождевой воды.
Стоят такие дождевые бочки у каждого слива водостоков. Но стоят они, как правило, сами по себе, каждая – в одиночку. А водостоки собирают воду очень неравномерно. Одна бочка даже после небольшого дождя полна-полнехонька, и через край переливается. А другая - едва дно водой прикрыла, и ведром не зачерпнуть. Другой недостаток такого «индивидуализма» - одна бочка ближе к огороду, другая дальше… Вычерпал одну – топай с лейкой вокруг дома. Насос в бочку не поставишь - вода закончится - и перетаскивай шланги, провода в другую, а потом и в третью. Вот бы объединить все бочки в одну емкость . Тогда и насос можно поставить в ближайшую к огороду, и вода пропадать зря не будет.
Проще всего это сделать, если соединить все бочки шлангом по типу сообщающихся сосудов. В каждой бочке сделать у дна отверстие, врезать (вклеить, вварить, ввинтить) в него штуцер, к штуцеру присоединить шланг и через тройники соединить все бочки в единую емкость.Казалось бы все просто, но есть одно «Но». Ну какой рачительный дачник позволит в бочке дырки делать? Да еще у самого дна! А мало ли она для каких других целей понадобится? Возникнет проблема эту «дырку» как то затыкать, и надежно.
Но есть и другой вариант объединения бочек - с помощью т.н. сифона. Сифон представляет собой «П»-образную трубку. Один ее конец опускается в жидкость. Пока уровень жидкости не превышает самой высокой части сифона, она по нему не течет. Но как только уровень станет выше сифона, воздух из него выдавливается (под давлением жидкости) и он весь заполняется жидкостью. И после этого уровень жидкости может снижаться, а наши сосуды все равно остаются соединенными точно так же как и сообщающиеся.
Если мы соединим бочки с помощью сифонов, что нам это даст? Во-первых, в бочке не надо делать отверстие у дна, а можно сделать почти у самого верха. Тем самым мы практически не «портим» бочку, а оставляем ее в строю. В любой момент мы может ее «отключить» от системы и использовать по другому назначению. Во-вторых, бочки объединяются автоматически, по мере переполнения какой либо из них. Та бочка, которая наполнилась первой, «подключает» к себе вторую, затем к первым двум подключится третья и т.д. Сколько бочек у вас есть – столько и объединяйте. И тогда переливаться начнет только если они все будут полны и воду девать действительно некуда.
Как будет работать «Организация Объединенных Бочек»? В бочке, в которую вода наливается наиболее интенсивно, раньше других повысит уровень воды до верха сифона. Сифон наполнится и вода потечет в другую бочку. Уровни обоих бочек выровняются и теперь будут расти синхронно. (а две бочки вмещают воды в 2 раза больше чем одна). Когда и вторая бочка наполнится, сработает и ее сифон и подключит третью бочку и т.д.
Теперь что будет происходить при расходе воды. Если в одной из бочек установлен насос, то уровень воды в ней будет падать. Но падать он будет и в других подсоединенных бочках. А в тех бочках которые не подключились, он так и останется на прежнем уровне. Когда уровень упадет до нижнего обреза трубки сифона, бочка «отключится» от системы.
Из чего можно сделать сифон? Проще всего - из пластиковой жесткой трубки, согнув ее на 180 градусов. Можно, конечно, согнуть и металлическую. Можно собрать сифон и из двух сантехнических «поворотов» на 90 градусов. Для герметизации соединения «сифон – бочка» используем фланцы, герметики, эпоксидную смолу и пр. На тот конец сифона, что находится внутри бочки, надеваем отрезок шланга «почти до дна», на другой - соединительный шланг до другой бочки.
Теперь надо «настроить» бочки в системе. Ведь вряд ли они все стоят на одном уровне относительно земли. Определяем, какая из бочек у нас наполняется раньше всех при дожде (или куда проще всего наливать воду из колодца или скважины) – «бочка – донор». Так же определяем бочку, из которой удобнее всего забирать воду для полива (насосом или ведрами – лейками) - «бочка – разбор». Наиболее удобно, когда это будет одна и та же бочка. Тогда даже при небольшом дожде вода не будет растекаться по всем бочкам, а будет копиться в одной до максимально возможного уровня. И только при переполнении подключать вторую бочку.
Регулируя уровень расположения сифона определяем очередность подключения бочек. В каждой следующей бочке «выходной» сифон должен располагаться чуть ниже «входного». Тогда бочки будут подключаться действительно последовательно.
Бочки не обязательно соединять последовательно, что бы не делать в бочке по 2 сифона. Можно и параллельно, разветвляя соединительный шланг тройниками. Правда мы при этом потеряем эффект «максимально высокого уровня воды» в разборной бочке.
Вот так можно соединить дождевые бочки в единую систему и не терять драгоценную дождевую воду при их переполнении.

Как соединить две доски между собой в длину. Как правильно соединять доски по длине вставной планкой

Планка укрепляет соединение по всей длине, выполняя при этом две функции: она увеличивает вдвое площадь стыковочных участков, покрываемых клеем, так как проникает внутрь обеих досок, что придает соединению дополнительную прочность, а благодаря противоположному направлению волокон в планке по отношению к волокнам в основных деталях соединение более устойчиво к нагрузкам.

Использование фанеры

Для планки, которая должна быть очень тонкой, самый подходящий материал — фанера. Если, к примеру, вы возьмете планку из цельного дерева, то расположение волокон в планке и досках окажется параллельным. При этом будет достигнута высокая прочность соединения, но сама планка не выдержит нагрузки и сломается, если доски начнут прогибаться. Можно использовать планку с поперечным направлением волокон. Она хорошо выдерживает нагрузку при прогибании досок и придает большую прочность соединению, но такие планки ограничены по длине и крайне ненадежны при продольных нагрузках. Многослойная фанера компенсирует недостатки планок из цельного дерева, обеспечивая соединению прочность.

Альтернатива рейке — вставные шипы, которые располагают с посадкой на клей на расстоянии 10-20 см друг от друга. Сначала в одной доске высверливают отверстие для шипов, затем специальными маркерами помечают расположение шипов на другой доске.

Левая планка длиннее, средняя — толще, чем нужно, правая выполнена правильно. Она должна быть короче общей высоты пазов, чтобы осталось место для клея.

Глухое соединение с использованием планки из многослойной фанеры. Планка полностью скрыта, а доски в торцах сохраняют целостность.

Надежность и эстетика сложных конструкций из дерева во многом зависит от правильного выбора способа соединения ее составных частей. Особенно это актуально для каркасных изделий, несущих конструкций, где параметры безопасности выходят на передний план.

Качественное соединение деревянных деталей – залог долговечности, основа привлекательного вида изделия, показатель мастерства и профессионализма плотника и столяра.
