Переход с ПНД на металл. 7 вариантов перехода с ПНД на металл

Переход с ПНД на металл. 7 вариантов перехода с ПНД на металл

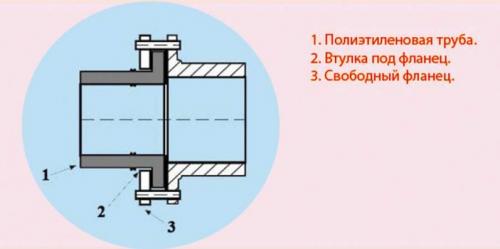

✅ Как соединить металлическую трубу с ПНД, фланцами?

1.Накидываем стальной фланец на трубу ПНД и привариваем полиэтиленовую втулку.
2.К металлической трубе привариваем стальной фланец
Устанавливаем прокладку между фланцами
3.Стягиваем стальные фланца между собой болтами или шпильками
4. Таким же способом соединяем ПНД трубу с металлическим краном или задвижкой.
Таблица крепежа фланцевых соединений

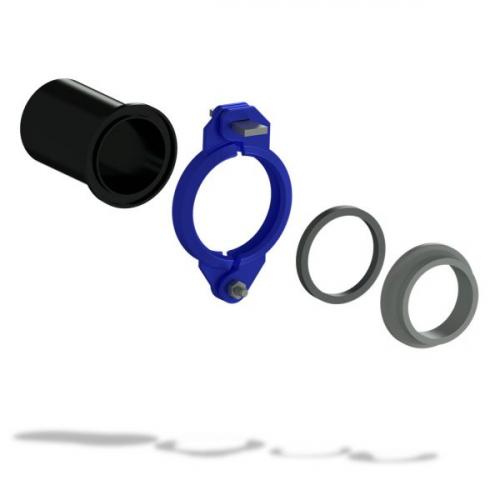

✅ Как соединить металлическую трубу с ПНД с помощью БРС

1. К стальной трубе привариваем стальной фланец (бурт) из комплекта БРС.
2.К пластиковой трубе привариваем ПНД бурт с размерами под БРС. Входит в комплект или изготавливается отдельно.
3.Устанавливаем уплотнение между стальным и пластиковым буртом.
4.Соединяем и стягиваем бурты с помощью шарнирного хомута. На диаметрах свыше 100 мм рекомендуем использовать болтовой хомут.
В итоге получается быстроразъемное соединение полиэтилен сталь БСПС — переходник с пнд трубы на металлическую.

✅ Соединяем ПНД трубу с металлической адаптерами (ПФРК)

1. Устанавливаем фланцевый адаптер специальный для ПЭ труб устойчивый к смещениям.
2. Устанавливаем фланцевый адаптер на металлическую трубу
3. Соединяем фланцы между собой с помощью болтов и прокладки.

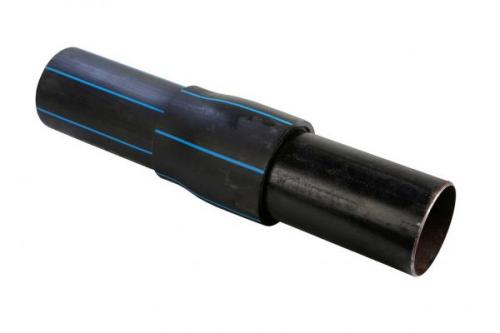

✅ Как соединить Металл с ПНД с помощью перехода полиэтилен-сталь НСПС

1.Стальной конец НСПС сваривается со стальной трубой.
2.ПЭ конец сваривается с полиэтиленовой трубой.

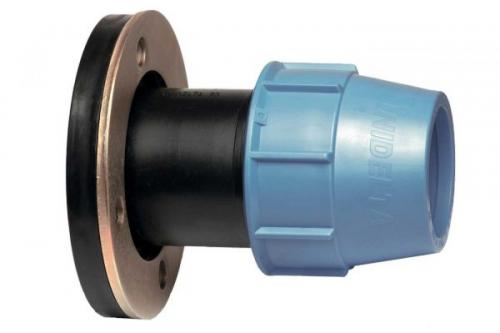

✅ Как соединить металл и ПНД трубы компрессионным фланцем и фланцевым адаптером

1. Фланцевый адаптер ставим на металлическую трубу
2. Компрессионный фланец на полиэтиленовую трубу
3. Стягиваем фланцы между собой с помощью болтов или шпилек установив между ними резиновую прокладку.

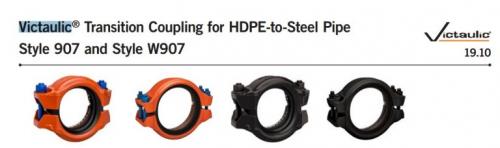

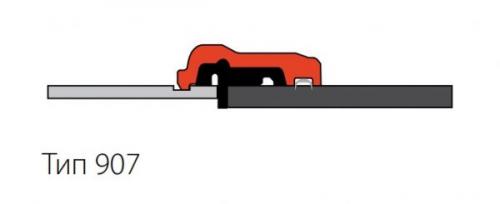

✅Как соединить стальную трубу с ПНД муфтами Victaulic

1. Муфта Refuse-to-Fuse™ соединяет ПЭВП со стальной трубой имеющей паз
2. Полиэтиленовая труба должна быть гладкая.
3. Доступные диаметры от 50 до 350 мм (2-14″)
4. Полухомуты накидываются в паз стальной трубы и при стягивании болтов захватывает конец ПНД трубы.
5. Между концами труб устанавливается самоуплотняющаяся прокладка

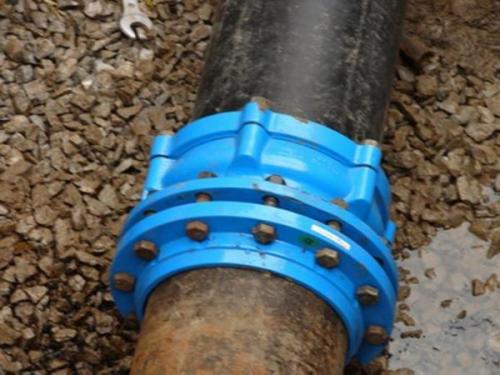

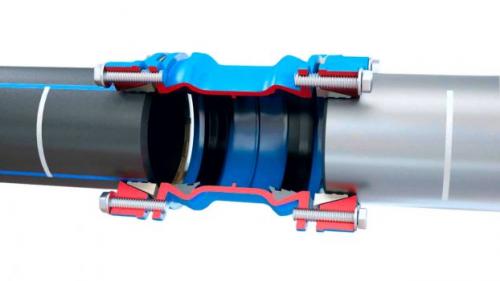

✅ Как соединить ПНД и стальной участок трубы муфтой универсальной?

1. Зачистить концы труб;
2. Замерить расстояние до середины муфты;
3. Отметить риски на концах труб;
4. Ослабить гайки и завести муфты на концы трубы;
5. Равномерно затянуть болты.

Переход с пластика на металл. Соединение ПВХ и металла фитингом

Проще всего, задача, как соединить металлическую трубу с полипропиленовой, решается использованием резьбового фитинга. У этого приспособления с одной стороны есть резьба нужного диаметра, чтобы вкручивать в металлическую трубу. На противоположной стороне расположена муфта, с которой впоследствии будет спаян пластик. Фитинги делаются либо прямыми, либо поворотными, с помощью которых удобно делать изгибы или разветвления в системе.

Провести переход металла на полипропилен (ПП) очень просто:

• Первым этапом снимается муфта с металлической трубы там, где будет стык. Если её нет, то трубу необходимо разрезать, смазать конец солидолом, а после этого сделать насечку резьборезом.
• Получившийся конец тщательно зачищается наждачной бумагой и вытирается. Далее нужно выполнить герметизацию предполагаемого стыка (намотать ФУМ-ленту и промазать все это силиконом). Важно помнить, что по периметру резьбы не должно быть больше 2 слоёв герметика, и край ленты следует направить по её ходу.
• Накручивать фитинг необходимо вручную, без вспомогательных инструментов. Это нужно, чтобы он не деформировался из-за слишком сильного внешнего действия. Если после окончания этого процесса система протекает, то фитинг аккуратно докручивается.
• Следующим этапом ПП сваривается с муфтой.

Если предполагается установка узла, где больше, чем две трубы, то у продавцов деталей для сантехники есть разнообразные фитинги для этих целей.

Переход с ПНД на металлопластик. Способы соединения ПНД труб

Трубы из полиэтилена низкого давления – очень распространенная разновидность трубопроводов для холодной воды.  Как правильно соединить ПНД трубу и в каких случаях какую методику использовать разберем детально. Недорогие и практичные изделия можно легко смонтировать своими руками, но и в этом вопросе есть свои особенности.

Что из себя представляют трубы ПНД

Полиэтилен низкого давления – пластмасса, которая известна давно, но трубы из нее стали производить более 50 назад. Аббревиатура ПНД (полиэтилен низкого давления) – это обозначение методики производства материала и к качеству материала значения не имеет.

Производятся в разных цветах. Это необходимо для того, чтобы покупатель знал их предназначение:

• для бытового трубопровода с питьевой водой – голубые изделия или черные с голубой полосой;
• для технических конструкций – просто черные.

Диаметр труб может быть разным, его величина варьируется в пределах 16-1600 мм. В продажу поступает:

• мерными отрезами – по 6 или 12 метров;
• в бухтах (при диаметре 160 мм).

Преимущества и недостатки труб из полиэтилена низкого давления

Положительных качеств эти изделия имеют много, самые весомые – это:

• невысокая стоимость, если сравнивать с металлопластиком или сталью;
• гладкость поверхность внутренних стенок, это препятствует засорению и образования солевых слоев (как в металлических);
• полная химическая инертность – не вступает в реакцию с кислотными веществами и щелочами;
• длительный срок эксплуатации – в среднем 50 лет;
• хорошо переносят замораживание – не лопаются, как, например, металлические;
• пластичность – материал отлично переносит подвижки грунта;
• высокий показатель устойчивости к температурным перепадам;
• технологичность – это легкость и быстрота монтажа;
• экологичность – не испаряет вредных веществ;
• небольшой вес, что облегчает установку, транспортировку и хранение.

Есть ряд недостатков, о которых стоит знать:

1. Чувствительность к излучению ультрафиолета. Нельзя оставлять водопроводы на участках с открытым солнцем в «голом» виде. Он разрушится в течение первых нескольких лет эксплуатации. По этой причине этот материал используется в создании подземных водопроводов или внутри помещения.
2. Полиэтилен не может использоваться для транспортировки горячих субстанций.

Способы соединения

Правильно соединять трубы из полиэтилена можно двумя способами – разъемным и неразъемным. Для соединения ПНД труб между собой чаще используется сварка (неразъемный метод), или специальные переходники (разъемный). Рассмотрим, в каких случаях используется каждый из способов более подробно.

Разъемные соединения

Используются в случаях, когда нужно соединить изделия диаметром до 315 мм. Преимущества такого соединения:

• простая и быстрая установка;
• экономичность – спецоборудования не требуется;
• универсальность – можно применять даже в стесненных условиях.

Переходники на трубы из ПНД – муфты либо фитинги.

Соединение муфтами

Самая быстрая технология, не требующая спецоборудования. Здесь потребуются только разъемные фитинги для труб ПНД (муфты). Такие муфты не требуют для своего использования инструментов и чаще всего используются в домашних условиях. Они бывают разными, используются в зависимости от предназначения:

• редукционная – переходник для трубных изделий разного диаметра;
• соединительная муфта – «спаивает» продукцию одинакового диаметра.

Фитинговое соединение

Компрессионные стыкуемые фитинги – используются в соединениях ПЭ труб с различной запорной арматурой: ПВХ, полипропиленовых или стальных изделий. Установка идентична монтажу соединительных муфт.

Для установки переходника на ПНД откручивают накидную гайку, надевают на торец изделия. Затем вставляют заготовку в фитинг и закручивают накидную гайку вручную до упора. Цангу зажимают одним гаечным ключом, вторым ключом зажимают и проворачивают накидную гайку на 1-1¼ оборота (для заготовок диаметром 25 – 32 мм).

Фланцевое соединение

В магистральных конструкциях часто используется фланцевое соединение труб ПНД. Где диаметр трубопровода 40 мм и больше. Используется оно и в установке:

• задвижек;
• регуляторов;
• вентилей;
• адаптеров.

На концы заготовок при помощи паяльника для ПНД привариваются специальные патрубки с резьбой, на которые накручиваются фланцы. Существует вариант, когда на патрубок приваривают втулку и прикручивают не фланец, а фланцевый адаптер. Адаптер выполняет роль фланца.

Это делается для того, чтобы можно было снимать их для замены или ремонта.

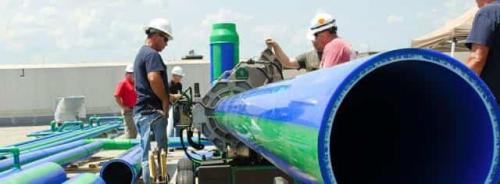

Неразъемные соединения

Это единственный из возможных методов соединить трубы большого диаметра. Иногда в сборке коммуникаций целесообразнее использовать не съемные фитинги, а именно сварку. Одна бывает двух видов – стыковая и с использованием электромуфт.

Переход с ПНД на металлопластик. Способы соединения ПНД труб

Трубы из полиэтилена низкого давления – это очень распространенная разновидность трубопроводов для холодной воды. Как правильно соединить ПНД-трубу и в каких случаях использовать какую методику, мы рассмотрим детально.

Полиэтилен низкого давления – это пластмасса, которая известна давно, но трубы из нее стали производить более 50 лет назад. Аббревиатура ПНД (полиэтилен низкого давления) – это обозначение методики производства материала, и к качеству материала значения не имеет.

Производятся в разных цветах, что необходимо для того, чтобы покупатель знал их предназначение:

• диаметр труб может быть разным, его величина варьируется в пределах 16-1600 мм;
• в продажу поступает в различных диаметрах.

Есть ряд положительных качеств, о которых стоит знать:

• низкая стоимость;
• легкость монтажа;
• устойчивость к коррозии;
• устойчивость к высоким температурам.

Есть ряд недостатков, о которых стоит знать:

• низкая прочность;
• низкая устойчивость к механическим повреждениям;
• возможность деформации при высоких температурах.

Присоединение ПНД-труб между собой может быть выполнено двумя способами – разъемным и неразъемным. Для соединения ПНД-труб между собой чаще всего используется сварка (неразъемный метод) или специальные переходники (разъемный). Рассмотрим, в каких случаях используется каждый из способов более подробно.

Разъемный способ соединения

Используется в случаях, когда нужно соединить изделия диаметром до 315 мм. Преимущества такого соединения:

• быстрый монтаж;
• низкая стоимость;
• простота эксплуатации.

Переходники на трубы из ПНД – это муфты либо фитинги. Самая быстрая технология, не требующая спецоборудования. Здесь потребуются только разъемные фитинги для труб ПНД (муфты). Такие муфты не требуют для своего использования инструментов и чаще всего используются в домашних условиях. Они бывают разными, используются в зависимости от предназначения:

• муфты для соединения труб;
• муфты для перехода на другие типы труб;
• муфты для соединения с другими материалами.

Таким образом, переход на металлопластик – это эффективный способ соединения ПНД-труб, который обеспечивает быстрый монтаж и низкую стоимость.

Соединение ПНД с металлом. Способы выполнения перехода с трубы ПНД на металл

Использование труб из различных материалов в одной магистрали — не редкость. Когда требуется соединить ПНД трубы с металлическими, используются специальные детали — переходники, компрессионные муфты с резьбой на одном конце и втулки под фланцевые соединения. Разнообразие соединительных элементов облегчает процесс монтажа и позволяет соединять разнородные трубы различного диаметра.

Как выполнить переход

Для соединения трубы ПНД с трубой из стали или чугуна применяют фитинги, с одного конца компрессионные, а с другого — резьбовые. Для монтажа больших участков применяются раструбы и фланцы.

Для труб небольшого диаметра фитинги используются по принципу цангового муфтового соединения: на конец трубы ПНД надевают разобранную часть фитинга — компрессионный узел, закрепляют его с помощью сварки и потом прикручивают элемент с резьбой под металлическую трубу.

Фланцы применяют, когда нет возможности использовать сварное соединение. Монтаж несложен, выбор деталей на рынке — огромный.

Обратите внимание! Фланцевый метод — наиболее доступный и дешевый способ. Соединительные элементы стоят недорого, можно подобрать фланцы для любых труб какого угодно диаметра.

Виды соединений

Таким образом, чтобы соединить разнородные трубы, применяют:

• НПСП — неразъемное соединение в газовых, канализационных и водопроводных магистралях, для которого используется переходник специального назначения. Соединение по сути представляет собой сварку полиэтиленового патрубка со стальным.

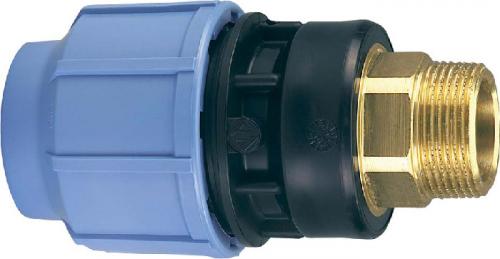

• Муфты компрессионные, оснащенные резьбовой нарезкой — обжимной фитинг. Применяется совместно с обжимными кольцами и прокладки, которую можно менять по мере износа.
• Фланцевый переход.

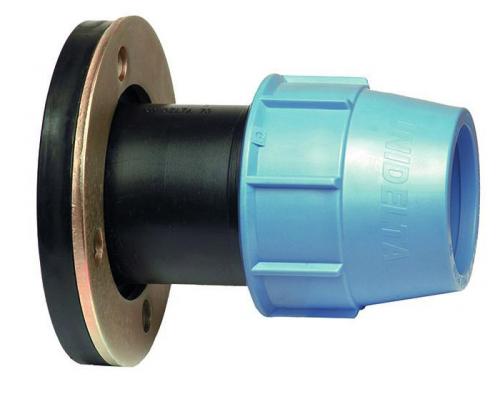

Что такое фланцы для соединения разнородных труб

Сочленение труб из разнородных материалов посредством фланцев оптимален при монтаже магистрали, в которой требуется соединить трубу из металла с ПНД или запорными устройствами. С этой целью применяется втулка вместе с прижимным фланцем, который в свою очередь закрепляется с помощью болтов. Бурт (второе название детали) не дает фланцу соскользнуть при повышении давления в трубе.

Втулки бывают двух видов:

• Сегментные, т.е элементов ПНД, соединенных сваркой встык.
• Литые конструкции, у которых сварные швы отсутствуют. Литая втулка ПНД обеспечивает фланцу необходимый упор и не дает узлу разъединиться. Предполагается также наличие второго фланца на трубе из металла.

Деталь легко монтируется, при этом не требует специального обслуживания. Разнообразие типоразмеров позволяет подобрать втулки любого размера под любой диаметр трубы.

Фланцы также делятся на два вида:

• Фиксирующие, когда фланец надевается на металлическую трубу, а на другой конец крепится трубное изделие из ПНД и вся конструкция закрепляется с помощью прижимного кольца и уплотнителя.
• Резьбовые — фланца имеет резьбу с одной стороны, на которую накручивается труба ПНД с уплотнителем.

Обратите внимание! При монтаже важно обращать внимание на гладкость стальных деталей: любые заусенцы или выступы могут повредить полиэтилен.

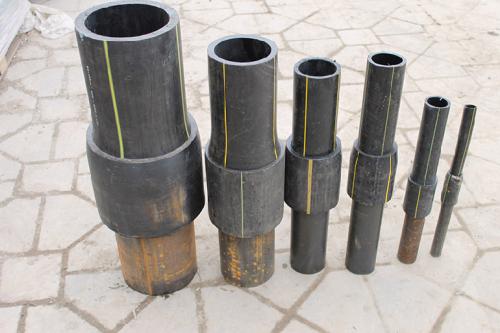

НПСП

Конструкция чаще всего применяется при замене поэтапной участков металлической системы на полиэтиленовую, а также для монтирования запорной арматуры.

Для монтажа используют терморезисторную сварку, когда конец полиэтиленовой трубы специальным инструментом нагревается и расплавляется до состояния вязкой массы, а затем под давлением соединяется со стальной трубой. Такое соединение применяют для монтажа высоконапорных трубопроводов.

Нормативные документы регламентируют технические характеристики НПСП:

Предельные значения давления в системе:

• для газовых магистралей ПЭ 80 — 6.4 бар, ПЭ 100 -10 бар
• для водопроводных напорных систем ПЭ 80 — 12.5 бар ПЭ 100 — 16 бар

Длина патрубков регламентируется ГОСТОм ТУ4859-02603321549-98 — для газовых, и ТУ2248-001-86324344-2009 — для водопроводных систем, работающих под напором.

Компрессионное муфтовое соединение

Это разборное модульная конструкция, детали которой легко заменить.

Корпус выполнен из полипропилена, оснащен ограничителем для трубы и резьбой в виде трапеции. Фиксирующая втулка с уплотнительной прокладкой, которая обеспечивает герметичность, не дает трубе деформироваться и сжиматься. Обжимное кольцо надежно закрепляет трубу в неподвижном положении.

Используют в основном для водопроводных систем.

Муфты бывают разных форм:

• переходные,
• соединительные,
• угольник,
• заглушка,
• тройник,
• отвод.

Могут иметь как внутреннюю, так и внешнюю резьбу.

Диаметр детали варьируется от 16 до 110, а значение рабочего давления — от 10 до 16.

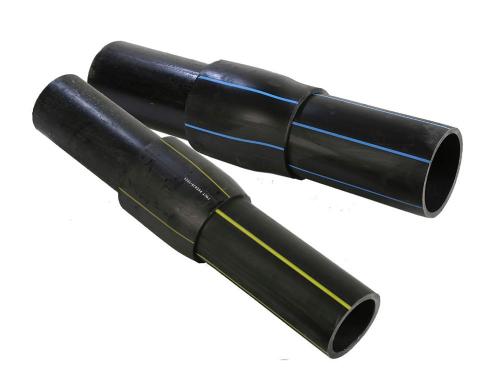

Переход с металла на полиэтилен. Неразъемное соединение полиэтилен-сталь

Неразъемное соединение ПЭ-сталь (НСПС) или переходник ПЭ-сталь широко применяется в процессе строительства систем напорной канализации, водоснабжения и газоснабжения для осуществления перехода с металлических труб на пластиковые или в обратном порядке, а также при монтаже и врезке трубопроводного оборудования. Переходник ПЭ-сталь не нуждается в техническом обслуживании, а устанавливать можно прямо в земле без применения колодцев на прямых частях трубопровода.

Неразъемный переходник ПЭ-сталь – это соединение, сформированное в результате сварки металлического патрубка трубопровода с пластиковым. Величина патрубков должна соответствовать специальному документу, который устанавливает технические требования.

Предельно допустимое рабочее давление для труб водопровода марки ПЭ80 составляет 1,25 МПа, для ПЭ100 – 1,6 МПа. Максимально допустимое рабочее давление для труб газопровода ПЭ80 – 0,64 МПа, а для ПЭ100 – 1,0 МПа. Для производства НСПС применятся полиэтиленовая труба низкого давления в соответствии с ГОСТом.

Самая важная функция данной детали – крепкое и непроницаемое сцепление трубы или металлического элемента с ПЭ-трубой аналогичного диаметра. Зачастую неразъемное соединение используют для того, чтобы прикрепить запорно-регулирующую арматуру на пластиковый трубопровод и постепенно заменить части металлического трубопровода на полиэтиленовые.

Стыковка выполняется за счет технологии терморезисторной сварки, которая осуществляется с помощью специально предназначенного аппарата. Происходит нагревание конца ПЭ-трубы до вязкотекучего состояния, после чего под действием давления образуется соединение с металлом. Применение специальных пластиковых муфт увеличит степень сцепления и даст возможность использовать данный вид соединения в трубопроводах с высоким напором. Однако, муфты не обязательны.

Соединение ПЭ-сталь предоставляет следующие возможности:

• использовать его вместо заглушки;
• использовать запорную установку из металла на пластиковых трубах;
• применять для подводки газопровода;
• произвести врезку из полиэтиленового трубопровода в стальной;
• постепенно осуществить замену металлического трубопровода на пластиковый.

Переход с металла на пластик без резьбы. Особенности монтажа резьбовых фитингов

Благодаря различным разновидностям резьбовых фитингов при монтаже трубопровода достигается возможность выполнения самых сложных изгибов и поворотов.

Наиболее распространенным способом соединения металлических/пластиковых конструкций является фитинг-«американка», Такой элемент, имеющий на торцах муфту и резьбу, позволяет легко и быстро состыковать разнородные детали

Наиболее популярным устройством для стыка полимерных и металлических элементов является фитинг «американка», который выпускается в различных вариантах размеров. Удобное приспособление с пластиковой муфтой и металлической резьбой чрезвычайно удобно в монтаже, позволяет за короткое время создать надежное герметичное соединение.

Поэтапная инструкция по установке

Для соединения металлической трубы с полипропиленовой или иной пластиковой трубой необходимо:

• При помощи специального паяльника приварить муфту фитинга к концу полимерной трубы, после чего дождаться остывания стыка.
• Подвести деталь из металла к другому торцу «американки» после чего закрутить резьбу. Для уплотнения стыка его желательно дополнительно обмотать по ходу резьбы одним-двумя слоями ФУМ-ленты, пакли либо льняного волокна (дополнительно можно покрыть силиконом).
• Фитинг всегда нужно закручивать вручную: применение инструментов нежелательно и даже опасно. Спецоборудование не дает возможности полностью контролировать приложенные усилия, что может привести к повреждению детали.
• После завершения работы важно проверить прочность полученного крепления. Для этого достаточно включить воду и убедиться в отсутствии протечки. Если же через стык все же процеживается влага, можно попробовать несколько сильнее закрутить болт. При дальнейшем протекании воды необходимо вновь раскрутить резьбу и провести все манипуляции заново.

Форму готового соединения можно изменить, если размягчить пластиковую деталь при помощи строительного фена, а затем сделать необходимый по проекту изгиб.

Соединение металлической трубы без резьбы

Бывают ситуации, когда пластиковую трубу необходимо подсоединить к металлическому аналогу, у которого отсутствует резьба.

Резьбу на трубу можно нанести, используя специальный инструмент — резьбонаноситель. В специализированных магазинах можно найти как механические, так и электрические модели подобного приспособления

Подобную проблему позволяет решить специальный инструмент под названием «резьбонаноситель» или «резьборез», при помощи которого можно нанести бороздки на деталь из стали или чугуна.
