Технология скрытого крепления керамогранита в вентфасаде

Технология скрытого крепления керамогранита в вентфасаде

Использование вентилируемых фасадов со скрытым креплением позволит получить идеально ровную облицовку. Это будет смотреться очень красиво, напоминая непрерывную плоскость из натурального камня. Есть несколько традиционных способов реализовать технологию невидимого монтажа.

Применение болтов-анкеров специальной конструкции Keil. Эти болты крепятся к внутренней поверхности керамогранита, параллельно фиксируя зацепы-агфары. Впоследствии, с помощью этих зацепов облицовка крепится к металлической несущей конструкции.

Чтобы установить анкеры Keil, на внутренней части плиты делается несколько трапециевидных отверстий. Их высверливают на глубину 40-50% толщины. В монтажное отверстие вставляется анкер и вкручивается болт. В результате расширения анкера у его основания образуется высокопрочное соединение. Сам анкер надёжно фиксирует зацеп, на котором панель удерживается на несущем каркасе. Центрирование и точность расположения облицовочных панелей регулируется специальным болтом. Это позволит выставить облицовку максимально точно и без зазоров на стыках. Реализация такого способа требует много времени, но результат превосходит по виду все другие варианты.

Скрытое крепление вентилируемого фасада с помощью специальных кляммеров – это более дешёвый и быстрый способ облицовки зданий. Чтобы лапки кляммера не были видны, как это бывает при открытом монтаже, их прячут в боковые пропилы. Этим способом можно крепить панели, толщина которых составляет не менее 10-12 мм.

Применение скрытого крепления керамогранита вентфасада этим способом возможно для строений, высота которых не превышает 45 м. Оптимально делать облицовку таким способом одно- или двухэтажных зданий.

Кроме перечисленных технологий, есть ещё один способ – комбинированный. Он предусматривает крепление плит с помощью механического крепежа и дополнительной фиксации клеевым составом. Получается, что керамогранит приклеен к несущим профилям и дополнительно удерживается механическими крепёжными элементами.

Связанные вопросы и ответы:

Что такое скрытое крепление в вентфасаде из керамогранита

РОНСОН-400 – система навесного вентилируемого фасада, предназначенная для скрытого крепления керамогранитных плит.

Система скрытого крепления облицовки на вентфасаде

Возможна система крепления как по всей поверхности стены, так и исключительно в межэтажные перекрытия .

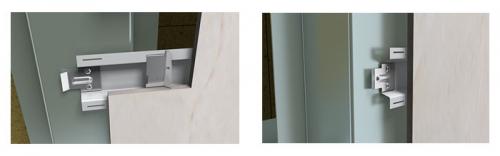

Главное отличие НВФ «РОНСОН-400» от всех существующих навесных фасадных систем, предназначенных для скрытого крепления керамогранита, заключается в том, что облицовочная плита обладает собственным каркасом, при помощи которого происходит крепление на подсистему.

В рабочем положении конструкция обеспечивает каждой плитке возможность компенсации температурных деформаций (при температурном расширении подсистемы, деформации воздействуют только на каркас плиты, а не на саму плиту);

Конструктивное решение захватов обеспечивает упругую и надежную фиксацию плиты, не создавая при этом концентрации напряжений в местах установки захватов;

Установка каркаса на керамогранит и монтаж плиты на подсистему выделены в разные операции, что облегчает монтаж и предотвращает опасность возникновения сколов на керамограните в процессе монтажа (сборка элементов крепления каркаса плиты производится в удобных условиях на столе);

Простота конструкции скрытого крепления керамогранита позволяет выполнять с высокой производительностью и качеством все подготовительные операции непосредственно в условиях строительной площадки, а именно: устройство пропилов под захваты, сборка элементов крепления на плите керамогранита.

Отсутствуют дорогостоящие операции по сверлению отверстий под кайлы. Пропилы в плите могут производиться обычным станком с алмазным диском.

Настоящее крепление позволяет применять систему на зданиях и сооружениях высотой 100 и более метров в сейсмически опасных районах с сейсмичностью до 9 баллов.

Специально для решения проблемы быстрой замены керамогранитных плит на уже смонтированном фасаде здания, нашими специалистами разработана система, позволяющая в кратчайшее время и с минимальными материальными затратами заменить разбитые плиты.

Крепление КРУПНОФОРМАТНЫХ керамогранитных плит, размером вплоть до 1500 х 2400 мм

Преимущества системы Ронсон-400 для скрытого крепления керамогранита:

• Не имеет в своем составе специальных импортных комплектующих;
• Не требует сложного дорогостоящего инструмента;
• Не передает напряжения, возникающие в системе на облицовку;
• Не имеет в своем составе горючих элементов, что позволило ей получить высший класс пожарной безопасности - К0;
• Имеет прекрасную надежность и вандалоустойчивость;
• Имеет сейсмостойкость до 9 баллов;
• Позволяет уменьшить шов между плитами вплоть до 2мм;
• Позволяет закрепить плиты, размером вплоть до 1500х3000мм
• Существенно улучшены эксплуатационные качества фасада за счет отсутствия тонких, подверженных сколам элементов на лицевой поверхности керамогранита
• И наконец, система Ронсон-400 обеспечивает быструю замену поврежденных плит на уже смонтированном фасаде.

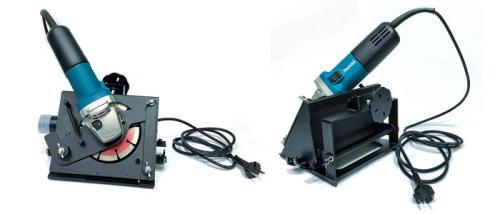

Специальный станок для изготовления пропилов в керамограните

• Позволяет быстро и точно произвести пропил в керамограните для установки зацепов и последующей сборки каркаса плиты.
