Трубопроводы из полипропилена получили широкое распространение в сфере водоснабжения и отопительных коммуникаций. Трубы из данного материала отличаются хорошими эксплуатационными характеристиками — низкой стоимостью, долговечностью и простотой монтажа.

В данной статье мастер сантехник рассмотрит шаровые краны из полипропилена, которыми комплектуются полипропиленовые трубопроводы. Вы узнаете, какими конструктивными особенностями и техническими характеристиками они обладают, как выбрать и своими руками установить шаровой кран.

Конструкция шарового крана из полипропилена

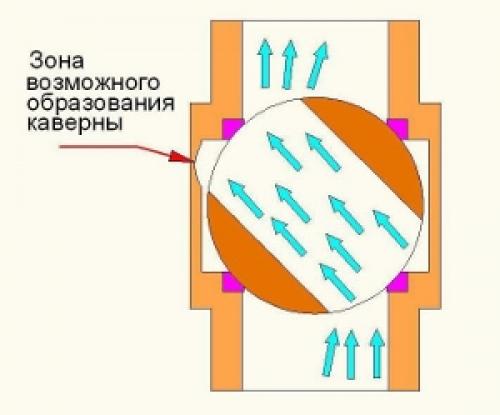

Шаровой полипропиленовый кран является запорной арматурой , используемой в системах водоснабжения и отопления. Он применяется для полного перекрытия циркулирующего потока — эксплуатировать такие краны в качестве регулирующей арматуры нельзя, поскольку из-за конструктивных особенностей в таком режиме использования они быстро выходят из строя из-за образования каверн.

Каверна является механическим повреждением боковой части корпуса крана, стенки которой имеют малую толщину, не способную выдержать воздействие механических частиц содержащихся в потоке транспортируемой воды.

В отличие от латунных аналогов, в ППР кранах нет внутренних уплотнительных элементов на штоке — уплотнитель расположен за пределами сечения пропускного отверстия, он представлен пластичным синтетическим каучуком, которым заполняется полость конструкции в ее седальной части.

Шаровой запорный элемент имеет два ограничителя в виде полимерных колец, которые фиксируют положение узла. Качественные краны изготавливаются методом литья — они имеют монолитную конструкцию и, как следствие, высокую механическую прочность.

Для изготовления запорного шара используется латунь марки CW617N (у зарубежных производителей) либо отечественный аналог — латунь ЛС59-2. Для приданию узлу большей устойчивости к коррозии шар может покрываться слоем гальванизированного хрома.

Пропускное отверстие, размещенное на параллельных стенках запорного шара, имеет круглую форму. В открытом положении отверстие расположено по направлению оси трубопровода, тогда как при перекрытии потока запорный шар рычагом проворачивается так, чтобы пропускной патрубок перекрывался монолитными стенками шара.

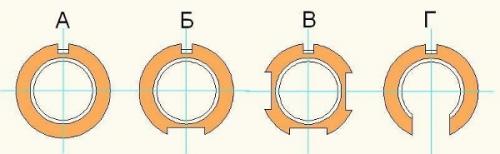

Некоторые производители, с целью экономии металла, могут обтачивать шар в нижней части, формируя там дополнительное проточное отверстие — «отстойник». Запорные узлы такой конструкции доставляют немало проблем в эксплуатации, поскольку в отстойнике постоянно скапливается шлам и содержащиеся в воде механические частицы.

Регулирующая рукоять арматуры может выполняться в двух конфигурациях — бабочка либо рычаг. На штоке она фиксируется посредством шестигранного соединения и отсекающей заклепки. Отметим, что пластиковый шаровой кран для полипропиленовых труб имеет необслуживаемую конструкцию — в случае потери арматурой герметичности либо ее поломок отремонтировать кран не получится, вам потребуется полностью его заменить.

Функциональное назначение и технические характеристики

Полипропиленовые шаровые краны производятся согласно международным стандартам DIN №16962 и ISO №15774, согласно положениям которых такие изделия нельзя использовать в системах газоснабжения. Они предназначены для комплектации водопроводов и систем отопления из пластиковых труб, температура теплоносителя в которых не превышает допустимый для ППР максимум (+90 градусов).

Как починить шаровый кран если он течет. Ремонт смесителя шаг за шагом

Так, рассмотрим, что необходимо сделать, чтобы отремонтировать кухонный шаровой кран?

Есть определенная последовательность ремонта крана, которую нельзя изменять. Ведь от того, насколько точно будут выполнены все рекомендации, и будет зависеть успешность ремонта.

Основными этапами ремонта шарового типа смесителя являются нижеуказанные операции:

• первым делом перекройте подачу воды для предотвращения утечки воды. Слейте остатки воды, которые остались в смесителе;
• ослабьте винт, который должен удерживать рычаг смесителя. Для этого открутите его шестигранным ключом. Снимите рычаг, подтягивая его вверх и одновременно расшатывая. Если ваш смеситель уже давно используется, то, возможно, приложить определенные усилия. Но при этом будьте предельно аккуратны, так как качество и прочность ручек и корпусов в недорогих смесителях оставляет желать гораздо лучшего;
• сейчас, когда вы сняли рычажную часть, вы получили доступ к резьбовому соединению. Поверните его с помощью отвертки по часовой стрелке, прикладывая некоторое усилие. Будьте при этом крайне внимательны и аккуратны, чтобы не повредить водопроводные штанги;
• удалите купол крана с помощью плоскогубцев и снимите небольшую пластиковую деталь, которая расположена под ним;
• если происходит течь крана, то проблема, наиболее вероятно, в состоянии уплотнителя, который может быть или изношен (чаще всего), или перекрыт минеральными отложениями (если в водопроводе слишком жесткая вода). Отложения несложно удалить неабразивными чистящими средствами;
• достаньте шарик из места его крепления. Если он окажется деформированным или поврежденным, может потребоваться его замена;
• демонтируйте уплотнители, которые фиксируют шарик. Их несложно снять, если пользоваться острой плоской отверткой. Поменяйте их на новые, также желательно заменить пружины, которые со временем постепенно теряют упругость и перестают качественно фиксировать шарик;
• новые уплотнители смажьте с целью продления срока их службы.

Краны полипропиленовые шаровые для отопления. Конструкция шарового крана из ПП

Полипропиленовый шаровый кран — это разновидность запорной арматуры, которая применяется преимущественно в бытовых коммуникациях, транспортирующих горячую и холодную воду. Если сравнивать ПП краны с латунными аналогами, то нельзя не заметит некоторых отличий в конструктивном плане. В ПП вентилях шарового типа отсутствуют внутренние уплотнительные элементы на штоке. Каучуковые уплотнители в таких приборах располагаются за пределами сечения пропускного отверстия.

Сам запорный механизм такого приспособления оснащается двумя ограничителями. Эти конструктивные элементы представляют собой кольца, изготовленные из полимерного материала. Основная задача этих ограничителей — закрепление узла в нужном положении. Наиболее качественные модели этих изделий выполняются посредством литья и отличаются монолитной, надёжной конструкцией.

Как уже говорилось выше, шар, который располагается внутри такого устройства, выполняется в большинстве случаев из нержавеющей стали. Однако есть модели, в которых этот запорный элемент выполнен из латуни. Для повышения устойчивости к губительным воздействиям коррозии, латунные шары покрываются специальным антикоррозийным слоем хрома.

Некоторые компании, занимающиеся выпуском этой продукции, могут стачивать шарик в нижней части. Это производится для того, чтобы сэкономить металлическое сырьё в процессе производства. Такие запорные приспособления являются проблемными в эксплуатации, так как часто засоряются.

Помимо этого, рукоятка этого приспособления может иметь два варианта исполнения:

• рычаг;
• бабочка.

Краны выпускаются с разными типами ручек, можно выбрать максимально удобную в зависимости от расположения труб

Закрепление рычага на штоке производится посредством шестигранного сочленения и специальной заклёпки.

Почему шаровый кран нельзя открывать наполовину. Почему шаровой кран нельзя открывать наполовину



Шаровой кран  является одним из наиболее распространённых и востребованных элементов сантехники. К сожалению, многие хозяева даже не догадываются о том, что эксплуатируют данный вид кранов неправильно. Это в свою очередь чревато серьезными последствиями и может добавить в жизнь ненужных проблем в самый неподходящий для этого момент. В статье  мастер   сантехник  расскажет, какую «тонкость» использования кранов упускает большинство сограждан.



Устройство шарового крана





Название «шаровые» эти изделия получили благодаря отличительной черте конструкции запирающего механизма. Имея, стандартное устройство, они состоят:

• Корпус, в котором смонтированы все элементы внутренней конструкции;
• Металлический, зеркально отполированный, шар с отверстием;
• Уплотнение запирающего устройства;
• Рычаг управления.

Как правильно использовать шаровый кран



Многие производители не рекомендуют использовать изделия для корректирования напора потока жидкости, применяя промежуточные положения. Такие краны предназначены для работы в позиции — до конца открыто или закрыто.





Плавно изменять потоки воды запорным механизмом не получится из-за нелинейного изменения проходного сечения, а его резкое открывание при большом давлении, может привести к  гидравлическому удару  и как следствие к разрушению элементов системы тепло водоснабжения.



В других, кроме крайних, положениях рычага управления возникает вероятность отложения твердых частиц на зеркальной поверхности запорного шара, это приведет к повреждению уплотнительного материала и в результате к нарушению работы крана.





В экстренной ситуации, когда необходимо быстро перекрыть трубопровод, вы не сможете это сделать. Запорный узел может «закиснуть» и кран превратится в часть трубы с уменьшенным проходным сечением.



Способы регулировки давления в водопроводе



Для защиты коммуникаций от гидравлических ударов, стабильной работы бытовых приборов и сантехники, необходимо нормативное поддержание давления воды в системе. Эту задачу выполняет —  редуктор давления .



Большинство изготовителей выпускают конструкции с предустановленной настройкой давления не превышающее 3 бар. Но, при желании можно выполнить настройку самостоятельно.



Регулировка производится исключительно при закрытых кранах вращением установочной головки. Для повышения давления ее необходимо вращать вправо, а для снижения напора вращение выполняется в обратном направлении.



Один оборот регулировочной головки изменяет давление на 0,5 бар.



Когда в системе установлен манометр, то регулировка проводится достаточно точно, а где манометра нет, результат можно зрительно оценить по силе напора из смесителя.



В частном доме напор в системе водоснабжения поддерживается при помощи  гидроаккумулятора  и  реле давления . Этими изделиями комплектуются готовые насосные станции, но можно смонтировать систему и самостоятельно. Регулировка реле в нужном диапазоне выполняется настройкой большой и малой пружин, по инструкции производителя.



Неоспоримое достоинство шаровых кранов:

• Большой типоразмер диаметров;
• Широкие границы применения по температуре и давлению;

Запорный механизм безотказно и продолжительное время будут выполнять свою функцию, только при соблюдении требований эксплуатации, заявленных производителем. Использование же не по прямому назначению не гарантирует корректное функционирование изделия, снижает его надежность и время наработки на отказ.
