Труба под клеевое соединение с раструбом: всё, что вам нужно знать

Труба под клеевое соединение с раструбом: всё, что вам нужно знать

Клей для ПВХ труб является прекрасным средством, с помощью которого монтируются водопровод и канализация из пластиковых материалов. Сегодня этими прочными и гибкими изделиями все чаще заменяют старые металлические трубопроводы. Как это сделать человеку без специальных технических знаний и навыков, расскажет данная статья.

Выбор клеящих составов

Системы канализации и водоснабжения имеют сложную конфигурацию, поэтому участки сетей в местах изгибов приходится стыковать. Для труб ПВХ под клеевое соединение выпускаются различные клеящие составы, которые помогают справляться с данной задачей. При четком соблюдении технологии, так называемой, «холодной сварки» стыки элементов остаются герметичными на протяжении десятилетий.

Клеевое соединение ПВХ труб считается надежным и герметичным

Все клеи для полимерных материалов действуют одинаково. При склеивании деталей происходит постепенное растворение поливинилхлорида в одном из составов, содержащих растворитель. Специальные присадки увеличивают сцепление материала трубы с основой клея. По мере испарения растворителей происходит постепенное затвердевание стыка.

Данный способ применяется при устройстве канализации

По такому принципу «работает» немецкий клей для ПВХ труб Тангит (его желательно наносить специальным пистолетом). Неплохим качеством характеризуются клеи «Феникс», «Винилит», «Марс» и другие.

Если в продаже нет продукции нужной марки, качество оценивают, обращая внимание на маркировку. На упаковке должна отображаться следующая информация:

• для каких полимерных материалов предназначен клей;
• время схватывания (в среднем составляет 4 минуты при комнатной температуре);
• методика применения (может незначительно отличаться для продукции некоторых торговых марок);
• условия и правила хранения (при их отсутствии нельзя доказать, что вещество хранилось правильным образом);
• дополнительные характеристики (вязкость, плотность, цвет и т.п.).

Поскольку разные фирмы-производители указывают разные пределы допустимых нагрузок на готовое соединение, окончательный выбор зависит от условий эксплуатации пластиковых коллекторов. Так, для клеевых напорных труб ПВХ потребуются прочные составы, а клей для канализационных труб ПВХ может иметь сниженные показатели.

Клей «Гебсопласт», например, поддерживает давление в сети величиной 40 бар, «Тангит» – 30 бар, «Радикал» – 120 бар.

Лучше использовать фирменный клей

Чтобы выбрать клей, который бы обеспечил надежное склеивание ПВХ труб, учтите следующее:

• в каких условиях будет работать участок трубопровода;
• допустимое давление, которое приходится на стык;
• будет ли соединение подвергаться нагрузкам на сдвиг;
• температуру, при которой эксплуатируется трубопровод.

Правила работы с веществом

Клей для труб ХПВХ и ПВХ содержит летучие вещества и поэтому считается токсичным составом. При работе с ним важно проветривать помещение и не допускать, чтобы в нем находились посторонние люди и домашние животные.

Соединение участков бытовых сетей данным методом получится надежным и герметичным при соблюдении следующих правил:

1. Тщательно подготовьте поверхность деталей. Трубу под клей ПВХ следует обезжирить. Плохо очищенный полимер покрывается тонкой поверхностной пленкой, которая будет взаимодействовать с клеем.

1. Отведите достаточно времени на выдержку склеенного стыка и делайте это согласно инструкции. Не сгибайте трубы в месте соединения до полного затвердевания клея и сжимайте элементы стыка с соответствующими усилиями.

1. При подготовке клеевых ПВХ труб и склеивании изделий соблюдайте рекомендации фирмы-производителя клея. Например, некоторые клеящие вещества теряют свои свойства при пониженной температуре.

Связанные вопросы и ответы:

Какие материалы используются для изготовления труб с клеевым соединением и раструбом

Поливинилхлоридный пластикат — универсальный полимер, очень полюбившийся промышленникам и нашедший себе применение в самых различных отраслях. Материал сплошной и прочный, в меру податливый деформации. Он не пропускает воду и воздух, а также обладает превосходными диэлектрическими свойствами.

Исходное сырье для производства ПВХ-труб получают в процессе полимеризации мономера винилхлорида. Второе название такого пластика — просто «винил». Метод его получения открыли еще в 1930 году в Германии, и с тех пор виниловый пластикат не покидает промышленность, занимая всё новые и новые горизонты.

Стандартные ПВХ-трубы выпускают по ГОСТ Р 52134-2003. В отличие от металлопластиковых труб и фитингов , виниловую продукцию стараются отгружать исключительно в формате отрезков. Материал плохо воспринимает сворачивание в бухты и последующую прокладку с монтажными изгибами, пускай даже и увеличенного радиуса.

Различают четыре категории поливинилхлоридного пластиката для производства труб:

• обычный (обозначается как ПВХ или PVC);
• непластифицированный (НПВХ или PVC-U);
• хлористый (ХПВХ или PVC-C);
• модифицированный (PVC-M).

Для бытового использования сантехники неизменно выбирают обычный винил. К остальным разновидностям обращаются чаще при прокладке трубопроводов промышленных объектов.

Стоит отметить, что в отношении изделий из непластифицированного поливинилхлорида в России действует отдельный стандарт — ГОСТ Р 51613-2000. Этот полимер отличается повышенной прочностью и термической стойкостью по сравнению с обычным ПВХ.

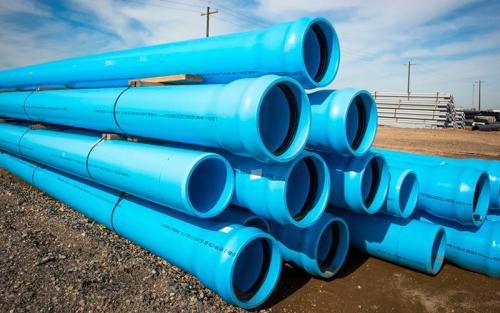

Пластиковые трубы изготавливают в трех типах конструкции:

• без раструба (гладкий цилиндрический профиль);
• с раструбом под клеевое соединение;
• с раструбом под соединение через уплотнительное резиновое кольцо (преимущественно для канализационных систем).

Отдельного внимания заслуживают изделия из ПВХ, названные «гибкими». Исключительную податливость к многократным изгибам, даже на весьма малых радиусах, эта продукция приобретает за счет гофрированной формы. Такие трубы используют для местного подключения смесителей или техники, вроде переносных садовых разбрызгивателей или коллекторов полива.

Как и иные пластиковые трубы, сортамент из поливинилхлорида обладает весьма значимым заявленным ресурсом — не менее 50 лет при соблюдении оптимальных условий эксплуатации. При этом нет никаких ограничений по использованию материала как для прокладки систем технического и питьевого водоснабжения, так и для таких специфичных решений как сборка систем пожаротушения или оснащение летнего бассейна. Трубопровод из ПВХ даже можно встретить на машинах, работающих с жидкими удобрениями и точечным орошением в сельском хозяйстве.

На фоне всё большего интереса к вопросам кислородной диффузии ПВХ-трубы оказываются в весьма выигрышном положении. Этот материал демонстрирует очень низкую проницаемость для кислорода. Кроме того, полимер обладает минимальным водопоглощением — всего 0,1% при 23°С. Это значит, что даже долгосрочная работа с водой не оказывает значимого влияния на прочность как поверхностных слоев, так и тела полимера в целом.

В чем заключаются преимущества использования труб с клеевым соединением и раструбом

Клеевые трубы обычно применяют при обустройстве напорных систем, например, водопроводов.

Читайте Monocle.ru в

В качестве основного материала для их производства используется поливинилхлорид. Существуют две разновидности труб ПВХ: ровные и с раструбом (напорные). Они имеют следующие преимущества:

• Долговечность – изготовители дают гарантию на тридцать-пятьдесят лет. Реальный же срок эксплуатации обычно в два раза больше.

• Легкость, благодаря которой обеспечивается простота перевозки и установки труб.

• Простота установки достигается благодаря использованию клеевого соединения – трубы ПВХ покрываются в местах стыка клеем и помещаются в раструб или муфту. Никакого спецоборудования для этого не требуется.

• Коррозиеустойчивость.

• Устойчивость к действию активных химических веществ, за счет чего трубы ПВХ могут размешаться в агрессивных средах.

• Дешевизна. ПВХ стоит недорого, поэтому цены на изготовленные из этого материала трубы ниже, чем на аналогичные изделия из полимеров.

• Экологичность. Данное качество позволяет использовать трубы из ПВХ для транспортировки питьевой воды.

Среди недостатков данных изделий надо отметить следующие:

• Неустойчивость к влиянию низких температур. Под действием холода ПВХ делается хрупким. Поэтому при наружном использовании такие трубы необходимо утеплять.

• Неустойчивость к влиянию высоких температур. По этой причине трубы ПВХ не могут применяться для обустройства систем горячего водоснабжения и отопления.

Соединение клеевых напорных труб пвх не может осуществляться встык, в отличие, например, от полиэтиленовой. По этой причине для монтажа трубопровода из таких изделий в обязательном порядке применяются раструбы, муфты и прочие разновидности фитингов. Качество стыка в значительной мере определяется клеем, выполняющим функции растворителя. Он расплавляет соединяемые элементы, вследствие чего они свариваются друг с другом. По этой причине данный способ монтажа известен под названием «холодная сварка».

Поскольку поливинилхлорид не поддается воздействию органических растворителей в чистом виде, в клей включают различные добавки, обеспечивающие его размягчение на некоторое время. Через четыре минуты после нанесения клей начинает утрачивать свои свойства. После застывания обработка выступившего клея в местах стыка элементов не производится, поскольку он характеризуется повышенной твердостью.

Каковы основные этапы установки труб с клеевым соединением и раструбом

Для формирования соединения используется специальный клеевой состав, предназначенный для фиксации поливинилхлоридных поверхностей. Смесь позволяет на треть растворить толщину трубы и осуществить холодную диффузную сварку.

Работы проводят в теплое время года. Оптимальный диапазон температуры от +4 до +33 градусов. При этом летом следует работать оперативно, так как клей быстро схватывается и высыхает. Если приобрести специальную морозостойкую смесь, работы можно проводить до -17 градусов.

Хороший клей для сварки имеет однородный оттенок, без включений и посторонних частиц, отличается густой, тягучей консистенцией. Когда состав не используется, его необходимо плотно закрывать крышкой во избежание возникновения испарений и для предупреждения высыхания.

Чтобы выбрать клей, нужно внимательно изучить ассортимент и инструкцию на упаковке. Выбор зависит от условий эксплуатации трубопровода в целом и отдельных его частей. Иногда для формирования системы надо приобрести несколько разных по составу смесей.

Производители на упаковке указывают, какое давление может выдерживать шов. Если неправильно подобрать состав, стык может сместиться в процессе использования, что приведет к разгерметизации.

Также стоит обратить внимание на температуру использования. Каждый клей подходит для определённых целей.

Компоненты, входящие в клеевую формулу, могут выделять токсичные испарения. Людям, склонным к аллергии, лучше отказаться от использования подобного метода стыковки труб ПВХ.

Как выбрать правильный клей для соединения труб с раструбом

Соединение труб при помощи клея или холодная сварка в отличие от других методов стыковки имеет следующие особенности:

Простота монтажа. Соединение элементов клеем, пожалуй, самый простой способ прокладки трубопроводных магистралей в сравнении с другими методами.
К примеру, трубопроводы из полипропилена ПП монтируют пайкой, для этого требуется специальный паяльный утюг и хорошие навыки монтажника. Популярные в народе трубы из металлопластика, сшитого и термостойкого полиэтилена ПЭ обычно соединяют при помощи натяжных или пресс-фитингов, что требует наличия специального инструмента и дорогостоящей арматуры.
Теоретически монтаж клеевого ПВХ трубопровода может провести своими руками любой пользователь, для этого не нужны специальные навыки, дорогой инструмент и комплектующие.

Высокая скорость проведения работ. Клей для поливинилхлорида относят к быстросохнущим составам, после промывания и соединения деталей время схватывания стыка занимает не более 10 секунд.

Удобство монтажа. Для прокладки трубопровода на клее не требуется наличие электроэнергии, операции можно проводить при любой положительной температуре воздушной среды. Метод обеспечивает удобный монтаж в самых труднодоступных местах, чего невозможно достичь с использованием паяльных утюгов или фитингов.

Высокая прочность соединения. Принцип действия клея основан на растворении поливинилхлорида, при этом происходит взаимная диффузия материала соединяемых фрагментов, связывающих их в единое целое. Понятно, что такое соединение является весьма прочным в сравнении с другими методами стыковки и ни в чем не уступает пайке.

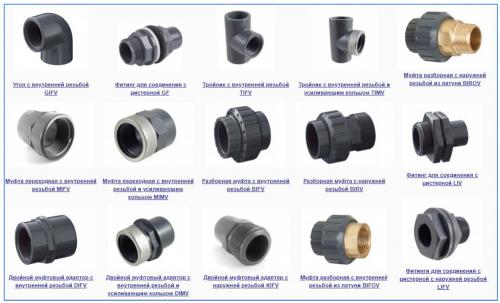

Рис. 4 Резьбовые PVC фитинги и фасонные детали под склейку

Универсальность. С помощью клеевых ПВХ-труб монтируют водопроводные и канализационные сети, что нельзя сказать о других материалах их изготовления – полипропилен, металлопластик и сшитый (термостойкий) полиэтилен применяют только для прокладки водопровода.
PVC-трубы незаменимы при монтаже напорной канализации — методы ее обустройства с применением изделий из других материалов более трудоемки, требуют специального оборудования (к примеру аппаратов для пайки, электрических муфт для спаивания полиэтилена) и занимают намного больше времени.

Ограничения при прокладке высокотемпературных магистралей. Большинство ПВХ-трубопроводов на клее имеют верхний температурный предел не более 60 °С — это ограничивает их использование в магистралях горячего водоснабжения и отопления. Хлорированную разновидность поливинилхлорида ХПВХ вполне можно применять для подачи горячей воды в быту, однако верхний температурный предел в 95 °С делает небезопасным их эксплуатацию в магистралях отопления.

Широкий ассортимент. Представленные в торговой сети клеевые трубы обычно имеют диаметры от 16 до 500 мм, для их стыковки предусмотрен широкий ряд гладкостенных фасонных деталей и фитингов. Также многие фирмы изготовители поставляют на рынок в широком ассортименте фитинги ПВХ клеевые с резьбой и запорную арматуру в виде шаровых кранов.

Эстетичность.Соединения труб на клей обладают эстетичным внешним видом благодаря применению прозрачного состава, не оставляющего видимых следов на их поверхности.

Хрупкость. Отличительная особенность любых элементов из ПВХ — низкие гибкость и эластичность. Трубы не выдерживают резких ударов и механических воздействий в виде изгибов и чрезмерного физического воздействия на оболочку — это приводит к трещинам.

Но не все PVC-трубы под клей имеют хрупкую оболочку, на рынке встречаются разновидности с эластичной оболочкой, которые хорошо поддаются изгибанию на некоторый угол.

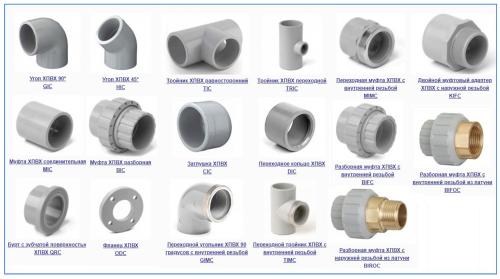

Рис. 5 Фасонные элементы и комбинированные фитинги ХПВХ Corzan с переходом на резьбу

Высокая стоимость. Основной недостаток клеевых ПВХ-труб — неподъемная для огромного числа потребителей розничная стоимость виду того, что товар поставляют на рынок европейские производители из Италии, Голландии. За один погонный метр изделия диаметром 110 мм для напорной канализации, где использование клеевых ПВХ наиболее рационально, придется выложить минимальную сумму в 300 руб. Отрезок 25 мм трубы длиной 1 м обойдется потребителю в 80 руб., что также довольно высокая цена. Если дополнительно считать расходы на клей, литровая банка которого стоит от 1000 до 2000 руб., то расходы станут довольно значительными.
Следует отметить, что некоторые компании, к примеру, российская Агригазполимер, предлагают трубы и фитинги ПВХ под клей собственного изготовления по ценам в три раза дешевле приведенных выше европейских аналогов. Это довольно привлекательно для крупных, мелких компаний, частных заказчиков.
Также, если проводить монтаж трубопровода из клеевых ПВХ своими руками без вызова наемных специалистов, можно получить значительную экономию финансовых средств.

Какие типы труб наиболее часто используются для клеевого соединения с раструбом

Питьевая и техническая вода по магистралям подается под определенным напором, поэтому коммуникации для водопровода должны спокойно выдерживать высокое давление. Для прокладки водонапорных трубопроводов применяются НПВХ трубы . Изделия из непластифицированного поливинилхлорида характеризуются стойкостью к химическим реагентам, способны длительное время функционировать под повышенным давлением. Внешне они представляют собой жесткую пластиковую трубу темно-серого цвета с раструбом под клеевое соединение или уплотнительное кольцо.

Достоинства ПВХ труб для водопровода:

• Высокая пропускная способность – отсутствуют «наросты» с внутренней стороны стенок.
• Экологичность – материал не продуцирует токсичных выделений.
• Долговечность – срок службы от 30 лет.
• Пожаробезопасность – при возгорании немедленно самозатухают.
• Не подвержены коррозии.
• Стойкость к развитию патогенных микроорганизмов.
• Относительно небольшой вес.
• Простота монтажа.
• Возможность укладки на подвижных почвах.

НПВХ трубы имеют и некоторые особенности:

• Не предназначены для транспортировки высокотемпературных жидкостей – максимальный значение +65 градусов. Обычно стандартные трубы из поливинилхлорида используются при монтаже линий холодного водоснабжения, в которых температура не превышает +40 градусов.
• При монтаже в морозных регионах требуют дополнительного утепления.

Чаще всего монтируются НПВХ изделия при помощи клеевого соединения . Последнее обеспечивает полную герметичность стыка и способность выдерживать сверхвысокое давление.

В каких отраслях промышленности чаще всего применяются трубы с клеевого соединением и раструбом

Раструбное соединение деталей таким способом – наиболее распространенное и чаще всего используется при соединении труб из пластмассы. При этом герметичность обеспечивают использованием резинового кольца, которое зажимается ровным концом трубы с одной стороны, и стенками раструба – с другой.

Уплотнитель может иметь особые пластиковые вкладыши, либо не иметь их. Благодаря использованию резинового уплотнителя удается при несовпадении осей соединяемых деталей частично компенсировать этот недостаток.

Но из-за неравномерной деформации уплотняющего пояса на кольце провоцируется протечка в месте соединения деталей. Поэтому допустимо, чтобы ось была искривлена в размере, менее толщины стенки трубы, если учитывать при расчете каждый метр погонный всей длины трубопровода.

Некоторыми производителями налажен выпуск моделей тройников и колен, имеющих не прямой угол, а угол в 87°. Благодаря этому труба, которую укладывают под уклоном, входит в раструб, не перекашивая при этом кольцо.

Выполняя монтаж трубопровода, чтобы предотвратить повреждение уплотнителя, на гладком конце трубы необходимо сделать фаску и смазать ее любым жирным составом (это может быть мыло, глицерин или силикон). Не рекомендуется использование для этой цели любых масел.

Если вы соединяете детали, используя раструбный способ с уплотнительным кольцом, то должны последовательно выполнять следующие действия:

Проверить, есть ли уплотнительное кольцо в раструбе, и сделана ли фаска на гладком конце трубы.

Очистить соединяемые детали от загрязнения и нанести на них смазку.

Поместить гладкий край детали в раструб до самого упора и поставить отметку.

Аккуратно достать деталь из раструба (выдвинуть ее максимум на 11 мм).

При работе нужно ориентироваться на метку, которая была поставлена вами при разметке. Получается зазор, которым будут компенсироваться изменения длины трубы, возникающие от смены температуры. Обычно достаточно одного раструба, чтобы компенсировать удлинение трубопровода, длина которого два метра.

При необходимости соединения данным способом труб, для изготовления которых использовались различные материалы, можно воспользоваться специальными переходными патрубками.

Как обеспечить герметичность соединения при использовании труб с раструбом

Первый шаг при обнаружении протечки — отключить подачу воды. Перекрывать подачу воды необходимо перед участком, где обнаружена утечка. В многоконтурной системе для устранения протечки достаточно отключить подачу воды непосредственно в ремонтируемый контур, также закрыв перепускной клапан локального участка водопровода.

Самая частая проблема с пластиковым водопроводом — потеря герметичности на стыках труб. Утечка возникает по разным причинам:

Самый надёжный вариант ремонта — заменить повреждённый участок новой пластиковой трубой, тщательно припаянной через разъёмы к основной системе. Но не всегда возможно соединение сваркой, и тогда для ремонта применяются другие методы:

1. Хомут. Использование хомутов — временный метод устранения протечек. Дополнив хомут винтовой струбциной со слоем водонепроницаемого пластика, можно практически полностью исключить протечку. Метод хорош тем, что не требует отключения подачи воды, но у него есть существенный недостаток — неизбежное ослабление точек прижима со временем и потеря герметичности соединения.
2. Холодная сварка. Перед тем, как заделать течь в пластиковой трубе холодной сваркой, нужно подготовить материал для работы: тщательно вымесить необходимое количество холодной сварки в руках или перемешать в нужных пропорциях с помощью строительного миксера. Нанести на повреждённый участок, аккуратно зафиксировать трещину на трубе и дождаться полного застывания состава.
3. Клейкая лента. Пара хомутов в сочетании с пропитанной клеем клейкой лентой (двухкомпонентный клей + резина для полипропиленовых труб или бинт + цемент для канализационных труб) помогут быстро устранить течь. Недостатком этого метода является то, что его нельзя использовать в системах высокого давления.
4. Клейкая (уплотнительная) лента. Хороший вариант для быстрого ремонта, если нет возможности закрыть небольшую трещину или дырку в трубе герметиком. Лента накладывается на повреждённый участок в несколько слоёв, по возможности фиксируется хомутом.
5. Специальный герметик. Это ещё один быстрый способ устранения протечек на стыке, который предполагает использование быстросохнущего влагостойкого герметика. Для этого нужно отключить подачу воды, тщательно вытереть поврежденное место сухой тряпкой и по возможности обезжирить спиртовым составом. Необходимое количество герметика нужно нанести толстым слоем на трещину или дырку, дождавшись его схватывания или полного застывания.

Какие существуют альтернативы трубам с клеевым соединением и раструбом

Если какую-то вещь, сделанную из пластика, например, полипропиленовый тазик вынести на мороз и бросить его на твёрдую поверхность, такую как асфальт, то высока вероятность, что он – тазик, не асфальт, – треснет или расколется на много маленьких частей. Всё потому, что он не терпит к себе подобного обращения и предназначен для использования в тёплом помещении.

Та же ситуация и с полипропиленовыми трубами: если температура отрицательная, а отношение к трубе не самое теплое, то при погрузке, разгрузке и монтаже на их торцах могут возникать трещины. Такие, которые могут быть незаметны на первый взгляд, но проявятся после подачи воды в систему.

Произведённые трубы могут храниться под навесами и на складах без теплоизоляции либо на открытых площадках не более шести месяцев. Это означает, что в холодное время года рекомендуется более бережное отношение: полимерные трубы не следует кидать и перевозить без фиксации специальными средствами, а перед монтажом необходимо подержать их при температуре не ниже +5°C не менее двух часов.

Для исключения рисков, связанных с повышенной хрупкостью, в лаборатории ПК КОНТУР проводятся испытания на определение средней высоты падения груза, при которой происходит разрушение конкретной партии трубы. Образец длиной 4 м нарезается на отрезки по 20 см, каждый из которых выдерживается при 0°C в течение часа, после чего на специальной установке подвергается удару груза, падающего с определённой высоты. Наличие трещины на образце означает, что следующий подвергается удару с меньшей на 10 см высоты; отсутствие разрушений означает повышение высоты на 10 см. Таким образом определяется среднее значение. Показателем высокого качества является величина выше 1 м – такая труба и поступает в продажу.

Итак, чтобы избежать повреждений, оберегайте трубы от ударов и держите их в тепле, а в случае возникновения вопросов обращайтесь к нашим менеджерам.
