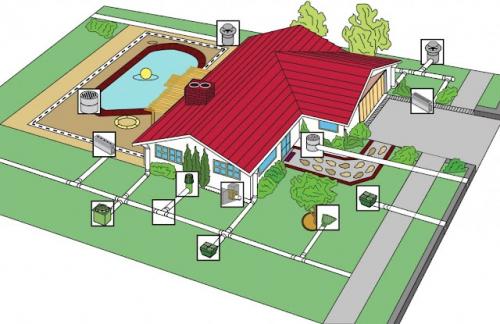

Дренажная система прокладывается вокруг дома или по периметру земельного участка и может быть двух типов:

1. Открытая , состоящая из сети прорытых канав и служащая для осушения почвы в сезон паводков и выпадения осадков.
2. Закрытая , заглублённая в землю, с расположенными на дне траншеи дренирующими элементами, которая служит для отведения грунтовых вод. В качестве дренажных приспособлений в такой системе могут применяться:
   • водопроницаемые засыпки;
   • лотки для собирания воды с отверстиями или без них;
   • специальные дренажные трубы.

Для самостоятельного монтажа системы осушения применяют пластиковые трубы (дрены) с перфорацией — небольшими отверстиями, обеспечивающими попадание влаги в магистраль непосредственно из почвы. Дрены укладывают на слой дренажа в траншею, размер которой должен превышать диаметр трубы примерно на 40 см.

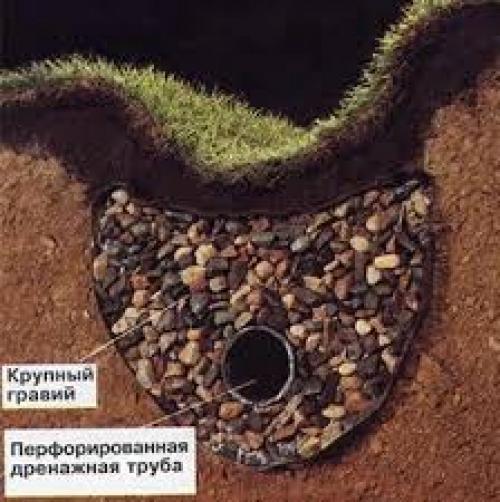

Справка! В качестве дренажных материалов применяют гравий, мелкий щебень и песок.

Для дополнительной защиты магистрали от засорения, предотвращения заиливания труб и увеличения срока их службы используют дрены, обёрнутые полотном из геотекстиля либо кокосовым волокном. Последние пользуются особой популярностью благодаря своим высоким защитным и эксплуатационным свойствам.

Трубы располагают под уклоном , обеспечивая стекание вод либо в специальный сборник (для стоков — в фильтрационный колодец или септик), либо в водоём за пределами участка.

Как работает дренаж после операции. Дренирование гнойных очагов. Показания к удалению дренажа

Дренирование открытых гнойных очагов необходимо, если после операции остались мертвые ткани, ниши и карманы, которые нельзя устранить оперативным путем по анатомическим соображениям (опасность повреждения крупных сосудов, нервов анатомических полостей и пр.).

Для дренирования следует применять марлевые дренажи, пропитанные одним из гипертонических (5—10%-ных) растворов средних солей с добавлением до 3 % перекиси водорода либо до 2 % хлорамина, до 0,5 % перманганата калия, 1 : 5000 фурацилина. Для ускорения секвестрации мертвых тканей добавляют до 1: 500—1:1000 йода, до 4 % скипидара. Заслуживают применения 15—20%-ные растворы мочевины, линименты синтомицина и А. В. Вишневского. При наличии большого количества мертвых тканей дренирование осуществляют с желудочным соком, лучше трипсином и трипсиноподобными ферментами или мазью ируксо-ла. Перед введением дренажей необходимо остановить кровотечение и выстлать рану марлевой салфеткой по Микуличу, обильно пропитанной 96%-ным этиловым спиртом. Под его влиянием суживаются капилляры лимфатических, артериальных и венозных сосудов, уменьшается всасывание экссудата при одновременном антисептическом воздействии на микробный фактор. Через 10—15 мин после такой обработки приступают к дренированию. Марлевые дренажи, смоченные одним из перечисленных растворов, рыхло вводят в каждую нишу или карман до дна. Целесообразнее применять более широкие дренажи, узкие хуже дренируют и скорее теряют дренажные свойства. В горловине раны дренажи должны располагаться свободно, иначе они плохо дренируют. Правильно примененные марлевые дренажи выполняют отсасывающую функцию и улучшают течение вскрытого инфекционного очага или инфицированной раны и способствуют подавлению возбудителя. Марлевые дренажи действуют несколько часов, затем их следует удалить, так как они начинают препятствовать выведению экссудата.

Как класть дренажную трубу. Варианты устройства дренажной системы

Решая, как укладывать дренажные трубы, следует знать о существовании нескольких способов создания водоотводящих конструкций:

1. Траншеи с щебнем и песком . Дренажная система закрытого типа – это выкопанные в земле канавы и траншеи, которые заполняют слоем щебня, а сверху насыпают песок. Часто на приусадебных участках используют эффективную конструкцию под названием «елочка» - к центральной магистрали подводят второстепенные трубопроводы.
   При этом укладку основной дренажной трубы укладывают с уклоном, направленным к водосбору. Между дренами расстояние зависит от состояния и состава грунта. На глинистых почвах – это максимум 10 метров, на суглинистых – 20 метров, а на песчаных – 50 метров.
2. Открытые дренажные канавы . Такой способ отличается простотой и дешевизной. Для создания дренажа выкапывают канавки, имеющие ширину 50 и глубину примерно 70 сантиметров, расположив их по периметру приусадебного участка. Бортики в дренаже следует делать скошенными, соблюдая 30-градусный угол. Сброс жидкости из дренажной системы выполняется в накопительную водосточную траншею.
   Основной недостаток такой конструкции - неэстетичный вид, нарушающий дизайнерское решение ландшафта участка.
3. Система с применением перфорированных труб . Это наиболее распространенная технология укладки дренажных труб. Благодаря глубинному дренажу, появляется возможность отвести грунтовые воды, которые высоко залегают. В подготовленные траншеи укладывают керамические или асбестоцементные трубы с предварительно высверленными в них отверстиями соответствующей формы и диаметра (прочитайте также: " Дренажная труба своими руками - устройство и монтаж на примерах ").
   Более удобным вариантом является использование пластиковых изделий с перфорацией или монтаж уже полностью готовых систем, которые имеются в продаже.

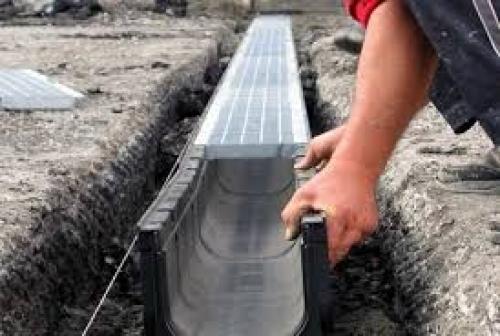

4. Системы с дренажными лотками . Их применяют при обустройстве поверхностного дренажа, позволяющего отвести с участка стоки после выпадения или таяния атмосферных осадков. Для сооружения системы используют специальные лотки, которые производят из пластика (современный вариант) или модифицированного бетона.
   Канавки прокладывают от места водосбора к месту сброса с уклоном около 2-3 градусов. В них помещают дренажные лотки, бортики которых должны располагаться на уровне грунта. При расположении участка на возвышенности открытого типа, дренажные канавки следует выкопать поперек склона, благодаря чему удается перехватывать стекающие сверху вниз водяные потоки.

Как соединить дренажные трубы. Виды дренажных систем

Существует ряд видов устройства дренажных систем, которые различаются трудоемкостью, стоимостью возведения:

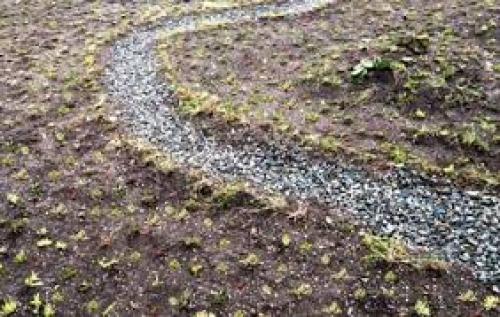

Открытый дренаж. Самый дешевый и простой в исполнении вариант. По периметру подтапливаемого участка выкапывают канаву со скошенными бортами глубиной примерно 0,7 м. Вода собирается в общую канаву. Недостатки системы:

• Канавки могут портить общий вид участка.
• Дрены (канавы) нуждаются в периодической очистке. Стенки могут осыпаться, дно засоряться.

Дренажные лотки. Усовершенствованный открытый дренаж. На дно канавок укладываются специальные лотки (изготовленные из бетона или пластика). При укладке нужно соблюдать уклон. На лотки во избежание засорения укладывают специальные решетки.

Траншеи, наполненные щебнем с песком. Это простой вид закрытого дренажа. Канавки заполняют щебнем, поверх него засыпается песок. Вода проходит сквозь дренажный материал и собирается в общую канаву.

Дренаж с использованием дренажных труб. Самая трудоемкая и самая эффективная конструкция. В траншеях располагаются дренажные трубы – изделия с высверленными отверстиями, сквозь которые вода с участка проникает внутрь трубы и по системе выводится в водосборник. Используются керамические, асбестоцементные, пластиковые трубы. Отверстия можно просверлить самостоятельно или приобрести готовые трубы с отверстиями. Наилучшими характеристиками обладают трубы из пластика. Они эксплуатируются до 50 лет, имеют высокую прочность, не подвержены коррозии, имеют малый вес, поэтому монтаж таких труб очень прост.

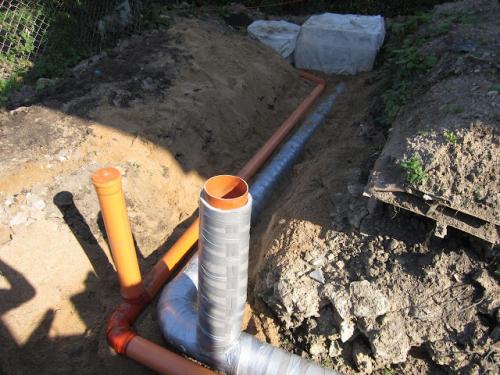

Дренажная труба с отверстиями. Отвод грунтовой воды с помощью дренажной перфорированной трубы

Во время создания фундамента под постройку или обустройства ландшафта территории, при наличии значительного количества грунтовых вод на территории, мастер сантехник создают систему водоотвода. Дренажные трубы с перфорацией эффективно устраняют воду по всей площади трубопровода, обеспечивая таким образом защиту бетона от влаги и его целостность в течение длительного времени. В этой статье мастер сантехник расскажет о процессе монтажа дренажной системы, а вы сможете оценить свои силы.

Разновидности дренажных труб с перфорацией

Перфорированные трубы для сбора грунтовых вод изготавливаются из:

• полиэтилена (ПНД, ПВД);
• полипропилена;
• пластика ПВХ.

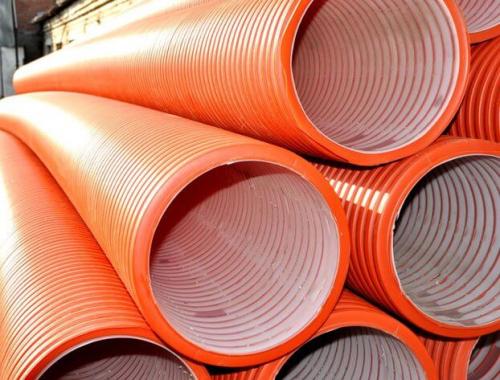

Они бывают однослойными или двухслойными. Поверх основного материала в качестве фильтра может укладываться кокосовое волокно и геотекстиль (геоткань) — нетканое полотно, служащее фильтром над перфорацией.

Стандартные размеры труб: от D 110 мм до D 200 мм в диаметре и длиной от 2 до 5 м — для плотных, и от 40 до 50 мм — для мягких или гибких (например, полиэтиленовых, для простоты транспортировки и эксплуатации, они сворачиваются в мотки).

В идео

Где можно использовать дренажи

Дренажные трубы D 110 мм используют для оборудования систем водоотвода:

• при создании фундаментов строений, цокольных этажей;
• дорог, тротуаров, стоянок;
• для обустройства ландшафтов, территорий спортивных комплексов;
• для осушения болотистой местности под участки для сельского хозяйства и другого.

Дренажные системы монтируются над уровнем грунта (до 5 см) и под землей (до 10 м) параллельно канализации.

Укладка выполняется одиночным трубопроводом или бухтами — для большей эффективности дренажа на проблемных участках.

Как правильно подобрать дренажные трубы для монтажа системы

Выбор дренов для установки на вашем участке зависит от того:

• На какую глубину будет закладываться система.
• Насколько сильно участок подвержен заливанию грунтовыми водами.

Если укладка выполняется на большую глубину, необходимо подбирать трубы большого диаметра, так как от него зависит их пропускная способность.

Обратите внимание! При частом и сильном затапливании участка подземными водами, желательно, чтобы труба была на фильтре.

Без фильтрации перфорация на трубопроводе быстро забивается, что значительно снижает эффективность функционирования дренажной системы. Гофрированная перфорированная труба имеет большую рабочую поверхность, а значит воду впитает быстрее и качественнее, чем гладкий дренаж.

При этом ее внутренняя сторона абсолютно гладкая — для беспрепятственного движения воды.

Универсальным и наиболее простым, но эффективным является вариант полиэтиленовой гибкой дренажной трубы с перфорацией (существуют разновидности дренажей без отверстий на поверхности) на фильтре из геотекстиля.

Такие трубы легко монтировать в дренажную систему на песочных, глинистых и комбинированных (сложных) грунтах. Они выдерживают большие нагрузки земляного или щебневого покрытия без повреждения структуры изделия (из-за своей мягкости).

Проще всего обращаться с 110 милиметровыми пластиковыми или гибкими полиэтиленовыми трубами с перфорацией, не имеющими дополнительного покрытия для фильтрации. Но долговечность и высокое качество работы дренажной системы гарантируют именно гофрированные трубы с геотканью на фильтре.

Вспомогательные материалы для создания дренажной магистрали

Кроме труб для монтажа трубопровода вам также понадобятся:

• муфты размером от D 110 мм до D 200 мм;
• заглушки для труб — аналогичных размеров.

Если в проекте используется гофрированная труба или гибкие перфорированные изделия, то некоторые из соединительных элементов вам не понадобятся вообще или будут использованы в намного меньшем количестве, чем при монтаже труб ПВХ.

Как смонтировать систему водоотвода из перфорированных дренажей

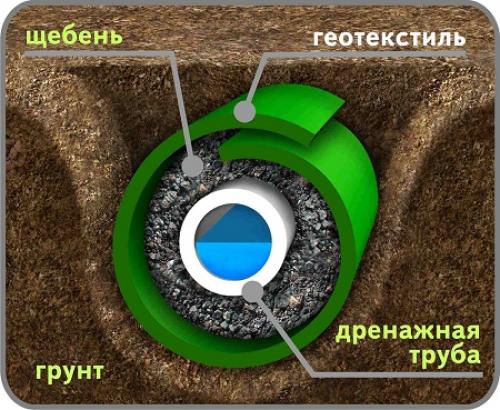

Трубопровод укладывается в предварительно вырытую траншею. Глубина ее ограничивается уровнем промерзания грунта в самые сильные морозы. Если вы не имеете возможность (или это не целесообразно) выкопать ров необходимой глубины, вам придется утеплить систему сверху с помощью минеральной ваты и пр.

На дно траншеи засыпается песок, его необходимо утрамбовать, создав небольшой наклон. Для наиболее эффективного устранения жидкости, трубу, которая соединена непосредственно с местом сбора жидкости (например, бункером или колодцем), располагают по отношению к последнему под углом не менее 3%.

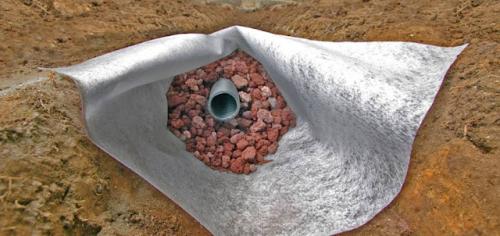

Если ваши дренажи не на геотекстиле, то его нужно уложить на песок. Текстиль будет задерживать на фильтре загрязнение, поэтому он должен перекрыть все подходы к системе водоотвода.

На геотекстиль засыпается мелкий или среднего размера гранитный щебень. Уже сверху него укладывается магистраль из стандартных пластиковых изделий на D 110 мм или полиэтиленовых труб.

Как работает дренаж (в медицине). Дренирование грудной клетки

Редакция: Анастасия Нагорняк

Оформление: Никита Родионов

В современной медицинской практике дренирование грудной клетки — одно из важнейших врачебных умений. Правильная техника выполнения этой манипуляции может спасти человеку жизнь и улучшить прогноз выздоровления, сведя процент осложнений к минимуму. Поэтому врачи разных специальностей должны уметь безопасно и эффективно дренировать плевральную полость.

Дренирование грудной клетки — не самая простая процедура. Установка дренажа в данной области содержит в себе достаточно много нюансов. Их нужно знать, чтобы избежать тяжелых и трудно устраняемых осложнений.

Расскажем обо всем по порядку.
Показания

Выполнение любой процедуры начинается с показаний. В случае дренирования плевральной полости их несколько:

• пневмоторакс;
• злокачественный плевральный выпот;
• эмпиема и парапневмонический плевральный выпот;
• травматический гемопневмоторакс;
• ликвидация послеоперационных осложнений, например, после торакотомии, эзофагэктомии, кардиохирургических вмешательств.

Оценка риска

Стоит оценить степень риска, т. к. дренирование плевральной полости сопряжено с возникновением определенных осложнений. В случае с постановкой дренажа в грудную клетку стоит остерегаться двух интраоперационных осложнений: неустраняемого кровотечения и повреждения легочной ткани.

Прежде всего, стоит бояться кровотечения. Во избежание этого любая коагулопатия должна быть устранена до введения дренажа в грудную клетку. В связи с этим рекомендуется измерение количества тромбоцитов и протромбинового времени у пациентов с различными коагулопатиями в анамнезе.

Нет опубликованных данных, свидетельствующих о том, что нарушенное свертывание крови как-то влияет на осложнения в виде кровотечения при введении дренажа в грудную клетку. Однако хорошей врачебной практикой является коррекция любой коагулопатии или дефекта тромбоцитов до введения дренажа. При этом регулярные предварительные проверки количества тромбоцитов и/или протромбинового времени требуются только у пациентов с известными факторами риска.

Важно: для введения дренажа в грудную клетку варфарин следует прекратить и выдержать время для его выведения из организма (время выведения варьируется в зависимости от индивидуальных особенностей пациента от 20 до 60 часов).

Повреждение легочной ткани также является серьезным фактором риска, который нужно учитывать. Поэтому если легкое плотно прилегает к стенке грудной клетки на всем ее протяжении, то от введения дренажа необходимо воздержаться.
Инструментарий

Все оборудование, необходимое для дренирования, должно быть подготовлено до начала процедуры.

Необходимое оснащение:

• стерильные перчатки и халат;
• кожный антисептический раствор (например, йод или спиртовой раствор хлоргексидина);
• стерильные салфетки;
• марлевые тампоны;
• шприцы и иглы разного диаметра;
• местный анестетик (1 % или 2 % раствор лидокаина);
• скальпель и лезвие;
• шовный материал;
• инструмент для тупого рассечения (например, изогнутый зажим);
• проводник с расширителями (если используется небольшая трубка);
• торакальная трубка;
• соединительные трубки;
• закрытая дренажная система (в том числе стерильная вода).

Обычно этого бывает достаточно для успешного проведения процедуры.
Положение пациента

Одним из важных моментов при дренировании грудной клетки является правильное положение пациента.

Предпочтительным положением пациента для выполнения этой процедуры является положение лежа на кровати со слегка повернутым туловищем. Рука на стороне поражения должна находиться за головой пациента, чтобы обнажить подмышечную область.

Также могут быть альтернативные варианты расположения: пациент сидит, наклонившись над соседним столом с подушкой, или в положении лежа на боку.
Анестезия

Для дренирования грудной клетки применяются местные анестетики, они вводятся перед установкой дренажа обычной иглой. В случае, если грудная стенка достаточно массивная, можно воспользоваться иглой большего диаметра.

Установка дренажа

Вставка дренажной трубки никогда не должна проводиться с какой-либо существенной силой, поскольку это повышает вероятность внезапного проникновения в грудную клетку и создает возможность повреждения жизненно важных структур. Этого можно избежать, раздвигая ткани тупым способом с последующим введением дренажа в плевральную полость.

Отдельно нужно сказать о месте дренирования. Дренаж должен устанавливаться в «безопасном треугольнике». Это треугольник, ограниченный передней границей широчайшей мышцы спины, боковой границей большой грудной мышцы и горизонтальной линией, проходящей через сосок.

Как выглядит дренажная труба. Дренажная труба — материалы изготовления

Дренажная труба для дренажа участка или удаления сточных вод прокладывается под землей, где основным негативным фактором является влага, содержащаяся в почве. Поэтому при выборе не рассматриваются в качестве материала изготовления черные металлы и чугун, обладающие низкой коррозионной стойкостью и запрещенные ГОСТ к прокладке в земле без защиты. Также неприемлемым вариантом в силу экономической нецелесообразности является использование для дренажа трубопроводов из цветных металлов или нержавейки, тем более что сложно найти подходящие изделия больших диаметров.

Теоретически дренажную трубу можно изготовить самостоятельно из любой неметаллической трубы, просверлив круглые отверстия или нарезав болгаркой прямоугольные щели в трубной оболочке.

На рынке представлено несколько разновидностей труб для дренажа как из старых классических материалов, так и из современных полимеров. Следует отметить, что многие трубы, изготовленные не из пластиков, готовят для дренажирования ручным способом, прорезая соответствующие проходные каналы в трубных стенках дрелью или болгаркой.

Рис. 3 Трубы и муфты из асбестоцемента

Асбестоцемент

Асбестоцементные трубы применяют для монтажа наружных безнапорных канализационных коммуникаций, коллекторов мелиорации и кабельных линий телефонной связи. Техусловия на асбестоцементные трубы регламентированы ГОСТ 1839-80, согласно которому:

• Стандартная длина изделий: 295, 395 см.
• Условный проходной размер: 10 — 15 — 20 — 30 и 40 см.
• Толщина оболочки: от 9 до 17 мм.

Согласно ГОСТ 1839-80, трубы выпускают без раструбов, для их соединения между собой используют муфты большего размера, рассчитанные на герметизацию стыков при помощи резиновых колец. Многие производители выпускают трубы из асбестоцемента с раструбами, облегчающими и упрощающими процесс стыковки участков прокладываемой магистрали.

Отверстия для воды в трубных стенках могут быть прорезаны в процессе производства или при монтаже изделий, их стандартный диаметр 10 — 20 мм или больше при расстоянии между точками пробивки в 10 — 20 см.

Рис. 4 Хризотилцементные дрены и муфты

Хризотилцемент

Техусловия на трубы из хризотилцемента, изготовленные путем смешивания минераловолокнистой силикатной составляющей — хризотила с цементом, приведены в ГОСТ 31416-2009, его основные положения:

• Сферы использования труб: безнапорные канализационные наружные трубопроводы, коллекторы для дренажа в системах мелиорации и магистралях теплосетей, воздуховодные вентиляционные шахты, укладка кабельных линий телефонии.
  Также трубопроводы из хризотилцемента применяют для устройства напорных водоподающих и мелиоративных коммуникаций, транспортировки нагретой воды и теплоносителя в системах отопления с температурными параметрами до + 115 °С и номинальным напором не больше 1,6 Мпа (16 бар, атмосфер).
• Длина изделий: 295, 395, 500 см.
• Условный проходной диаметр: 10 – 12,5 — 15 — 20 — 25 — 30 — 35 — 40 — 50 см.
• Толщина оболочки: от 8 до 24 мм.

Согласно приведенному ГОСТ 31416-2009, трубы из хризотилцемента выпускают цилиндрическими, для устройства поворотов, подключения дополнительных веток, перехода на иные размеры использует фасонные детали из стали или коллекторные элементы из бетона с установленными фасонными частями.

Соединение прямолинейных участков производят при помощи муфт из хризотилцемента и резиновых колец (по ГОСТ 5228 или иным актам).

Как и предыдущая разновидность, трубы из хризотилцемента выпускают и с раструбовым соединением, водопроводящие отверстия могут прорезаться как на предприятии, так и монтажниками перед прокладкой магистрали.

Рис. 5 Глиняные и керамические трубы

Керамика (обожженная глина)

Дренажные трубы для проведения мелиоративных работ, изготовленные из глин по обычной технологии или с применением обжига, рассмотрены в ГОСТ 8411-74, где указаны их форма и размерные параметры.

В соответствии с приведенным нормативным документом, изготавливают следующие керамические изделия:

• Виды дренажных труб из глины по наружной форме: цилиндрические, шестигранные, восьмигранные.
• Внутренний диаметр: от 5 до 30 см.
• Длина: 33,3 см или 50 см для диаметров от 10 см (по согласованию с производителем).

Все трубы из глин имеют шероховатые внутренние стенки цилиндрической формы, их укладку производят с защитой стыков фильтрующими материалами. Из-за отсутствия подходящих фасонных изделий глиняный трубопровод обычно монтируют в прямолинейном расположении без боковых отводов и поворотов.

Помимо специальных глиняных, в торговой сети реализуются круглые керамические трубы с раструбовыми патрубками, которые также можно использовать в качестве дренажных после прорезания в их оболочке сквозных щелевых или круглых отверстий.

Дренажная труба в геотекстиле. Принципы организации и виды трубного дренажа

Существует довольно широкий ряд способов того, как справиться с повышенной влажностью на участке.

К примеру, если имеют дело с глинистыми грунтами, дренаж можно провести методом бурения на территории многочисленных неглубоких скважин.

Также в глинистом грунте можно прорыть траншеи с уклоном, в которых благодаря водонепроницаемым стенкам будет собираться вода и направляться в точку сливания. Каналы можно присыпать любым хорошо проницаемым для водной среды материалом, обычно используют щебневые и песочные засыпки.

Популярный у многих владельцев частных домов метод отвода дождевых вод — устройство на участке лотковых водоотводов с защитными крышками. Их устанавливают заподлицо с твердым покрытием участка и под уклоном направляют за его территорию или в дренажный колодец.

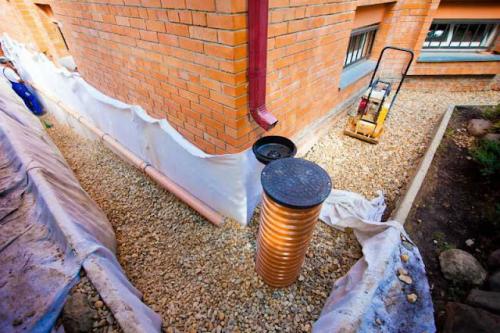

Снизу около фундаментов зданий на небольшом от них расстоянии устраивают перехватывающий трубный дренаж. Его используют для отведения водных масс при изменении климатических факторов: выпадании осадков, таяния льда и снега.
