Запорная арматура — это вид арматуры трубопроводной, который предназначается для перекрытия потока среды. К ней относятся задвижки, краны, соединительная арматура, клапаны. Данные изделия изготавливаются из легированной стали, не подвергающейся коррозии и пригодной для

агрессивных условий. Без арматуры, как вспомогательного стандартного устройства, например, отопительная система функционировать не сможет.

Основным назначением запорно-регулирующей арматуры является перекрытие по трубопроводу потока рабочей среды, а также обеспечение необходимой герметичности. Производители трубопроводной арматуры строго следят за качеством продукции, которая крепится на трубопроводах с низким и высоким давлением, на агрегатах и сосудах. Запорная арматура управляет водяной, газо- и парообразной, газожидкостной массой.

На сегодняшний день строительный и промышленный рынок предлагает покупателю различные виды запорной арматуры, в этот список входит также запорная арматура с электроприводом. Последний предназначен для автоматизации арматуры трубопроводной, и благодаря ему многие технологические процессы автоматизируются. Электроприводы применяются также для дистанционного управления запорной арматурой. Необходимо отметить, что запорная арматура, помимо электропривода, может оснащаться также электромагнитным, гидро- и пневмоприводом.

По своей конструкции стандартный электропривод арматуры состоит из электродвигателя, силового ограничителя, путевого выключателя, редуктора, крепежного приспособления и дублера ручного типа. Запорно-отпорное устройство движется под управлением электродвигателя, силовой ограничитель предупреждает поломку и перегрузки арматуры. Путевые выключатели устанавливают положение рабочего органа и одновременно отключают электродвигатель от источника питания. Редуктор предназначается для преобразования вида, а также скорости движения элементов на выходе. Крепежное приспособление, в свою очередь, фланцевым соединителем стыкует электропривод с арматурой, а муфта предназначена для крепежа вала привода с арматурой.

Датчики указывают в отдельный промежуток времени степень открытости арматуры, а дублер ручного типа в качестве рычага управления позволяет управлять арматурой вручную. Специальный переключатель датчика обеспечивает безопасность работы при подаче электричества.Благодаря электроприводу появляется возможность централизованного управления всеми типами арматуры любого размера: от самого большого до минимального. Необходимо отметить, что электропривод работает на одном виде энергии, и монтируется устройство как на арматуру, так и недалеко от нее. Электропривод прост в обслуживании и ремонте; опасность самопроизвольного изменения рабочего органа исключена. Электропривод можно устанавливать также на ту арматуру, которая оснащена устройством ручного управления без его переоборудования.

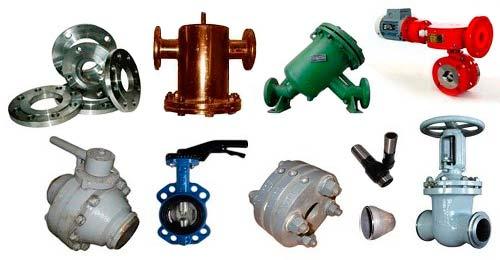

Запорная арматура с электроприводом для отопления. Запорная арматура

Самым распространенным примером запорного устройства может служить простой шаровой кран.

Рабочих положений у него только 2: «открыто» или «закрыто». Благодаря своей конструкции в открытом состоянии кран пропускает через себя поток жидкости без изменения ее направления и проходного сечения. Представляет собой корпус из латуни со встроенным элементом в виде шара с отверстием, вращающегося штоком с рукояткой, как показано на схеме:

Разрез запорной арматуры

Стальной полированный шар уплотнен полимерным материалом и способен поворачиваться на 90º. Как видно из схемы, устройство регулирующей арматуры также позволяет перекрывать поток не полностью, но такой способ регулирования использовать не принято. Во-первых, он слишком грубый, а во-вторых, отверстие шара, повернутое на какой-то угол, создает высокое гидравлическое сопротивление потоку жидкости.

Запорный кран с фильтром

Для справки.Современные шаровые краны производятся в многофункциональных исполнениях: со встроенным сливным штуцером, краном Маевского, сетчатым фильтром и даже электроприводом. Кроме того, существуют трехходовые шаровые краны, могущие переключать потоки в разных направлениях. Последние 2 модификации применяются в индивидуальных системах достаточно редко.

Кран с тремя ходами

В системах водяного отопления запорные шаровые краны используются в таких местах:

отсечения радиаторов от системы с целью их периодического обслуживания;для отключения ветвей и стояков;перекрывания потока для снятия или ремонта теплового и насосного оборудования, расширительных баков;для опорожнения и пополнения системы.

Кран с электроприводом

Также к запорным устройствам относятся обратные и различные отсечные клапаны с электрическим приводом. Следует отметить, что в системах частных домов и квартир очень редко устанавливается запорная и регулирующая арматура с электроприводом, разве только в сложных и разветвленных схемах, управляемых автоматикой.

Клапан

Что же до обратных клапанов, то их задача – пропускать в одну сторону теплоноситель в полном объеме, а в другую – наглухо перекрывать. Место установки элементов – схемы обвязки котлов и другие частные случаи, когда нужно избежать обратного движения воды.

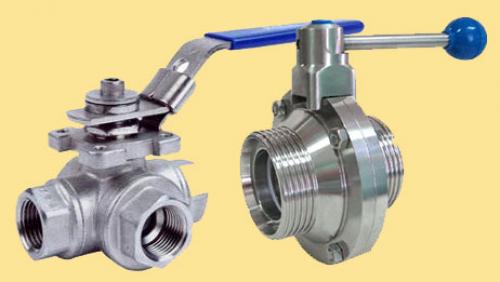

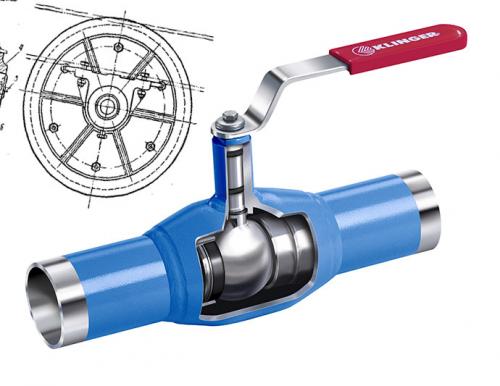

Шаровые краны. Шаровой кран: что это такое, преимущества и недостатки изделия виды

Из этой статьи вы узнаете, что такое кран шаровой или, как его чаще называют специалисты на «жаргоне», шаровый, каких разновидностей он бывает, и как следует выбирать изделие среди множества предлагаемых сегодня на рынке. Шаровый кран – элемент запорной арматуры, так называется вид трубопроводной арматуры шарообразной формы, который используется в качестве запорного элемента, клапана.

Изделие соединяется с рукояткой и предназначено для того, чтобы перекрывать поток жидкости или газа в трубопроводе. Шар вращается вокруг собственной оси вслед за поворотом рукоятки, расположенной относительно потока перпендикулярно, и шаровой кран открывается или закрывается.

• небольшая строительная длина;
• невысокое гидравлическое сопротивление рабочего вещества;
• возможность монтажа в любом положении в пространстве;
• превосходное соотношение стоимости и качества;
• высококлассная герметичность;

К недостаткам изделий относятся:

• высокая величина крутящего момента, необходимого для поворота рукоятки;
• появление гидравлических ударов в водопроводе, когда быстро открывается кран;
• необходимость открывать-закрывать кран регулярного (минимум раз в неделю), чтобы шар не «залип»;
• плохая применимость наиболее распространенных изделий с фторопластовым уплотнением при рабочей температуре свыше 150С.

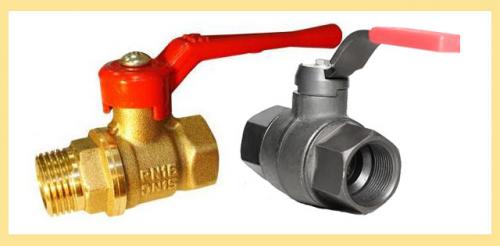

В зависимости от того, из какого материала выполняется корпус, шаровые краны бывают латунные или бронзовые. В сантехнике чаще встречаются  первые.

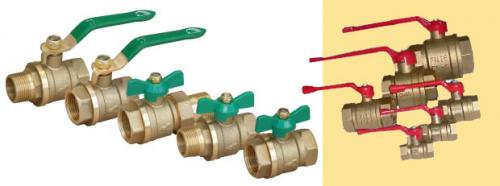

Краны шаровые латунные – особенности

Преимущества:

1. широкий выбор моделей разных производителей;
2. доступная стоимость;
3. высокая скорость поставки;
4. эксплуатационные качества, оптимальные для воды и газа;
5. стойкость к механическим воздействиям.

Недостатки:

1. небольшой выбор диаметров шаровых кранов – выпускаются, как правило, с Ду 8-100мм;
2. нестабильная работа, если рабочая температура превышает 200С;
3. невозможность стабильно использовать кран в трубопроводах с нефтепродуктами;
4.  отсутствие приварной модели.

Краны шаровые стальные – особенности

Эти краны изготавливают из углеродистой стали (с маркировкой 20 или 25), которые широко применяются в ЖКХ и промышленности.

Преимущества:

1. низкая стоимость;
2. широкий выбор моделей разных производителей;
3. высокая скорость поставки;
4. эксплуатационные качества, оптимальные для воды и газа;
5. широкий ассортимент
6. стойкость к механическим воздействиям.

Недостатки стальных кранов:

1. возможны сложности при продолжительном использовании в водопроводах холодного водоснабжения;
2. невозможность использовать изделия на слабоагрессивных средах;
3. нестабильность при рабочей температуре ниже -40 град С;

Изделия из легированной стали (кран хладостойкий)

Такие краны выпускают из легированной стали (как правило, марки 09Г2С) и используют при температурах ниже -60С. По остальным характеристикам изделия идентичны стальным.

Кран шаровой нержавеющий

Изделие изготавливается из нержавеющей стали (марки 12Х18Н10Т и подобных) и широко используется в промышленности.

Ключевые преимущества:

1. широкий диапазон рабочих сред;
2. применимость при температуре ниже -60С.

Недостатки:

1. высокая стоимость;
2. ограниченный выбор моделей – в продаже преимущественно с Ду 8-300 мм;
3. длительная поставка большей части изделий.

Чугунный кран

Шаровый кран из чугуна стоит дороже, поскольку стальной выпускается массово. Вот почему большинство производителей отказались изготавливать чугунные изделия, и с 2010 года в нашей стране чугунные краны выпускает единственный производитель.

С 80-х также осталось много неликвидов. Поскольку преимущества у чугунных кранов перед стальными отсутствуют, лучше менять изделия из чугуна на стальные аналоги.

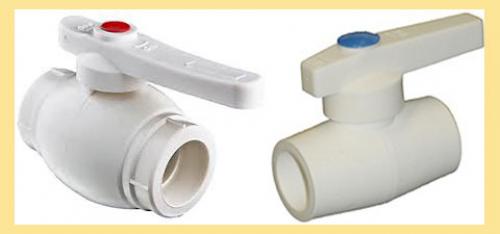

Кран полипропиленовый

Пластиковые изделия выпускаются, как правило, из полипропилена и устанавливаются на пластиковых трубах.

Ключевые преимущества полипропиленовых кранов:

1. долговечность – изделия долго служат подобно латунным;
2. доступная стоимость;
3. легкий вес.

Ключевой недостаток изделий – возможность установки лишь на пластиковые трубы.

Классификации кранов

По способу соединения

В зависимости от типа соединения шарообразные клапаны делят на:

• Муфтовые шаровые краны – с резьбовым соединением, широко используются в ЖКХ и промышленности, изготавливаются с Ду8 по Ду100 из латуни, стали, в том числе нержавеющей. Преимущества изделий: легкость, небольшая строительная длина, доступная стоимость. Недостатки – ограниченный выбор диаметров, трудоемкость обслуживания и ремонта (изделие может забиться окалиной).
• В зависимости от вида резьбы муфтовый кран шаровой бывает следующих модификаций:

1. вн-вн – на обеих сторонах резьба внутри;
2. нар-нар – на обеих сторонах резьба снаружи (кран называют цапковым);

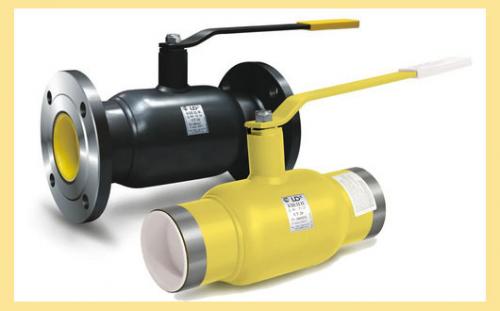

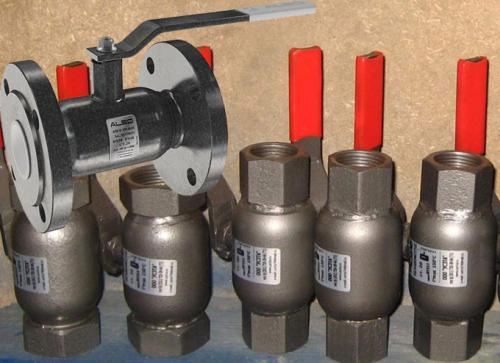

• Фланцевые – соединяются с обратными фланцами, изготавливаются с Ду15-800 из чугуна, нержавейки и стали. Преимущества изделий: удобство установки и обслуживания, пригодность для любого рабочего давления. Недостатки – большие вес и величина, возможность ослабления фланцевого шарового крана по мере эксплуатации затяжки болтов, из-за чего может нарушиться герметичность.

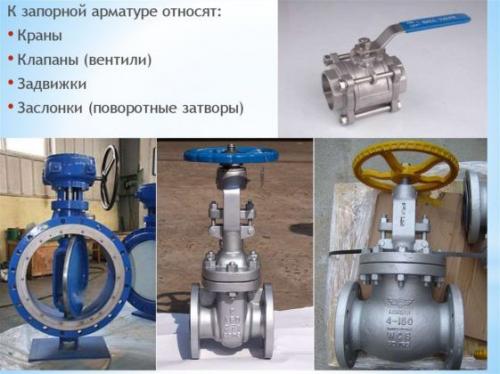

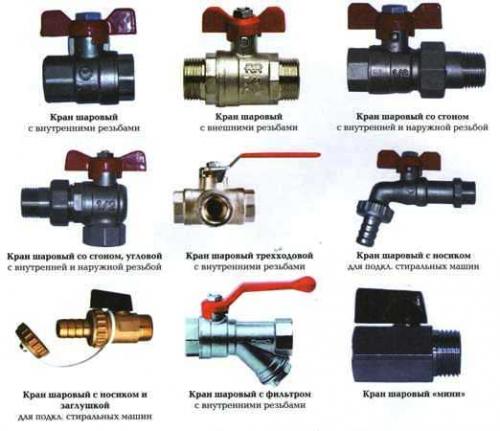

Регулирующая арматура. Какой бывает запорно-регулирующая арматура?

Запорная арматура – это специальные элементы, которые применяются с целью контроля давления и других параметров среды трубопровода. Такие детали устанавливаются для систем нефтепровода, канализации, водопровода и отопления. Может устанавливаться как на больших магистральных линиях, так и для обеспечения индивидуальных нужд на производстве.

Существуют разные показатели, за которыми необходимо постоянно следить. Чтобы не отключать все оборудование, используется запорная регулирующая арматура . Существует несколько разных типов запорной арматуры по рабочей среде:

1. Для перекрытия газа или жидкости. На трубу помещается клапан, который принимает только два положения: включенное или выключенное. В зависимости от этого субстанция перемещается или остается на одном месте.
2. Для регулировки. Предназначаются для установки нужных характеристик рабочей среды. Не используется для полного перекрытия потока.
3. Совмещающая несколько параметров. Переключатель можно установить в разные положения, что предоставляет более широкие возможности.

Запорно-регулирующая арматура – это приспособление, обладающее несколькими характеристиками. В свою очередь классифицируется следующим образом:

1. Седельные клапан. Используется в системах, где требуется контролировать рабочую среду под большим давлением. Предназначается для больших магистралей. Силовую часть выполняет поршень.
2. Шаровое оборудование. Во внутренней части размещается деталь шарообразной формы. Размещается перпендикулярно трубам, что позволяет частично перекрыть ход газа или жидкости.
3. Арматура в виде клина. Внутри размещается клин. В зависимости от положения открывает или закрывает проход рабочей жидкости.
4. Поворотно-дисковые приспособления. Регулятор имеет вид диска. Если он повернут вверх, жидкость или газ проходит. В противном случае – прохода нет. Регулировка происходит в зависимости от установки промежуточного состояния.

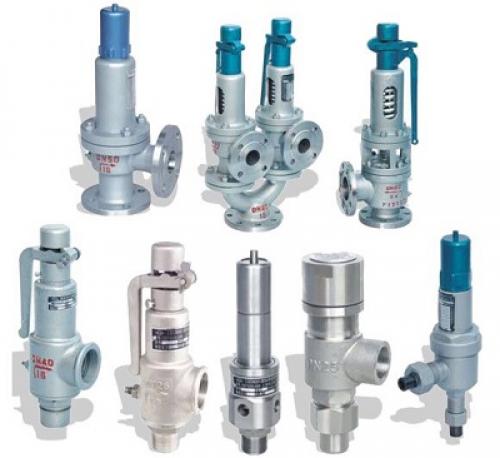

Предохранительная арматура. Запорная арматура предохранительная. Классификация и технические характеристики

Предохранительная запорная арматура является видом арматуры, используемой для автоматического выпуска избытка жидкой, паро- или газообразной среды из системы высокого давления при чрезмерном повышении давления в ней в систему низкого давления или в атмосферу и обеспечивающей безопасную эксплуатацию установок и предотвращение аварий. Предохранительная арматура выполняется в виде предохранительных клапанов (арматура многократного использования) или разрывных устройств - мембран или колпачков (арматура одноразового использования). Разрывные устройства применяются в тех случаях, когда по условиям безопасности требуется быстрое открытие больших проходов для сброса большого количества среды. Разрывные устройства обладают минимальной инерционностью при срабатывании и способны сбросить среду при очень быстром повышении давления. Предохранительные мембраны выполняют разрывными, срезными, ломающимися, выщелкивающимися, специальными с принудительным разрушением от прокалывания или взрывной искры.

Применение разрывных устройств ограничивается тем, что при их разрушении полностью теряется продукт, находящийся в системе. Поэтому разрывные мембраны иногда устанавливают параллельно или последовательно с предохранительными клапанами. В первом случае мембрана рассчитывается на давление срабатывания несколько более высокое, чем у предохранительного клапана, чтобы обеспечить дополнительный сброс среды при экстремальных условиях. Во втором случае разрывные мембраны устанавливают перед предохранительным клапаном для защиты его от коррозии, загрязнения и исключения пропусков среды при закрытом клапане во время нормальной работы установки.
