Фитинги для полипропиленовых труб размеры таблица. Фитинг и его виды

Фитинги для полипропиленовых труб размеры таблица. Фитинг и его виды

Говоря простыми словами, фасонные детали помогают превратить простую полипропиленовую трубу в настоящую трубопроводную систему: соединять между собой, изменять направление хода трубы, производить разводку.
Различают несколько видов фитингов:

• Муфта – для соединения между собой двух труб равного диаметра. Применяется на протяженных участках, так как сами трубы обладают конечной длиной.
• Уголок – дальнейшее развитие муфты. Изменяет направление полипропиленового трубопровода на 900 или 450.
• Переходник – предназначен для соединения труб различного диаметра. Внешне напоминает муфту, но с разными размерами на обоих концах.
• Тройник – служит для стыковки одновременно трех труб. Существуют тройники, которые могут делать это в одной плоскости (самый простой подвид), так и в разных, когда каждая труба лежит под определенным углом к остальным.
• Крестовина – соединяет между собой четыре трубы. Так же, как и тройники, могут соединять трубы не только в одной плоскости, но и в двух.
• Обвод, он же компенсатор. У него две функции: обходить уже проложенный трубопровод и компенсировать линейное расширение полипропиленовых труб – кстати, их самый большой недостаток. Существуют как короткие обводы, так и длинные (различаются только радиусом закругления обвода).
• Заглушка. На определенном этапе прокладки сантехники может понадобиться закрыть отверстие трубы. Именно для этого применяется заглушка.
• Комбинированный фитинг. Служит для перехода с полипропиленовой трубы на резьбовое соединение. Существуют как полностью из пластика, так и с металлической частью. Последние принято любовно называть «американка».
• Коллектор. Настоящий монстр, в котором предусмотрено несколько входов-выходов. Предназначен для распределения потоков жидкости. Можно сказать, что коллектор – это узел управления трубопроводной системы.
• Отдельным видом можно упомянуть уголки, тройники и крестовины, в которых разные размеры патрубков. Они называются переходными, и их функция остается та же, но соединяются уже полипропиленовые трубы с различными диаметрами.

Таблица размеров полипропиленовых труб. Внутренний диаметр полипропиленовых труб – маркировка и таблица диаметров

инженерных систем вместо обычных трубопроводов из чугунных и стальных труб предлагают гораздо более выгодные материалы – полимерные. Например, трубы ПВХ все чаще используются для канализационных сетей, полиэтиленовые трубы для водоснабжения, полипропиленовые трубы и фитинги для систем отопления. Главным показателем является внутренний диаметр полипропиленовых труб, на него стоит обратить особое внимание.

Свойства материала

Полипропилен — это своего рода термопластичный полимер. Он изготовлен методом объединения (полимеризации) молекул производного газа этилена. Международное обозначение полипропилена «PP». Рассмотрим более подробно свойства и технологию изготовления этого материала нового поколения.

Обладая уникальной устойчивостью к воздействию щелочных растворителей и агрессивных веществ, материал широко используется при монтаже любых сантехнических сооружений. Выдерживает низкие и высокие температурные условия, они могут варьироваться от минус 10 до плюс 100 С.

Виды полипропиленовых труб и их назначение

На сегодняшний день предлагается огромный ассортимент данной продукции. Перед покупкой стоит обратить особое внимание на тип материала. Он может быть следующим:

• армированный;
• цельный.

Основываясь на технических характеристиках, можно смело заявить о том, что они имеют достаточно обширную область применения. Часто их используют для:

• сооружения канализации;
• транспортировки токсических веществ;
• проведения водоснабжения в здании;
• монтажа вентиляционной системы.

Срок их службы велик, при правильной эксплуатации он составляет 50 лет. Возраст стояка не влияет на функциональность и технические характеристики, они полностью сохраняются.

Маркировка полипропиленовых труб

Сфера применения зависит от материала изготовления продукта. Маркировка элементов отображает их технические характеристики.

По давлению

Каждый материал имеет свою особенность, главной характеристикой, по которой определяется область применения, является давление. Существует основных 3 типа — это:

• для системы теплый пол или проведения холодной воды в дом применяется деталь под номером N10, еще можно взять трубу PN 10. Их давление не составляет выше 10 атмосфер, что позволяет, без проблем проводит вещества;
• модель PN25 обладает структурой, которая состоит из нескольких слоев. Это увеличивает выносливость. По этой причине данный тип активно используется для монтирования системы горячего водоснабжения в зданиях разной высоты. Выдерживает давление до 25 атмосфер.
• тип PN20 или N20 имеет давление в 20 атмосфер, способен выдержать температуру до 85 — 90 градусов по цельсию. Поэтому они применяются для любых сантехнических работ.

Трубы довольно долго могут храниться, но нельзя допускать, чтобы они находились возле отопительных систем или устройств с высокой температурой. Это может негативно отразиться на качестве материала.

По составу сырья

Детали обладают разными составами. Всего существует 4 разновидности:

• PPH — используется в промышленности из-за большого диаметра. В составе присутствует антипирен, нуклеатор и антистатик.
• PPs — применяется при монтаже вентиляционной системе, так как имеет молекулярное строение;
• РРВ — в составе присутствуют микромолекулы. Использовать такую деталь можно при установке теплого пола;
• PPRC и PPR — основное его применение — это канализация, из-за присутствия в составе кристаллического рандом-сополимера.

 По маркам продукции

Среди компаний, занимающихся производством полипропиленовых труб наиболее популярны следующие марки:

• Вавин Экопластик — чешская компания, которой удалось завоевать высокие оценки среди строителей во всем мире. Производитель выпускает полностью пластиковые трубы FIBER, которые имеют минимальный вес, и демонстрируют высокую прочность и устойчивость.
• FV-PLAST — фирма из Чехии, которая выпускает модели с алюминиевыми вставками. Обладают большим спектр размеров, идеально подходят для монтажа сантехники.
• PRO AQUA — производит виды трубок, которые отвечают всем международным стандартам. Стоимость их продукции не высокая, но качество на вашем уровне.

Как выбрать фитинги для полипропиленовых труб. Какие бывают фитинги для полипропиленовых труб: виды и типы соединения, что учитывать при выборе

Благодаря новым технологиям все чаще вместо стальных водопроводных и отопительных систем монтируются инженерные коммуникации из полипропиленовых труб и фитингов.

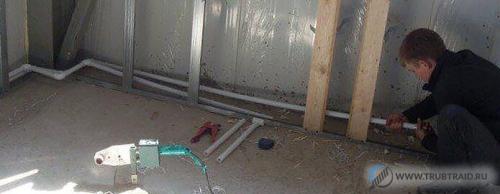

Устройство сетей выполняется путем пайки отдельных элементов. Разветвленные и протяженные трубопроводы разного сечения с множеством поворотов и переходов позволяют создавать именно фитинги из полипропилена.

Классификация фитингов

Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.

Маркировка

ПП трубы и фитинги

Трубопроводные ПП детали изготавливаются из следующего сырья:

• Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
• Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
• Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
• Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).

В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.

Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.

Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.

Структура

Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.

Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.

Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.

Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.

Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.

Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.

Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.

Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования . Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

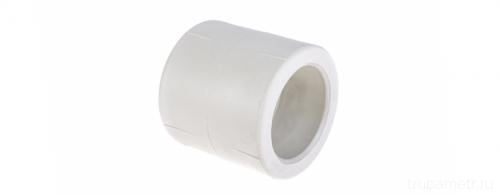

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

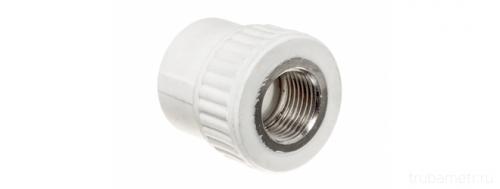

Муфта комбинированная пп

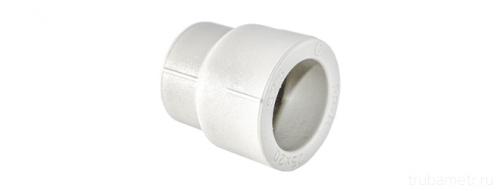

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Габаритные размеры полипропиленовых фитингов. Виды полипропиленовых фитингов, размеры и габариты

При прокладке трубопроводных систем используют компрессионные, сварные, металлические, литые, сегментарные, латунные фитинги. В зависимости от типа меняются условия эксплуатации, размеры, рабочие характеристики.

Компрессионные фитинги для ПНД труб используют при монтаже водопроводных систем питьевого и технического назначения. Размеры компрессионных фитингов по стандарту составляют 16-110 мм. Полипропиленовые фитинги рассчитаны на температурный диапазон 0-45 градусов, они выдерживают давление 10-16 бар.

Сварные фитинги оснащены нагревательным элементом. Они применяются для монтажа в системах газоснабжения и водоотведения, при ремонте магистральных линий. По виду и назначению выпускают соединительные элементы следующих видов:

• муфты;
• отводы на 45 и 90 градусов;
• переходники;
• тройники;
• заглушки.

Металлические соединительные элементы используют для состыковки элементов трубопровода из разных материалов, например, при переходе с ПНД на сталь.

Литые фитинги производят по технологии изготовления трубопроводов. Они характеризуются высокой прочностью. Они используются для монтажа систем газоснабжения и водопроводов. Рабочая температура составляет 0-40 градусов.

Сегментные фитинги изготавливают из частей трубопровода путем стыковой сварки. Их используют в труднодоступных местах, когда другие виды соединителей использовать невозможно. Размеры фитингов пропиленовых труб составляют 90-450 мм.

Латунные фитинги отличаются высокой прочностью, они дают герметичное соединение. Латунная резьба не боится коррозии, перепада температур и ультрафиолета. Фитинги используют для монтажа трубопроводов диаметром 32 мм с толщиной стенок до 2,4 мм. При монтаже используется компрессионная втулка, которая защищает трубы от деформирования при сжимании.

Для состыковки трубопроводов диаметром 75 мм используются обжимные фитинги. В продаже есть соединители размером от 20 до 110 мм. Стыковка труб ПНД компрессионными соединительными деталями не требует использования сварочного аппарата или паяльника. Монтаж зависит от размеров труб и фитингов.

Трубопроводы диаметром 20-50 мм предварительно очищают от грязи, коррозии, краски. Затем снимают фаску, делают разметку маркером на глубину вхождения в соединитель. Трубный элемент необходимо вставить до упора. Гайку затягивают разводным ключом.

Трубопроводы диаметром 63-110 мм также очищают от грязи и других дефектов. Кольцо необходимо надеть на трубу отдельно, а затем уже ставить сам фитинг. Гайку затягивают ключом.

Диаметр полипропиленовых труб для водопровода. Каким должен быть диаметр полипропиленовых труб для водопровода?

Год от года полипропиленовые трубы становятся все популярнее, поскольку список отраслей их применения очень большой и постоянно пополняется: сельское хозяйство, машиностроение, системы канализации, водопровода, отопления и т.д. У данной сантехнической продукции имеются определенные стандарты. В данной статье разберем диаметр полипропиленовых труб для водоснабжения, в том числе наружный и внутренний диаметр с учетом толщины и плотности полимера.

Основное преимущество ПП труб – это баланс цены, качества и запаса прочности. Помимо этого, трубы полипропиленовые для отопления или водопровода, в отличие от стальных аналогов, не проводят электрический ток, поэтому для здоровья человека они безопасны. Еще одно достоинство, почему стоит использовать полипропилен для водопровода, – это полная устойчивость к коррозии. Также данный материал обладает приятным внешним видом.

Экологичныеот Европейских производителей, это гарантия долгой службы и безопасности полипропиленовых трубопроводов.

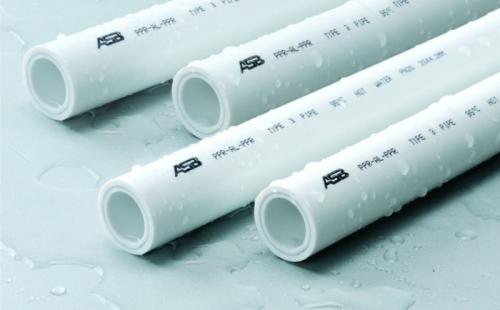

Разновидности полипропиленовых труб

Трубы из полипропилена разделяются на типы в соответствии с составом сырья и давлением, при котором они используются.

Классификация полипропиленовых труб (ППТ) по составу сырья, а именно по степени модификации основного полимера с различными используемыми добавками:

1. PPR (PPRС, ППР) – трубы этого типа делают из статического сополимера пенопропилена с кристаллической структурой молекул. Данные изделия отличаются устойчивостью к температурным колебаниям от -170 до +1400С, а также ударным нагрузкам, поэтому их часто используют для систем водопровода, отопления и канализации. Размер диаметра от 16 мм до 110 мм.
2. PPH – в данных изделиях для придания повешенной ударной прочности с полипропиленом смешивают модифицирующие добавки: нуклеаторы, антипирены, антистатики. Данный тип с большим диаметром применяется для системы наружного водопровода, дренажа, вентиляции. А для устройства отопления эти изделия не подходят, поскольку отличаются низкой температурой плавления.
3. PPB (блок-сополимер) – данный тип сырья обладает структурой из блоков микромолекул гомополимера, отличающихся по составу и строению, которые чередуются между собой в определенном порядке. В конечном итоге изделия приобретают повышенную степень ударной стойкости, поэтому их используют для системы теплый пол и холодного водоснабжения.
4. PPs (полифенилсульфид) – этот высочайший класс полимера с особым строением молекул обладает повышенной устойчивостью к нагрузкам и перегреванию, очень износостойкий и прочный. Применяется PPs для устройства холодного и горячего водоснабжения, вентиляции, систем отопления. Диаметр этих полипропиленовых труб варьируется от 20 до 1200 мм.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/diametry-polipropilenovyh-trub-po-gostu-materialy-i-harakteristiki

Размеры полипропиленовых труб. Виды и диаметры полипропиленовых труб – от выбора до монтажа

Современные магистрали из полипропиленовых труб качественнее и экологически чище в отличии от железных трубопроводов. Главная причина превосходства стояков из полипропилена кроется в технических характеристиках, технологии монтажа и сферах применения. А так же в широком и выборе диаметров.

Базовые преимущества

Благодаря разнообразию сечений, толщине стенок, широкому ассортименту фитингов изделия легко стыкуются с металлическими и пластиковыми аналогами.

Основные характеристики и сфера применения полипропиленовых труб

Конструкции из полипропиленовых стояков часто выполняют роль распределительного механизма при подаче жидкостей и газов.

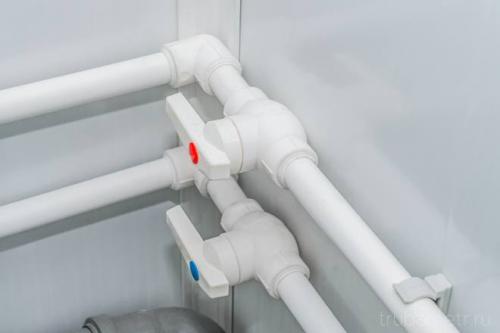

Из полипропиленовых труб и фитингов монтируются системы для подачи холодной и горячей воды внутри квартир или частных коттеджей.

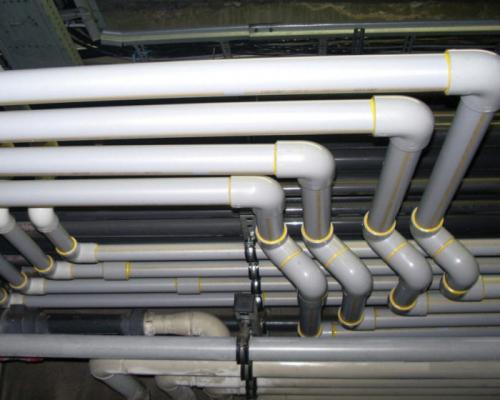

Стояки из полипропилена – основа водных магистралей для технических нужд в административных зданиях, жилых помещениях, на промышленных объектах. В большинстве случаев тёплые полы также обустраиваются из данных деталей.

1. Они незаменимы при разводке центральных отопительных систем, в которых используются элементы с разными внутренними и внешними диаметрами.
2. С их помощью можно напрямую осуществить врезку из котла к радиаторам отопления в частном доме.
3. Армированные полипропиленовые трубы способны качественно функционировать при температурах до +95℃ и давлениях до 25 атмосфер.

Учитывая такие технические показатели, изделия уверенно можно применять не только для систем отопления с естественной, но и с принудительной циркуляцией.

Сегодня агропромышленный комплекс, химическая, фармацевтическая, пищевая промышленность не может обойтись без систем из полипропилена разных калибров, начиная от 15-16 мм, и оканчивая деталями больших сечений: 300,400,500 мм.

Обустройство тёплого пола

Существуют переходники различных типов, с помощью которых легко можно сопрягать полипропиленовые стояки больших или маленьких сечений с аналогичными металлопластиковыми, стальными, пластиковыми элементами магистралей.
