Кран шаровый полнопроходной фланцевый: основные характеристики и преимущества

Кран шаровый полнопроходной фланцевый: основные характеристики и преимущества

Кран шаровой запорно-регулирующий полнопроходной может иметь различные конфигурации и отличаться по материалу изготовления, варианту монтажа, виду привода, а также по форме ручки, с помощью которой производится регулировка вентиля во время эксплуатации. Изделия имеют широкий диапазон размеров.

Изготавливаются полнопроходные вентили из разных сплавов металлов. Рассмотрим основные из них:

• латунь;
• бронза;
• нержавейка;
• углеродистая сталь.

Для изготовления кранов используются металлы и полимеры, наиболее прочным материалом является сталь

В зависимости от конструктивных отличий подбирается необходимый вариант монтажа изделия на трубопровод. На сегодняшний день существует 4 основные конфигурации полнопроходных приспособлений:

Кран шаровой запорно-регулирующий полнопроходной может иметь различные конфигурации и отличаться по материалу изготовления, варианту монтажа, виду привода, а также по форме ручки, с помощью которой производится регулировка вентиля во время эксплуатации.

Изделия имеют широкий диапазон размеров.

Материалы изготовления

Изготавливаются полнопроходные вентили из разных сплавов металлов.

• Медные сплавы
• Никелевые сплавы
• Стальные сплавы

Конфигурации монтажа

В зависимости от конструктивных отличий подбирается необходимый вариант монтажа изделия на трубопровод.

1. Конфигурация 1: фланцевый монтаж - наиболее распространенный способ монтажа, при котором кран монтируется на фланец трубопровода.
2. Конфигурация 2: болтовой монтаж - используется для монтажа на трубопровод с использованием болтов.
3. Конфигурация 3: сварной монтаж - используется для монтажа на трубопровод с использованием сварки.
4. Конфигурация 4: клепальный монтаж - используется для монтажа на трубопровод с использованием клепки.

1. Муфтовые. Такие изделия имеют резьбу и применяются преимущественно в городских водопроводных коммуникациях. Резьба в таких устройствах может быть двух типов, в зависимости от формы: цилиндрическая и коническая.
2. Фланцевые. Фланцевые шаровые полнопроходные краны используются для коммуникаций, которые отличаются большими габаритами. Основное преимущество этих изделий заключается в том, что они являются быстроразборными. Фланцевый вентиль также используется, если сварка в помещении, которое содержит коммуникацию, запрещена. Фланцевый вентиль является удобным и используется преимущественно на производственных предприятиях.
3. Комбинированные. Основное преимущество таких устройств — универсальность. Применяются комбинированные модели в разных трубопроводных коммуникациях и могут одновременно снабжаться фланцем с одной стороны, а с другой — резьбой. Возможны и другие комбинации.
4. Сварные. Такие устройства монтируются на трубопроводную конструкцию посредством сварки и применяются в случае, если необходимо создать прочное соединение в ответственной или труднодоступной точке системы.

Связанные вопросы и ответы:

Что такое кран шаровый полнопроходной фланцевый

Фланцевый шаровой кран — это кран,закрывающий элемент которого формой напоминает шар, по горизонтали которого сделано сквозная дыра для прохода вещества. Вращение этого шара по вертикальной оси раскрывает сквозную дыру, в открытом положении поток совпадает с отверстием шара, а в закрытом отверстие перпендикулярно потоку.

Используют для закрытия потока воды, пара, нефти, воздуха. Применяют при температуре среды или потока выше 100 °C и давлением свыше 16 бар. Как правило, фланцевые краны применяют в тех условиях, когда муфтовые уже не могут справится вследствие высокой температуры или чрезмерного давления.

В случае, если кран повернут не до упора, то вскоре нужно ждать появления осадков в самом изделии. В этом случае нарушается герметичность и оборудование нужно ремонтировать или менять.

Фланцевый шаровой кран собран из уплотняющего кольца с отверстием посередине, когда эта дыра совпадает с направлением потока— это значит, что кран открыт. Если же наоборот, кран перпендикулярно стенам трубопровода — тогда кран закрыт.

Фланцевый шаровой кран бывает:

• Кран стандартнопроходной
• Кран полнопроходной

Классификации фланцевых шаровых кранов

1. По конструкции вентиль может быть такого вида:

• прямоточного;
• проходного;
• смесительного;
• углового.

2. Пропуск воды шаровыми фланцевыми кранами:

• полнопроходные (90 −100%);
• стандартные (70 −80%);
• не полнопроходные — (40 −50%).

3. Металл, из которого отлит корпус крана:

• сталь;
• нержавеющая сталь;
• латунь;
• бронза;
• чугун.

При выборе шарового крана наибольшее внимание следует уделять качеству деталей, из которых состоит кран, это ведь залог его долговечности и эффективности. При выборе узнайте, для какой среды он предназначен ( газ, вода), при какой температуре он может работать.

Достоинства фланцевого шарового крана

• долгий срок применения;
• высокая степень герметичности закрытия потока;
• небольшие размеры;
• простота и надёжность конструкции;
• малое гидравлическое сопротивление;
• установка в любом рабочем положении;
• не нуждается в техническом обслуживании;
• простое открытие и закрытие;
• краны, которые имеют разборной корпус возможно починить;
• возможно быстрое перекрытие ( при ручном управлении).

Недостатки фланцевого шарового крана

• высокая цена;
• большой вес;
• при ручном управлении нужды длинные ручки.

Для монтажа фланцевых кранов применяйте ответные фланцы номинального давления. Кран шаровый устанавливается в положение « открыто». Затяжку крепежных элементов кранов следует проводить равномерно, без перекосов и деформации. Запрещается использовать ключи с удлиненными рукоятками. Недопустимо устранять перекосы фланцев трубопровода, за счет подтяжки крепежных элементов и деформации фланцев шарового крана. Для кранов шаровых с электроприводом необходимо использовать дополнительные опоры.

После монтажа, на полностью охлажденном устройстве, проверьте работоспособность без давления в трубопроводе. Откройте и закройте кран шаровый несколько раз. Управление должно происходить с равномерным усилием, без заеданий. Попадание твердых частиц в полость шара, может привести к заклиниванию и потере герметичности. При эксплуатации, рекомендуется применять сетчатый фильтр перед шаровым краном, для удаления возможных механических включений из рабочей среды.

Классификации фланцевых шаровых кранов

Фланцевые шаровые краны можно классифицировать по различным критериям, что позволяет выбрать наиболее подходящий вариант для конкретного применения.

1. По конструкции вентиль может быть такого вида:

• Однопроходной: имеет один вход и один выход, что позволяет контролировать поток вещества в одном направлении.
• Двухпроходной: имеет два входа и два выхода, что позволяет контролировать поток вещества в двух направлениях.
• Трехпроходной: имеет три входа и три выхода, что позволяет контролировать поток вещества в трех направлениях.

2. Пропуск воды шаровыми фланцевыми кранами:

• Полнопроходной: имеет отверстие в шаре, которое полностью совпадает с отверстием трубопровода, что позволяет пропускать воду или другое вещество без ограничений.
• Неполнопроходной: имеет отверстие в шаре, которое не полностью совпадает с отверстием трубопровода, что ограничивает пропуск воды или другого вещества.

3. Металл, из которого отлит корпус крана:

• Стальной: наиболее распространенный материал для корпуса крана, известный своей прочностью и долговечностью.
• Чугунный: используется для кранов, работающих при высоких температурах и давлениях.
• Бронзовый: используется для кранов, работающих в агрессивных средах.

Выбор шарового крана

При выборе шарового крана необходимо учитывать несколько факторов, чтобы обеспечить его долговечность и эффективность.

• Качество деталей: кран должен быть изготовлен из высококачественных материалов и иметь надежную конструкцию.
• Среда применения: кран должен быть предназначен для работы в конкретной среде (газ, вода, пар и т. д.).
• Температура применения: кран должен быть способен работать при определенной температуре.

Учитывая эти факторы, можно выбрать наиболее подходящий шаровой кран для конкретного применения.

В каких случаях можно использовать кран шаровый полнопроходной фланцевый

По своей сути фланцевый шаровой кран состоит всего из двух основных секций корпуса, соединенных болтами. В нижней входной секции находится сферический шар, вращаемый штоком, соединенным с ручкой, приводом редуктора или приводом, установленным снаружи корпуса.

Шар имеет тщательно обработанное отверстие, которое в открытом состоянии совмещено с впускным и выпускным каналами, создавая прямой и неограниченный путь для потока среды. Поворот шара на 90 градусов помещает твердую поверхность шара поперек пути потока, блокируя поток и обеспечивая герметичное перекрытие.

Посадочные поверхности, окружающие шар, обеспечивают механизмы уплотнения в закрытом состоянии. Эти металлические седла подпружинены, чтобы поддерживать постоянное давление на шар, предотвращая утечку, даже если седла со временем изнашиваются.

Седла на входе и выходе с резиновыми или термопластическими уплотнениями также предотвращают утечку среды через соединение шар/шток. Материалы седла выбираются с учетом температуры, давления и химической совместимости для предполагаемой эксплуатации.

Доступные стили торцевых соединений

Хотя фланцевые концевые соединения являются одними из наиболее распространенных, шаровые краны могут иметь различные типы концов труб:

• фланцевый – Имеет выступающие или кольцевые соединительные фланцы, которые крепятся болтами между ответными фланцами трубы.
• Резьбовой – Имеет концевые соединения с внутренней резьбой NPT для навинчивания непосредственно на трубу с наружной резьбой.
• Муфтовая сварка – Подготовка концов позволяет выполнять стыковку и угловую сварку в раструбных соединениях труб.
• Стыковая сварка – Концы клапана соответствуют наружному диаметру трубы и могут быть приварены непосредственно к трубопроводу.

Преимущество полнопроходной конструкции

Одним из главных преимуществ фланцевых шаровых кранов является их полнопроходная конструкция. Внутренний проход через открытое отверстие шара соответствует внутреннему диаметру трубы без каких-либо контуров или препятствий. Это обеспечивает неограниченную максимальную пропускную способность с минимальным перепадом давления или турбулентностью.

Напротив, типичная конструкция порта Вентури с уменьшенным размером, характерная для многих других типов клапанов, может вызвать ограничения потока и более высокую скорость, увеличивая эрозию и потерю давления. Полнопроходные шаровые краны сочетают в себе самые высокие коэффициенты расхода в компактном корпусе.

Какие материалы используются для изготовления кран шаровый полнопроходной фланцевый

Внешне устройство шарового крана не отличается сложностью. Эта запорная арматура похожа на два круговых диска с цилиндрическим креплением и краном. Деталь имеет неподвижный корпус, а также вращающуюся часть (шар). Классификация осуществляется по двум признакам, таким как:

• вид рабочей среды – для жидкости, газа, пара;
• метод монтажа.

Обычно такой кран крепят к фланцам, за счет чего соединение отличается надежностью. Шаровой фланцевый кран удобен в применении и универсален. По этой причине он успешно заменил вентили. Помимо этого, фланцевые краны по типу крепления бывают муфтовыми, приварными и штуцерными. Их используют в монтаже трубо- и газопроводов, магистралей масляных сред, нефтепроводов, систем охлаждения и магистралей сжатого воздуха. Помимо этого, такие устройства незаменимы в сельском хозяйстве, пищевой, химической промышленности и кораблестроении.

За счет прочного межфланцевого соединения они обеспечивают герметичность креплений с основной трубой. Их отличительной чертой является простота демонтажа в случае необходимости. Размер изделий различен, что позволяет использовать данные устройства в разных трубопроводах.

Центральной составляющей такого изделия является шар-затвор. Внутри него обычно имеется отверстие в виде круга или квадрата. Сам затвор зафиксирован внутри корпуса посредством определенной комбинации креплений и прокладок. Он имеет соединение с рычагом, за счет чего обеспечивается управление потоком рабочей среды трубопроводной системы. Кран имеет две позиции: открытую и закрытую.

Какие характеристики должен иметь кран шаровый полнопроходной фланцевый

Полнопроходные краны хороши своим коэффициентом гидравлического сопротивления. Объясняется это тем, что такие изделия не предусматривают снижение напора, в связи с чем на их запорные элементы практически не оказываются нагрузки. А если нагрузки уменьшаются, то продлевается эксплуатационный срок крана.

Среди положительных качеств полнопроходных кранов выделяют следующие:

• Конструкция изготавливается цельносварной, то есть она не предусматривает ненадежных линейных элементов;
• Корпус, не имеющий соединений, достаточно прост в плане ухода, так как нет необходимости подтягивать и смазывать его крепления. По этой причине полнопроходные шаровые краны доступны в плане технического обслуживания;
• Такие краны отличаются небольшим гидравлическим сопротивлением, в связи с этим, запорная арматура, даже если в системе жидкость двигается с большой скоростью, не сталкивается с таким явлением как кавитация;
• Легко и быстро монтируется к трубе, для чего используются специальные ключи. В случае, когда полнопроходный кран должен быть оборудован приводом, он легко устанавливается даже к уже готовому к работе оборудованию;
• Высокий уровень прочности и надежности, а также стойкости к различным средам. Полнопроходный кран пользуется большим спросом для обустройства тех систем, по которым будет подаваться масло, топливо или растворители.

Такие краны отличаются тем, что их штуцер и корпус представляют собой единый элемент, кроме того, конструкция предполагает наличие углеродно-тефлоновых прокладок, которые дополнительно усиливаются кольцами. В случае с работой в агрессивных средах, подобные изделия отличаются своей сопротивляемостью и износостойкостью. Сам шар, располагаемый внутри полнопроходного крана, изготавливается из нержавейки и имеет отшлифованную поверхность.

При помощи такого крана можно без особых сложностей перекрыть поток рабочей среды. Принцип действия таков: уплотнительное кольцо прижимается к шару под действием тарельчатой пружины. Изнутри кран оборудован шпинделем, задача которого обеспечить фиксацию внутренних колец уплотнения (если они износятся, то их можно легко заменить на новые). Сама конструкция соединяется максимально мягко и при этом прочно, так как между втулкой и валом имеется прокладка из тефлона.

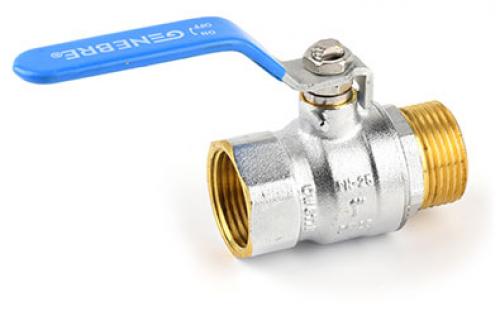

Как выбрать подходящий кран шаровый полнопроходной фланцевый для своей системы

Как выбрать шаровый кран для квартиры? В этом случае подойдут муфтовые устройства с резьбовым типом присоединения. На одну квартиру приходится покупать в среднем 5-6 изделий для обвязки насосов, котлов коллекторов и других инженерных коммуникаций. Высокий спрос на продукцию порождает появление большого количества кранов сомнительного качества, которые прослужат максимум один-два сезона. Какой выход?

Для подтверждения страны происхождения и производителя оборудования попросите у продавца предоставить сертификат качества и гарантийный талон. Официальные дилеры именитых брендов, которым покупатели доверяют, могут документально подтвердить оригинальность продукции и развеять все сомнения относительно ее добротности.

Основные критерии надежных шаровых кранов для квартиры

1. Материал корпуса

Это один из главных критериев выбора. В идеальном варианте добротные краны делают из латуни марки CW617N, высокая цена которой влияет на конечную стоимость готового изделия. Основным компонентом латуни является медь. Для уменьшения себестоимости некоторые производители используют в технологической цепочке сплавы силумина и алюминиево-цинковые соединения.

Шаровые краны из силумина отличаются повышенной хрупкостью в сравнение с латунными изделиями, поэтому, отвечая на вопрос «какие краны лучше для водопровода горячей воды», силуминовые — однозначно нет! Они быстро выйдут из строя при высоких температурах и давлении в системе. Изделия из силумина чаще всего используются в авто промышленности, а также серийном выпуске отопительного и климатического оборудования.

При температуре воды в трубе до 150 °C и давлении в системе до 40 бар можно использовать латунные краны. Если в трубопроводе протекает вода температурой 200 °C, при этом давление достигает до 160 бар, можно инсталлировать стальное изделие. Самым оптимальным решением для монтажа центрального отопления и подачи холодной воды являются чугунные краны.

2. Вес и цвет изделия

Масса латунного крана значительно превышает аналогичные характеристики алюминиевых устройств. Вес устройства должен соответствовать заявленным в паспорте характеристикам и не должен кардинально отличаться от аналогов по массе. Говоря простым языком, выбирайте среди приборов с одинаковой маркировкой тот, который тяжелей. Хотя многие производители идут на хитрость, комплектуя устройство массивной ручкой, что в итоге сказывается на общей массе механизма.

Силуминовые шаровые краны имеют ярко выраженный серебристый оттенок, который не изменяется при окислении. Узнать кран из латуни можно простым проверенным способом — удалить острым предметом верхний слой никеля, после чего можно наблюдать характерную желтизну поверхности.

3. Шаровый затвор

Очень важно, чтобы шаровый сферический затвор имел идеальный зеркальный блеск. Фирменные надежные затворы изготовляются из латуни, покрытие отполировано и нанесено хромовое напыление. В отличие от никеля, хром не боится механических воздействий и закипания основных деталей.

Механизм плохого качества легко узнать по характерному матовому покрытию с мутным оттенком. Также можно взять магнит и проверить притягивание крана, если оно имеет место быть, значит устройство выполнено из электротехнической стали, которая не подходит по эксплуатационным характеристикам к использованию в системах подачи воды — затвор будет быстро ржаветь и выходить из строя при контакте с горячей водой. Латунь магнитом не притягивается.

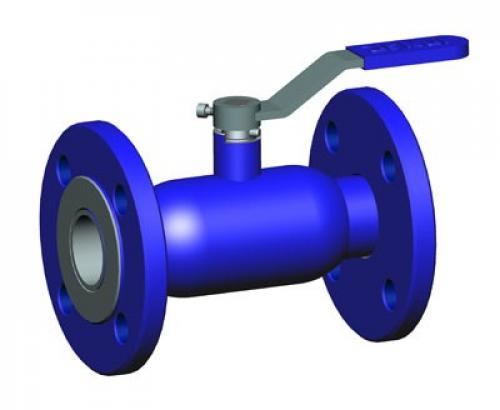

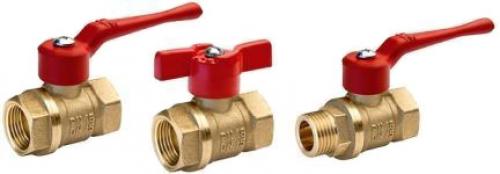

Как правильно установить кран шаровый полнопроходной фланцевый

Такие запорные механизмы как шаровой кран широко распространены благодаря простой конструкции, большому сроку эксплуатации инадежности. Что же он из себя представляет? Шаровым краном называется газовый или водопроводный кран, в котором запирающая (регулирующая) часть сферообразной формы. Внутри этой сферы есть отверстие, предназначенное для протекания струи через нее. Шаровые краны можно поделить на 2 вида: муфтовый и фланцевый.

Шаровой кран муфтовый

Этот вид кранов крепится к оборудованию муфтами с внутренней резьбой. Резьба может быть цилиндрической, а также конической. Открыть такой кран очень просто. Поверните рукоятку (должна быть параллельна трубе) против часовой стрелки до упора. Поворот против часовой закроет кран.

Область применения:

• Системы водо- и теплоснабжения, используемые в хозяйстве;
• Системы, предназначенные для перемещения газа и жидкостей.

Виды конструкций:

• Монолит (однокорпусный). Главной особенностью является низкая цена;
• Двухсоставной. Как видно из названия, он состоит из двух частей: корпус и муфта;
• Разборной (трёхсоставной). Его конструкция позволяет слегкостью произвести ремонт собственными руками, а также возможна уплотняющая вставка.

Для того чтобы правильно выбрать муфтовый шаровой кран,необходимо знать, в каких целях он приобретается. А самое главное посмотреть его характеристики, такие как:

• Какая будет температура у жидкости, проходящей через кран;
• Давление в трубе;
• Материал;
• Диаметр трубы.

Знание этих характеристик поможет не ошибиться при выборе.

Как правильно установить муфтовый кран своими руками?

Для начала необходимо избавиться от загрязнений. Помещение, в котором производится установка, обязательно должно быть закрытым. Не устанавливайте кран, если трубы вибрируют.

Сборка крана:

• Берем льняную нить, ширина которой равна ширине крана, адлина в полтора-два раза больше количества витков на резьбе;
• Отмеряем примерно шесть сантиметров от начала льняной нити, далее слегка скручиваем ее и кладем на первую прорезь резьбы. В этом месте нить закрепляем и наматывает по направлению часовой стрелки. Необходимо наматывать плотно и так, чтобы нить была в каждой прорези;
• После того как вся резьба была обмотана, наматываем второй слой от конца к началу. Оставьте шесть сантиметров нити и намотайте их по всейрезьбе по часовой стрелке;
• Теперь понадобится герметик. Его необходимо нанести наповерхность нити;
• Вручную накручивает все части между собой и затягивает гаечным ключом. Если всё сделано правильно, то кран обернется на полтора-два оборота.

Преимущетва и недостатки

Главные плюсы:

• Маленькая стоимость;
• Небольшие массогабаритные характеристики;
• Универсальная конструкция;
• Большой срок эксплуатации;
• Устанавливается в любом положении;
• Поток перекрывается герметично;
• Нет необходимости в тех. обслуживании.

Главные минусы:

• Для закрытия, понадобятся рычаги большой длины или дорогостоящие электрические приводы;
• При резком открытии возможен гидравлический удар;
• Нельзя использовать при температуре жидкости от 100 оС ибольше, при давлении больше шестнадцати бар и ширине равной 100мм и больше.
• Установка требует большой аккуратности, в противном случае возможно возникновения скачков давления, что может в некоторых случаях можетпривести либо к поломкам самого крана, либо его частей.

Шаровой кран фланцевый

Этот вид кранов имеет шарообразную закрывающую часть с отверстием,проходящем насквозь в горизонтальном направлении. Если этот шар повернуть повертикали до конца, то поток полностью совпадет с отверстием. Это положение является открывающим.

Регулируют эти краны как потоки жидкости (например, воды илинефти), так и газа или пара. Температура допускается выше 100 оС, давление – 16бар и выше. Этим фланцевые краны отличаются от муфтового. Кран необходимо всегда поворачивать до упора, в противном случае внутри его обязательно появятся осадки. А появление осадков приведет за собой разгерметизацию, при возникновении которой требуется срочный ремонт или полная замена.

Как проводить техническое обслуживание кран шаровый полнопроходной фланцевый

Краны шарового типа более надёжны по сравнению с классическими. Тем не менее, их элементы тоже со временем изнашиваются, поэтому они периодически требуют ремонта. Простота конструкции позволяет самостоятельно устранять поломки. Для этого требуется лишь наличие соответствующего инструмента и минимальные навыки владения им.

Конструкция

Чтобы разобраться в том, как починить текущий шаровой кран, нужно иметь представление о его конструкции. Основным элементом является поворотная ручка, при помощи которой регулируется температура и напор воды. Она крепится к корпусу винтом, скрытым под декоративной заглушкой. К ручке присоединён регулирующий шток.

В корпусе находится неразборный картридж, внутри которого располагается пустотелый шар с двумя входными и одним выходным отверстиями. Он удерживается при помощи уплотнительных сёдел. Перед тем, как починить шаровый кран, необходимо определить место поломки. Если неполадка возникла в картридже, то устранить её будет невозможно. Придётся менять весь узел.

Возможные неисправности

Чтобы знать, как починить текущий шаровой кран, рекомендуется ознакомиться со списком наиболее распространённых проблем. К ним относятся следующие неполадки:

1. Появление трещин на корпусе. Такая поломка характерна для дешёвых моделей, изготовленных из материала низкого качества (силумина). В этом случае требуется полная замена крана. В качестве временной меры можно обработать трещину водостойким герметиком или холодной сваркой. Однако при первой возможности его необходимо заменить.
2. Протечка воды. Чтобы понять, как починить шаровый кран, если он течёт, нужно выяснить причину выхода его из строя. Обычно она заключается в мельчайших частицах, которые попадают между резиновыми сёдлами и шаром. В результате нарушается герметичность и укорачивается срок службы сёдел.
3. Слабый напор. В этом случае перед тем, как починить шаровый кран, следует проверить давление в системе водопровода. Если оно соответствует норме, то неисправность может заключаться в засорении сетчатого фильтра (аэратора). Для ремонта его нужно извлечь, почистить и поставить на место. Чтобы такие проблемы не возникали в будущем, на подводящие трубы устанавливают водяные фильтры. Также увеличить напор можно при помощи регулировки штока, соединяющего рычаг с шариком.
4. Невозможность установить нужную температуру. Проблема обычно связана с засорением одного из отверстий картриджа. Решается методом чистки. В некоторых случаях приходится менять уплотнитель или картридж целиком.

Порядок ремонта

Перед тем, как починить шаровый кран, если он течёт, потребуется подготовить следующий набор инструментов:

• пассатижи;
• шлицевая отвёртка;
• разводной и шестигранный ключи;
• молоток.

Если капает шаровый кран, починить его можно только при соблюдении определённой последовательности действий. В первую очередь перекрывают подачу воды и сливают её остатки. Затем, ослабив винт, снимают поворотную ручку. Её плавно тянут вверх, одновременно покачивая. После этого отсоединяют подводящие шланги.

Крышку удаляют при помощи пассатижей, потом снимают и чистят пластиковые детали. Все элементы необходимо внимательно осмотреть, удалить ржавчину (например, "Жидким ключом") и известковый налёт (неабразивными чистящими средствами). Все поврежденные детали (деформированный шар, высохшие уплотнители и т.д.) следует заменить.

Сборка выполняется в обратном порядке. Начинают её с установки шара. Каждая деталь предварительно обрабатывается специальной смазкой. Собранный механизм проверяют на работоспособность.

Если капает шаровый кран, перед тем, как починить его, владельцам бюджетных моделей стоит задуматься о его замене. Следует учитывать, что каким бы профессиональным ни был ремонт, дешёвое изделие низкого качества вряд ли прослужит долго. Поэтому вскоре его в любом случае придётся менять.
