Далее рассказано, зачем нужна дренажная система на земельном участке, в каких случаях устанавливают такую систему при помощи насосов, что представляет собой процесс установки. Монтаж дренажа – не самая легкая задача. Она включает в себя проработку всех нюансов загородного участка: рельеф, имеющиеся и планируемые строения, состав грунта и другие не менее важные факторы. Установка дренажа необходима, если:

• Участок ровный, т.е. не имеет уклона для самопроизвольного движения воды.
• Грунтовые воды протекают недостаточно глубоко к поверхности земли.
• Участок расположен вблизи реки, болот, на склоне.

Также дренажная система устанавливается на участках, где почву подстилают глинистые грунты или грунты, которые плохо пропускают через себя воду или вовсе не дают ей проходить.

В таком случае дренаж устанавливается при помощи насосов. Конструкцию прокладывают равномерно с небольшим уклоном в сторону колодца. Так вся вода будет собираться в одном месте. Для качественной реализации проекта необходимы замеры и расчеты, такие как: глубина залегания труб варьируется от 0,5 м на глинистых почвах, до 1 м на песке, уклон 2-3 м.

Перед тем как прокладывать дренаж, нужно снять дерн, трубы обмотать геотекстилем, создать подушку из щебня и песка. По окончанию прокладки труб, вся система присыпается землей, а дерн возвращается на место.

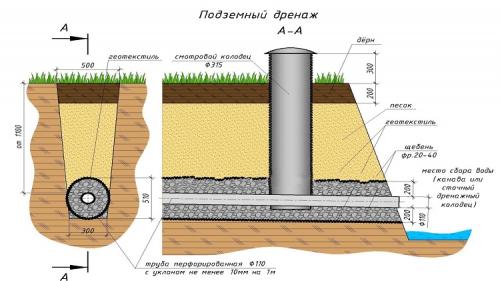

Классическая схема правильной дренажной системы:

• совокупность каналов и перфорированных труб на глубине 1,8-2 м;
• смотровые колодцы, которые имеют необходимость в регулярной прочистке струей воды под высоким давлением;
• установка приемных ящиков, которые также подлежат регулярной очистке от мелкого мусора.

Устройство дренажной системы. Схемы устройства дренажных систем

Точечный дренаж не нуждается в составление проекта и легко формируется самостоятельно, без привлечения специалистов. Как правило, простая схема состоит из воронки, водоприемника и отводов, которые в зависимости от расположения «точки», подсоединяются к ливневой канализации или закрытой дренажной системе.

Чтобы соорудить точечный дренаж, необходимо произвести следующие действия:

• выкопать ямку размером больше, чем водоприемник;
• забетонировать дно слоем не менее 10 см;
• расположить в подготовленной яме водоприемник;
• подсоединить его к системе водоотведения;
• пространство между наружными стенками водоприемника и откосами ямы забетонировать;
• сверху водоприемника установить решетку.

Обратите внимание! Плоскость решетки должна быть ниже поверхности грунта не менее, чем на 5 см.

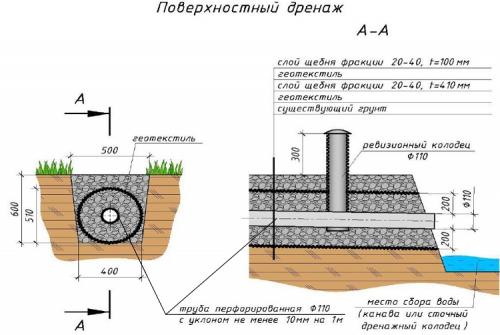

Линейный дренаж поверхностного типа считается самым распространенным способом отвода воды. По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см. Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения.

Линейный дренаж глубинного типа состоит из системы труб с перфорацией, которые сходятся к основной магистрали, имеющей выход к водоприемнику. А уже из него вода выводится в глубокое место или выкачивается. Конструкцию располагают примерно на глубине 1- 2 метра, точное расположение определяют по уровню залегания подземных вод.

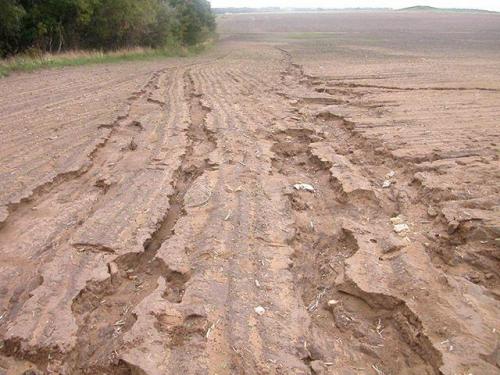

Дренаж это. Для чего нужно осушение участка?

Дренаж участка – это система трубопроводов, назначение которой является удаление скоплений воды как с поверхности, так и из глубины придомовой территории. Причины для устройства осушительной сети на участке можно представить следующим перечнем.

Отвод грунтовых вод от фундамента домостроения позволит избежать подвижки земли под основанием здания. Это явление характерно для глинистых грунтов, которые может подвержены морозному пучению. Вздутие замёрзшей почвы приводит к неравномерному выдавливанию здания вверх, что чревато его разрушением.

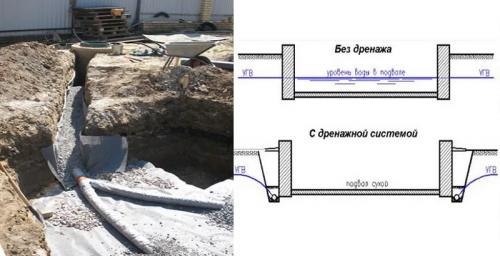

Дренаж участка удаляет влагу из подвала и цокольного этажа. Самая надёжная гидроизоляция не выдерживает давление воды, которая будет проникать внутрь дома сквозь массив фундамента.

Распространение грибковых образований и плесени могут стать причиной лёгочных заболеваний и аллергии у жильцов дома.

Грунтовая вода, насыщенная солями, представляет собой агрессивную смесь, разъедающую цементный раствор и монолит строительных конструкций. Дренаж участка не допустит такого явления.

Дренаж совместно с ливневой канализацией обеспечивает быстрый отвод атмосферных осадков за пределы периметра придомовой территории или дачного участка.

Правильно рассчитанный дренаж на участке, не допускает переувлажнение поверхностного слоя почвы. Травяной покров газонов и цветы не будет загнивать, а приносить радость владельцам участка своим цветущим видом.

При обильных дождях и активном таянии снега дренаж на участке вместе с ливнёвкой вовремя удалит потоки воды в осушительную систему и канализацию, предотвращая эрозию плодородного слоя почвы.

Дренаж нужен на участке, окружённом по периметру ленточным фундаментом забора. В замкнутом пространстве естественные пути ухода воды перекрыты. Система осушения даст выход влаге наружу за пределы приусадебного участка.

Дренаж на участке «уберёт» лужи на газонах, отмостке и тротуарных дорожках. На спортивной площадке исчезнут застойные лужи.

Дренаж участка без труб. Поверхностный

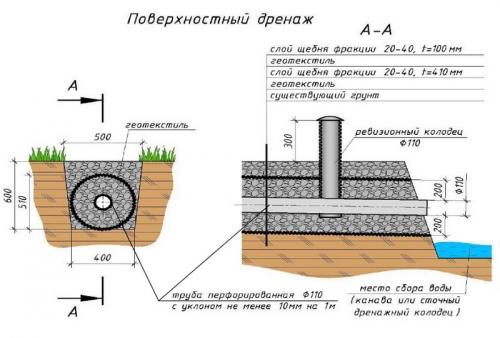

Поверхностный дренаж и точечную ливневку вокруг дома строят для сбора избытка влаги, которая выпадает в виде осадков. По схеме расположения дренажных труб (дренов), данный тип системы делят на кольцевой, пластовый, пристенный.

Для каждого конкретного случая создают отдельный проект, в котором учитывают ландшафт, тип грунта, расположение построек на участке (имеющихся или будущих), тип фундамента капитальных зданий, уровень промерзания грунта и множество других моментов.

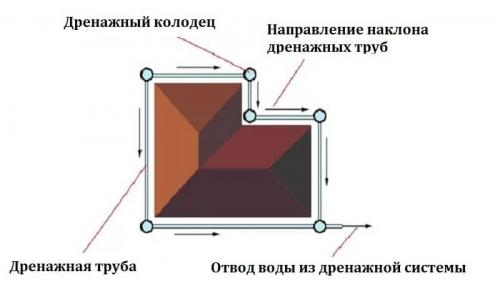

Вид 1. Пристенный

Дренаж вокруг отмотки относится к линейной разновидности. Строиться одновременно с фундаментом. Возведение системы после завершения строительства возможно, но в разы сложнее и дороже.

Необходим для отвода влаги от внешних поверхностей фундамента. Представляет собой траншеи, опоясывающие фундамент по периметру на максимально допустимом расстоянии, в которых проложены дрены. Глубина траншеи на 0,3-0,5 м ниже уровня фундамента.

Траншеи имеют уклон, обычно, 1 см -2 см на 1 м, чтобы вода под действием силы тяготения стекала в одну нижнюю точку.

В самой нижней точке дрены подключают к смотровому колодцу. К нему же подсоединяют отводящую трубу.

Вид 2. Пластовый

Сложный, дорогостоящий и вместе с тем очень эффективный способ предотвратить разрушительное воздействие воды на фундамент. Применяется для осушения почвы под фундаментом и коммуникациями, когда:

— капитальное строение планируют построить непосредственно над линзой грунтовых вод;

— участок располагается на водоносном пласте;

— подземные воды выходят на поверхность под давлением;

— прочие методы защиты не эффективны.

Приусадебный участок таким способом не осушают ввиду экономической нецелесообразности.

Пластовый дренаж сооружают под фундаментом и соединяют с пристенной либо кольцевой системой осушения. Такая связка эффективно отводит влагу.

Представляет собой песчаную подушку толщиной от 0,3 м с призмами из гравия или щебня, которые располагают с определенным шагом. Также песчаную подушку могут покрыть сплошным слоем гравия/щебня. Последний вариант применяют, когда необходим усиленный отвод воды. Периметр песчаного слоя делают больше периметра фундамента.

Сверху осушающую подушку покрывают перлитом. Перлит предотвращает протекание бетона в гравийный или щебеночный слой при заливке фундамента, сохраняя его водоотводные свойства.

Вид 3. Кольцевой

Строиться для снижения уровня грунтовых вод. В отличие от пластового, применяется для защиты фундамента от воды и осушения земельного участка.

Для защиты дома, кольцевую систему прокладывают вокруг него на установленной дистанции. Расстояние до дренов выдерживают минимум 5 м для предотвращения усадки грунта. При необходимости грунт укрепляют. Глубина дренажа вокруг дома 50 см ± 20 см.

Для осушения участка разрабатывают проект, соответствующий рельефу и расположению построек.

Принцип данного устройства дренажа вокруг дома аналогичен строительству пристенной системы.

Преимущество кольцевого типа в том, что его можно возводить, когда строительство дома окончено. Также кольцевую систему можно сочетать с пристенной и пластовой.

Источник: https://dachnayazhizn.info/stati/drenazh-uchastka-svoimi-rukami-na-glinistyh-pochvah-poshagovye-instrukcii-po-montazhu

Простой дренаж участка. Как сделать дренаж на участке или от дома.

Если на земельном участке много воды, присутствует вода в подвале дома или проседает фундамент дома от замачивания грунта, то для устранения этих проблем стоит сделать дренаж.

«Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.» —

Принцип работы дренажа заключается в том, чтобы на локальном участке земли создать меньшее сопротивление для воды и таким образом направить ее в нужную сторону. Например, если есть прослойка песка и глины, то вода пойдет по песку, так как он лучше пропускает воду. Если взять песок и щебень, то вода пойдет по щебню.

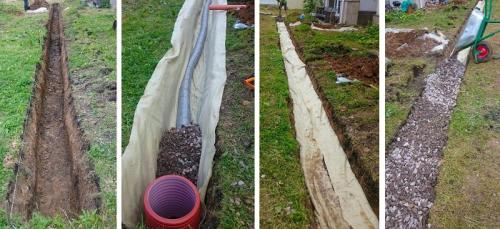

Самый простой дренаж можно сделать так, вырыть канаву с уклоном, уложить в нее геотекстиль, засыпать щебень фракции 20-40. Затем свободными концами геотекстиля завернуть щебень и засыпать грунтом. Геотекстиль – эта специальная ткань, которая не гниет, пропускает воду, но не пропускает мелкие частица песка и земли. Таким образом дренажный канал будет защищен от смешивания с землей и, следовательно, у него не будет уменьшаться фильтрационная способность.

Чтобы еще больше улучшить фильтрационную способность дренажной канавы, в нее укладывают специальные трубы. Вдоль всей трубы по одной ее стороне пробиты отверстия, через которые вода просачивается во внутрь неё и там по ее нижней стороне свободно стекает в нужном направлении. Труба укладывается отверстиями вверх.

Поверхностный дренаж участка. Поверхностный, открытый дренаж

Главный конкурент глубинного трубного дренажа. Эта система подходит для почв, которые являются медленно водопроницаемыми, в том числе для глинистых и суглинистых. Условно (!) простой и недорогой способ осушения, заключающийся в устройстве сети канав различной ширины (40–50 см), глубины (50–70 см) и формы сечения (V-образный, либо трапециевидный скос стенок 25–35 градусов). Система обычно состоит из центральной дрены (это «канал выхода»), боковых и полевых канав. Эти каналы имеют древовидную систему расположения — желательно под прямым углом друг к другу, «от веток к стволу». Соответственно, центральная дрена крупнее и глубже боковых, а боковая — полевых. Каналы на 30–40 см могут засыпаться фильтрующим материалом (щебень, битый кирпич, речная галька). Для сбора песка и мусора на дне канав устанавливают специальные улавливающие ёмкости. Сверху поверхностные дрены могут накрываться решётками и маскироваться дёрном.

По типу размещения канавы могут быть параллельными (выбирается, когда участок имеет многочисленные застойные зоны) и случайными (если есть локальные, но крупные низкие пятна на участке). Защита обширных зон участка называется линейным дренажём. Как вариант для локального удаления воды применяют точечные дренажи, допустим, для отвода от выходной трубы кровельного ливнёвого жёлоба.

Наиболее обоснованным применение поверхностного дренажа будет на участках с большим естественным уклоном, когда допустимо, чтобы вода была выведена в течение одних-двух суток. К явным недостаткам такого метода осушения стоит отнести несколько непрезентабельный внешний вид системы открытых канав, серьёзные ограничения по дизайну, необходимость произвести довольно серьёзный объём земляных работ, необходимость грамотного размещения большого количества поднятой земли (ею заполняют критические низкие пятна, укладывают валами в расчётных для дренажа местах). Обязательные земляные работы, собственно, и делают такой дренаж условно недорогим — следует сделать гидрологические изыскания и топосъёмку, тщательно выровнять участок, дабы избежать обратных уклонов, удалить и контролировать растительность, произвести многократное сглаживание поверхности выравнивающим плугом.

Некоторые затруднения вызывает уход за поверхностным дренажём. После сильных ливней в системе могут образовываться наросты ила и другие заторы, которые необходимо мониторить и немедленно удалять. Серьёзные проблемы вызывает зарастание канав растительностью, некоторые виды вообще должны быть удалены с участка, например, ива, тополь, рогоз. Засыпанные фильтрующими элементами дренажи со временем затягиваются смываемой почвой и служат порядка 4–8 лет, затем требуют капремонта. Периодически требуется эксплуатационное восстановление уклонов (снова выравнивание и сглаживание).

Дренаж своими руками. Отличительные черты глубинного дренажа

Далеко не во всех случаях удается обойтись только поверхностным водоотоком. Для решения более глобальных проблем, например, понижения общего уровня грунтовых вод или защиты от подтопления определенного участка приходится прокладывать на территории глубинную дренажную систему.

Глубинный дренаж бывает:

• трубным;
• пластовым;
• кольцевым.

Далее разберем особенности каждой из этих разновидностей дренажа.

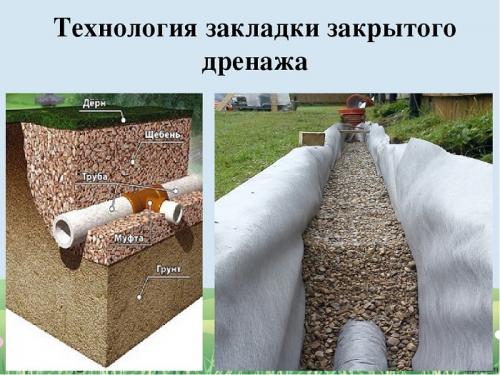

Вид #1 — трубный способ укладки

Трубный способ укладки актуален там, где грунтовые воды залегают на большой глубине. Обустройство предусматривает использование дренов –. Их размещают под землей, предварительно обеспечив соответствующий уровень уклона по направлению в сторону коллектора.

Влага проникает в дрены через отверстия и, пройдя по каналам, стекает в колодец ливневой канализационной системы, в коллектор или естественный либо искусственный водоем, расположенный за пределами обустраиваемого земельного участка.

Система глубинного дренажа располагается на участках, где грунтовые воды залегают на расстоянии до 2,5 метров от поверхности. Отличается высокой эффективностью, но влечет за собой значительные земляные работы. Прокладывать такие коммуникации рекомендуется до начала капитального строительства и обустройства ландшафтного дизайна

Вид #2 — пластовый дренаж

Пластовый дренаж очень распространен и осуществляется на площадях со сложными гидрогеологическими условиями.

Кроме того он:

• Обеспечивает отток влаги от жилых построек даже при наличии близко залегающего массивного водного пласта или напорных подземных вод.
• Помогает снизить уровень грунтовых вод там, где с этой задачей не справляются другие виды дренажных систем.
• Демонстрирует высокую эффективность на территориях со слоистым строением водоносного пласта и справляется с отводом влаги от построек, нуждающихся в абсолютной сухости и категорически не приемлющих проникновения воды в силу определенных эксплуатационных характеристик.

В случае острой надобности пластовый дренаж может монтироваться на суглинистых и глинистых почвах, выполняя роль профилактического барьера для сырости и влаги.

При закладке у подножия здания в непосредственной близости от фундамента предусматривается обязательное обустройство щебневой подушки, исполняющей роль естественного фильтра для водного потока.

Дрены из современного полимерного материала предлагаются на рынке в самых разных модификациях. Их главные достоинства – экономичность, надежность, простота в монтаже и отличные эксплуатационные характеристики

Вид #3 — кольцевой дренаж

Кольцевой дренаж применяется для защиты от подтопления подвалов и цокольных помещений зданий, возводимых на грунте песчаного типа. При желании или в случае необходимости дренажной системойможно оборудовать не только один дом, но и группу сооружений, имеющуюся на участке.

Если грунтовые воды очень близко подступают к постройкам лишь с одной стороны, допустимо проложить незамкнутое дренажное кольцо и создать преграду для влаги и сырости конкретно в самом уязвимом месте.

Для частых земельных участков допускается организация дренажа какого-то одного наиболее подходящего вида либо компоновка нескольких систем для обеспечения максимально эффективного оттока излишней влаги.
