Пример расчета для каркасного дома. Выбор материалов и их влияние на расчёт

09.03.2022 в 04:23
Содержание
  1. Пример расчета для каркасного дома. Выбор материалов и их влияние на расчёт
  2. Проектирование каркасного дома онлайн. Онлайн калькулятор для расчета каркасного дома
  3. Расчет стоимости каркасной стены. Как рассчитать, что учитывать при расчете
  4. Сколько кубов доски надо на каркасный дом 10х10. Как рассчитать количество материалов для стен каркасного дома
  5. Раскладка каркасного дома. Каркасный дом своими руками пошаговая инструкция
  6. Расчет обвязки каркасного дома. Рассчитываем конструкцию и пирог стен каркасного дома

Пример расчета для каркасного дома. Выбор материалов и их влияние на расчёт

Само собой разумеется, что готовые материалы под каркасное строительство в общей смете будет занимать наибольшую долю. Их расход и будет составлять значимую часть бюджета, предназначенного на постройку.

В первую очередь внимание надо обращать на расход пиломатериала. В частности, для щитового дома понадобятся следующие материалы:

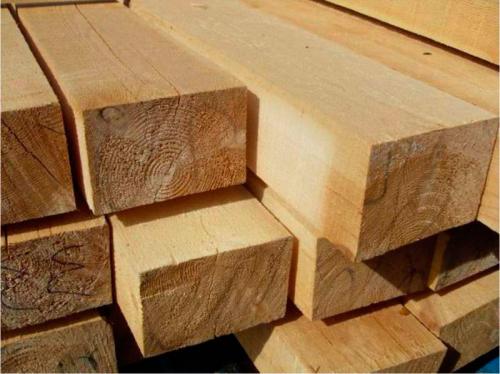

  • Брус различного сечения;
  • Доска обрезная сечением не менее 5 сантиметров;
  • Шпунтованные доски с сечением 2,5 сантиметра.

    Пример расчёта количества бруса для каркасного дома в проектной документации

Рассчитать стоимость поперечного и стоечного бруса не так уж и просто: здесь обязательно надо учитывать размер будущего строения (его площадь), а также теплоизоляционный материал, который будет использоваться при строительстве.

Расчёт конструкции кровли щитового дома, выбор кровельного материала также повлияет на итоговую стоимость строительства. Впрочем, рассчитать количество кровельного материала не так уж и сложно.

Кроме продукции деревообрабатывающей промышленности, необходимо рассчитать расход материалов для следующего:

  • фундамент;
  • ветрозащита и пароизоляция;
  • гидроизоляция и теплоизоляция;
  • кровля;
  • внешняя и внутренняя отделка;
  • различные инженерные коммуникации типа водопровода, электрической проводки, водостока, снегозадержателей, канализации и прочего.

    Устройство развёртки стены каркасного дома

При расчёте стоимости стоечного и поперечного бруса нужно учитывать размер будущего дома, а также тип используемого утеплителя.

Кстати, расчёт материалов для описанных выше конструкций нужно выполнять только после того, как владелец дома определился с материалом коробок дома и кровли. От них уже “пляшет” и всё остальное.

Конечно, если человек готов тратить деньги для создания резерва запаса прочности дома, то расчёты можно и не производить столь скрупулёзно, но ведь и каркасные дома возводят, чаще всего, именно по причине их дешевизны.

Пример расчета для каркасного дома. Выбор материалов и их влияние на расчёт

Проектирование каркасного дома онлайн. Онлайн калькулятор для расчета каркасного дома

Каркасное строительство в последнее время набирает большую популярность. Стоимость каркасного дома, по сравнению с иными материалами, будет на 30 % меньше. Получить расход пиломатериала, облицовочных смесей очень просто. Чтобы осуществить расчет каркасного дома, пригодится онлайн калькулятор. Программа работает быстро. Главное – знать параметры и особенности будущего сооружения. Особенности применения для получения достоверных результатов будут рассмотрены далее в статье.

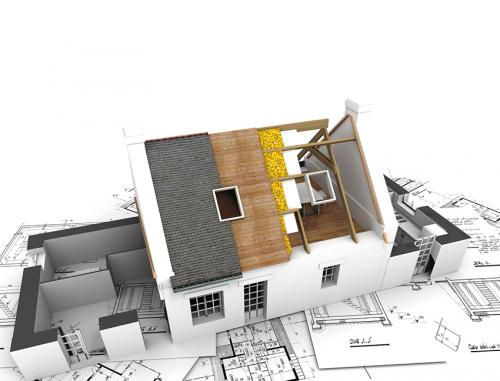

Разработка проекта

Первым делом необходимо разработать проект будущего дома. Если вы понимаете в строительстве, можно составить его собственноручно. Если нет, обратиться за помощью к архитектору. Специалист, учитывая все ваши идеи и пожелания, делает чертеж дома.

Следующий этап – подбор материала и расчет необходимого количества и стоимости.

Просчеты удобнее совершать по этапам строительства, которые включают:

  • Заливка фундамента;
  • Возведение каркаса;
  • Перекрытие;
  • Монтаж крыши;
  • Кровля.

Совершить расчет строительства каркасного дома поможет онлайн калькулятор. Важно помнить, что нет одинаковых домов. Поэтому стоит обращать внимание на месторасположение, присутствие и глубину подземных вод, тип грунта, сезон постройки и так далее.

После подбора концепции и цены составляется подробная смета.

Существует несколько технологий постройки каркасного дома. Каждый географический район имеет свой способ постройки сооружения.

Существует скандинавская, финская, канадская технология. Учитывая их особенности, следует обращать внимание на некие отличия в проектных решениях.

Требования напрямую зависят от материалов, которые используются. Ведь от их качества и вида будет зависиеть надежность, прочность и долговечность конструкции.

Учитывается не только внешний вид, берутся во внимание вес, стойкость к нагрузкам и влияниям внешней окружающей среды.

Проектировщик должен учитывать их свойства. Также подобрать аналогичные материалы, которыми можно заменить основные.

Проектирование каркасного дома онлайн. Онлайн калькулятор для расчета каркасного дома

Онлайн расчеты будущего каркасного сооружения

Расчет каркасного дома, если использовать калькулятор, позволит быстро узнать количество материала, которое необходимо для будущей постройки. Без программы можно не докупить либо взять что-то лишнее, а это дополнительные расходы.

Онлайн расчетами пользуются практически все строительные компании, ведь это быстро и удобно. На сегодняшний день воспользоваться услугой может практически каждый человек.

Перед использованием необходимо определиться с точными параметрами и размерами здания.

Для получения расчета необходимо ввести значения и нажать кнопку «рассчитать». Точная сумма будет отображаться в результате, после окончания всех расчетов.

Иногда бывает так, что люди еще не определились с точным проектом, но хотят узнать приблизительную стоимость. Такой вариант тоже возможен.

Во время составления сметы необходимо учитывать все расходы, которые потребуются на материалы и на услуги рабочих.

Если возведение конструкции планируется своими силами, то сумма будет меньше, нежели при привлечении рабочих.

Виды онлайн программ

Существуют разные виды калькуляторов для расчета. Это позволяет сделать расчет всех видов материалов для строительства дома.

Рассмотрим наиболее распространенные виды.

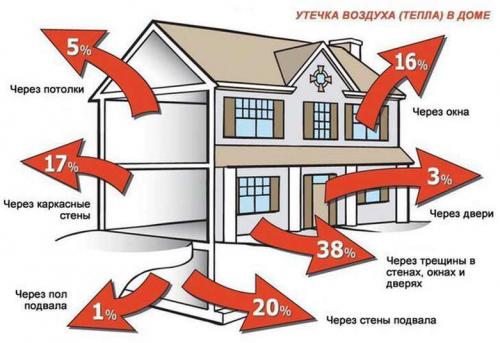

Расчет теплопотерь

Тепло в помещении зависит от температурных особенностей того региона, где сооружается конструкция. Климат не учитывается, когда сооружается домик, предназначенный для проживания в летний период времени.

При подсчете необходимо учитывать коэффициент теплового сопротивления. Это касается стен, пола и чердачного помещения. Если этого не учесть, холод будет идти от пола или тепло станет уходить через чердак. В результате можно получить необходимую толщину стен и перекрытия. В большинстве случаев каркасные дома поставляются комплектами, к которым идет сопроводительная документация.

Строительство дома по канадской технологии предполагает использование сэндвич панелей. Для внешней отделки требуется минимальное количество материалов. Внутри сэндвич панелей предусмотрен утеплитель.

Проектирование каркасного дома онлайн. Онлайн калькулятор для расчета каркасного дома

Прогиб деревянных балок

Для проектирования конструкции необходимо произвести расчет несущей способности балок. Чаще всего подбираются однопролетные балки и брусья. Это позволяет быстро получить результат, учитывая сечение, шаг и длину пролета.

Строительные материалы

Позволит определить размер стропил крыши, лестницы, фундамента, каркаса. А также их объем для строительства, стен, котлована, заливки фундамента.

Площадь кровли

В зависимости от вида крыши, требуется разное количество материала для ее возведения. Тщательно подобрать кровлю, учитывая особенности данной местности, а также его вес.

Металлочерепица будет более легкой, нежели глиняная черепица.

Расчет стоимости каркасной стены. Как рассчитать, что учитывать при расчете

Расчет стоимости каркасной стены. Как рассчитать, что учитывать при расчете В полную стоимость постройки каркасного дома входят:

  • цена материалов, комплектующих, крепежа, оборудования, и их доставки;
  • цена бетонных и земляных работ по обустройству фундамента;
  • стоимость услуг плотников по возведению каркаса и стропильной системы, установке лестниц, перегородок, настилу черновых полов, внешней обшивке стен;
  • оплата работы кровельщиков;
  • стоимость базовых отделочных работ — внутренней обшивки стен и потолков, утепления и изоляции, настила чистовых полов, установки окон и дверей;
  • цена работы специалистов по монтажу систем отопления , газо-, водо- и электроснабжения, вентиляции, канализации;
  • цена декоративной отделки.

Как можно увидеть, самостоятельное выполнение всех работ значительно снизит необходимые денежные вложения. Процесс строительства можно распределить на 3-4 года таким образом:

  • Возведение фундамента.
  • Плотницкие и кровельные работы.
  • Базовые отделочные работы, установка инженерных систем.
  • Декоративная отделка.

При расчете необходимо учитывать значительный уровень инфляции в стране (за последний год с 36 до 65 рублей за доллар), ведь цена на стройматериалы довольно быстро повышается при снижении курса рубля. Расчеты лучше заранее проводить в долларах, чтобы избежать распространенной ситуации, когда построенный в прошлом году фундамент оказывается слишком большим и прочным для дома, на который хватает денег в этом году.

Расчет фундамента каркасного дома

В строительстве каркасных домов применяют две основных вида фундамента — свайный и ленточный. Свайный фундамент более сложен в установке, но его намного легче доставить в отдаленную местность. Продольный и поперечный шаг свай принято выбирать в промежутке 120-150 см, исходя из размеров строения.

В местах установки печи и лестницы необходимо установить дополнительную сваю или более широкое бетонное основание. Высота ленточного фундамента и глубина вкручивания свай зависит от типа почвы на выбранном участке, это может очень значительно повлиять на конечную стоимость.

В общие работы по устройству фундамента входит:

  • Очистка площадки от почвы на глубину 30 см с выходом 0,5 м за периметр. Оплата работ — порядка 10$ за кубометр грунта. Для дома 6х6 — около 150 долларов.
  • Прокладка поверхности геотекстилем . 40 центов за кв.м, 20 долларов для фундамента 6х6.
  • Засыпка и утрамбовка песка слоем 10 см. Цена — 25$ за кубометр песка и 10$ за работу, 150$ и 60$ всего.

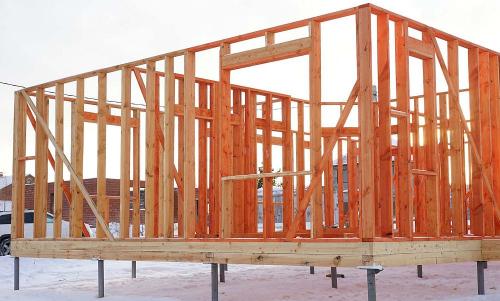

В стоимость свайного фундамента входит:

  • Цена свай. 20-30 долларов за 1 шт. Итого 600-900 долларов.
  • Цена установки — 15$ за 1 шт., 450$ всего.
  • Стоимость ростверка из швеллера. В зависимости от толщины, швеллер и его монтаж обойдется в 10-15 долларов за метр. Для дома 6х6 необходимо как минимум 48 м швеллера, итого 500-750 долларов.
  • Цена установки цоколя. Литой бетонный цоколь обойдется в 60$ за материал, и столько же за работу, учитывая его длину 24 м.

В смету ленточного фундамента входят:

  • Земляные работы. При глубине 1 м цена для дома 6х6 составит как минимум 150$, с учетом фундамента по периметру внешних, и двух поперечных внутренних стен.
  • Бетонные работы. Бетон и арматура обойдется приблизительно в 100$ за кубометр, работы по установке — в 50$. Отлив фундамента глубиной 1 м, длиной 36 м, толщиной 20 см обойдется в 700-1050 долларов.
  • Гидроизоляция (рубероид), закладные анкера, канализационные трубы для грунтовых вод — все вместе не более 100$.

Итого, фундамент каркасного строения 6х6 приблизительно обойдется в:

  • 1000$ при самостоятельном проведении работ, 1700$ при использовании подрядчика — ленточный;
  • 900$ и 1600$ — дешевый свайный с оголовками;
  • 1300$ и 2100$ — прочный свайный с ростверком.

Особо стоит упомянуть необходимость опалубки для ленточного фундамента. Материал, использованный на опалубку, должен быть впоследствии применен на скрытые части каркаса. Перерасход средств в случае его забраковки может составить 200-300 долларов.

Сколько кубов доски надо на каркасный дом 10х10. Как рассчитать количество материалов для стен каркасного дома

Пример расчета для каркасного дома. Выбор материалов и их влияние на расчёт 04

При возведении каркасного дома важным и ответственным этапом является подготовка материала для стен дома. Для возведения стен каркасного дома нам потребуются следующие стройматериалы:

-брус для возведения вертикальных стоек, горизонтальных соединительных перемычек каркаса;

-обрезная доска;

-тепло и звукоизоляция;

- монтажная пена;

-гидроизоляция-рубероид;

-крепежный материал (скобы, гвозди и т.п.).

Количество строительного материала для возведения стен каркасного дома рассчитываем, исходя из размеров будущей постройки. Например, необходимо построить стены каркасного дома с параметрами: высота – 2,8 м; длина – 10 м; ширина – 8 м.

Исходя из этих данных, рассчитываем количество вертикальных стоек каркаса дома. Суммарная длина стен дома составит (2х10 м +2х8 м), то есть периметр дома составляет 36 метров . Стойки для стен дома необходимо размещать с шагом 50 см, при этом необходимо учитывать, что в местах расположения оконных проемов расстояние между стойками, должно быть не менее 1,2 метра.

Пример расчета для каркасного дома. Выбор материалов и их влияние на расчёт 05

Таким образом, для стоек каркаса дома потребуется примерно 4 м3 бруса сечением не менее 100х150 мм. Для соединения стоек в каркас и финального соединения стеновых каркасов потребуется еще минимум 3 м3 такого бруса. Итого для изготовления каркаса стен дома потребуется 7 м3 бруса 100х150 мм.

Для обшивки каркаса используется обрезная доска . Количество обрезной доски, которая понадобиться для обшивки стен дома (длина –3 м, толщина -25 мм, ширина –150 мм,) –4,65 куб. метра. При этом не учтены окна и двери, их размер и количество зависят от желания застройщика. Утеплитель и звукоизоляция рассчитываются, исходя из их технических параметров.

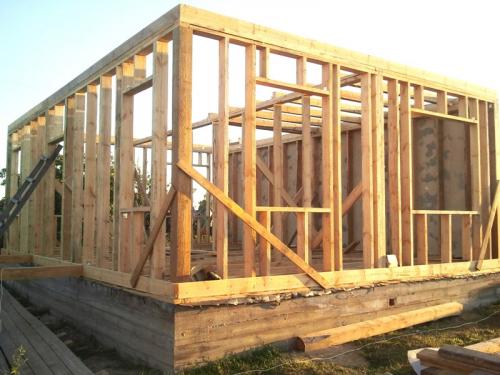

Технология возведение стен каркасного дома.

Пример расчета для каркасного дома. Выбор материалов и их влияние на расчёт 06

Возведение стен начинают с установки изоляционной подложки, например рубероида. Рубероид укладывается на поверхность фундамента, после чего на него укладывают закладной брус. Брус в углах соединяют между собой «в лапу»– выпиливая половину толщины бруса по концам. Для жесткости, в предварительно просверленное отверстие в местах соединения вбивают нагель.

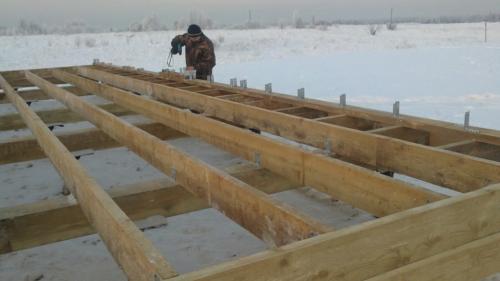

Основание каркаса закладывается по высоте равной высоте двух закладных брусьев. После укладывания закладных брусьев, в верхнем брусе делается пропил глубиной в половину бруса. При этом количество «посадочных» мест соответствует количеству стоек каркаса .

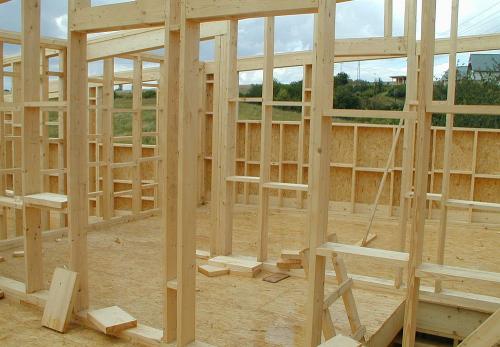

Стойки, подготовленные по заданной высоте , устанавливаются в подготовленные «посадочные» места(пазы) и закрепляются временными укосинами. После того, как все стойки установлены, поверху крепится верхний брус- верхние концы стоек вставляются в пазы, выпиленные заранее в верхнем брусе. Расстояние между пазами в верхнем брусе такое же как и в нижнем .

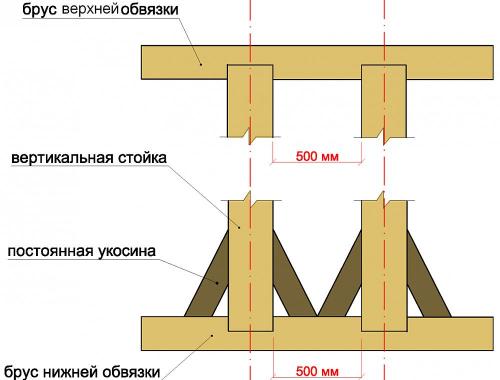

Для придания жесткости конструкции стойки крепятся с помощью укосин, после этого убираются все временные укосины из досок.

Пример расчета для каркасного дома. Выбор материалов и их влияние на расчёт 07

Продольные перемычки из бруса крепятся также паз в паз, и стягиваются между собой при помощи гвоздей длиной не менее 100 мм. После этого можно обшивать наружную стену обрезными досками – сплошным «щитом», оставляя только проемы для окон и дверей, укладывается утеплитель и снова зашивается все досками. Каркасные стены дома готовы, можно переходить к возведению перекрытия и крыши дома.

Раскладка каркасного дома. Каркасный дом своими руками пошаговая инструкция

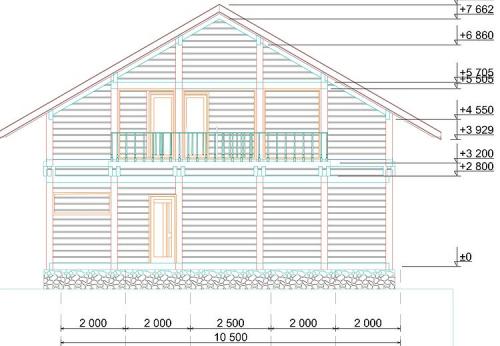

Пошаговая инструкция для сборки каркасного дома своими руками - документ, включающий в себя комплекс планов, схем и спецификаций элементов, предназначенный для возведения каркасного дома своими силами.

В инструкцию входят: схема фундамента и обвязки, лаги пола и перекрытия, схема расстановки стеновых щитов первого и второго этажей, раскладка стеновых панелей, несущая кровельная конструкция и стропильная система, ведомости пиломатериалов и план кровли.

Пошаговая инструкция это связующее звено между чертежами, 3 d моделью и сметой, чтобы строитель мог не прибегать к помощи дополнительной информации и построил свой каркасный дом своими руками. В ней также даются ссылки на необходимые СНИПЫ и требования на проведение дополнительных строительных работ, а также действий обеспечивающих безопасность на строительной площадке.

Из чего складывается стоимость строительства дома под ключ? Прежде всего это стоимость материалов на материалы и это кстати довольно маленькая часть бюджета - не более 5 т. р/м.кв. Вторым фактором, влияющим на цену дома является непосредственно стоимость работ по монтажу. Под ключ работы стоят сейчас от 50% до 70% от сметы на материалы.

Добавим сюда стоимость логистических и операционных расходов, что составляет от 5% до 10% - доски как никак надо везти, инструмент покупать и кормить-одевать рабочих на время стройки. Сложив эти показатели получаем около 7-8 т.р./м.кв. Дальше добавляем чистую прибыль фирмы - застройщика и получаем нормальную цену на каркасный дом под ключ от 10 до 12 т.р. за квадратный метр. Если Вы ищете дешевый способ - стройте сами.

Расчет обвязки каркасного дома. Рассчитываем конструкцию и пирог стен каркасного дома

Перед началом строительных работ обязательно составляется проект и строительная смета, основной частью которой является расчет стен каркасного дома. Конструкция каркаса и структура «пирога» стены – важнейшие составляющие. От того, насколько правильно они будут спроектированы и из каких стройматериалов собраны, зависит теплоэффективность и долговечность дома.

Расчет обвязки каркасного дома. Рассчитываем конструкцию и пирог стен каркасного дома

Порядок и правила расчета

На стоимость стен каркасного дома, а также на количество материалов, используемых при их возведении, влияет площадь, этажность строения, количество и планировка комнат. Многоэтажный дом тяжелее, поэтому для его строительства потребуются более прочные материалы в большем количестве.

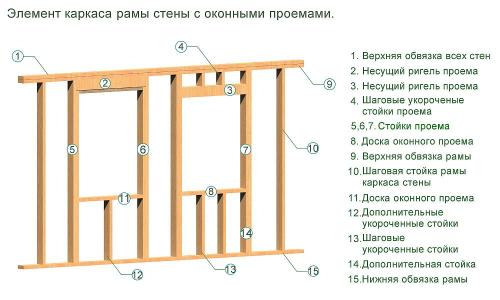

Каркас дома состоит из следующих элементов:

  • стойки – основа каркаса, изготавливаются из деревянного бруса или досок;
  • «пирог» стены.

Расчет стоек каркасного дома

Высота стоек зависит от количества этажей дома и высоты потолков, обычно она составляет не менее 2,5 м. В технических помещениях и санузлах можно использовать минимальные значения. Сечение стоек преимущественно – 150х150 мм.

Расчет обвязки каркасного дома. Рассчитываем конструкцию и пирог стен каркасного дома

Расстояние между стойками при сборке каркаса на стройплощадке определяется шириной утеплителя. Важно, чтобы он плотно размещался между брусьями и не спрессовывался. Производители готовых каркасов из ЛСТК часто устанавливают шаг стоек 3 м, поэтому при размещении утеплителя важно закрывать места стыков для герметичности всей конструкции.

При выборе деревянного каркаса важно, чтобы древесина была высушена, это исключит усадку конструкции. Кроме того, нужно правильно подобрать породу дерева и обратить внимание на наличие антисептической обработки, чтобы продлить срок службы.

Расчет обвязки каркасного дома. Рассчитываем конструкцию и пирог стен каркасного дома

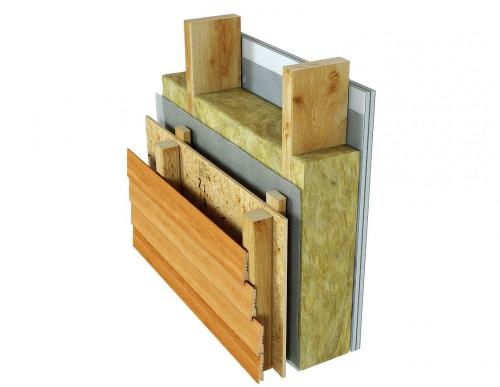

Расчет стенового «пирога» каркасного дома

Каркас стен состоит из слоев:

  • утеплителя;
  • ветро- и влаг
  • озащитных
  • мембран;пароизоляции;
  • плит ОСП;
  • внутренней и внешней отделки.

Расчет обвязки каркасного дома. Рассчитываем конструкцию и пирог стен каркасного дома

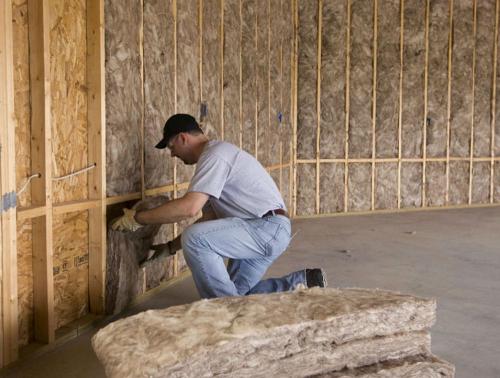

Толщина утеплителя зависит от региона строительства дома и его назначения – для сезонного или круглогодичного проживания. Обычно теплоизоляционный слой равен толщине стоек – 150 мм, в районах с низкими температурами увеличивают толщину и усиливают каркас дополнительными стойками.

Популярный, долговечный и экономичный стройматериал, рекомендуемый специалистами – минеральная вата. С внутренней стороны дома на утеплитель обязательно крепятся пароизоляционные пленки.

Стойки также не должны оставаться без теплозащиты, поэтому снаружи места выхода стоек на улицу изолируют.

С внешней стороны поверх слоев утеплителя закрепляют плиты ОСП, на которые укрепляют пленки для ветровой и влагозащиты. ОСП усиливают жесткость конструкции. Между ветрозащитной пленкой и внешним отделочным материалом всегда оставляют вентиляционный зазор, в него выводят точку росы, регулируя слои утеплителя.

С внутренней стороны каркас также может быть обшит плитами ОСП меньшей ширины либо для этих целей выбирают листы гипсокартона. Для внешней отделки дома используют различные материалы: виниловый или металлический сайдинг, штукатурку, кирпич, камень, вагонку – это зависит от вкуса и финансовых возможностей владельца.

Расчет обвязки каркасного дома. Рассчитываем конструкцию и пирог стен каркасного дома

При расчете стен каркасного дома используют коэффициент «показатель сопротивления теплопередачи» – Rp. Принят СНиП, учитывающий данный показатель для каждого региона, исходя из средних температур в зимнее время года. Примеры показателей коэффициента Rp по городам, Вт/(м·°C):

  • Москва – 3,28.
  • Краснодар – 2,44.
  • Сочи – 1,7.
  • Санкт-Петербург – 3,23.
  • Красноярск – 4,84.
  • Екатеринбург – 3,65.
  • Магадан – 4,33.

Этот коэффициент определяется как деление толщины материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). В том случае, когда стена состоит из нескольких слоев, то значения всех составляющих стройматериалов нужно сложить, чтобы получить общую цифру. Теплопроводность материалов указана на упаковке, также ее можно найти у производителя.

Пример расчета

Как правило, размерзадает утеплитель, остальные материалы принимаются как данные. Возьмем, к примеру, Санкт-Петербург:

  1. Rp = толщина стены делится на коэффициент теплопроводности материала.
  2. Возьмем каменную минеральную вату плотностью 140-175 кг/куб. м – 0,043.
  3. 3,23 = толщина стены / 0,043.
  4. Искомая толщина = 3,23 * 0,043 = 0,139 м.

Минвата обычно имеет толщину 50 мм, округляем до этого показателя и получаем толщину утеплителя в 150 мм. К этой цифре прибавляем размеры отделки, ограждающих конструкций, листов ОСП и гипсокартона.

Расчет обвязки каркасного дома. Рассчитываем конструкцию и пирог стен каркасного дома

Аналогично можно произвести расчет и по другим городам, а также для других вариантов утепления – пеноплекса, стекловаты и прочих материалов.

Стоимость материалов для возведения каркаса, ограждающих конструкций, внешней и внутренней отделки стен зависит от производителя стройматериалов. Кроме того, при самостоятельной сборке дома необходимо приобрести инструменты, а также крепеж, уголки и другой инвентарь.

Но при всем при этом, сборка быстровозводимого дома своими руками довольно проста, не требует особых навыков и помогает существенно снизить расчеты стоимости строительства.
