Технология укладки теплого пола своими руками. Какие трубы выбрать

Технология укладки теплого пола своими руками. Какие трубы выбрать

Для водяного пола подходят три вида труб:

• Медные трубы служат до 50 лет. Они пластичные, но дорогие, поэтому их редко используют. Прежде чем заливать медные трубы стяжкой, их нужно обязательно закрыть гофрой, чтобы они не портились из-за щелочи в бетоне. Не устанавливайте медные трубы, если у вас кислая или щелочная вода, потому что она вдвое сокращает срок их службы. Оптимальным для воды считается показатель pH 7.
• Металлопластиковые трубы прослужат 10–50 лет в зависимости от качества их производства. Однако стоят они в 15–20 раз дешевле медных. Они не выделяют токсичных веществ при нагревании, легкие по весу и в монтаже, устойчивы к коррозии.
• Трубы из сшитого полиэтилена PEX — надежные и износостойкие, выдерживают температуру до 95 градусов. Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба . Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.

До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.

Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер . К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.

Технология укладки водяного теплого пола в стяжку. Сферы применения водяных теплых полов

Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.

Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).

В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

Наиболее эффективными теплые полы оказываются в том случае, если напольное покрытие выполнено из плитки или ламината – эти материалы нагреваются и удерживают тепловую энергию. При использовании в качестве напольного покрытия ковролина эффективность обогрева помещения будет снижена из-за низкой теплопроводности данного материала.

Водяной теплый пол схемы монтажа. Как самостоятельно произвести укладку труб для теплого водяного пола

Укладка труб для теплого водяного пола своими руками становится все более популярной. Такая система обогрева жилья может быть как дополнительной, так и основной.

Чтобы осуществить правильный монтаж системы отопления, необходимо знать об ее особенностях.

Читайте также: пошаговая инструкция укладки теплого пола своими руками с видео и фото монтажа. В статье вы узнаете как произвести гидроизоляцию, укладку утеплителя, подключение и заполнение контура, установка маяков и т.д.

Из какого материала лучше всего выбрать трубопрокатные материалы

Для обустройства водяных полов можно использовать изделия из следующих материалов:

• меди;
• сшитого либо линейного полиэтилена;
• комбинации алюминия и полиэтилена либо полипропилена;
• композита из полиэтилена и поливинилэтилена (стекловолокно).

Трубопровод из меди обладает наилучшими характеристиками. У него наивысший уровень тепловой отдачи, он очень долговечен, не подвержен коррозии. Однако медные изделия стоят дорого, для их монтажа требуется дополнительное оснащение. Кроме этого, такую систему необходимо защищать от щелочи.

Оптимальный вариант — выбрать для обустройства теплых полов изделия из полиэтилена. Он может быть сшитым (РЕ-Х) либо линейным (PE-RT).

Достоинства изделий:

1. Высокий уровень теплопроводности.
2. Длительная износостойкость.
3. Повышенная гибкость.
4. Внутренние стенки гладкие, благодаря этому они забиваются отложениями очень медленно.
5. Материал не корродирует.
6. Он может выдерживать неоднократное замерзание теплоносителя.
7. Самостоятельный монтаж таких элементов сети прост, так как для их правильной укладке не требуется использование специальных инструментов и приспособлений.

Наиболее надежен PE-X-A. Этот материал обладает наивысшей плотностью поперечного сшивания (85%). Благодаря этому у него ярко выражен эффект «памяти». Иными словами — после теплового расширения, элементы сети всегда возвращаются к изначальному состоянию . Это дает возможность использовать аксиальный вид фитингов с надвижными кольцами, их без проблем можно замуровывать в стяжку.

У аналогов PE-RT нет феномена «памяти». Из-за этого с ними используются лишь фитинги цангового типа. Их запрещено замуровывать. Однако когда контуры системы уложены цельными участками, то все сопряжения будут лишь на коллекторе. В этом случае применение PE-RT оправдано.

Производители изготавливают также трубы для водяного пола из композита. В этом случае верхний и нижний слой выполняется из полиэтилена, между ними вклеена фольга из алюминия (PE-X-Al-PE-X либо PE-RT-Al-PE-RT). Металл армирует элементы теплого водяного пола и служит преградой для кислорода.

Недостаток алюмопластика состоит в том, что он неоднороден. Разные степени теплового расширения металла и полимера могут вести к расслоению материала.

Исходя из этого, лучшим выбором будут полиэтиленовые изделия, армированные поливинилэтиленом (EVOH). Он существенно уменьшает проникновение кислорода в водный теплоноситель сквозь трубные стенки. Это армирование может быть верхним покрытием либо располагаться между слоями полиэтилена. Второй вариант более предпочтителен.

Водяные теплые полы можно укладывать из труб таких размеров:

• 16×2;
• 17×2;
• 20×2 мм.

Как рассчитать метраж элементов для сборки системы?

Перед их монтажом необходимо осуществить расчет водяных полов. С этой целью составляется схема системы с водяными контурами. Что учесть при расчете:

1. Там, где будет расположена мебель, напольное оборудование, техника трубы устанавливать не надо.

Протяженность контуров сечением 16 мм не должна быть более 100 м. Длина труб 20 мм для устройства теплого пола не должна превышать 120 м. В противном случае давление в обогревательной сети будет слабым. Поэтому каждый контур должен располагаться на площади не больше 15 м².

1. Разница между их  протяженностью должна составлять не более 15 м. Иными словами — их нужно делать приблизительно одной длины. Объемное помещение следует разделять на несколько обогревательных веток.
2. Оптимальный шаг укладки труб водяного теплого пола равен 15 см, если использовать эффективную теплоизоляцию. При суровом климате и частых морозах от -20º и ниже, промежуток меж витками у внешних стен уменьшается до 10 см.
3. При промежутках в 15 см между трубами, их затраты равны около 6,7 м на 1 м² площади полов. При монтаже с шагом в 10 см — 10 м.

Схемы монтажа водяного теплого пола

Схема укладки трубы теплого пола может выполняться «змейкой», «улиткой» или быть комбинированной.

Укладка труб для теплого водяного пола своими руками становится все более популярной. Такая система обогрева жилья может быть как дополнительной, так и основной.

Выбор материалов для обустройства водяных полов

Для обустройства водяных полов можно использовать изделия из следующих материалов:

• Медные изделия: обладают наилучшими характеристиками, но стоят дорого и требуют дополнительного оснащения.
• Полиэтиленовые изделия (PE-X-A и PE-RT): более доступны и имеют свои достоинства.

Достоинства полиэтиленовых изделий

PE-X-A и PE-RT имеют следующие преимущества:

• Наиболее надежен PE-X-A: имеет наивысшую плотность поперечного сшивания (85%), что обеспечивает эффект «памяти» и позволяет использовать аксиальный вид фитингов с надвижными кольцами.
• PE-RT: не имеет феномена «памяти», поэтому требует использование фитингов цангового типа, которые нельзя муровать. Однако, если контуры системы уложены цельными участками, то все сопряжения будут лишь на коллекторе, и применение PE-RT оправдано.

Технология укладки теплого пола электрического. Тонкости монтажа электрического теплого пола

Последнее десятилетие огромную популярность стала иметь система теплых полов. Ведь ее установить возможно своими руками без помощи специалистов. Также это эффективный способ создания комфорта в загородном доме или квартире.

Виды

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Плюсы и минусы

Электрический теплый пол отличается рядом весомых преимуществ:

1. Возможно его использование как основного, так и вспомогательного источника отопления;
2. Нагрев поверхности происходит равномерно;
3. Возможность установки с различными напольными покрытиями (линолеум, ламинат, керамическая плитка);
4. Можно самостоятельно регулировать температуру как во всей квартире, так и в отдельных частях;
5. Это экологически чистая продукция, которая не наносит вреда здоровью;
6. Длительный срок эксплуатации;
7. Не занимает полезного места в жилом помещении, тем самым вид интерьера не изменяется.

Минусы:

1. Высокая стоимость продукции;
2. Нельзя использовать такой обогрев под паркет или половую доску, так как под воздействием высоких температур древесина деформируется;
3. Кабели создают электромагнитное поле;
4. При неправильном монтаже появляется риск поражения электрическим током.

Особенности установки

Имеется три способа установок электрического пола:

• Установка в слой стяжки с последующим покрытием напольным материалом;
• Укладка поверх самой стяжки под плитку;
• Монтирование системы под напольное покрытие (пленочное отопление).

Первый способ укладки используется для жилых помещений. В этом случае рекомендована установка кабельных теплых полов. Под систему отопления монтируется слои гидроизоляции и теплоизоляции.

Монтаж состоит из нескольких этапов:

• Укладывание гидроизоляционного материала;
• Монтаж теплоизоляции;
• Закрепление нагревательных кабелей;
• Создание стяжки.

При установке электрического теплого пола (ЭТП) под ламинат, деревянное покрытие и линолеум используют пленочное отопление (инфракрасную пленку). Инфракрасные лучи эффективно проходят через материалы и прогревают поверхность пола.

Технология выполнения монтажных работ:

• Необходимая поверхность накрывается фольгированным материалом;
• Если есть необходимость, то дополнительно создается гидроизоляция;
• Установка нагревательных элементов (инфракрасная пленка);
• Проверка электросистемы обогревательного элемента;
• Нанесение финишного покрытия.

Под кафель устанавливают электрокабели и нагревающие маты. Плюсом нагревающих кабелей является то, что возможно самостоятельно определить шаг укладки (интервал между кабельными шнурами). Электронагревательные элементы закрепляются с помощью монтажной ленты.

Подготовка основания

Правильно подготовленное основание для укладывания электрического пола является показателем качества будущего напольного покрытия.

Алгоритм работ:

1. Основание должно быть чистым и ровным. Фундамент очищается от загрязнений и, если есть необходимость, выравнивается с помощью цементной смеси. Трещины и прощелины тщательно заделываются. Бетон и керамогранит выравнивается при помощи шлифовальной машины.
2. Измерение помещения. Правильно выполненные замеры помогают ускорить процесс монтажа системы.
3. Грунтовка поверхности чернового пола. Грунтование позволяет лучше скрепить основание с цементной стяжкой.
4. Далее укладывается гидроизоляционный слой при помощи полиэтилена, который должен заходить на стену на 10 см.
5. Размещение по периметру основания демпферной ленты. Она предназначается для равномерного распределения тепла по поверхности.

Как рассчитать материал и мощность?

Необходимо знание коэффициента мощности для того, чтобы узнать, достаточным ли будет обогрев помещения. Также это позволяет правильно определиться с размером и количеством материала.

Что нужно для теплого пола водяного. Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

1. Черновое основание пола . Как правило, это перекрытие или стяжка из бетона по грунту.
2. Слой гидроизоляционного материала . Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
3. Слой утеплителя . Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.



   Зачем нужно изолировать теплый пол?

4. Слой полиэтилена . Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
5. Армирующая сетка с ячейками около 5-10 см . Необходима для укрепления стяжки и закрепления трубопровода.
6. Трубы для системы подогрева . Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

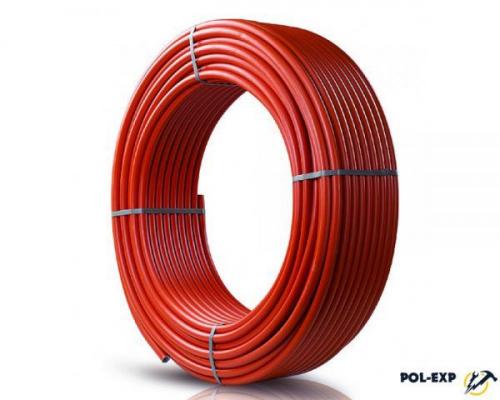

   Труба для водяного теплого пола

7. Слой бетонной стяжки . Заливается поверх подведенной и подключенной системы.
8. Подложка . Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
9. Финишное покрытие .
