Как спроектировать водяной теплый пол. С чего начать

Как спроектировать водяной теплый пол. С чего начать

Среди всего многообразия технологий устройства теплого пола (электрического, инфракрасного и других), особой популярностью пользуется водяная система. Она долговечная и надежная, но без предварительного правильного расчета есть вероятность увеличения затрат при осуществлении монтажа и снижение эксплуатационных свойств системы.

Водяной теплый пол

Проект водяной системы отопления может быть разработан в качестве одного из пунктов проектной документации на дом. Также его можно отдельно заказать или выполнить самостоятельно. Некоторые фирмы, специализирующиеся на монтаже водяного теплого пола самостоятельно выполняют предварительный проект системы.

Проект потребуется даже при самостоятельном устройстве водяного теплого пола. Это позволит приобрести материал и фасонные элементы в нужном количестве, а сам монтаж выполнить в короткие сроки, не отвлекаясь на расчеты и переделки.

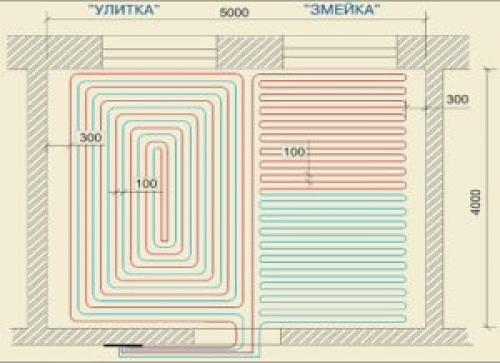

Схема раскладки и подключения в частном доме

Для составления проекта потребуется наличие и учет следующих данных:

1. Поэтажный план здания.
2. Материал наружных стен и окон с дверями.
3. Желаемую температуру внутри помещения.
4. Информация о том, где расположены стояки и отводы внутри строения.
5. План расстановки мебели.

Зная перечисленные нюансы помещения, сначала выполняют тепловой расчет, а затем приступают составлению схемы монтажа.

Сейчас на строительном рынке существует несколько разновидностей «теплых полов». Они отличаются видом теплоносителя и эффективностью работы. Как выбрать теплый пол? Расскажем в нашей статье.

Проект теплого пола онлайн. Информация по назначению онлайн калькулятора теплого пола

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе или к продавцам на рынке Северный которые произведут точные расчеты и подскажут цену!

Общие сведения по результатам расчетов

Общий тепловой поток

Количество выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

Тепловой поток по направлению вверх

Количество выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

Тепловой поток по направлению вниз

Количество "теряемого" тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого системой ТП с 1 квадратного метра.

Суммарный тепловой поток на погонный метр

Общее количество тепла, выделяемого системой ТП с 1 погонного метра трубы.

Средняя температура теплоносителя

Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

Максимальная температура пола

Максимальная температура поверхности пола по оси нагревательного элемента.

Минимальная температура пола

Минимальная температура поверхности пола по оси между трубами ТП.

Средняя температура пола

Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

Длина трубы

Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

Тепловая нагрузка на трубу

Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

Расход теплоносителя

Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

Скорость движения теплоносителя

Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

Линейные потери давления

Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

Общий объем теплоносителя

Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Автоматическая раскладка теплого пола. Расчет теплого водяного пола: начальные данные, которые учитываются

Дабы все расчеты были произведены верно, необходимо знать, какие конкретно характеристики важны для проектирования теплого водяного пола для каждого помещения в отдельности.

Перед тем как провести расчет длины теплого водяного пола нужно выяснить начальные данные:

• площадь помещения;
• материал финального покрытия;
• поперечник труб с учетом материала, из которого они изготовлены;
• мощность котла и температура воды в системе.

До того как вести расчеты, необходимо обусловиться с ожидаемыми показателями, к примеру:

1. Температура воды в трубах не должна превосходить +50 градусов, хотя исходить следует из параметров напольного покрытия.
2. Ожидаемая температура пола для жилых помещений – это +29, а подсобных — +35 градусов.
3. Обусловиться, каким методом будут улечся трубы:
   • змейкой;
   • двойной змейкой;
   • улиткой;
   • угловой змейкой;
   • комбинированный метод.

Данные расчеты можно выполнить без помощи других с учетом всех причин, но лучше бросить такую сложную задачку спецам. Если что-то в вычислениях будет некорректно либо не учтено, то всю систему придется переделывать.

Температурный фактор

Как посчитать теплый пол (водяной)? Расчет теплого водяного пола необходимо начинать с определения, что будет находиться в его основании. Все огромную популярность набирают трубы из стеклопластика либо других полимерных материалов.

Они:

• легкие;
• крепкие;
• стремительно греются;
• отлично держат тепло.

Выяснив, качество труб, необходимо обусловиться, что будет применено для пола и наивысшую температуру его нагрева. Наилучшей версией принято считать температуру при подаче на 5-10С выше, чем на обратке.

Температура поверхности покрытия находится в зависимости от наибольшего уровня нагрева материала, установленного производителем, к примеру, для ламината +29, а для дерева – до +27 градусов.

Как уложить трубы?

Обычно, форма монтажа труб впрямую находится в зависимости от размеров помещения.

При большой площади комнаты, дабы тепло умеренно по ней распределялось, целенаправлено применять форму улитки, так при всем этом методе трубы очень покрывают пол.

Для маленьких помещений такая форма не выгодна, зато подойдет змейка, в некоторых случаях, к примеру, когда в комнате одна из стенок наружняя, можно применить двойную змейку.

Решив, как будут устанавливаться трубы, можно перебегать к вычислению, сколько их будет нужно. Расчет водяного теплого пола, примеры вы отыщите ниже.

Длина и шаг монтажа труб

Дабы не пришлось докупать материалы, либо напротив, не оставались излишние, при монтаже системы теплый пол (водяной) расчет длины трубы проводится по схеме D = S/N*1.1 + (k*2), где:

• S – это площадь помещения;
• N – шаг, который будет использован при монтаже системы;
• 1.1 – это дополнительная длина, нужная для извивов и поворотов трубы;
• K – это отрезок трубы (таких две, потому в формуле множится на 2), который будет идти от системы к коллектору.

К примеру, если площадь помещения составляет 13 м2, шаг между трубами – 15 см, а отрезок от системы к коллектору равен 7 м, то получится такая формула расчета теплого водяного пола: 13/15*1.1+ (7*2)= 110 м.

Общая толщина системы

Перед тем, как высчитать теплый водяной пол, нужно учитывать все материалы: от подложки и поперечника труб, до напольного покрытия и изоляционных материалов, если они нужны. Так можно вычислить, какой толщины получится этот «пирог».

Спецы не советуют собирать теплый водяной пол выше 15.5 см, потому перед покупкой нужных материалов необходимо учесть их габариты в этих расчетах.

Мощность

Дабы высчитать мощность монтируемой системы, необходимо указать несколько причин:

• площадь комнаты;
• «содержимое» помещения, другими словами толщину и состав стенок, предпочитаемая температура, размещение окон;
• обусловиться с видом финального покрытия и температурой его наибольшего нагрева;
• поперечник и материал труб;
• мощности насоса и котла.

Эти начальные очень важны, так если при вычислении выясниться, что утраты тепла превосходят 80 Вт на 1м2, другими словами необходимость в утеплении помещения, к примеру, дополнительной термоизоляции стенок либо окон.

Расчет мощности теплого пола (водяного) состоит из следующих шагов:

1. Приготовить план комнаты с указанием ее масштаба и учетом расположения окон и дверей.
2. Высчитать, какое расстояние необходимо между трубами, дабы умеренно грелось все помещение.

Если помещение очень огромное, то можно поделить его несколькими секторами, но с одинаковым размером шага, для наилучшего подогрева.

Как указывает практика, в среднем на 1 м2 комнаты уходит 5 м труб, расстояние между витками теплого водяного пола до 30 см. Так же при расчете мощности теплого пола следует учитывать «слабые» звенья системы. Это места, где самая высочайшая утрата тепла, к примеру, окна и дверь, потому около них трубы должны лежать не далее, чем в 20-25 см. Об этом читайте ниже.

Теплый пол водяной недостатки. Особенности водяных тёплых полов

Основное отличие водяного пола от электрического в том, что ему для работы нужен горячий теплоноситель. Для этого водяные полы включают в систему отопления, которая при этом должна быть с принудительной циркуляцией теплоносителя — в гравитационных системах с естественной циркуляцией тёплые полы работать не будут.

Второе отличие — водяной пол всегда монтируют в бетонную стяжку. Горячий теплоноситель циркулирует по трубам диаметром 16–20 мм, которые в ходе монтажа заливают цементным раствором. Поскольку трубы укладывают с промежутком 10 и более сантиметров, толстая стяжка необходима, в частности, для того, чтобы полы нагревались равномерно, а не полосками вдоль труб.

Теплый пол водяной: особенности и преимущества

Водяной теплый пол - это отличный способ обогревать помещения, но он имеет некоторые недостатки, которые необходимо учитывать при его монтаже.

Основные отличия от электрического теплого пола

Основное отличие водяного пола от электрического в том, что ему для работы нужен горячий теплоноситель. Для этого водяные полы включают в систему отопления, которая при этом должна быть с принудительной циркуляцией теплоносителя — в гравитационных системах с естественной циркуляцией тёплые полы работать не будут.

Второе отличие - монтирование в бетонной стяжке

Второе отличие - водяной пол всегда монтируют в бетонную стяжку. Горячий теплоноситель циркулирует по трубам диаметром 16–20 мм, которые в ходе монтажа заливают цементным раствором. Поскольку трубы укладывают с промежутком 10 и более сантиметров, толстая стяжка необходима, в частности, для того, чтобы полы нагревались равномерно, а не полосками вдоль труб.

Это обеспечивает равномерное нагревание пола и уменьшает риск образования холодных зон. Кроме того, бетонная стяжка обеспечивает дополнительную защиту от влаги и механических повреждений.

• Температуру водяного пола можно регулировать, меняя скорость циркуляции теплоносителя. Для этого на входе ставят регулировочный кран с термоголовкой или автоматическим управлением. Если в доме несколько тёплых полов в разных помещениях, их включают через коллектор, при этом за циркуляцию теплоносителя в разных частях системы могут отвечать сразу несколько насосов, работающих одновременно.
• Главное преимущество водяных полов для индивидуального дома — они используют тепло, вырабатываемое отопительным котлом. В качестве источника энергии котёл в зависимости от модели может использовать газ, жидкое или твёрдое топливо, электричество. Однако во всех случаях электроэнергия нужна для работы циркуляционных насосов и автоматики котла.
• Минусов тут несколько. В целом конструкция отопления получается сложной, а монтаж — трудоёмким. К толщине стяжки необходимо добавить толщину слоя теплоизоляции. Поэтому в сумме высота водяных полов обычно не менее 10 см, что заметно влияет на полезную высоту помещений. Ещё в многоквартирных домах делать водяные тёплые полы запрещено. Дело в том, что монтаж связан с вмешательством в систему централизованного отопления.

Расчет теплого пола улитка. Укладка теплого пола улиткой, особенности схемы, плюсы и минусы

Важный момент при сооружении тёплого пола кабельного или водяного типа — это правильный выбор схемы монтажа нагревательного элемента, и его укладка . От этого напрямую зависит эффективность работы системы.

Из статьи вы узнаете, какие есть способы укладки трубопровода, об их плюсах и минусах. Мы расскажем пошагово — как произвести укладку «улиткой». Произведём расчёт шага и длины контура, рассмотрим нормы и СНИПы разработанные для тёплых полов.

Существует несколько основных схем прокладки нагревательного элемента:

1. — укладка производится параллельно длинной или короткой стены, с шагом 20 — 30 см. Поворачивая кабель или трубу не рекомендовано делать острые углы. Начинать раскладывать изделие нужно от коллектора или терморегулятора, и возвращаться к ним. Уровень теплоотдачи у такой схемы не высокий, поэтому данная методика рекомендована для небольших помещений.
2. «Улитка» — это спиральное расположение нагревателя. Схема экономичная и эффективная. Монтаж труб или кабеля надо начинать с края, двигаясь в центр.
3. Комбинированный вариант — может совмещать в себе обе схемы. К примеру: по краям «змейка», а в центре «улитка».

Какой вид укладки лучше, преимущества и недостатки

Каждый вид укладки имеет свои положительные и отрицательные стороны, и рекомендован для разных моделей тёплого пола.

Если, то он имеет множество поворотов, поэтому при использовании его в водяных системах отопления возможен перепад уровня нагрева на входе и выходе. Кроме того, по мере движения теплоносителя по трубам, он теряет свой градус — чем дальше от источника тепла, тем поверхность будет холоднее.

Схема «Улитка» является более производительной. Обогрев получается равномерным, так как чередуются горячие зоны с остывшими.

Процесс теплопотерь минимизирован, но класть нагревательный элемент таким способам сложней. Кроме того, при такой укладке нет крутых поворотов нагревателя, то есть кабель или трубопровод не перегибается, поэтому расстояние между ветками можно делать меньше.

Комбинированная схема подходит, когда требуется произвести зонирование помещения. К примеру, на входе использовать «змейку», а посредине комнаты более горячую — «улитку».

Монтаж тёплого пола по схеме «улитка»

Укладывать любой тёплый пол нужно с соблюдением инструкции, а также всех требований по монтажу, иначе система отопления не будет функционировать эффективно.

Вне зависимости от выбранной схемы, раскладывать нагревательный элемент можно только. Это требуется, чтобы тепло не уходило вниз, а было направлено в нужное русло.

Схема раскладки улиткой и двойной улиткой

На фото ниже представлены способы укладки нагревателя по схеме «улитка» и «двойная улитка».

На первом фото отображена схема тёплого пола с двужильным кабелем, который не возвращается к месту подключения.

На этом фото распространённый вариант раскладки труб тёплого водяного пола «двойной улиткой». Здесь второй конец нагревателя возвращается в первоначальную точку.

Расчет теплого пола программа. Информация по назначению калькулятора

О нлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Т епловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

П равильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

С истема теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

П олученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Источник: https://cabel-electro.ru/stati/raschet-teplogo-pola-vodyanogo-samostoyatelno-ostalnye-materialy

Водяной теплый пол схемы монтажа. Как самостоятельно произвести укладку труб для теплого водяного пола

Укладка труб для теплого водяного пола своими руками становится все более популярной. Такая система обогрева жилья может быть как дополнительной, так и основной.

Чтобы осуществить правильный монтаж системы отопления, необходимо знать об ее особенностях.

Читайте также: пошаговая инструкция укладки теплого пола своими руками с видео и фото монтажа. В статье вы узнаете как произвести гидроизоляцию, укладку утеплителя, подключение и заполнение контура, установка маяков и т.д.

Из какого материала лучше всего выбрать трубопрокатные материалы

Для обустройства водяных полов можно использовать изделия из следующих материалов:

• меди;
• сшитого либо линейного полиэтилена;
• комбинации алюминия и полиэтилена либо полипропилена;
• композита из полиэтилена и поливинилэтилена (стекловолокно).

Трубопровод из меди обладает наилучшими характеристиками. У него наивысший уровень тепловой отдачи, он очень долговечен, не подвержен коррозии. Однако медные изделия стоят дорого, для их монтажа требуется дополнительное оснащение. Кроме этого, такую систему необходимо защищать от щелочи.

Оптимальный вариант — выбрать для обустройства теплых полов изделия из полиэтилена. Он может быть сшитым (РЕ-Х) либо линейным (PE-RT).

Достоинства изделий:

1. Высокий уровень теплопроводности.
2. Длительная износостойкость.
3. Повышенная гибкость.
4. Внутренние стенки гладкие, благодаря этому они забиваются отложениями очень медленно.
5. Материал не корродирует.
6. Он может выдерживать неоднократное замерзание теплоносителя.
7. Самостоятельный монтаж таких элементов сети прост, так как для их правильной укладке не требуется использование специальных инструментов и приспособлений.

Наиболее надежен PE-X-A. Этот материал обладает наивысшей плотностью поперечного сшивания (85%). Благодаря этому у него ярко выражен эффект «памяти». Иными словами — после теплового расширения, элементы сети всегда возвращаются к изначальному состоянию . Это дает возможность использовать аксиальный вид фитингов с надвижными кольцами, их без проблем можно замуровывать в стяжку.

У аналогов PE-RT нет феномена «памяти». Из-за этого с ними используются лишь фитинги цангового типа. Их запрещено замуровывать. Однако когда контуры системы уложены цельными участками, то все сопряжения будут лишь на коллекторе. В этом случае применение PE-RT оправдано.

Производители изготавливают также трубы для водяного пола из композита. В этом случае верхний и нижний слой выполняется из полиэтилена, между ними вклеена фольга из алюминия (PE-X-Al-PE-X либо PE-RT-Al-PE-RT). Металл армирует элементы теплого водяного пола и служит преградой для кислорода.

Недостаток алюмопластика состоит в том, что он неоднороден. Разные степени теплового расширения металла и полимера могут вести к расслоению материала.

Исходя из этого, лучшим выбором будут полиэтиленовые изделия, армированные поливинилэтиленом (EVOH). Он существенно уменьшает проникновение кислорода в водный теплоноситель сквозь трубные стенки. Это армирование может быть верхним покрытием либо располагаться между слоями полиэтилена. Второй вариант более предпочтителен.

Водяные теплые полы можно укладывать из труб таких размеров:

• 16×2;
• 17×2;
• 20×2 мм.

Как рассчитать метраж элементов для сборки системы?

Перед их монтажом необходимо осуществить расчет водяных полов. С этой целью составляется схема системы с водяными контурами. Что учесть при расчете:

1. Там, где будет расположена мебель, напольное оборудование, техника трубы устанавливать не надо.

Протяженность контуров сечением 16 мм не должна быть более 100 м. Длина труб 20 мм для устройства теплого пола не должна превышать 120 м. В противном случае давление в обогревательной сети будет слабым. Поэтому каждый контур должен располагаться на площади не больше 15 м².

1. Разница между их  протяженностью должна составлять не более 15 м. Иными словами — их нужно делать приблизительно одной длины. Объемное помещение следует разделять на несколько обогревательных веток.
2. Оптимальный шаг укладки труб водяного теплого пола равен 15 см, если использовать эффективную теплоизоляцию. При суровом климате и частых морозах от -20º и ниже, промежуток меж витками у внешних стен уменьшается до 10 см.

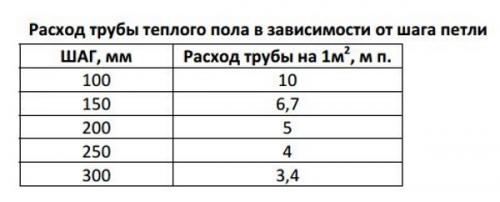

3. При промежутках в 15 см между трубами, их затраты равны около 6,7 м на 1 м² площади полов. При монтаже с шагом в 10 см — 10 м.

Схемы монтажа водяного теплого пола

Схема укладки трубы теплого пола может выполняться «змейкой», «улиткой» или быть комбинированной.
