Углы отливов для цоколя фундамента. Инструкция по монтажу отливов фундамента
Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента. Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.
Для монтажа отливов вам понадобится:
- Шуруповерт с насадкой ph2
- Плоскогубцы жестяньщика
- Ножницы по металлу
- Монтажная пена с низкой степенью расширения
- Саморезы пресс шайба 16мм или дюбель гвозди
Стык отлива. Как правильно состыковать отлив цоколя
На YouTube можно найти много
С одной стороны, ничего удивительного тут нет: способ рабочий, поэтому его и показывают тем, кто ищет информацию на тему: «как правильно состыковать отлив цоколя».
Однако у некоторых мастеров, которые точь-в-точь повторяют все действия, ничего не получается. И не потому, что у них руки «кривые».
А потому, что авторы не рассказывают всех тонкостей. А скорей всего, сами о них не знают. А тонкости есть, и от них зависит конечный результат.
В сегодняшней статье мы рассмотрим два способа разметки и сгибания отливов цоколя. Своим личным опытом поделился автор YouTube канала «Каркасный дом своими руками».
Как состыковать отлив, чтобы не было щелей и перекосов

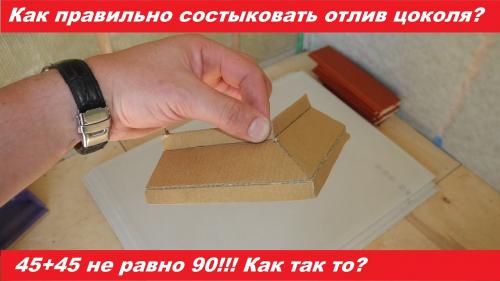

Рассмотрим данный способ на примере картонки, которой автор придал форму отлива.
Следуя классической схеме, чтобы согнуть отлив под углом 90 градусов, сначала необходимо измерить ширину самого отлива (без загибов). К примеру, ширина составляет 4 см.
От нужной отметки (в том месте, где должен быть сгиб отлива) откладываем расстояние 4 см в правую и левую сторону.
От отложенных меток чертим две линии под углом 45 градусов. Обязательно с одной из сторон отлива (в зависимости от того, в какую сторону будет делаться загиб) нужно будет оставить небольшую полоску металла. И после этого вырезается все лишнее.
Далее останется только состыковать края отлива, и в итоге получается аккуратный угол в 90 градусов. Можно монтировать отлив.
Все хорошо, но только этот способ работает в тех случаях, когда отлив прямой. То есть основная часть отлива (4 см) находится горизонтально.
Если же отлив будет располагаться под углом, то данный способ не годится, потому что при стыковке получится зазор.
Чтобы этого избежать, в процессе разметки нужно всего лишь откладывать расстояния не по 4 см, а чуть меньше — примерно на 5-10 мм. Тогда все получится четко.
Как правильно гнуть отливы. Изготовление оконных отливов на листогибе Tapco Pro 14 HD
Листогиб Tapco Pro 14 уже достаточно долго на российском рынке изделий металлообработки. Он популярен у строителей, потому что доступен по цене и имеет все необходимые характеристики для уверенной работы с листовым металлом. Например, листогибочный станок Tapco Pro 14HD с рабочей длиной в 3,2 м и глубиной подачи материала в 36 см прекрасно подойдет для изготовления таких популярных в строительстве изделий, как доборные элементы кровли и фасада. Про изготовление торцевой фигурной планки мы уже говори ранее .

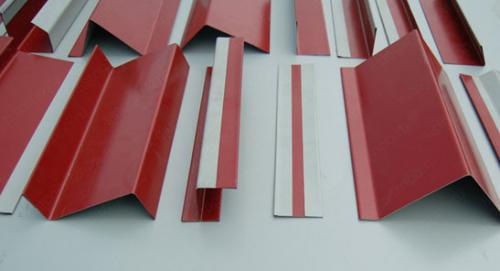

Одно из самых востребованных изделий при ремонте домов – это оконные отливы. Их назначение в защите дома от последствий осадков. С оконным отливом вода будет стекать по стеклу и отливу и попадать на землю. Без данного элемента вся влага попадет в стены и, соответственно, дом. Главное в работе по созданию оконного отлива не только материал, но и опыт мастера. Если отлив сделан неправильно или не подогнан под окно, то данный элемент не будет выполнять своих функций.
Чтобы рассмотреть процесс изготовления оконного отлива, нужно разобраться, прежде всего, в сборке станка.
Установка и настройка станка Tapco Pro 14 HD перед работой
Почему нужно уделять настройке станка такое внимание? Потому что правильно собранный инструмент для гибки металла способен справиться с поставленной задачей без ошибок. То есть и у работника нет проблем и листогиб цел и невредим.
Чаще всего листогибы поставляются уже в собранном (и сложенном) виде, иногда собрано только «тело» станка и нужно присоединить только некоторые элементы – станину, роликовый нож, подставки, ножной привод (при наличии) и другое оборудование.

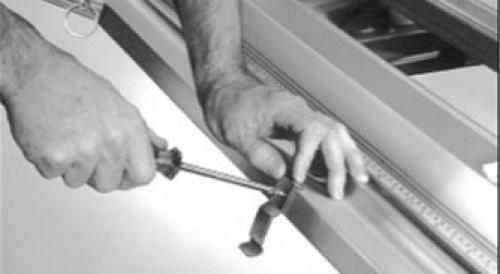

Первое, это установка рукояток на прижимную и гибочную траверсу.

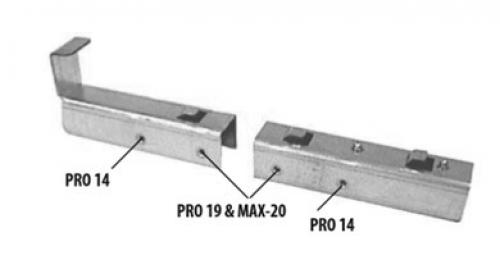

Затем устанавливается защелка, которая нужна для использования роликового ножа Pro Cut-Off на листогибе. Она держит подвижный шарнир и материал, который обрабатывают, лучше выравнивается.
Для сборки станины необходимо последовательно закреплять комплект ножек с распорками. Благодаря наличию фирменной стойки листогиб становится мобильным и может эксплуатироваться на любых строительных объектах. Плюсом станка Tapco Pro 14 HD является то, что он еще и легко транспортируется, габариты позволяют перевозить его в любом грузовом автомобиле.
Если Вы хотите, чтобы станок всегда работал, даже если случится небольшая поломка, то в Ваших инструментах всегда должен быть запасной ремкомплект для листогиба. В него входят самые необходимые запчасти для быстрого ремонта или замены вышедших из строя элементов.

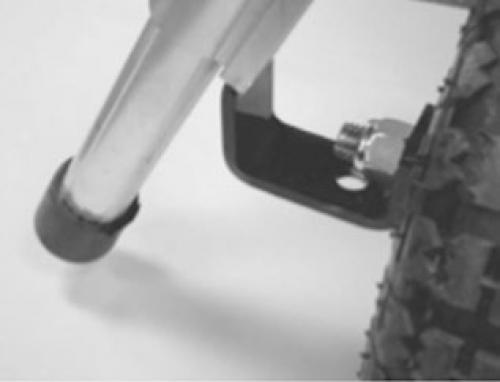

При наличии, колеса вставляются в стойку Snap Stand . Для установки колес Вам понадобиться закрепить их на стайке и вколотить их с помощью кронштейна. Всего для листогиба Tapco Pro 14HD поставляются 2 комплекта ножек.
И дальше происходит закрепление самого станка на стойке. Нужно выбрать для Вашего станка нужное отверстие на держателе, прикрепив его к станине
Затем, с помощью стыковки с кнопками, станок устанавливается на опорную стойку.

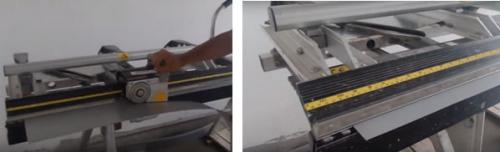

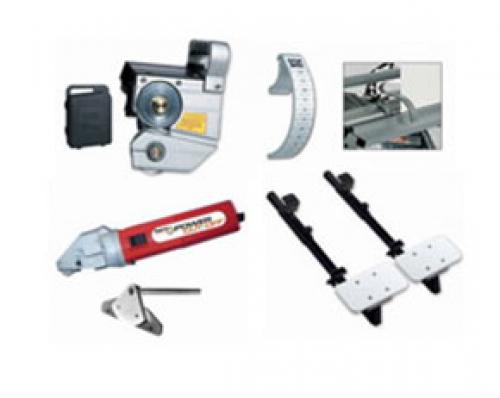

И вот только после сборки самого листогиба, на него можно устанавливать аксессуары – роликовый нож Pro Cut-Off, рулонодержатель Side-Winder, профилировщик Brake Buddy , шаблон для резки Prо Cut-Off (для облегчения процесса резки) и другие.
Помимо этого, нужно проверить регулировку листогиба, которая подробно расписана в инструкции. И установить угломер BENDER GAUGE TAPCO, который сэкономит Вам время на регулировку и гибочные операции по созданию отливов.

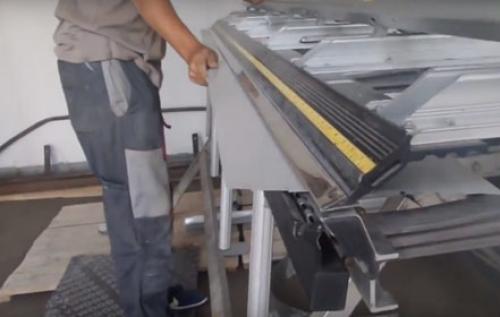

Листогибочный станок готов к работе.
Оконные отливы. Порядок работы
Станок собран и настроен, пора приступать к работе.
Выбираем материал – лучше взять оцинкованный лист (алюминия или сталь, можно взять с полимерным покрытием), толщиной от 0,4 до 0,7 мм. Инструменты – листогиб, ножницы по металлу и роликовый нож, линейка и маркер.
1. Сначала вырезам заготовку. Для этого либо Вы отменяете все по линейке, либо выравниваете лист на листогибе с помощью упоров с рулетками. И только после позиционирования листа, вырезаем нужную ширину с помощью роликового ножа. Например, на Tapco Pro 14 HD используется чаще всего роликовый нож Pro Cut-Off или MAX CUT OFF .

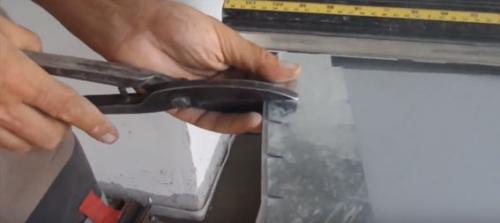

2. Вымеряем необходимое расстояние для гиба и вырезаем ножницами. Можно использовать заготовку для таких целей, как показано на рисунке.

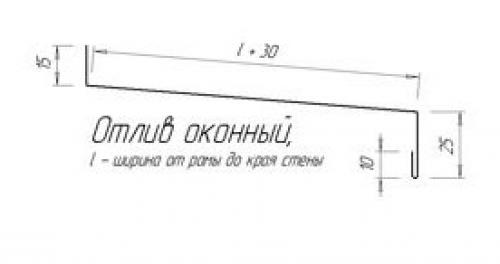

Получается разметка будущего отлива

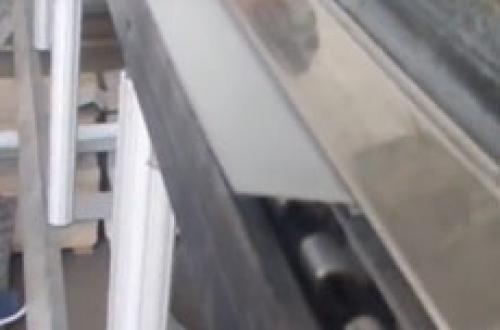

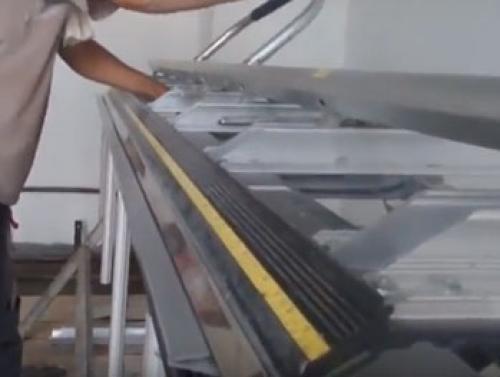

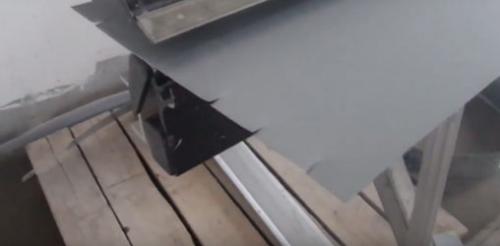

3. Теперь точнее закрепляем лист на станке и прижимаем траверсой в том месте, где у нас расположена первая метка.

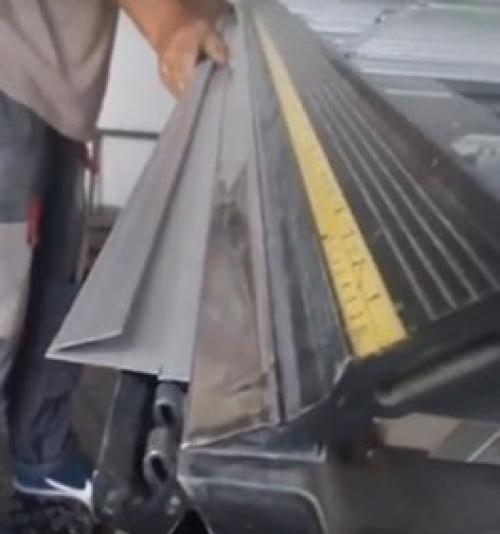

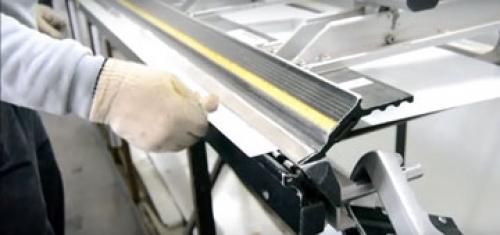

Прижимаем и гибочной траверсой делаем гиб, а с помощью угломера следим за постановкой угла и контролируем точность. Затем убираем прижим.
Чем резать металлический отлив. Как установить отлив на окно из кирпича своими руками

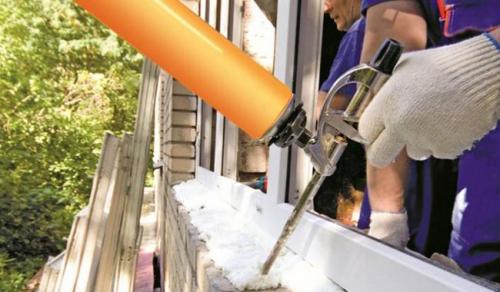

Немаловажным этапом монтажа окна является установка наружного подоконника или отлива. Практичные металл и пластик при изготовлении последнего позволяют защитить конструкцию от выпадающих осадков, зачастую проникающих в технологический промежуток.

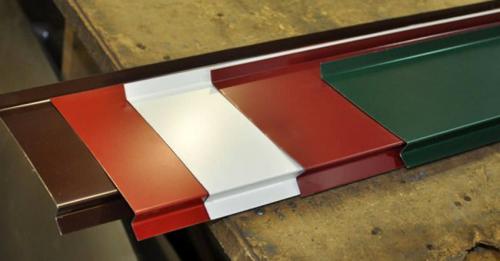

Фотография №1. Металлический отлив для окна
Что же нужно учитывать при подборе материалов для оконного отлива?
Первое, на что обращается внимание мастера материал собственно рамы, подоконник должен с ней сочетаться. Для пластиковых окон обычно ответ один: соответствующие отливы. А для конструкций, к примеру, из дерева есть разные варианты.
Существует большое многообразие видов: для изготовления наружных подоконников, кроме названного, используют металл, бетон, кирпич, натуральный камень или клинкерную плитку. Проще всего приобрести либо сделать своими руками водоотливы из жести, которые легко покрасить в нужный вам цвет.
Но, независимо от выбранного материала, важно учитывать некоторые параметры:
- — ширина отлива должна превышать расстояние от рамы до поверхности стены примерно на 3 см;
- — длина рассчитывается, исходя из параметров окна и декоративных элементов;
- — плоскость нужно расположить под небольшим уклоном, около 5% это все же водоотлив, и предполагается, что жидкость не скапливается, а стекает;
- — применение для безопасности или в эстетических целях специальных заглушек.
Инструменты
При самостоятельном монтаже могут потребоваться:
- дрель или шуруповерт, а возможно и то, и другое;
- при установке отливов из жести ножницы по металлу;
- саморезы (для разных материалов свой тип);
- маркер, рулетка для измерения или другие устройства;
- при необходимости боковые заглушки.

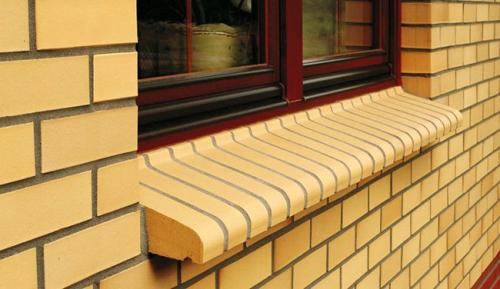

Фотография №2. Отлив из декоративного кирпича
Отливы из кирпича
Для создания эффекта максимальной натуральности (впрочем, так и будет на самом деле), вместе с деревянными окнами можно установить клинкерные водоотливы. Идеально подойдут сюда фасонные изделия, но и неплохим вариантом станет обычный клинкерный кирпич или аналогичная плитка.
Остановив выбор на фасонных изделиях, о формировании уклона можно уже не беспокоиться его закладывают прямо в профиль.
А цветовая гамма клинкерных элементов в целом весьма широка от ожидаемых красных или коричневых до белых или черных.
Фотография №3. Подготовка рамы к установке отлива
Предварительная подготовка
Чтобы избежать возможных проблем, знающие люди настоятельно советуют приобретать растворы заводского изготовления иногда в результате применения самодельных растворов кладка получается неравномерной и есть риск образования высолов. Впрочем, каждый волен выбирать, и при собственноручном приготовлении раствор нужно делать в меру жидким, а цемент брать тот, который не имеет каких-либо добавок, к примеру, извести — гашеной или гидратной.
Далее следует подобрать затирку. Великолепно будет смотреться цвет ее, контрастирующий с оттенком клинкерного кирпича.

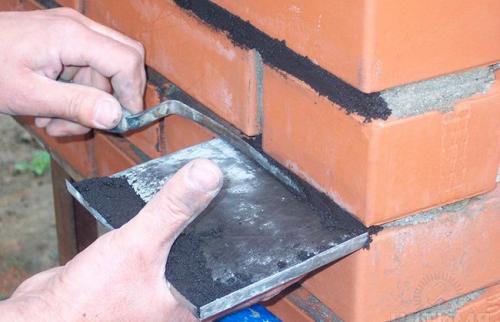

Фотография №4. Затирка высовов
Предварительные работы, как и дальнейшие, необходимо производить при окружающей температуре не ниже 10 C.
Этапы работы
Решение установки клинкерного водоотлива должно быть принято еще до монтажа самого окна, так как для этого типа подоконников нужно оставлять под оконной коробкой расстояние, превышающее толщину клинкера на 2,5 см.
Перед началом кладки основание тщательно выравнивается, очищается от грязи и пыли, после чего смачивается водой.
Одно из важных правил: аккуратность и отсутствие спешки. Ни капли раствора не должно попасть на лицевую сторону кирпича застывает он достаточно быстро, и удалить загрязнение будет проблематично.
Как согнуть отлив под 90 градусов. Как правильно и быстро зарезать отлив на углу
Отливы устанавливаются для того, чтобы защитить постройку от неблагоприятных погодных условий. Благодаря отливам, вода и талый снег стекают на землю, тем самым давая фасаду прослужить гораздо дольше. В основном, отливы изготавливаются из алюминия и оцинкованных листов. Отливы бывают трех видов:- Оконные;
- Для фундамента;
- Для заборов.
Монтаж отливов для фундамента
Цокольный отлив используется в местах, где фундамент встречается со стеной постройки. Отлив не дает воде попасть в место стыка, тем самым защищая фундамент от преждевременного разрушения. Обычно отливы подбирают в цвет стен здания. полимерное покрытие отливов защищает их от коррозии и повреждений. Отливы можно изготовить по чертежам заказчика, строго в таких размерах, которые нужны по плану.
Чтобы осуществить монтаж отливов своими руками, вам понадобятся:
- Шуруповерт (насадка PH2);
- Плоскогубцы жестянщика;
- Ножницы по металлу;
- Монтажная пена с низкой степенью расширения;
- Саморезы пресс-шайба 16 мм или дюбель гвозди.
Можно начинать монтаж отлива фундамента после облицовки цоколя, но перед отделкой стен. Вам необходимо выровнять цоколь по уровню, чтобы избежать перегибов отливов, а также очистить цоколь от пыли и остатков смеси. Для того, чтобы уменьшить шум, рекомендуется проклеить вибропоглощающую ленту по всему периметру цоколя. Саморезы или дюбель гвозди помогут вам прикрепить отлив к стене. Угол у отлива должен быть не менее 110˚. На стыках необходимо использовать битумную мастику или силиконовый герметик. Все углы формируются из одного отлива. В
Чтобы правильно произвести монтаж отлива для фундамента своими руками, мы советуем вам посмотреть видео, в котором четко и детально описаны все главные этапы этой, на первый взгляд, легкой работы.
Конечно, можно произвести монтаж отливов своими руками, но лучше всего заказать монтаж у профессионалов с многолетним опытом работы по всей Беларуси.
Цены и список выполняемых работ можете посмотреть здесь .Как отрезать отлив под 45 градусов. Как обрезать отлив под углом
Но выход есть, даже два выхода:
Первый, если можно так выразится — научный. Скачать книгу-справочник Учаева П.Н. и др. «Жестяницкие работы», изд. «Машиностроение», 1989 г. В ней подробно рассмотрены методы раскройки листового желелеза, со схемами, рисунками и чертежами. В сети она есть в свободном доступе.
Второй — практический — нарезать из тонкого картона полосы требуемой ширины, а затем прикладывая по месту, подогнать их так как нужно, с помощью обычных ножниц и клея (подклеивать, если обрезали лишку). После того, как отливы будут сделаны из картона (из опыта, обычно это занимает где-то пол часа на один стык, если не торопиться), используя их как шаблон, без проблем можно повторить то же в жести.
Второй вариант займет меньше времени, но первый целесообразен, если подобные работы Вы планируете выполнять не один раз. Тогда навык раскроя по расчетам будет полезен.
Да и еще, стоит сразу решить, соединять углы швом, или просто уложить с нахлестом, чтобы предусмотреть необходимый размер припуска и его форму.
6 комментариев
Олег
Спасибо за ответ! Второй вариант я уже применял. Математика-расчёты, геометрия и черчение-раскрой на бумаге и на картоне, всё получается. Я предполагал, что-то попроще… Но из Ваших подсказок тоже нашёл полезные ответы… Это — картон на месте, а уж потом на железе. Это будет точнее. Спасибо!
Евгений Морозов, эксперт ЧНМ
Увы, но проще ничего не придумано. Главная проблема, что детали не лежат в одной плоскости, и угол между ними может «гулять» в достаточно широком диапазоне. Средствами начертательной геометрии такие расчеты достаточно просто решаются, но она сама по себе достаточно сложна для восприятия.
Олег
Шаблон у меня сделан давно из бумаги. Расчёты-математика, изображение на листе бумаги — черчение и геометрия… Я думал, что что-то может быть проще. Но, так или иначе, я подчерпнул пользу из ответа- это картон по месту… Спасибо!
Как сделать отлив под 90 градусов. Отливы на фундамент деревянного дома: установка для цоколя, фото
В обустройстве собственного дома любой, даже самый, казалось бы, незначительный элемент способен повлиять на результат вашей работы и ее внешний вид. Не являются исключением и отливы на фундамент деревянного дома, которые наравне с уголками на откосах, напольными и потолочными плинтусами, подоконными досками и прочими деталями способны придать аккуратности вашему дому и ремонту в нем.
Деревянный дом с отливом
Завершающей частью отделки является установка отливов на фундамент деревянного дома. Отображающие внешний вид того, как выглядят отливы на фундамент деревянного дома фото, красноречиво говорят о целесообразности выполнения подобного улучшения вашего жилья.
Обратите внимание! Отливы для цоколя фундамента деревянного дома прекрасно защитят ваше жилье от губительного воздействия негативных погодных условий и осадков, которые могут собираться на определенном уровне. Перед тем, как установить отливы на фундамент деревянного дома, учтите, что они с одной стороны примыкают к стене дома, с другой немного выходят за границы фундамента, как бы свисая за его пределы
В большинстве случаев эти элементы изготавливаются из металла, который покрывается защитной пленкой из полимера
Перед тем, как установить отливы на фундамент деревянного дома, учтите, что они с одной стороны примыкают к стене дома, с другой немного выходят за границы фундамента, как бы свисая за его пределы. В большинстве случаев эти элементы изготавливаются из металла, который покрывается защитной пленкой из полимера.
Чаще всего отливы приобретают или заказывают у мастеров, однако, узнав, как сделать отлив на фундамент деревянного дома самостоятельно, возможно вы захотите сделать его сами.
Вручную отливы делаются из:
- меди;
- оцинкованного металла;
- бетона (в редких случаях, поскольку они чаще всего играют роль подпор, обладая тяжестью почти в 20 кг).
Основной тип изготавливаемых своими руками отливов – радиальные. То есть, такие элементы полностью повторяют все особенности силуэта дома.
Отлив на сгибе стены
Рекомендации относительно изготовления
В том, чтобы самостоятельно выполнить отливы для фундамента своего дома, нет ничего сложного или невыполнимого. Для этого вы должны взять листовой металл и нарезать его на полосы необходимой ширины.
После чего следует загнуть их по уровню. Чтобы это сделать, нужно выполнить разметку, уложить лист на угол, постукивая по поверхности металла, загнуть его в нужную сторону.
Обратите внимание! Загибание металла осуществляется с двух сторон. В том месте, где будет примыкание отлива к стене, металлическую полоску необходимо загнуть вверх, при этом она будет более узкой
С другой стороны выполняется загиб вниз.
Схема загиба
Единственный параметр, который будет подвергаться коррекции – это ширина вашего изделия. Поскольку фундамент на фоне здания не так явно выражен, как цоколь, отлив в таком случае может иметь меньшую ширину. Если же вы имеете дело с выступающей частью стены, тогда обратитесь к схеме, которая указана ниже.
Обратите внимание! В этом процессе не последнюю роль играет последовательность ваших действий, поэтому рекомендуется ее не нарушать
Установка и инструментарий
Перед тем, как осуществлять установку отлива, следует проверить все стены дома на отсутствие сколов, каких-либо трещин или других дефектов поверхности. При выявлении изъянов следует зашпатлевать или заделать их при помощи герметика.
Схема установки отлива
Необходимый инструментарий:
- ножовка или же ножницы, применяемые для работы с металлом;
- молоток и пассатижи;
- киянка, выполненная из дерева или резины;
- перфоратор или дрель;
После изготовления отлива необходимо выполнить разметку в тех частях, где будет примыкание к стене дома. При помощи уровня необходимо сверить размер уклона отлива, а затем сделать разметку. Далее наносится линия, согласно которой будет осуществляться монтаж. Для этого вы можете использовать отбивочный шнур, который можно отыскать в ассортименте строительного магазина вместе с таким товаром, как краска.
Размещение доски для жесткости
Не забывайте о замерах ширину и глубины фундамента. А также следите за тем, чтобы закручивание шурупов происходило согласно технологии. Шнур туго натягивается по всей стене с закреплением в двух самых крайних точках. После этого выполняется оттяжка посредине и шнур отпускается. В результате вы получаете ровную полосу.
