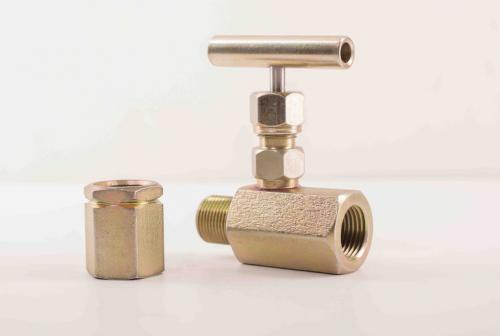

Вентиль высокого давления Игольчатый. Устройство и область применения Игольчатый вентиль состоит из ряда элементов.

Вентиль высокого давления Игольчатый. Устройство и область применения Игольчатый вентиль состоит из ряда элементов.

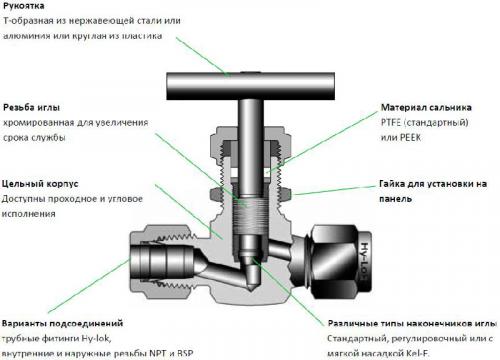

В состав конструкции входят:

1. Корпус с размещенными в нем деталями.
2. Рукоятка. При ее вращении шток совершает возвратно-поступательные движения.

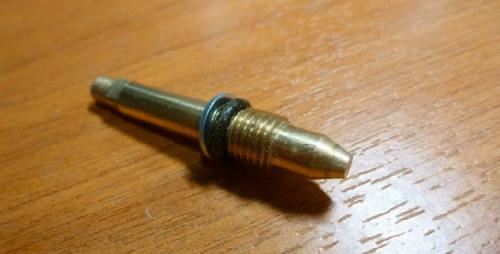

3. Шток со шпинделем. При помощи этих элементов перекрывается подача теплоносителя.
4. Винт стопорный. Обеспечивает крепление прибора к трубопроводу.
5. Сальник. Вставляется в зазор между корпусом и штоком, не дает воде возможности выйти наружу.
6. Гайка сальника.
7. Крышка сальника.

При вращении рукоятки по часовой стрелке шток передвигается по резьбе вниз и перекрывает конусной частью отверстие, через которое проходит вода или газ. Материал основных деталей — нержавейка, исключающая коррозию при соприкосновении с активной средой. Свое название устройство получило из-за игольчатого затвора. Основные детали изготавливаются на высокоточном оборудовании. К их качеству предъявляется особое требование, поскольку им необходимо выдерживать высокое давление жидкости или газа.

Работа проходит как в условиях высоких температур — +560 градусов, так и низких — -60 градусов.

Запорный игольчатый клапан находит применение в различных системах. Особенно он необходим в случаях:

1. Установки впереди манометра. Этот прибор часто нуждается в обслуживании, с его помощью ведется контроль величины давления в системе. Замена или профилактика манометра требует предварительного демонтажа. Для этого движущийся поток перекрывается клапаном на период ремонта элемента.
2. Использования прибора в системах с высоким давлением до 40 мПа. Устройство способно выдержать такую нагрузку, т. к. при его плавном перекрытии не создается больших колебаний давления.
3. Встраивания в систему отопления и использования для стравливания воздуха.
4. Применения в автомобильных карбюраторах.
5. Установки в дистилляторы воды.

Вентиль высокого давления Игольчатый на 400 атм. Назначение и применение

Игольчатый вентиль является частью запорно-регулирующей арматуры. Такие вентили устанавливают на трубопроводы, имеющие жидкую, вязкую или газообразную внутреннюю среду. От других типов вентилей их отличает строение нижней части штока, непосредственно запирающей просвет. Игольчатый вентиль имеет шток, суженный книзу, что делает его похожим на иглу.

Состоит вентиль из следующих частей:

• Корпус, в который помещены движущиеся детали;
• Рукоятка — поворотная деталь, с помощью которой приводится в движение шток;
• Шток со шпинделем — движущаяся часть, которая перекрывает просвет;
• Установочный винт — приспособление, необходимое для крепления механизма к трубе;
• Сальник — уплотнитель, который находится между корпусом и движущимися частями, отсутствует в сильфонных кранах.

Принцип работы игольчатого вентиля прост: при вращении рукоятки по часовой стрелке приводится в движение шток со шпинделем, шпиндель при этом ввинчивается в резьбу корпуса и перекрывает просвет. При вращении в обратном направлении шток поднимается и просвет освобождается. Такие детали устанавливают на трубопроводах как маленького, так и большого диаметра.

Это интересно! Отличительной особенностью игольчатого вентиля является строение его шпинделя, который конусообразно сужается книзу. Его нижняя часть получается острой и напоминает иглу. Еще одна особенность этого механизма — способность выдерживать значительное давление рабочей среды.

Игольчатый вентиль применяют в системах любого предназначения. Незаменим он в двух случаях.

1. Первый — это регулирование потока перед манометром. Манометр — это устройство, предназначенной для измерения давления в системе. Он нуждается в периодическом техническом обслуживании. Кроме того, иногда манометры выходят из строя и приводят к разгерметизации системы. Перед манометром устанавливают игольчатый вентиль, который плавно перекрывает поток в случае необходимости. Это обеспечивает герметичность в системе, даже при неисправном манометре ли во время его обслуживания.
2. Второй случай, когда игольчатый вентиль незаменим, — это трубопроводы с высоким давлением внутренней среды. Это устройство способно выдерживать высокое давление. Некоторые виды игольчатых вентилей предназначены для работы при давлении до 40 МПа. Устройство позволяет плавно перекрывать поток, не допуская больших колебаний давления в системе.

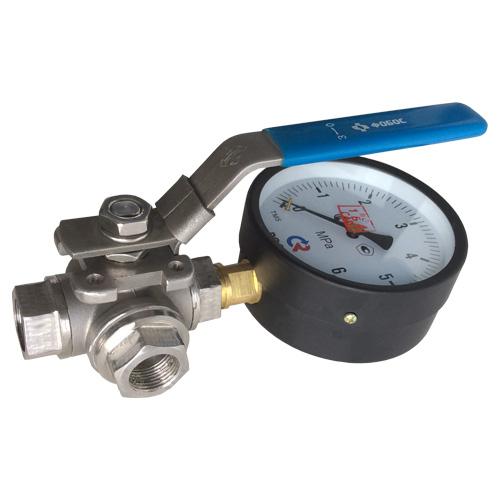

Для чего нужен трехходовой кран между сосудом и манометром. В каких случаях используют такое устройство, как трехходовой кран для манометра

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров мастера сантехники используют при монтаже трубопроводов пара, горячей и холодной воды.

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Для чего нужен манометрический кран

Установка трехходового манометрического клапана преследует следующие цели:

• Возможность проверить прибор, подключив к нему контрольный манометр;
• Возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• Возможность отключить манометр от системы;
• Возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

• Направлять рабочую среду из магистрали в манометр;
• Направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• Производится сброс давления на измерительном устройстве при закрытом трубопроводе;
• При неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

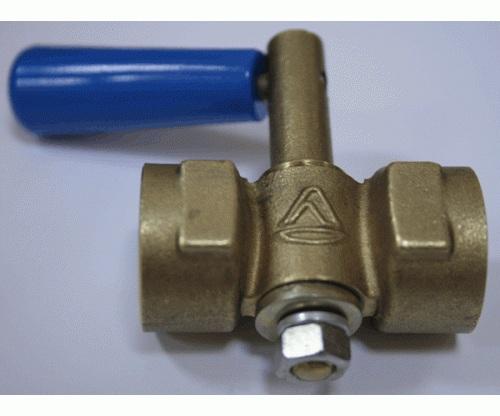

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

• С обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
• С одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
• Аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;
• Резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

• Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
• Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

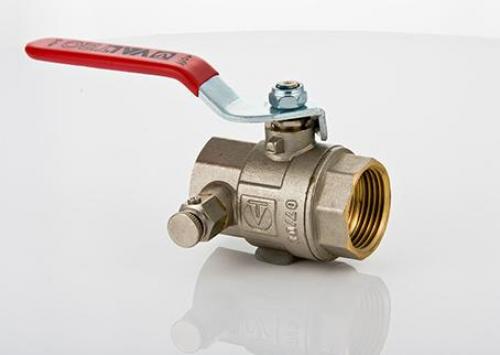

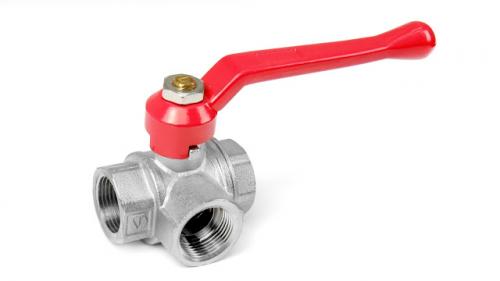

Шаровый кран с дренажом

Она имеет множество преимуществ перед аналогами:

• Простота самой конструкции;
• Высокая степень герметичности;
• Небольшие габариты;
• Простота монтажа и легкость использования;
• Элементарные проточные зоны, не имеющие зон скопления сора;
• Возможность применения в вязких или застойных зонах.

Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.

Установка и обслуживание

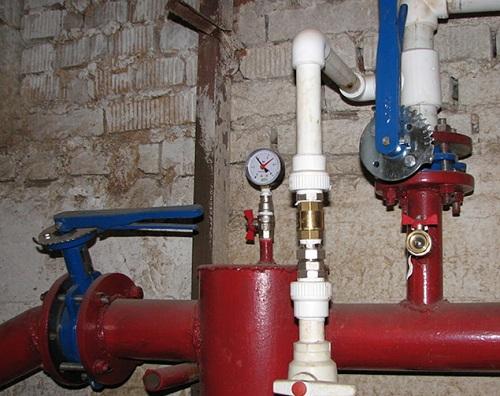

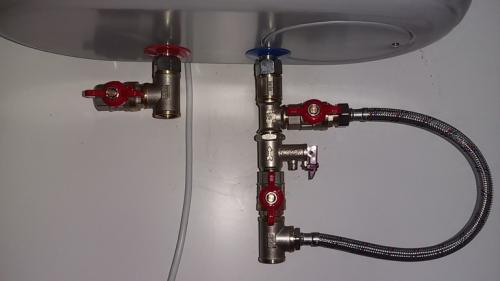

Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, обратный клапан и прочее.

Резьбовые соединения обматываются фум лентой или и прикручиваются к трубе.

Источник: https://postroivsesam.info/stati/manometr-s-trehhodovym-kranom-princip-raboty-standartnogo-trehhodovogo-krana-dlya-manometra

Вентиль высокого давления Игольчатый чертеж. Игольчатые клапаны (вентили) запорные в Самаре

Завод «Динамика» занимается производством клапанов игольчатых для современных трубных магистралей высокого давления, импульсных линий трубопроводов, технологических линия контроля производственных процессов. Предприятие-производитель с большим опытом поставок запорной арматуры высокого качества с использованием в производстве комплектующих и материалов отечественного поставщиков.

ООО «Динамика» - предприятие-производитель игольчатых вентилей высокого давления под собственной торговой маркой «Dinamika». Применение современных технических решений и собственные современные производственные мощности позволяют предлагать качественную продукцию по доступным ценам.

Предприятие с собственной конструкторской базой, ведёт постоянные изыскания в сегменте комплектации промышленных объектов с комплексным обеспечением комплектующими подключения к трубопроводам и технологическому оборудованию КИПиА. На текущий момент в реализации находиться более 1000 наименований продукции, относящейся прямо и косвенно к монтажу контрольно-измерительного оборудования на трубопроводы разнообразного назначения. К поставке из наличия предлагаем клапаны игольчатые более 200 конфигураций в комплектации с сопутствующим фитингом различных типов под монтаж на трубопроводы, включая бесшовные стальные трубки, ниппельные и обжимные соединения, бобышки и штуцера, переходники и фланцы.

Качество продукции подтверждается полным пакетом разрешительной документации, ТУ, сертификатами, соответствиями регламентам и обеспечивается гарантиями производителя сроком от 18 месяцев до двух лет

Игольчатые вентили изготовлены согласно ТУ 3742-001-27844275-2014 (клапаны запорные игольчатые Ду6 – Ду40), соответствуют техническим регламентам Таможенного Союза по стандарту EAC (ТР ТС 010, 012, 032).

Внимание, на текущий момент действует спецпредложение на игольчатые клапаны!
Специальные цены действительны пока продукция представленная в спецпредложении в наличии.

Применение игольчатых клапанов (вентилей)

Эксплуатационные свойства игольчатых клапанов делают сферу их применения довольно специфичной и узкой, в отличии от широкого назначения общепромышленных запорных вентилей.
Особенности и места применения игольчатого вентиля:

• Игольчатые клапаны прежде всего это запорные устройства высокого давления для трубопроводов малого диаметра от 6 до 40мм с применением в химической, нефтедобывающей, перерабатывающей промышленности, на ёмкостном оборудовании производств.
• За счет простой конструкции запорного элемента, малого прохода в сечении не более 12мм и уплотнения в затворе «металл по металлу» обеспечивают высококачественную герметичность при повышенном давлении и температуре от -60 до 560°С. Используются для оснащения трубных магистралей высокого давления жидких, газообразных рабочих сред различной степени агрессивности и в обширном диапазоне давлений.
• Вентили игольчатые массово применяются на трубных линиях подключения аналитического и технологического оборудования (КИПиА).
• Являются запорными элементами в гидравлических и вакуумных системах, монтируются под манометры и датчики, применяются в отборных устройствах давления, устанавливаются на импульсные трубопроводы систем технологических процессов инженерных коммуникаций.
