Манометр с трехходовым краном. Принцип работы стандартного трехходового крана для манометра

Манометр с трехходовым краном. Принцип работы стандартного трехходового крана для манометра

Трехходовой кран представляет собой устройство, позволяющее упростить эксплуатацию манометра на участке подключения к системе. Основные цели, которые можно достичь с помощью стандартного трехходового крана заключаются в следующем:

• Простое подключение прибора к рабочей среде.
• Сброс давления перед манометром на магистрали, а не только отключение.
• Продувка отвода (сифона) для удаления загрязнений.

Функционально трехходовой кран имеет 3 положения (см. рисунок ниже):

1. С помощью крана в полость измерительного элемента манометра подается рабочая среда.
2. Данное положение позволяет "продуть" систему через вспомогательное технологичесое отверстие. В таком положении прибор будет изолирован от измеряемой среды.
3. Повернув рукоять крана в противоположное направление можно полностью отключить прибор от магистрали и снять его.

Исходя из того, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, можно судить об исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в положение нуля, а при подключении прибора без промедления и резких скачков занимает рабочее положение на циферблате, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился. Чтобы продуть кран, и существует положение сброса.

По типу подключения трехходовые краны изготавливаются по умолчанию с резьбами М20*1,5 и G1/2.

• Трехходовой кран G1/2-G1/2 (внутр.-внутр.)
• Трехходовой кран G1/2-M20x1,5(внутр.-наруж.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр.-внутр.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр.-наруж.)

По методу производства краны разделяются на цельноточенные из латунного шестигранника, литые и краны изготовленные методом штамповки.

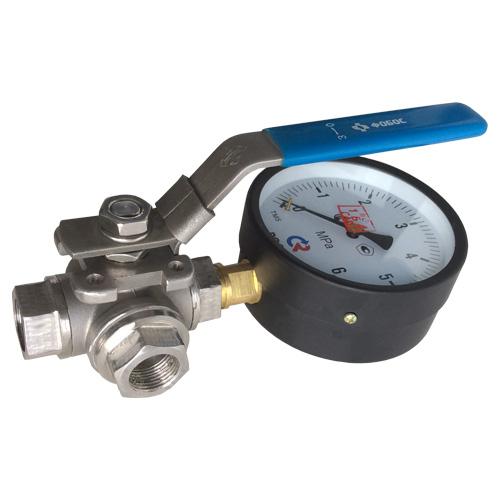

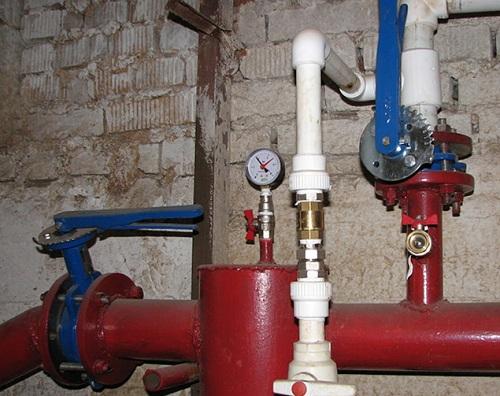

Манометр с трехходовым краном и трубкой-сифоном. В каких случаях используют такое устройство, как трехходовой кран для манометра

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров мастера сантехники используют при монтаже трубопроводов пара, горячей и холодной воды.

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Для чего нужен манометрический кран

Установка трехходового манометрического клапана преследует следующие цели:

• Возможность проверить прибор, подключив к нему контрольный манометр;
• Возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• Возможность отключить манометр от системы;
• Возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

• Направлять рабочую среду из магистрали в манометр;
• Направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• Производится сброс давления на измерительном устройстве при закрытом трубопроводе;
• При неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

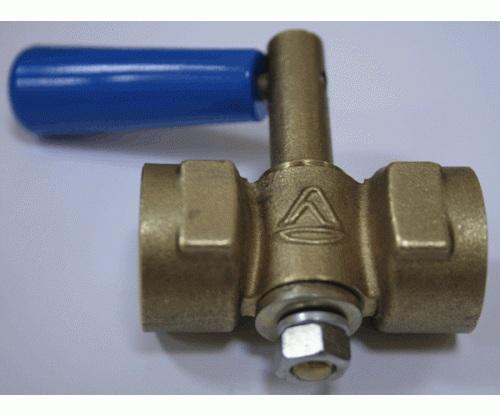

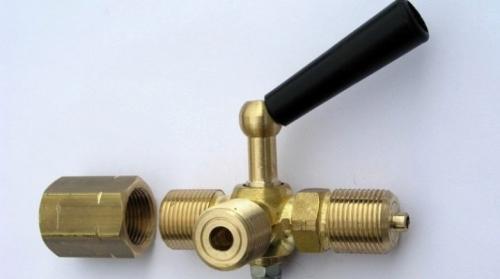

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

• С обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
• С одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
• Аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;

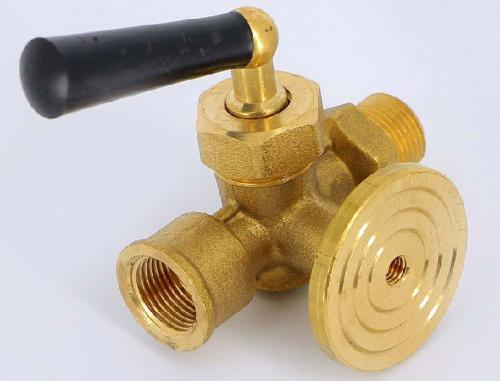

• Резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

• Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
• Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

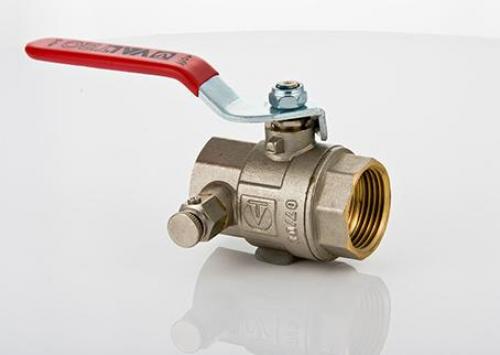

Шаровый кран с дренажом

Она имеет множество преимуществ перед аналогами:

• Простота самой конструкции;
• Высокая степень герметичности;
• Небольшие габариты;
• Простота монтажа и легкость использования;
• Элементарные проточные зоны, не имеющие зон скопления сора;
• Возможность применения в вязких или застойных зонах.

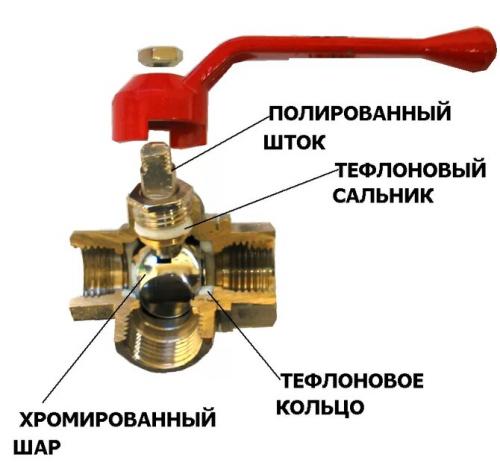

Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

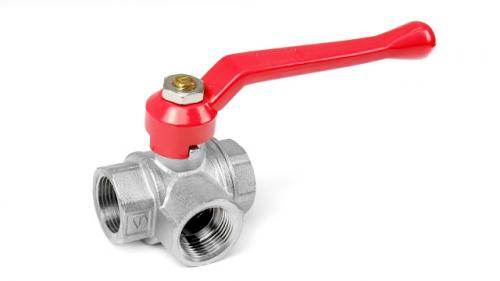

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.

Установка и обслуживание

Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, обратный клапан и прочее.

Резьбовые соединения обматываются фум лентой или и прикручиваются к трубе.

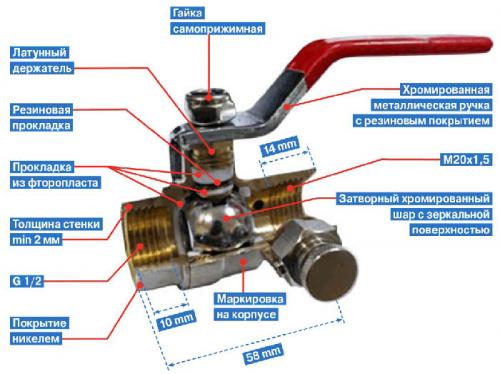

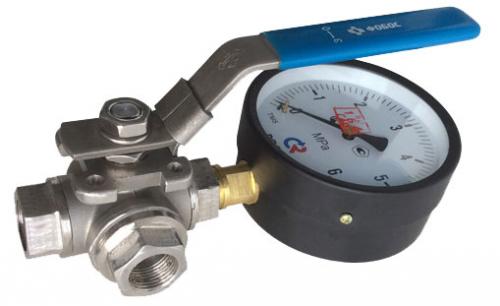

Установка манометра с трехходовым краном. Функции трехходового крана под прибор для измерения давления (манометра)

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

• Кран соединяет прибор с рабочим пространством для замера уровня давления.
• Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
• Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
• Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

• Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
• Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

• Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
• Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

Для чего нужен трехходовой кран между сосудом и манометром. Выбираем трехходовой кран для манометра

В соответствии с актуальными стандартами, включая СНиП, на разных магистралях предусмотрена установка таких сантехнических изделий, как трехходовой кран. И в первую очередь речь идет о возможности подключения манометров. Последние представляют собой неотъемлемые элементы трубопроводов для холодного и горячего водоснабжения, а также систем отопления.

Сам измерительный прибор предназначен для контроля давления, а вентиль указанного типа отвечает за его корректную и безопасную работу. Именно поэтому актуальны запросы на тему: «правильно выбираем трехходовой кран».

Описание и назначение

Надежный запорный механизм трехходового типа, выполненный из качественных материалов, должен быть обязательной составляющей некоторых магистральных систем. Прежде всего такое устройство позволяет специалистам быстро выполнять проверки и получать необходимые данные. На данный момент эти краны широко и успешно применяются в случаях, когда необходимо:

• своевременно отсоединить манометр;
• сбросить давление в системе непосредственно перед измерительным прибором, что позволит предотвратить так называемое залипание стрелки;
• продуть отвод;
• устранить загрязнения.

Главная задача кранов описываемого типа – это смешивание или же, наоборот, разделение потоков. Анализируя актуальность подобных функций, необходимо обозначить важные моменты.

• Помимо водопроводов, тройники представляют собой обязательный элемент газовых магистралей, а также фонтанных систем, оснащенных манометрами.
• Трехходовики устанавливают в системах горячего водоснабжения, оборудованных бойлерами.
• Одной из основных частей современных энергоэффективных систем отопления является термостатический смеситель. Эти сантехнические устройства монтируют на двух контурах параллельно, что, в свою очередь, позволяет быстро корректировать степень нагрева. В итоге получается обеспечить необходимую температуру при исключении риска перегрева батарей. В итоге описываемый вид арматуры можно с уверенностью назвать эффективным терморегулятором.

Сейчас рассматриваемые виды кранов, включая кнопочные и со спускником, широко используются специалистами в самых разных отраслях. И речь в данном случае идет как о промышленности, так и об аграрной сфере. Такими изделиями комплектуется большой спектр оборудования самого разного назначения: от бытовых стиральных машин и авто до сложнейших инженерных систем.

Источник: https://postroivsesam.info/stati/kran-dlya-manometra-so-spusknikom-kran-sharovyy-so-spusknikom

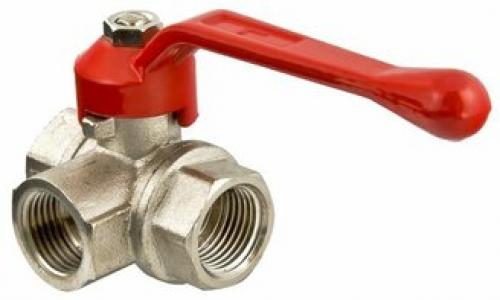

Трехходовой кран принцип работы

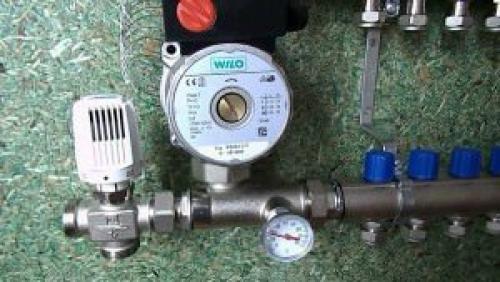

Устройство и принцип работы трехходового крана для отопления

Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды.

Тройник применяется:

1. в системах водоснабжения горячей водой;
2. в контурах отопления;
3. в системах водопровода.

Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

1. Компактный размер.
2. Высокий уровень функциональности.
3. Простота в использовании и техобслуживании.
4. Хорошая степень герметичности затвора.
5. Длительный период использования.
6. Низкий уровень гидравлического отпора.
7. Отсутствие зон застоя.
8. Легкий монтаж.
9. Нет необходимости в ежедневном уходе.
10. Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

Недостатки крана с тройным ходом

К минусам относят:

1. Заклинивание вентиля из-за некорректной эксплуатации.
2. Дешевые изделия очень быстро выходят из строя.
3. Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

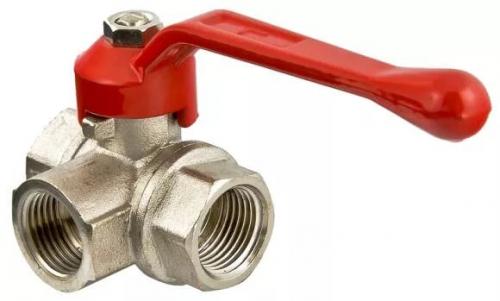

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок.

Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.

Тройник обладает и дополнительными характеристиками:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

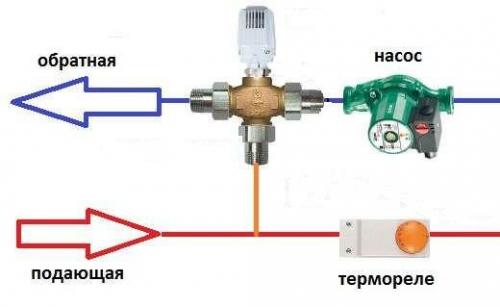

Схема включения трехходового клапана в систему отопления

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды.

Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков.

Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех.

В соответствии с положением установки и ее подключения подразделяют две функции:

1. смешивание потоков холодной и горячей воды;
2. разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

1. вентиль открыт наполовину – у выходящего потока средняя температура воды;
2. вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
3. вентиль закрыт – в выходящий поток идет только холодная вода.

Важно! Тройник не перекрывает подведенные к нему потоки, а лишь перенаправляет воду с одного входа к одному из выходов. Одновременно можно перекрыть или один из выходов, или наполовину оба.

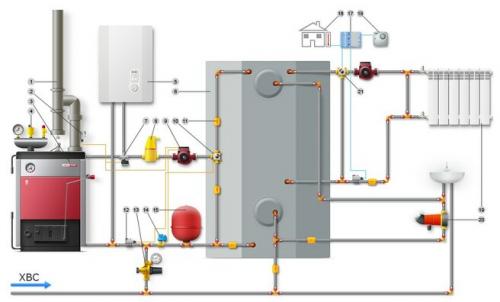

Схема отопления трехходового крана с котлом

Разновидности кранов

Классификация изделия по разным признакам:

1. В зависимости от вентиля, различают:

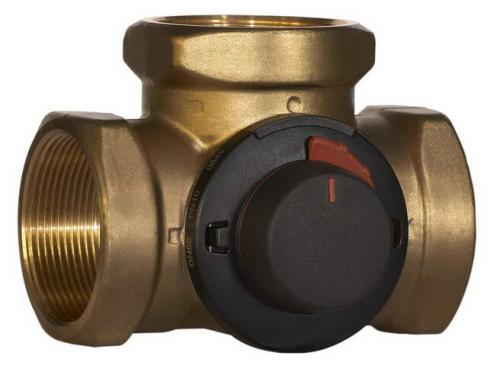

   • Регулирующий. Он оборудован электромеханическим устройством,открывающим нужные клапаны, и шток с ручной или автоматической регулировкой.
   • Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Его устанавливают на системы с низким давлением.
2. По материалу изделия:
   • Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
   • Углеродистая сталь – прекрасная альтернатива латуни.
   • Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
   • Бронза – материал с длительным периодом эксплуатации.
3. Для системы отопления используют такие виды, как:
   • С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
   • С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды.
