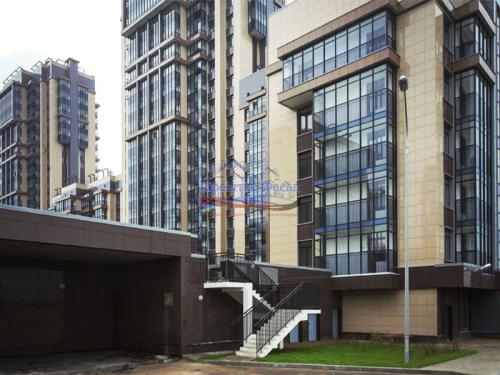

Вентилируемые фасады из керамогранита технология монтажа. Монтаж фасада из керамогранита

В основном установка таких фасадов не легкое дело, а монтаж вентилируемого фасада из керамогранита должен выполнятся специалистами. Правильная технология монтажа фасада из керамогранита имеет шесть этапов. Их нужно проходить в чёткой последовательности, соблюдать рекомендации специалистов.

Схема монтажа сайдинга из керамогранита

Первый этап: подготовка

Нужно понимать, что вентилируемый фасад из керамогранитных плит является сложным системным комплексом, поэтому инженеры побеспокоились о составлении списка подготовительных работ, порядок которых закреплён законодательством в нормативных требованиях «Организация строительного производства».

Прежде всего, нужно подумать о безопасности жизни, здоровья людей, проходящих мимо здания и своих рабочих. Для этого:

устанавливается разметка границ зоны риска на расстоянии 3 метра от постройки;
все материалы и место сбора конструкций размещаются только внутри этой зоны;
в сложных погодных условиях откладывать монтаж;

«Помните! Сильный ветер и низкая температура означают, что вам придётся установить вентфасад из керамогранита позже, когда будет хорошая погода.»

максимально точно придерживайтесь СНиП III – 4–80.

Такие советы больше касаются работ с многоэтажными конструкциями, но при монтаже вентилируемого фасада из керамогранита в своём жилище тоже желательно выполнять технику безопасности, чтобы не навредить себе или жильцам.

Второй этап: определение точек для установки кронштейнов

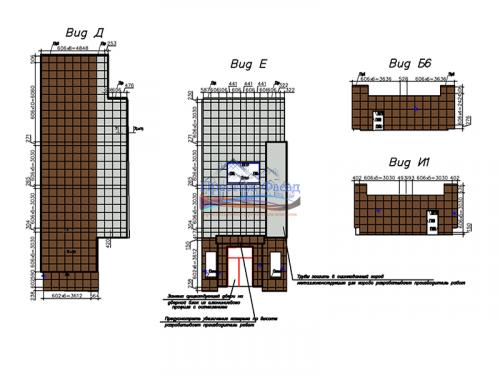

Для разметки мест установки кронштейнов, внимательно изучите техническую документацию — её нужно делать строго по проекту, разработанному инженерами. Она проводится в два этапа:

Определяются линии для маяков:Нижняя горизонтальная — их крайние точки определяются нивелиром, отмечаются несмываемой краской. С помощью лазерного уровня и рулетки отмечаются промежуточные точки для кронштейнов. Две крайние вертикальные по фасаду — с парапета опускаются отвесы и по крайним точкам горизонтальных линий проводятся вертикальные.
Точки установки кронштейнов отмечаются несмываемой краской.

Третий этап: монтаж

Инструкция для монтажа кронштейнов:

Воспользуйтесь перфоратором и сделайте в стене отверстия.
Установите паронитовую прокладку.
С помощью дюбеля и шуруповёрта установите несущие кронштейны.

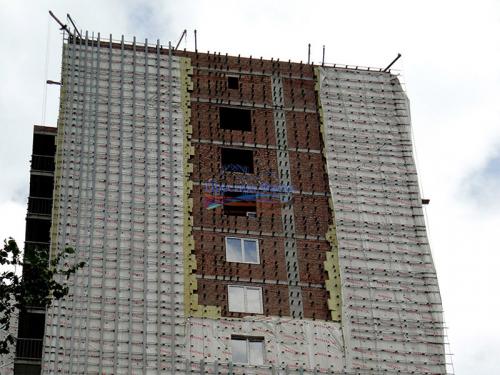

Четвёртый этап: теплоизоляции и ветрогидрозащита

На этом этапе установки системы вентилируемого фасада керамогранита выполняются следующие работы:

Через прорези навешивается плита утепления.
Навешиваются и временно закрепляются полотнища ветрогидрозащитной мембраны. «Помните! При монтаже вентилируемых фасадов из керамогранита соблюдайте нахлест полотен не менее 100 мм»
Высверлите через неё отверстия в стене для установки тарельчатых дюбелей;
Выполните монтировку плит на стартовый профиль или цоколь;
Навешивайте плиты снизу вверх по горизонтали в шахматном порядке, подрезая их по мере необходимости; «Помните! Нужно следить, чтобы между плитами не оставалось щелей.»

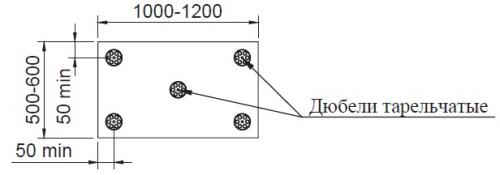

В случае двухслойного утепления на плите закрепляется два и более тарельчатых дюбеля, а плиты крепятся аналогично однослойному утеплению.

Пятый этап: установка направляющих

Установка вертикальных направляющих профилей на регулирующие кронштейны:

Профиля устанавливаются на опорные и несущие кронштейны;
С помощью заклёпок профиля фиксируются к несущим кронштейнам;
Устанавливаются противопожарные отсечки.

Шестой этап: облицовка

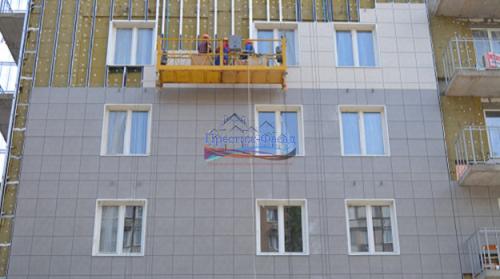

Установка керамогранита для вентилируемых фасадов производится в таком порядке:

С помощью электродрели размечаются отверстия для кламмеров.
Придерживаясь чертежей, установите кламмеры. Используйте заклёпки для прикрепления к каркасу. Для монтажа пользуйтесь самонарезающими винтами.

Одновременно монтаж керамогранита делается одним из следующих способов:

без заметного шва — керамогранит присоединяется горизонтальным пропилом на фасад к двум направляющим. Кроме того, это уменьшит нагрузку;
с заметным швом — в сравнении с предыдущим, более простой в исполнении.

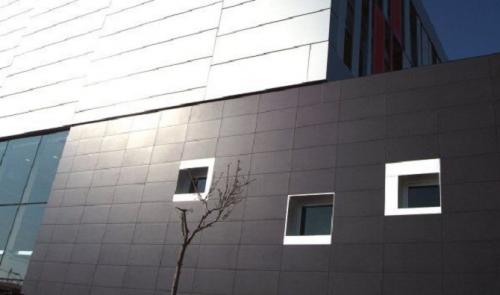

Вентилируемый фасад из керамогранита. Что такое керамогранитная плитка для фасада

Прежде чем выполнить облицовку фасада керамогранитом, следует ознакомиться с его особенностями, преимуществами и недостатками. Этот материал по внешнему виду нисколько не отличается от натурального гранита, в его основе только натуральное сырье, а цена гораздо ниже, чем у природного собрата.

Такая отделка для дома отличается долговечностью, прочностью, устойчивостью к истиранию, повреждениям и возникновению царапин. Керамогранит отлично подходит для облицовки фасада по той причине, что он хорошо противостоит различным повреждениям, в том числе, механическим и отлично справляется с негативным воздействием внешних факторов.

Отличие от других видов фасадной плитки

Керамогранит для вентилируемых фасадов часто сравнивается с классической керамической плиткой и натуральным камнем. Если проводить сравнение с натуральным аналогом, то первое, что необходимо выделить – выгодная стоимость. Но цена не отражается на характеристиках.

При сравнении с натуральным камнем керамогранит не уступает в вопросах прочности и надежности. В вопросе идентичности образцов керамогранит выигрывает у натурального камня, так как последний формируется в природных условиях, а значит, имеет разные оттенки, определенное количество прожилок и разную текстуру от образца к образцу. Все это удается контролировать при производстве керамогранита, а значит, фасад получается более эстетически привлекательным.

Отделка дома керамогранитом выигрывает у технологии, которая предусматривает использование обычной керамики. У первого варианта несравненная прочность, механическая стойкость и уровень водопоглощения, который не превышает 0,05%. У керамики этот показатель достигает 10%. Из этого следует выделить, что облицовка фасада керамогранитом более практична и долговечна, чем отделка дома керамической плиткой.

Преимущества и недостатки

Мало того, что керамогранит на фасаде смотрится очень привлекательно, он имеет множество дополнительных преимуществ. Во-первых, материал хорошо защищает стены от внешних негативных факторов и разрушения. Во-вторых, внутри помещений после такой отделки создается комфортный микроклимат благодаря утеплению внешних стен. В-третьих, дом обретает качество пожаростойкости. Фасад отлично отталкивает грязь, а уход за гладкой поверхностью не представляет сложностей.

У фасадной плитки из керамогранита, как и у любого другого отделочного материала, конечно же, есть свои недостатки. Они заключаются в значительной массе изделий, а также во внушительной стоимости материала, хоть цена и меньше, чем у натурального аналога. Но если взвесить все «за» и «против», можно сделать вывод о том, что на первый взгляд внушительный ценник оправдывается долговечностью материала и его привлекательным внешним видом.

Технические характеристики

Вентилируемые фасады из керамогранита обладают такими уникальными свойствами благодаря характеристикам материала. Изделия очень прочны, а также хорошо претерпевают многократные циклы замораживания и оттаивания. Их количество может достигать 200, при этом материал остается без повреждений. Изделия хорошо противостоят термоударам, их за цикл эксплуатации может быть около 20.

Плитка из керамогранита проявляет устойчивость к истиранию и характеризуется износостойкостью. Тепловое расширение материала незначительно и составляет 78х10^-7α. Фасадная облицовочная плитка может реализоваться в глянцевом или матовом вариантах. Изделия могут быть полированными или неполированными. Они устойчивы к воздействию кислот, а в процентном выражении это значение достигает 98 и больше.

Выбирая плитку, следует обратить внимание на устойчивость к загрязнениям. Она изменяется в зависимости от того, какая поверхность — полированная или неполированная. В первом случае материал противостоит загрязнениям с большей эффективностью.

Виды керамогранитной плитки

Керамогранитные плиты для фасада можно классифицировать по внешнему виду и назначению. Изделия могут быть:

техническими;
глазурованными;
матовыми;
полированными;
сатиновыми.

Первые стоят дешевле и используются для облицовки зданий промышленного и технического назначения. Такая плитка имеет еще и более высокую прочность из-за внушительной толщины. Глазурованный фасадный керамогранит имеет специальное покрытие и внешне походит на керамическую плитку. Материал характеризуется износостойкостью и обладает повышенным блеском.

Фасадный облицовочный керамогранит может быть еще и матовым. По внешнему виду он почти не отличается от полированного. Но для создания первого используется специальная глазурь, которая в процессе эксплуатации не теряет натурального вида. Естественным цветом обладает полированная плита, которая на ощупь напоминает натуральный камень.

Вентилируемый фасад из керамогранита узлы dwg. Содержание:

Конструктивные решения примыкания НВФ к оконному проему

Конструктивные решения примыкания НВФ к оконному проему (окно "на выносе")

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу со структурным остеклением

Перечень узлов:

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (отлив)

Горизонтальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (отлив)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием фасадной панели "Минерит" к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием фасадной панели "Минерит" к оконному проему (отлив)и т.д.

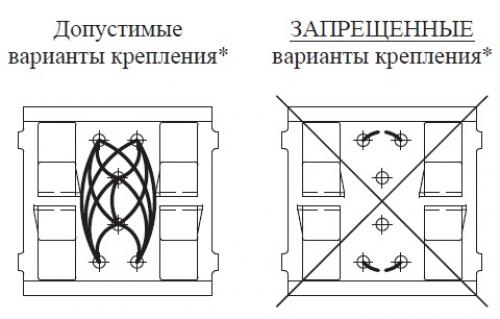

Вентилируемый фасад из керамогранита узлы. Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит — 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

оцинкованные;
алюминиевые;
нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что есть возможность смещения плитки керамогранита влево/ вправо.

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла — каждый кляммер должен быть закреплен как минимум на две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

Если на здание не планируется выполнять проект навесного фасада, проще применить оцинкованную систему, раскладывать и подрезать плитку по факту. Если здание экспертизное, проект вам необходим.

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

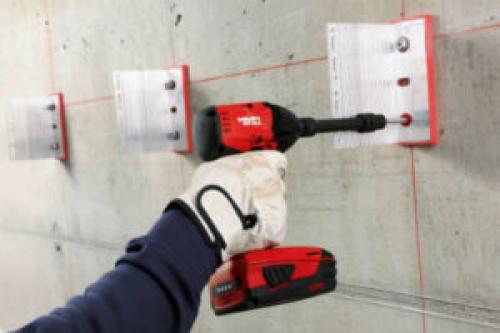

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны . Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:

верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.

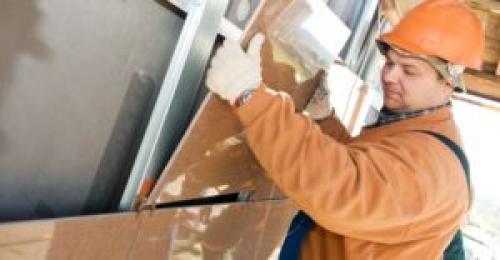

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану . Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах . Нижний слой базальтового утеплителя может быть меньшей плотности — от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.

Монтаж керамогранита на фасад. Правила выбора керамогранита

Покупку материала нужно проводить, принимая во внимание несколько важных моментов:

Использование крупногабаритных плит из керамогранита размером 60 х 60 см позволяет уменьшить количество соединительных швов, визуально придать строению больший размер. Варианты меньших размеров — 30 х 30 или 40 х 40 см, более просты в установке и обладают меньшей массой.
Керамогранитные плиты рекомендуется приобретать с запасом, общий объем должен превышать площадь стен примерно на 10 %.

Одним из основных параметров при покупке керамогранита является его фактура. Наиболее распространенные варианты и их отличия:

Полированная. Характеризуется высоким коэффициентом отражения, плиты — блестящие и гладкие, что следует из названия.
Матовая. Поверхность не полируется и не шлифуется, стоимость минимальна в сравнении с прочими вариантами фактур, обладает высокой твердостью и прочностными характеристиками.
Неполированная. Керамогранит полируется частично, его отражательная способность не превышает 20 %.
Рустикальная. Плиты подвергаются искусственному старению, что позволяет создавать уникальные архитектурные проекты.
Шлифованная. Керамогранит обрабатывается грубыми абразивными материалами.

Многообразие оттенков керамогранита, представленных в продаже, позволяет без труда оборудовать вентилируемые фасады в соответствии с любым дизайнерским решением.

Как рассчитать количество керамогранита для вентилируемого фасада?

При обустройстве вентилируемых керамогранитных фасадов рекомендуется приобретать материал с запасом до 15 %, точное количество определяется в зависимости от угла монтажа плитки по отношению к базовым поверхностям, а также от типа используемого шва.

Основная масса отходов во время строительных работ формируется из-за неоднократной резки и сверления керамогранита. Запасной материал в размере до 2 % от требуемого для выполнения работ объема позволит быстро заменить разбитые плиты и продолжить монтаж без дополнительных поездок по магазинам.

Источник: https://postroivsesam.info/stati/tehnologiya-montazha-ventiliruemogo-fasada-keramogranita-fasady-iz-keramogranita

Мебельные фасады из керамогранита. Керамогранит для производства мебели и столешниц +7 (495) 740-69-24 info@mastershkaff.ru

Присоединяйтесь к нам →

Форум
→
→
мебель из керамогранита технология

Про жизнь, про мебель.

Я себе кухню из керамогранита заказывал. Какая там технология производства, пока что не совсем понятно, но то, что смотрится на порядок лучше даже, чем из натурального дерева - это факт.

Если интересует технология, то можно посмотреть в Интернете есть небольшие ролики.

kuzik:
Если интересует технология, то можно посмотреть в Интернете есть небольшие ролики.

Искал уже, но не нашёл ничего такого.

Вы смотрите всегда на окончательный результат, а не обращайте внимание на технологию. Вы же не технолог, а в первую очередь клиент.

крупноформатный керамогранит отличается чрезвычайной простотой в обработке: материал легко режется, моделируется и сверлится как вручную плиточниками, так и в мраморообрабатывающих, стекольных и прочих мастерских с помощью автоматического оборудования и инструментов для обработки керамогранита, стекла и мрамора. При обработке вручную рекомендуется использовать перчатки, а при обработке машинным способом — перчатки, пылезащитные маски и защитные очки (как при работе на шлифовальном и
сверлильном станках, с фрезерами или шуруповертами).
Если необходимо просверлить отверстия для труб, вырезать отверстия для выключателей или иных элементов, следует использовать только керамогранитные плиты толщиной 3,5 или 5
мм, усиленные на тыльной стороне специальной сеткой из стекловолокна, в
формате до 300х100 см. или двухслойные плиты.

Очень важно подготовить ровную и чистую рабочую поверхность. В этих целях можно использовать крышку поддона для транспортировки плит размером 300x100 см.

domior:
Какая там технология производства, пока что не совсем понятно

Что не понятного, берется основа, из нее выкраивается кухня, по этим же размерам выкраивается керамогранит и на основу клеится керамогранит.

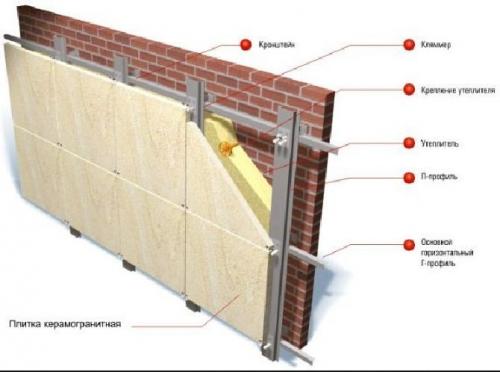

Вентилируемый фасад из плитки. Что такое керамогранитная плитка для фасада

Отличие от других видов фасадной плитки

Преимущества и недостатки

Технические характеристики

Плитка из керамогранита проявляет устойчивость к истиранию и характеризуется износостойкостью. Тепловое расширение материала незначительно и составляет 78х10-7 α. Фасадная облицовочная плитка может реализоваться в глянцевом или матовом вариантах. Изделия могут быть полированными или неполированными. Они устойчивы к воздействию кислот, а в процентном выражении это значение достигает 98 и больше.

Виды керамогранитной плитки

Керамогранитные плиты для фасада можно классифицировать по внешнему виду и назначению. Изделия могут быть:

техническими;
глазурованными;
матовыми;
полированными;
сатиновыми.

Источник: https://postroivsesam.info/novosti/ustroystvo-ventiliruemogo-fasada-iz-keramogranita-montazh-oblicovki

Монтаж вентфасада из керамогранита. Монтаж вентилируемых фасадов из керамогранита

Методика монтажа вентилируемого фасада из керамогранита заключается в проведении работ по облицовке зданий в соответствии с проектной документации по технологии вентфасада. Технология разделяется на несколько функционально важных составных частей:

Проведения работ по проектированию объекта
Разметка и установка подсистемы
Устройство гидроизоляции и утепление
Монтаж специализированных кляммеров для крепления плит
Установка обрамлений
Облицовка вентилируемого фасада керамогранитом

Проектирование

Первостепенно на объекте производится полный комплекс работ по проектированию фасада . Проводится геодезическая съемка объекта, определяются кривизны и недочеты стен монолитной или кирпичной конструкции. После чего инженером производится составление проекта с вырисовкой всех крепежных элементов и составление сборных и монтажных чертежей.

После выполнения этапа проектирования, бригадой монтажников начинается подготовка строительной площадки, включающая в себя сборку высотных строительных лесов или люлек.

Разметка стен

Непосредственно перед началом возведения каркасной системы, необходимо разметить стены здания под несущие кронштейны. Разметка выполняется согласно технической документации, в которой определяется расстояние между несущими кронштейнами при соблюдении которого, несущие элементы системы смогут удерживать элементы облицовки при любых атмосферных условиях.

Монтаж несущих кронштейнов

Установка опорных элементов описывается в альбоме технических решений каждого отдельного производителя. Изначально уже на готовых отметках высверливаются отверстия при помощи перфораторной дрели, после чего производится очистка отверстия от загрязнений и устанавливается несущий кронштейн. На стыке кронштейна со стеной монтируется паронитоваые прокладки, способствующие избеганию мостиков холода. Крепеж осуществляется при помощи анкерных болтов, указанных в проекте вентилируемого фасада.

Утепление

Перед установкой утепляющего слоя, предварительно устанавливаются пожарные отсечки на оконных и дверных проемах, выступающие в роли сдерживающих элементов на случай пожара и распространения огня из окон на облицовку здания. Установка отсечек обязательное условие согласно нормативам строительства. После чего начинается монтаж утепляющего слоя и крепеж его специальными грибовидными дюбелями в предварительно просверленные отверстия. Определяющим моментом является наложение плит утеплителя в шахматном порядке, для предотвращения пропуска холодных потоков внутрь швов. На стыке утеплителя с кронштейном в плитах проделываются прорези, точно в соответствии с размером опорного элемента.

Обрамления и направляющие профили

Следующим этапом монтажа керамогранитных плит является установка на оконных и дверных проемах специальные защитные элементы в виде металлических откосов и оконных отливов , которые способствуют защите оконных и дверных конструкции от промоканий. Так же обрамления выступаю в роли декоративных элементов придающие проемам законченный внешний вид. Выполняются они из оцинкованной стали с полимерным или порошковым декоративным покрытием в цвет облицовки.

После завершения этапа утепления на фасаде устанавливаются направляющие профили. Они могут быть в виде горизонтальной системы либо горизонтально – вертикальной в зависимости от требований по проекту. Важным моментом монтажа профилей является четкое соблюдение горизонтальных и вертикальных линий по стене здания. Это необходимо для того что бы при монтаже облицовки швы были ровными по всему периметру.

Монтаж керамогранита

После выполнения основных этапом монтажа фасадной системы, бригадой монтажников начинается процесс монтажа облицовочных плит на здание. Сборка начинается с нижнего ряда в верх, первый ряд определяется нулевой отметкой геодезической съемки. Для крепежа применяются специализированные кляммеры окрашенные в цвет керамогранита, которые разделяются на:

Стартовые - применяются для крепежа нижней части первого ряда керамогранитных плит.

Источник: https://postroivsesam.info/stati/ventiliruemyy-fasad-iz-keramogranita-tehnologiya-osobennosti-materiala
