Виды дренажных труб. Классификация по виду материала

Полиэтилен. Наиболее распространенный материал для изготовления дренажных труб. Чаще всего продается в гофрированном виде с длиной в бухте до 50 м. Недостаточно термостоек, но это свойство не считается определяющим для трубного дренажа. Сегодня рынок предлагает еще одно оригинальное решение – полимерные материалы дренажные перфорированные немереные длиной без стыков и соединений до 100 м.

Длина изделий из полиэтилена может достигать 100 м Источник trubachom.ru

Полипропилен. Термостоек, прочен, цена выше аналогов из других материалов, используется в дренаже редко.

Поливинилхлорид (ПВХ). Характеризуется высокой сопротивляемостью к агрессивным химическим веществам, высокой прочностью, термостойкостью. Трубы из ПВХ комплектуются фитингами из этого же материала. Наиболее востребованы изделия диаметром 110–200 мм, изготавливаются длиной 6 и 12 м. Характерная особенность: легкая обрезка нужной длины обыкновенной ручной ножовкой по металлу.

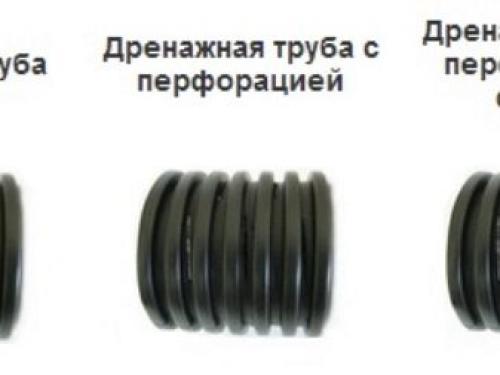

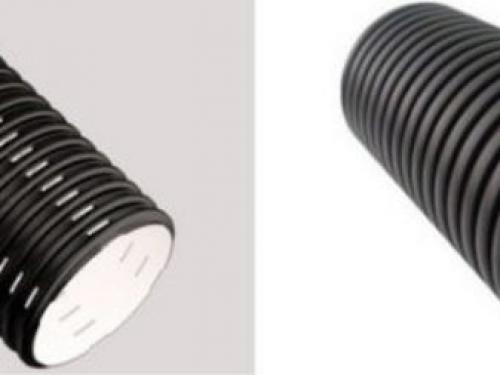

О перфорации

Дренажные трубы для отвода грунтовых вод должны иметь отверстия или прорези, их называют перфорацией. Они устроены для попадания воды внутрь водоотводящей системы. Круглые отверстия имеют диаметр от 1,5 до 5 мм. При необходимости прорезаются отверстия шириной 5 мм, длина их не регламентируется.

Количество отверстий и их расположение не имеют стандартных норм, но прорези в гофре должны располагаться на нижней волне. Часто производители делают отверстия только на одной стороне трубы – при укладке надо обратить внимание, чтобы они находились сверху.

Перфорация может быть выполнена в виде отверстий или прорезей Источник gidroplast.ru

О диаметре дренажных труб

Мало кто из частных застройщиков владеет информацией о глубине залегания и толщине пласта грунтовых вод или оперирует цифрами среднегодовых осадков в месте устройства дренажа.

Поэтому руководствоваться нужно среднестатистическими нормами:

диаметр основного водоотвода должен находиться в пределах от 160 до 200 мм;
дренажные трубы для отвода грунтовых вод для монтажа второстепенных ветвей системы должны быть не менее 110 мм.

Многослойные трубы

Потребность в материалах особой прочности с разнообразными конструктивными решениями и особенностями возникла с востребованностью технологий глубоко заложенных дренажных систем с большими нагрузками на поверхностный слой, в частности, под автотрассами.

Дренажная труба, как работает. Дренажная труба — материалы изготовления

Дренажная труба для дренажа участка или удаления сточных вод прокладывается под землей, где основным негативным фактором является влага, содержащаяся в почве. Поэтому при выборе не рассматриваются в качестве материала изготовления черные металлы и чугун, обладающие низкой коррозионной стойкостью и запрещенные ГОСТ к прокладке в земле без защиты. Также неприемлемым вариантом в силу экономической нецелесообразности является использование для дренажа трубопроводов из цветных металлов или нержавейки, тем более что сложно найти подходящие изделия больших диаметров.

Теоретически дренажную трубу можно изготовить самостоятельно из любой неметаллической трубы, просверлив круглые отверстия или нарезав болгаркой прямоугольные щели в трубной оболочке.

На рынке представлено несколько разновидностей труб для дренажа как из старых классических материалов, так и из современных полимеров. Следует отметить, что многие трубы, изготовленные не из пластиков, готовят для дренажирования ручным способом, прорезая соответствующие проходные каналы в трубных стенках дрелью или болгаркой.

Рис. 3 Трубы и муфты из асбестоцемента

Асбестоцемент

Асбестоцементные трубы применяют для монтажа наружных безнапорных канализационных коммуникаций, коллекторов мелиорации и кабельных линий телефонной связи. Техусловия на асбестоцементные трубы регламентированы ГОСТ 1839-80, согласно которому:

Стандартная длина изделий: 295, 395 см.
Условный проходной размер: 10 — 15 — 20 — 30 и 40 см.
Толщина оболочки: от 9 до 17 мм.

Согласно ГОСТ 1839-80, трубы выпускают без раструбов, для их соединения между собой используют муфты большего размера, рассчитанные на герметизацию стыков при помощи резиновых колец. Многие производители выпускают трубы из асбестоцемента с раструбами, облегчающими и упрощающими процесс стыковки участков прокладываемой магистрали.

Отверстия для воды в трубных стенках могут быть прорезаны в процессе производства или при монтаже изделий, их стандартный диаметр 10 — 20 мм или больше при расстоянии между точками пробивки в 10 — 20 см.

Рис. 4 Хризотилцементные дрены и муфты

Хризотилцемент

Техусловия на трубы из хризотилцемента, изготовленные путем смешивания минераловолокнистой силикатной составляющей — хризотила с цементом, приведены в ГОСТ 31416-2009, его основные положения:

Сферы использования труб: безнапорные канализационные наружные трубопроводы, коллекторы для дренажа в системах мелиорации и магистралях теплосетей, воздуховодные вентиляционные шахты, укладка кабельных линий телефонии.
Также трубопроводы из хризотилцемента применяют для устройства напорных водоподающих и мелиоративных коммуникаций, транспортировки нагретой воды и теплоносителя в системах отопления с температурными параметрами до + 115 °С и номинальным напором не больше 1,6 Мпа (16 бар, атмосфер).
Длина изделий: 295, 395, 500 см.
Условный проходной диаметр: 10 – 12,5 — 15 — 20 — 25 — 30 — 35 — 40 — 50 см.
Толщина оболочки: от 8 до 24 мм.

Согласно приведенному ГОСТ 31416-2009, трубы из хризотилцемента выпускают цилиндрическими, для устройства поворотов, подключения дополнительных веток, перехода на иные размеры использует фасонные детали из стали или коллекторные элементы из бетона с установленными фасонными частями.

Соединение прямолинейных участков производят при помощи муфт из хризотилцемента и резиновых колец (по ГОСТ 5228 или иным актам).

Как и предыдущая разновидность, трубы из хризотилцемента выпускают и с раструбовым соединением, водопроводящие отверстия могут прорезаться как на предприятии, так и монтажниками перед прокладкой магистрали.

Рис. 5 Глиняные и керамические трубы

Керамика (обожженная глина)

Дренажные трубы для проведения мелиоративных работ, изготовленные из глин по обычной технологии или с применением обжига, рассмотрены в ГОСТ 8411-74, где указаны их форма и размерные параметры.

В соответствии с приведенным нормативным документом, изготавливают следующие керамические изделия:

Виды дренажных труб из глины по наружной форме: цилиндрические, шестигранные, восьмигранные.
Внутренний диаметр: от 5 до 30 см.
Длина: 33,3 см или 50 см для диаметров от 10 см (по согласованию с производителем).

Все трубы из глин имеют шероховатые внутренние стенки цилиндрической формы, их укладку производят с защитой стыков фильтрующими материалами. Из-за отсутствия подходящих фасонных изделий глиняный трубопровод обычно монтируют в прямолинейном расположении без боковых отводов и поворотов.

Помимо специальных глиняных, в торговой сети реализуются круглые керамические трубы с раструбовыми патрубками, которые также можно использовать в качестве дренажных после прорезания в их оболочке сквозных щелевых или круглых отверстий.

Как выглядит дренажная труба. Конструктивные особенности

Дренажная система была придумана достаточно давно, но с каждым годом совершенствовалась. Теперь она представляет собой сеть труб, которые находятся в почве и помогают отвести лишнюю влагу с грунта. Это актуально для дачников, особенно в тех местностях, где часто идут дожди, а зимой много снега. При помощи дренажа влага отводится с участка далеко за его пределы.

Дренажная труба, которая используется для таких задач, должна быть сделана из определенного материала, правильно уложена, чтобы иметь необходимый уклон, который будет обеспечивать сток воды в нужном направлении. Такая система укладывается при строительстве дома, на этапе подготовки фундамента и при планировке огорода. Внешние показатели таких труб отличаются от обычных, потому как верхняя часть усеяна мелкими отверстиями, через которые влага и поступает из почвы внутрь.

Различаются два основных вида труб:

с перфорированными отверстиями;
обернутые при помощи фильтрующих материалов.

В зависимости от отверстий в трубах они могут быть:

всасывающими;
собирательными.

Если перфорация труб полная, то отверстия в 1,3 мм расположены относительно окружности трубы через каждые 60 градусов, но в случае с частичной перфорацией сверху трубы есть только три отверстия. Проделываются эти дырочки в местах складок, гофр, что помогает сделать конструкцию более долговечной. Если дренажная система устанавливается неглубоко под землю, то материалы для нее могут быть однослойные с дренажем, где класс жесткости будет 2-4кН/м2.

В случае более глубокого погружения системы в грунт нужно использовать двухслойный тип изделий, которые обладают более прочными характеристиками. Такая двустенная конструкция будет иметь красный цвет с диаметром в 110 мм и длиной в 6 метров.

В случае, если есть риск сильного засорения дренажных канальцев песком и другими веществами, можно использовать дополнительный фильтр, который будет препятствовать проникновению инородных предметов в трубу.

Занимаясь укладкой дренажа, важно соблюдать нормы и правила этого процесса. Работа начинается с создания чертежа системы, согласно СНиП которая будет располагать информацией о:

колодцах и трубах утепления;
уклоне дренажной системы;
размере и диаметре труб;
материале, который используется в качестве крепежа.

Эти данные помогают утвердить смету и проект, который утверждается на государственном уровне. Кроме СНиП, важно учитывать еще и ГОСТ 1839-80, где есть указание на то, что:

закладка дренажных труб относительно грунтовых вод не должна превышать показатели в 70-150 см;
траншею нужно выкапывать шириной в пределах 25-50 см;
укладка дренажа производится под уклоном метр на 2 см;
установка септиков помогает контролировать работу системы и количество сточных вод;
необходима укладка утеплителя на дно траншеи;
формирование дренажной системы, которой можно полноценно пользоваться.

Распределительная трубка дренажной системы может иметь разный внутренний диаметр – 50, 110 и 160 мм. Еще одним важным элементом в конструкции являются щелевые колпачки, которые помогают распределить поток влаги в фильтрах. Они эффективны при очистке сточных вод, на илистой территории, а также для аэрации воды воздухом. Бывают варианты с двусторонним, верхним и с нижним щелевым колпачком, которые делают из стали с диаметром 70 и 100 мм.

Производство дренажных труб не стоит на месте, и на данный момент существуют такие разновидности данных изделий:

пластиковые;
с фильтром из кокоса;
хризотилцементные, они же бетонные, сделанные при помощи особого цемента и асбестового волокна.

Благодаря наличию вариантов для каждой задачи можно выбрать правильное оборудование, что обеспечивает лучший результат.

Устройство дренажной трубы. Дренажная труба своими руками - устройство и монтаж на примерах

1.
2.
3.
4.

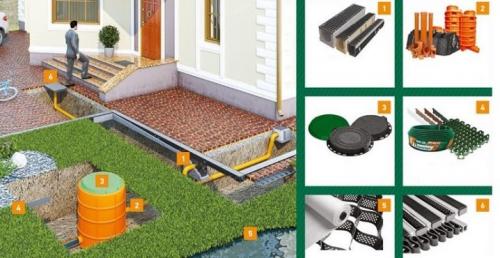

Без строительства дренажной системы невозможно благоустроить приусадебный участок, грунтовые воды на котором залегают на небольшой глубине. Благодаря дренажу происходит сбор и отведение излишков влаги, которая способна создать владельцам немало проблем, вплоть до разрушения фундамента строений. Основным элементом системы является труба, при этом дренажная труба своими руками может быть и уложена.

Специалисты рекомендуют выполнять монтаж дренажных труб на этапе строительства дома. В противном случае могут пострадать уже готовые лужайки и зеленые газоны, а также фундамент здания.

Проблем с тем как сделать дренажную трубу самостоятельно не должно возникнуть, поскольку выполнить такую работу может каждый домашний умелец. Кроме этого владельцу земельного участка необходимо правильно выбрать материал и в процессе обустройства системы четко следовать инструкциям.

трубы для дренажных конструкций

приобретая все необходимые материалы, нужно учитывать вид дренажной системы, которую планируется построить. она может быть открытой (поверхностной) или закрытой (глубинной).

Глубинные системы . Предназначаются для отведения избыточного количества грунтовых вод. При прокладке закрытых магистралей используют дренажные трубы с перфорацией .
Поверхностные системы . Их назначение заключается в сборе атмосферных осадков, для чего на участке выкапывают траншеи (канавы).

Особенности дренажных труб для закрытых систем

Когда строительные работы выполняются самостоятельно, следует обращать внимание:

на диаметр трубы;
на размер и форму отверстий, благодаря которым внутрь трубы проникает вода;
на материал изготовления.

Для прокладки дренажной магистрали в настоящее время чаще всего задействуют полимерные трубы. В отличие от керамических и асбестоцементных изделий, они более легкие, простые в монтаже и способны прослужить более 50 лет. Важное преимущество полимерных труб – у них гладкая внутренняя поверхность, на которой редко собираются отложения и грязь.

При обустройстве системы для незначительного количества отводимой воды подойдет сделанная своими руками дренажная труба диаметром 100-140 миллиметров.
Готовые трубы с перфорацией приобретают в специализированных магазинах. Можно также купить комплектующие для канализации и сделать в них отверстия самому.

После выполнения данной работы следует убрать мусор и стружку, которые появятся после сверления. Для фильтрации жидкости сверху такие трубы заворачивают в геоткань.

Когда от постройки требуется отвести большое количество воды, применяют трубы диаметром 200-300 миллиметров.
При выборе изделий принимают во внимание класс их жесткости, он бывает от SN2 до SN16, исходя из особенностей грунта в данной местности и климатических условий. Сверху их при изготовлении покрывают фильтрующей оболочкой. Они имеют длину 6-12 метров.

проектирование системы дренажа

если грунтовые воды располагаются выше, чем 1,5 метра под землей, требуется глубинный дренаж, для чего нужна дренажная труба с перфорацией. прежде чем приступить к работе, проектируют схему прокладки магистрали (прочитайте: " проектирование дренажной системы - создаем схему и план системы "). потребуется составить подробный план раскладки труб.

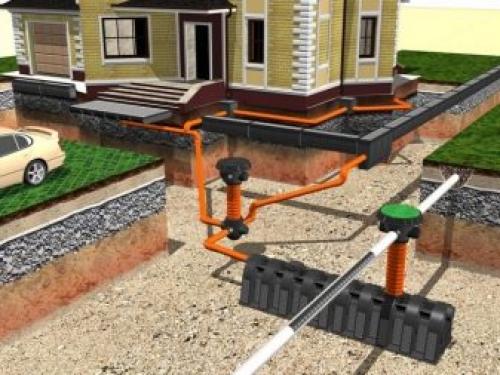

Обычно на приусадебном участке дренаж выполняют согласно схеме «елочка» со смотровыми колодцами в местах стыка. Расстояние между ее «ветками» зависит от типа почвы. Если это глинистый грунт – 10 метров, суглинистый – 20 метров. Когда на участнике песчаники, расстояние составляет 45-50 метров. Осушается почва тем быстрее, чем ближе расположены трубы по отношению друг к другу.

Поэтапный монтаж своими руками

Чтобы правильно выполнить монтаж, необходимо понимать, как работает дренажная труба и функционирует вся система.
Из материалов и оборудования потребуются:

трубы с перфорацией;
комплектующие и соединительные фитинги;
рулетка;
лопата;
геоткань;
щебень фракции 20-40 миллиметров;
песок (10 миллиметров);
гравий (16 миллиметров).

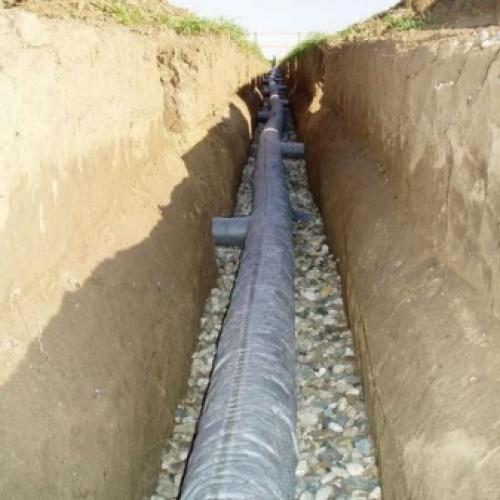

По периметру строения выкапывают канавы для дренажа глубиной 1 - 1,5 метра. Этот параметр зависит от состояния и типа почвы. При этом ширина траншеи должна превышать толщину труб на 40-45 сантиметров. Канавы необходимо создавать с уклоном в направлении от дома. Только такое устройство дренажной трубы позволит воде беспрепятственно уходить в сторону накопительных резервуаров.

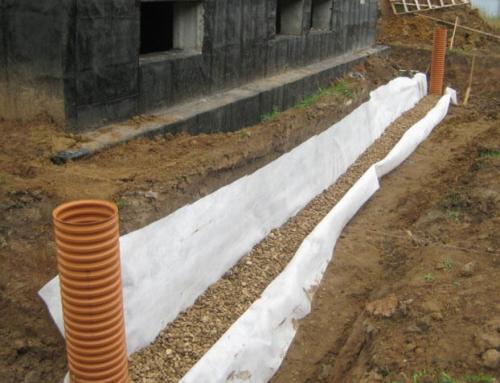

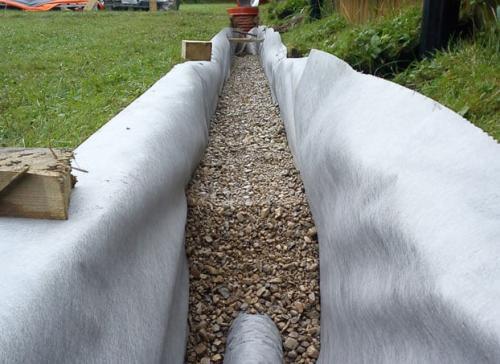

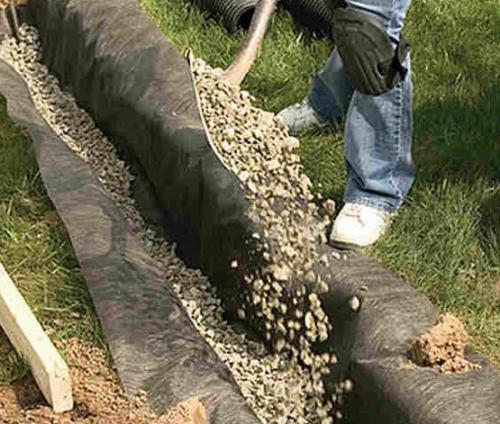

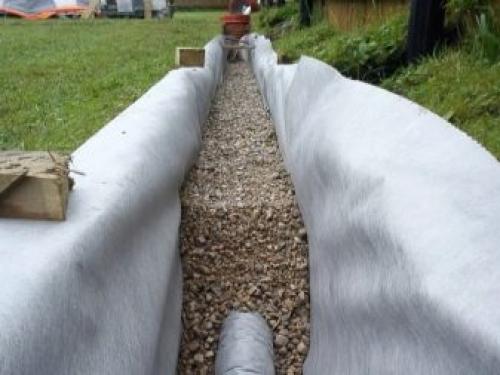

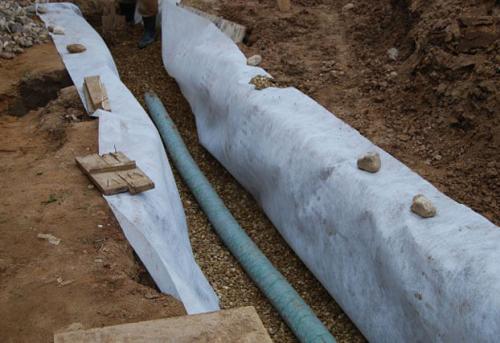

Дно траншеи утрамбовывают и насыпают песок или щебень. Потом настилают геоткань, которую присыпают 20-сантиметровым слоем гравия.

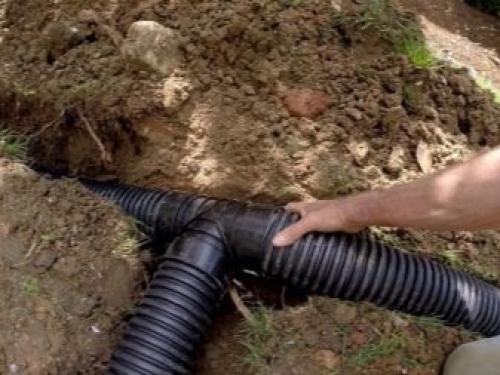

Трубы нарезают по размерам и соединяют согласно схеме при помощи фитингов.
На поворотах магистрали устанавливают ревизионные колодцы, чтобы определять, требуется прочистка дренажных труб или нет. Трубы помещают на гравий, обеспечивая 2-3-сантиметровый наклон на каждый погонный метр. Сверху насыпают слой гравия, на который укладывают геотекстиль. Траншеи засыпают песком и землей, извлеченной из канав. На этом устройство дренажа своими руками закончено.

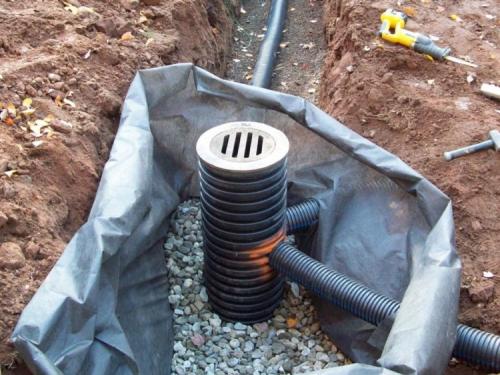

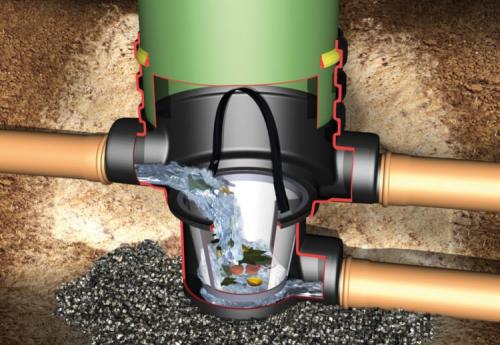

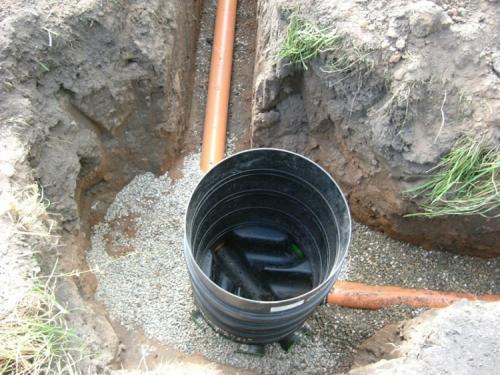

Виды дренажных колодцев. Какое сооружение выбрать: виды и их назначение

Дренажные устройства отличаются друг от друга материалом изготовления, размерами и назначением. Различают их несколько видов, каждый из которых выполняет определенные функции и располагается в разных местах системы отвода.

Виды дренажных колодцев следующие.

Смотровые (инспекционные, ревизионные)

Для проведения плановых осмотров, контроля за состоянием и работоспособностью отводящей системы, своевременного обнаружения, диагностики и устранения засоров. Монтируются в точках смены направления и углах системы отвода, в местах наибольшего загрязнения или заиливания труб, минимум через 50 м на прямолинейных участках.

Важно. Отсутствие смотровых колодцев приводит к полному засорению системы и остановке ее работы.

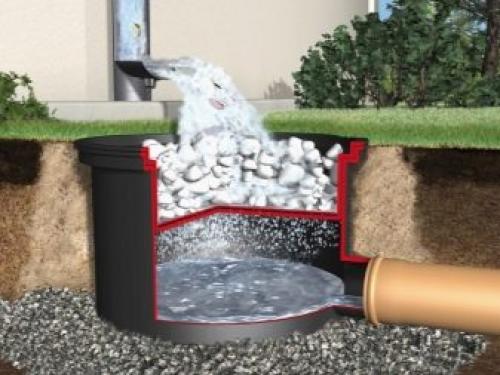

Коллекторные (водоприемные, накопительные)

Конструкции с герметичным дном, обсыпанным гравием или щебнем и укрытым геотекстилем, и оборудованные насосом – для сбора и накопления воды и последующей откачки ее в водоем, овраг или канаву. Служат конечной точкой водоотводящей системы, могут использоваться для полива садовых территорий или сооружения пожарного резервуара.

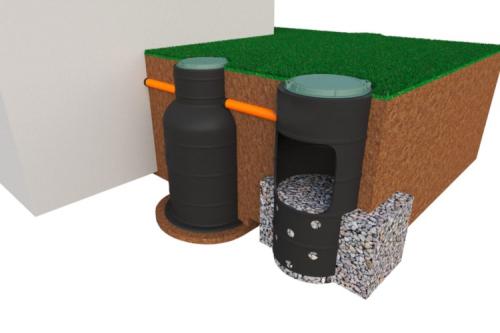

Тампонажные (поглотительные, фильтрационные)

Отличаются отсутствием герметичного дна и сооружением в нижней части фильтрующей конструкции, которая очищает стоки от мусора и отводит в глубокие грунтовые слои.

Важно. Тампонажные колодцы размещают в местах, которые нуждаются в избавлении от скопления воды, на участках с умеренно влажным грунтом, расположенных вдали от природных водоемов, без оборудования водосборными системами.

Смешанные

В них функции разных видов устройств совмещаются.

Дренажная труба. Какими должны быть трубы

Применяют дренажные трубы с полной либо частичной перфорацией. При полной перфорированности вся поверхность имеет дырочки, расположенные по окружности на равном удалении. Изделия с частичной перфорацией водопроницаемы только сверху, в них имеется только 3 ряда дырочек. Чтобы система отвода вод была эффективной необходимо грамотно составить проект и выбрать оптимальный вид трубы для дренажа.

На участках, где грунтовые воды подходят высоко к фундаменту, обязательно сооружают системы для их отвода. Трубы для дренажной системы располагают ниже, чем промерзает грунт. Их диаметр определяется в соответствии с индивидуальными параметрами участка.

Используемые изделия должны удовлетворять следующим требованиям:

обеспечивают беспрепятственный ток воды;
имеют высокую механическую прочность;
внутренняя поверхность с максимальным показателем скольжения и гладкости;
при большом потоке способны выдержать значительное давление внутри;
способны выдерживать большие перепады температур.

Помимо внутреннего давления, дренажный трубопровод не должен прогибаться от напора грунта, его сезонных смещений. Когда изделия изготовлены из материала, который плохо выдерживает низкие температуры, используют утеплительные технологии.

Утепленная дренажная труба Источник cabel-set.ru

Важно! Если существует возможность попадания инородных предметов или образования засоров, то в отводящей системе устанавливают фильтры грубой очистки.

Для минимизации внутреннего давления вместе с отводящими элементами в земле монтируется система ливнеотвода, ее называют поверхностной. Она входит в общую дренажную сеть, отводит воду, поступающую из осадков.

Дренажная система состоит из соединенных между собой труб с отверстиями, водоотводящих траншей, колодцев, соединительных фитингов и дополнительных элементов. Через отверстия в трубах вода собирается и отводится.

Что обязательно нужно учесть при монтаже дренажной системы

Устройство водоотводящих сетей производят после окончания строительства основных объектов. Но в некоторых случаях монтировать ее можно и нужно на этапе подготовительных работ:

Участок пологий без минимального наклона. Грунтовые воды будут скапливаться в большом количестве.
Уровень нахождения грунтовых вод составляет менее 150 см до поверхности земли.
Основная толща грунта состоит из суглинистых пород и глины, которые плохо пропускают влагу.
Земельный надел находится в регионе, где по статистике уровень осадков выше нормы.

В проектировке обязательно учитывают глубину устройства фундамента основных объектов на участке.

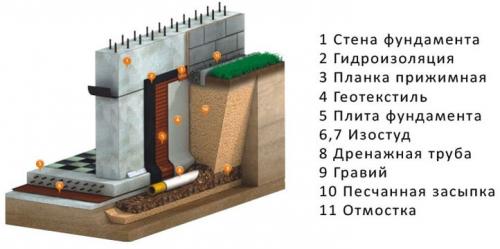

Отвод воды от фундамента с помощью дренажной трубы Источник homerenovates.com

Внимание! Если рядом с жилым домом возводится объект с заглубленным фундаментом, то он может нарушить естественный отвод грунтовых вод и вызвать их скопление. Это приведет к подтоплению цоколя, подвала жилого дома.

Когда вокруг фундаментов строений находится бетонная отмостка, на участке много асфальтовых дорожек, естественная циркуляция воды нарушается. В этом случае обязательно монтируют ливневую систему, соединенную с дренажной.

Разновидности дренажных труб

Все дренажные трубы можно группировать по разным признакам. По виду материала, из которого они производятся, выделяют шесть разновидностей.

Керамические. Производятся из огнеупорных видов глины с минеральными присадками.

Керамические дренажные трубы Источник unblocked.to

Асбестоцементные. Изготавливают диаметром 10–20 см. Одна дренажная труба из асбестоцемента может весить до 52 кг. Для соединения применяют муфты из такого же материала. Повышение водопроницаемости достигается изготовлением пропилов в поверхности трубы, расположенных в шахматном порядке.

Асбестоцементные дренажные трубы Источник expanc.ru

Металлические. Имеют значительный вес, могут подвергаться коррозии.

Металлические дренажные трубы Источник agrisovgaz.ru

Пластиковые . Изготавливаются из полиэтилена низкого либо высокого давления (ПНД и ПВД), полипропилена, поливинилхлорида. Наличие гофрированных стен и ребер жесткости позволяет равномерно распределять внешнее давление.

Производитель дренажных труб. ЗАО «Рувинил»: производство дренажных труб и продажа по доступным ценам

Квалифицированный персонал, высокоточное оборудование, оперативная доставка по Москве, МО и в регионы – все это привлекает все новых и новых клиентов к нашей компании. Дополнительным конкурентным преимуществом является конкурентоспособная ценовая политика на дренажные трубы, электротехнические изделия и пр. трубную продукцию.
ЗАО «Рувинил» - это:• Современное предприятие, специализирующееся на производстве гладких, гофрированных, жестких, защитных, дренажных труб, электротехнической продукции и аксессуаров.• Гарантии качества продукции. Дренажные трубы прошли тщательный контроль и полностью соответствуют действующим стандартам экологической и производственной безопасности.• Конкурентоспособная ценовая политика. Дренажные трубы отпускаются в бухтах по доступным ценам отрезками разной длины (от 40 до 100 м).• Производственные мощности ЗАО «Рувинил» укомплектованы современным оборудованием от ведущих европейских торговых марок в данной отрасли. Это позволяет минимизировать процент брака при изготовлении дренажных труб.• Широкая дилерская сеть региональных представительств ЗАО «Рувинил» значительно упрощает процедуру оформления, доставки и получения заказа. Специалисты дилерских центров окажут квалифицированную помощь по вопросам выбора и приобретения дренажных труб, необходимых для реализации Вашего проекта.ЗАО «Рувинил» стремится поддерживать продуктивные партнерские отношения со своими клиентами и предлагает исключительно качественную продукцию по доступным ценам. Ассортимент дренажных труб позволяет выбрать изделия в соответствии с особенностями конкретного заказа.

Глубина траншеи для дренажа. Расчет глубины заложения дренажа своими руками Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения.

Алгоритмы методов выглядят следующим образом: Расчет по глубине промерзания . В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.

Глубина дренажа вокруг дома в таком случае будет рассчитываться так:

берется величина промерзания почвы в данной климатической зоне;
от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).

Расчет по глубине фундаментов . Этот метод считается самым простым: глубина дренажа вокруг дома получается в результате суммирования глубины фундамента с величиной 0,5 метра. Результат данных расчетов позволит вычислить необходимую глубину заложения трубопровода. Использование такого способа проектирования дает возможность системе удалять воду из почвы еще до того, как она начнет подмывать фундамент и подвальные помещения. Читайте также: "".

Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.

Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.

Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.

Технология укладки дренажной трубы. Варианты устройства дренажной системы

Решая, как укладывать дренажные трубы, следует знать о существовании нескольких способов создания водоотводящих конструкций:

Траншеи с щебнем и песком . Дренажная система закрытого типа – это выкопанные в земле канавы и траншеи, которые заполняют слоем щебня, а сверху насыпают песок. Часто на приусадебных участках используют эффективную конструкцию под названием «елочка» - к центральной магистрали подводят второстепенные трубопроводы.
При этом укладку основной дренажной трубы укладывают с уклоном, направленным к водосбору. Между дренами расстояние зависит от состояния и состава грунта. На глинистых почвах – это максимум 10 метров, на суглинистых – 20 метров, а на песчаных – 50 метров.
Открытые дренажные канавы . Такой способ отличается простотой и дешевизной. Для создания дренажа выкапывают канавки, имеющие ширину 50 и глубину примерно 70 сантиметров, расположив их по периметру приусадебного участка. Бортики в дренаже следует делать скошенными, соблюдая 30-градусный угол. Сброс жидкости из дренажной системы выполняется в накопительную водосточную траншею.
Основной недостаток такой конструкции - неэстетичный вид, нарушающий дизайнерское решение ландшафта участка.
Система с применением перфорированных труб . Это наиболее распространенная технология укладки дренажных труб. Благодаря глубинному дренажу, появляется возможность отвести грунтовые воды, которые высоко залегают. В подготовленные траншеи укладывают керамические или асбестоцементные трубы с предварительно высверленными в них отверстиями соответствующей формы и диаметра (прочитайте также: " Дренажная труба своими руками - устройство и монтаж на примерах ").
Более удобным вариантом является использование пластиковых изделий с перфорацией или монтаж уже полностью готовых систем, которые имеются в продаже.
Системы с дренажными лотками . Их применяют при обустройстве поверхностного дренажа, позволяющего отвести с участка стоки после выпадения или таяния атмосферных осадков. Для сооружения системы используют специальные лотки, которые производят из пластика (современный вариант) или модифицированного бетона.
Канавки прокладывают от места водосбора к месту сброса с уклоном около 2-3 градусов. В них помещают дренажные лотки, бортики которых должны располагаться на уровне грунта. При расположении участка на возвышенности открытого типа, дренажные канавки следует выкопать поперек склона, благодаря чему удается перехватывать стекающие сверху вниз водяные потоки.
