Фланцевая Клиновая Задвижка с Выдвижным Шпинделем: Основные Особенности и Применение

Фланцевая Клиновая Задвижка с Выдвижным Шпинделем: Основные Особенности и Применение

Отличительной характеристикой задвижек клинового типа, у которых седла находятся под определенным углом. Форму клина будет иметь затвор, который может быть двухдисковым, упругим или жестким. В положении «закрыто», клин будет придавлен между седлами. Разновидность устройств будет напрямую зависеть от сферы эксплуатации устройства и его месторасположения.

За показатель герметизации элемента отвечает жесткий клин, однако следует придерживаться такого условия: угол между седлами и клином должен быть идеальным, а для этого понадобится точная обработка. Возможность заклинивания будет всегда, что приведет к некоторым сложностям при открывании в процессе воздействия температурных перепадов. Коррозия и общий износ также могут привести к заклиниваю.

Наименование говорит само за себя. Двухдисковый клин представляет собой скрепленные между собой два диска, которые скреплены меду собой под определенным углом. Корректировка будет производиться автоматически, под воздействием самих дисков по отношению к седлам. Таким образом, можно с уверенность заявить, что на показатель герметизации заводские погрешности не влияют. Использование такого элемента позволит максимально снизить вероятность возникновения поломки, и ускоренный износ уплотнителя. Такое устройство характеризуется как удобное, так как необходимости в приложении огромных усилий для приведения его в действия нет, да и показатель герметичности превосходный.

Упругий тип клина является своеобразной модификацией двухдискового. В основе этого устройства лежит упругий элемент, который может слегка изгибаться, что позволяет добиться более тесного контакта между элементами уплотнителя при затворе. При сравнении с двухдисковой конструкцией, затвор не способен самостоятельно установиться, однако на компенсацию незначительных деформаций он способен. Также неоспоримым преимуществом является отсутствие необходимости в проведении подгонки затвора относительно корпуса. Сама конструкция также несколько проще.

Связанные вопросы и ответы:

Что такое фланцевая клиновая задвижка с выдвижным шпинделем и для каких целей она предназначена

0 мин 0

Задвижка клиновая фланцевая

Задвижка клиновая - это устройство, запорный элементкоторого выполнен в форме плоского "клина", а уплотнительные кольца затвора расположены под углом 90 градусов к нему. Снабжены указателем положения “открыто - закрыто”, а некоторые из изделий можно использовать для регулирования расхода транспортируемой среды.

• Существует возможность комплектации задвижек клиновых с электроприводом и механическим редуктором. Задвижки такого типа можно устанавливать в любом положении.

Клиновая задвижка устройство

Устройство задвижки клиновой имеет множество вариантов исполнения и конструкционных решений. Не все из них допустимо применять для работы в кристаллизирующихся средах или средах с вкраплениями твердых частиц.

Стандартная клиновая задвижка имеет литой корпус выполненный, как правило, из чугуна. Вращающийся шпиндель задвжики клиновой соединен с клином. Клин, в задвижках такого типа, может быть жестким или же упругим.

Для чего используют задвижку?

Задвижки клиновые используются для монтажа на технологических линиях в качестве запорного устройства. Они являются идеальным выбром для водопровода, который максимально контактирует с водой и подвергается частым колебаниям. Выполняются с, что ощутимо уменьшает вероятность заклинивания затвора при изменениях температуры рабочей среды.

Какие бывают типы клиновых задвижек?

По типу затвора:

• Двухдисковые - предназначены для применения их в трубопроводах с повышенными требованиями к герметичности затвора .
• Жесткие - используются на трубопроводах с небольшим диаметром, чем обеспечивается высокая герметичность;
• Упругие (упругий клин) - предназначены для эксплуатацуии в нестандартных условиях и оснащены упругим соединителем, так же имеют хорошее уплотнениебез подгонк.

По типу шпинделя:

• C выдвижным и невыдвижным шпинделем - данная запорная арматура используется в качестве запорного устройства на трубопроводах для перекрытия потока рабочей среды с рабочим давлением ру16, ру25, ру40, ру 63

• Закрытия или открытие прохода с помощью ручного привода, зачастую требует выполнения большого числа оборотов шпинделя, поэтому для облегчения процесса управления потоком рабочей среды, задвижки клиновые, в особенности больших диаметров, снабжаются электроприводами.

Чертеж задвижки клиновой

Достоинсво и недостатки

К достоинствам задвижек относят простоту конструкции, малую строительную длину, небольшое гидравлическое сопротивление.

К недоставкам клиновых задвижек относят повышенный износ уплотнительных поверхностей, тот факт, что сборка изделий требует выполнения индивидуальной притирки седел и клина, ремонт осложняется тем что, клин и седла не являются взаимозаменяемыми, запорный элемент подвержен коррозии и существует вероятность его заклинивания в закрытом состоянии.

Основные характеристики

• Класс герметичности: А по ГОСТ 9544-93 ;
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80 или под приварку ;
• максимальная температура акружающей среды - от -60 C до 40С ;
• Установочное положение : любое, кроме электроприводом вниз .
• Рабочая среда: природный газ, вода, пар, нефть, нефтепродукты и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

• Материалом для изготовления задвижек стальных клиновых , как правило, служит высоколегированная сталь, что способствует длительному сроку эксплуатации изделия, и стойкости к процессам коррозии (высоколегированная сталь образует на своей поверхности защитный слой препятствующий окислению металла) .

Заключение

Мы считаем, что важнейшую роль в благополучной деятельности компании играет большой профессионализм ее специалистов, оперативность и качество в удовлетворении заказов клиентов. В компании «АкваКомплект» работают только профессионалы своего дела.

Ассортимент продукции, предлагаемый компанией «АкваКомплект» в сочетании с налаженной системой логистики и опытными специалистами позволяет нам выполнять комплектацию заказов любой сложности в самые сжатые сроки. Вся представленная в нашем каталоге продукция сертифицирована и соответствует ГОСТ и ТУ.

Если Вы хотите быстро и недорого приобрести задвижки клиновые фланцевые высокого качества, обращайтесь только к нам!

Как работает механизм выдвижного шпинделя в такой задвижке

Главные конструктивные элементы арматуры:

• корпус;
• крышка;
• затвор;
• резьбовая пара (шпиндель и гайка);
• сальниковое уплотнение;
• маховик (или другой управляющий элемент).

Устройство задвижки очень простое. Ее основу составляют корпус и крышка – именно они образуют полость, по которой движется рабочая среда. В полости арматуры находится затвор и (у части задвижек) механизм, обеспечивающий его передвижение, – резьбовая пара. Запирающий элемент движется перпендикулярно оси потока: опускаясь, он перекрывает просвет трубы, а поднимаясь, открывает. Механизм передвижения максимально простой – при вращении маховика вращается шток (шпиндель), который связан с запирающим элементом напрямую или через гайку. Вращательные движения маховика преобразуются в поступательные движения затвора.

Для герметичного перекрывания потока в корпусе задвижки обычно предусмотрены седла с уплотнительными поверхностями. Когда затвор опускается, он плотно примыкает к седлам, не позволяя среде проходить через полость задвижки. У корпуса также есть два конца для присоединения к патрубкам трубопровода. Они могут быть оснащены фланцами, резьбой или фаской для приварки. В месте выхода штока наружу находится сальник, который предотвращает утечку среды из задвижки.

Маховик – самый простой и распространенный орган управления задвижкой. На трубопроводах больших диаметров, где для перемещения затвора необходимо серьезное усилие, используются дополнительные устройства – механические редукторы, электро-, гидро- и пневмоприводы.

Для изготовления корпусных деталей задвижек чаще всего используется:

• чугун;
• сталь (легированная или нержавеющая).

Затвор, как правило, изготавливают из стали, которая лучше переносит работу в потоке среды. От материального исполнения арматуры зависит возможность ее применения с различными средами – неагрессивными или агрессивными, холодными или перегретыми. При этом задвижки (за редкими исключениями) используются только для полного перекрывания трубопровода и не подходят для регулировки потока. Если затвор оставить в полуоткрытом положении, он деформируется под давлением среды, что приведет к заклиниванию арматуры.

Типы задвижек

Общий принцип работы задвижек сходный – затвор, отсекающий поток среды, движется перпендикулярно этому потоку. Но существует несколько типов арматуры, которые отличаются конструкцией запирающего элемента и расположением резьбовой пары. Различают такие типы задвижек:

1. Клиновые (с жестким, двухдисковым или упругим клином).
2. Параллельные.
3. Шиберные.
4. Шланговые.

В зависимости от расположения ходового узла задвижки подразделяют на два типа:

• с выдвижным шпинделем;
• с невыдвижным шпинделем.

Устройство клиновых задвижек

В такой арматуре затвором выступает клин, а седла в корпусе расположены под углом. При закрывании задвижки клин опускается в пространство между седлами и плотно прилегает к ним, обеспечивая высокую герметичность перекрывания. Клин может иметь разную конструкцию:

1. Жесткий клин – металлическая пластина, сужающаяся книзу. Для надежного и герметичного перекрывания потока при изготовлении задвижки жесткий клин очень точно подгоняют под форму седел. Такой затвор очень прочный, но из-за своей жесткости может заклинивать при колебаниях температуры или давления среды. Кроме того, уплотнительные поверхности здесь довольно быстро изнашиваются.
2. Двухдисковый клин представляет собой более сложное устройство – он состоит из двух плоских дисков. Диски жестко скреплены между собой под тем же углом, под которым расположены седла в корпусе. В таких задвижках нет необходимости в идеальной подгонке клина под седла, так как элементы затвора способны частично «самоустанавливаться» во время его опускания. Эта особенность обеспечивает и повышенную герметичность перекрывания. Также задвижки с двухдисковым клином меньше подвержены заклиниванию и износу уплотнительных поверхностей.
3. Упругий клин состоит из дисков, скрепленных не жестко, а посредством упругого элемента. У такого затвора более простая конструкция, чем у двухдискового, но и возможности «самоустановки» меньше. При этом упругий клин также прощает некоторые погрешности при подгонке седел, он проще в изготовлении, чем жесткий затвор.

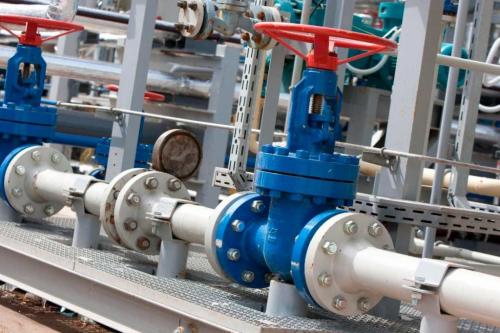

В каких отраслях промышленности чаще всего применяются фланцевые клиновые задвижки с выдвижным шпинделем

Чтобы понять, какое устройство нужно для разных видов промышленного оборудования и конкретных целей, предстоит разобраться с конструкцией задвижек.

Различаются задвижки по следующим факторам:

• материалу, из которого их производят (стальные, чугунные медные);
• способу крепления: большинство современных задвижек - фланцевые;
• принципу действия (как задвижка открывается и закрывается);
• как расположен ходовой узел: различают модели с выдвижным шпинделем и невыдвижным шпинделем.

Стандартное строение фланцевой задвижки - это крышка и корпус. Под высоким давлением в полость между ними поступает рабочее вещество.

Сталь - наиболее популярный материал для такого вида устройств. Этот материал легче чугуна, а по своим свойствам, прочности и надежности не уступает ему. Стальные устройства чаще применяются в промышленности и ЖКХ с целью передачи жидкостей различной природы.

В стальные задвижки с выдвижным/невыдвижным шпинделем устанавливаются специальные седла. Их расположение зависит от конкретного типа устройства.

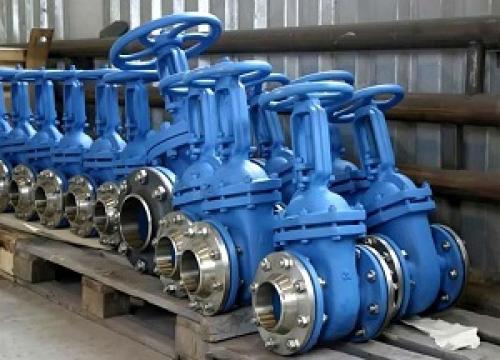

В большинстве случаев используются задвижки стальные клиновые фланцевые с выдвижным и невыдвижным шпинделем. Перекрывается или регулируется интенсивность потока в этих устройствах с использованием специального клина. Он прижимается к седлам, двигаясь перпендикулярно потоку жидкости или газа.

В клиновых задвижках седла устанавливаются под углом. При установлении позиции "закрыто" уплотнители поверхности седла сходятся с уплотнительными элементами штока или клина. Путем вращения ходовой гайки, находящейся в паре со шпинделем, сменяется режим работы устройства.

Разделяют три разновидности клиновых задвижек по типу устройства: с жестким, дисковым и упругим клином. Жесткий отличается простотой конструкцией, но имеет недостатки относительно подгонки и сложен в управлении. При повреждении требуется сложный ремонт. Самым популярным подвидом считается упругий клин: он не подвержен заклиниванию, устойчив к повреждениям.

Еще один принцип классификации фланцевых запорных устройств - их принцип действия. Выделяют задвижки для трубопроводов, открывающиеся вручную и функционирующие на механическом, электрическом, пневматическом или гидравлическом приводе. При ручном приводе поток перекрывается поворотом штурвала.

Крепятся задвижки к трубопроводам с помощью фланцев. Это надежное и прочное соединение, благодаря чему фланцевые устройства подходят даже труб с повышенным давлением. К тому же такое соединение простое в монтаже и демонтаже.

Каковы основные преимущества использования фланцевых клиновых задвижек с выдвижным шпинделем по сравнению с другими типами задвижек

Трубопроводные задвижки производятся в диапазоне диаметров от 15 до 2000 мм. Они предназначены для монтажа в системы с температурой рабочей среды до 550 градусов и давлением до 25 МПа включительно. Сфера использования задвижки непосредственно зависит от материала, из которого изготовлен ее корпус. Наиболее распространенные стальные конструкции могут применяться:

• в сфере жилищно-коммунального хозяйства для установки на трубопроводы центрального водоснабжения и отопления;
• в нефтегазовой и энергетической промышленности на транспортных магистралях;
• в производственных сферах на трубопроводах подачи парообразных, жидких и сыпучих веществ.

Также производятся задвижки в корпусах из нержавеющей стали, за счет устойчивости которой к коррозийным воздействиям они получили широкое распространение в химической и фармацевтической промышленности.

Конструктивные не позволяют использовать ее в качестве регулирующей арматуры, запорный элемент всегда должен находиться в крайних положениях — «закрыто» либо «открыто», в противном случае значительно ускорится износ уплотнительных поверхностей и, как следствие, рабочий ресурс конструкции.

Фланцевые задвижки с выдвижным шпинделем имеют следующие эксплуатационные преимущества:

• простота компоновки, надежность и ремонтопригодность;
• минимальное гидравлическое сопротивления;
• небольшая габаритная длина;
• возможность комплектации механизированными приводами гидравлического, электрического либо;
• простота установки и возможность быстрого демонтажа за счет фланцевого соединения.

Высота клиновой задвижки

Есть у конструкции и недостатки, основной из них — большая габаритная высота за счет шпинделя, длина которого идентична диаметру пропускного отверстия в корпусе. При открытии затвора шпиндель полностью выходит из корпуса, что требует наличия свободного пространства над трубопроводом.

Задвижка с невыдвижным шпинделем отличается от рассматриваемой нами конструкции тем, что ее шпиндель при открытии затвора совершает исключительно вращательное движение, тогда как выдвижной шток движется вращательно-поступательно. В сравнении с фиксированной арматурой конструкция с выдвижным шпинделем требует значительно меньших затрат времени на открытие.

К недостаткам задвижек также относится достаточно быстрый износ уплотнительных поверхностей на седлах и затворе за счет их постоянного трения, что требует частого планового ремонта, выполнить который без монтажа арматуры с трубопровода невозможно.

Принцип работы и особенности конструкции

Задвижки в большинстве случаев выполняются в полнопроходной конфигурации, предусматривающей одинаковое сечение пропускного отверстия корпуса по отношению к диаметру трубопровода, на который устанавливается арматура.

Клиновая задвижка двухдискового типа в разразе

Конструкция клиновой задвижки состоит из следующей элементов:

1. Корпус (стальной, чугунный либо).
2. Клиновидный запорный механизм.
3. Два седла, в которые затвор упирается при перекрытии пропускного отверстия.
4. Привод ручного либо механического типа.
5. Шпиндель зафиксированный ходовой гайкой, направляющей его перемещение внутри корпуса.

При активации привода шток, вращаясь вокруг своей оси внутри ходовой гайки, опускается в низ и перемещает запорный механизм, который перекрывает пропускное отверстие. Герметизации отсечения рабочей среды достигается за счет покрытия затвора и седел эластичным материалом. В зависимости от типа покрытия выделяют несколько видов арматуры, наиболее часто встречается  и конструкции с затвором покрытым фторопластом.

Нижняя часть корпуса задвижки цельносварная, к ней винтами крепится крышка, из которой выходит шпиндель. На боковых частях корпуса расположены оборудованными фланцами присоединительные. Фланец представляет собой круглую стальную пластину, по периметру которой размещены посадочные отверстия под крепежные винты.

При монтаже арматуры на трубопровод наваривается ответный фланец, имеющий аналогичные размеры и шаг между винтами, что и фланец задвижки. Между пластинами размещается уплотнительная прокладка из резины либо паронита и фланцы стягиваются крепежами друг с другом. За счет уплотнительной обеспечивается максимальная герметичность соединения.

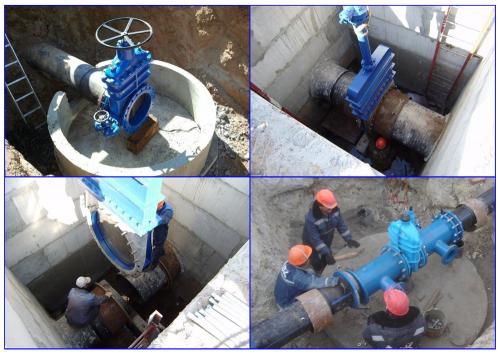

Как правильно установить фланцевую клиновую задвижку с выдвижным шпинделем

На рисунке ниже изображена стальная клиновая задвижка .

Рисунок 1. Составные части

Задвижка состоит из 3 основных узлов:

• приводной механизм с подвижной парой «гайка-шпиндель»;
• крышка с сальниковым узлом;
• корпус с затвором и присоединительными патрубками.

На левой части рисунка приводится подробное описание всех элементов стальной задвижки с ручным приводом . Кроме такого варианта исполнения, заводы-изготовители выпускают приборы, укомплектованные электро-, гидро-, или пневмоприводом. При этом внутреннее строение изделий с разными приводами ничем не отличается от ручного исполнения.

Кроме стали, в производстве трубопроводной арматуры используются чугунные, нержавеющие и алюминиевые сплавы. Чугун обычно применяют в системах жилищно-коммунального хозяйства для обслуживания сетей водоснабжения, водоотведения и отопления.

Нержавеющие и алюминиевые сплавы применяются для особо холодных районов эксплуатации, а также для химического производства для магистралей, транспортирующих едкие и агрессивные среды.

Сталь является универсальным металлом для изготовления корпусных деталей. Задвижки, выполненные из такого материала, используются как на сетях ЖКХ, предприятиях нефте- и газовой промышленности, так и для обслуживания химической промышленности.

Принцип действия

Чтобы понять, почему тот или иной элемент задвижки изготавливается из определенного материала, надо разобраться с принципом работы изделия.

Затвор образован двумя элементами – подвижным клином с литыми или присоединенными дисками, а также неподвижными кольцами, установленными в седла корпуса.

Задвижка предназначается для работы в двух режимах:

1. На пропуск рабочей среды. Затвор находится в верхнем положении «открыто».
2. На блокировку подачи среды. Затвор, соответственно, переведен в нижнее положение «закрыто».

Чтобы привести затвор в движение, работник должен повернуть штурвал, расположенный над бугельным узлом, по или против часовой стрелки. Направление перемещения указывается на корпусе.

В центре штурвала есть отверстие, в которое вставляется гайка привода, вращательное движение которой передается шпинделю. Благодаря резьбовому соединению гайки и шпинделя, последний совершает вращательно-поступательное движение.

Клин задвижки соединен со штоком при помощи т-образного соединения. За счет движения шпинделя, происходит перемещение затвора, открывая или закрывая проходное сечение корпуса.

Шпиндель и шток составляют единый элемент. По сути, один является продолжением другого. Их отличие заключается в том, что у шпинделя, по всей длине присутствует резьба. Поверхность штока напротив, является гладкой. Такая конструкция обусловлена наличием сальникового узла.

Штурвал и гайка

Приводная пара «гайка-шпиндель» в ручной задвижке приводится в движение с помощью штурвала. Для этого в маховике есть специальное установочное гнездо, в которое вставляется гайка.

Рисунок 2. Соединение штурвала

Так как гайка является неподвижным элементом, она жестко крепится к штурвалу. Разные модели задвижек могут иметь отличные варианты исполнения отверстий маховика, а соответственно, и гаек.

Что такое бугель задвижки?

Бугельный узел, или бугель, проектируется на задвижках с выдвижным шпинделем. Устройство нужно для того, чтобы клин затвора мог выполнить требуемый ход в положение «открыто».

Приводная гайка поднята над крышкой на высоту, равную или большую расстоянию хода затвора. Эта конструкция называется бугельным узлом. То есть, чтобы клин полностью вышел из проходного отверстия корпуса задвижки, а рабочая среда могла беспрепятственно циркулировать по трубе, наличие бугеля обязательно.

Сальниковый узел

Сальник выполняет функцию герметизации системы относительно окружающей среды.

Рисунок 3. Сальник

В качестве основного элемента, выполняющего функцию по герметизации, выступает сальниковая набивка. Она наматывается на шток, прижимается грундбуксой и затягивается откидными болтами. Устройство сальниковой камеры позволяет помещать набивку в специальный отсек. Благодаря такому исполнению достигается 100% герметичность корпуса задвижки относительно окружающей среды.

Шток имеет гладкую поверхность, благодаря чему в камере сальника набивка плотно прилегает к его поверхности.

Устройство фланца

Фланцевое соединение корпуса чугунных и выполняется по типу «шип-паз», согласно ГОСТ 33259-2015г.

Какие материалы чаще всего используются для изготовления фланцевых клиновых задвижек с выдвижным шпинделем

Движение потока газа, пара или жидкости регулируется самым распространенным видом запорной арматуры — задвижкой. Условно можно классифицировать устройства по нескольким характеристикам.

По виду выделяют задвижки:

Уплотнительные поверхности затвора параллельной задвижки расположены параллельно друг к другу.

• полнопроходные;
• суженные (диаметр трубопровода превышает диаметр отверстия кольца уплотнения).

По форме затвора различают задвижки арматуры:

• клиновые;
• параллельные.

Особенность — остановка движения потока веществ поступательным поворотом затвора перпендикулярно основному потоку транспортируемого вещества. Уплотнительные поверхности клинового затвора расположены с соблюдением определенного угла по отношению друг к другу. Все виды клиньев изготавливают из высоколегированной стали. Применение — транспортировка аммиака (жидкого и газообразного), водяного пара и воды, неагрессивных нефтепродуктов.

Уплотнительные поверхности затвора параллельной задвижки расположены параллельно друг к другу. Различают однодисковые (шиберные) и двухдисковые задвижки арматуры.

По типу движения шпинделя бывают задвижки:

• с вращающимся шпинделем (поступательно-вращательные и поступательные движения);
• с выдвижным штоком и шпинделем (только вращательные движения).

Задвижки с вращающимся шпинделем используются при трубопроводах, где необходимо обеспечить смазку трения ходовой гайки и шпинделя и отсутствует угроза коррозии узла. Задвижки с выдвижным шпинделем выше вращающихся, благодаря техническим характеристикам их применяют во всех остальных системах.

Чугунная задвижка применяется для пуска и полного прекращения движения потока веществ. Максимальная рабочая температура — 225°С.

По виду материала выделяют задвижки:

• стальные;
• чугунные.

Стальная задвижка запирает движение в трубопроводе. Разрешенные рабочие вещества — пар, вода, неагрессивные нефтепродукты в газообразном и жидком виде. Применяются для работы с различными уровнями давлений и проходов в условиях умеренного климата по всей протяженности трубопровода.

Чугунная задвижка применяется для пуска и полного прекращения движения потока веществ.

Максимальная рабочая температура — 225°С. Разрешенные вещества — пар, нефтепродукты, масло, вода. Допускается установка на горизонтальном и вертикальном трубопроводе с учетом особенностей монтажа.

Оба вида задвижек относятся к категории ремонтируемых изделий арматуры с вынужденной продолжительностью эксплуатации.

Отдельно выделяют , которая состоит из эластичного патрубка, помещенного в отбортованный на фланцах защитный корпус. Полностью отсутствует контакт с рабочей средой. Принцип работы — одностороннее или двухстороннее перекрытие эластичного шланга (пережим). Применение — транспортировка абразивных пульп, нефтепродуктов, шламов, агрессивных веществ. Температура среды не должна превышать 110°С, а давление в трубопроводе — 6 кгс/см 2 .

Как регулярное обслуживание фланцевой клиновой задвижки с выдвижным шпинделем для предотвращения ее износа

Задвижка - это элемент трубопроводной запорной арматуры, который широко применяется в трубопроводных системах. Каждая задвижка имеет запорный элемент, который перемещается перпендикулярно оси потока рабочей среды. При опускании запорного элемента поток рабочей среды перекрывается - положение «закрыто». При поднимании затвора поток рабочей среды перемещается без помех по трубопроводу - положение «открыто». Задвижки, как элемент трубопроводной запорной арматуры, до сих пор являются наиболее популярными в различных трубопроводных системах, таких как:

• нефтепроводы,
• газопроводы,
• системы водоснабжения, канализации и пожаротушения,
• системы химической и пищевой промышленности и многих других.

Задвижки для трубопроводов различаются по множеству параметров.
Основными параметрами, по которым различают задвижки являются:

• материал корпуса;
• тип шпинделя;
• конструктивное исполнение затвора;
• тип уплотнительных материалов затвора;
• тип привода;
• способу присоединения к трубопроводу.

Клиновая задвижка отличается от шиберной по конструктивному исполнению затвора.
По типу исполнения затвора задвижки бывают: с клиновым затвором, с клиновым двухдисковым (параллельным) затвором, с шиберным затвором.
Рассмотрим устройство и принцип работы запорного элемента клиновой и шиберной задвижки.

Клиновые задвижки
Каждый тип затвора, применяемый в задвижках, имеет свои достоинства и недостатки.
Клиновые задвижки отличаются наличием затвора клиновидной формы, расположенным между двумя наклоненными поверхностями. Принцип действия основывается на перекрытии потока рабочей среды клином, перемещающимся перпендикулярно направления потока.
Клиновые задвижки различаются по жесткости клинового затвора. Клин бывает жесткий, обрезиненный, двухсторонний, упругий.
Задвижки с жестким клином отличаются простотой конструкции, жесткостью, надежностью и герметичностью. Клин задвижки шарнирно установлен на шпиндель в верхней части крышки и спускается по корпусным направляющим. Основные недостатки задвижки такого типа — возможные заклинивания из-за температурных перепадов, износ уплотнительных колец и довольно сложный ремонт.
Задвижки с двухдисковым клином подразумевает наличие двух дисков, соединенных между собой разжимной деталью. Такая конструкция позволяет дискам самостоятельно выравниваться при примыкании к седлам, исключая возможность заклинивая и обеспечивая высокую герметичность затвора.
У таких изделий более сложная конструкция, но и более длительный срок эксплуатации. Седельные поверхности меньше изнашиваются, а для перекрытия прохода не требуется применять больших усилий. Такие задвижки оснащаются выдвижным шпинделем, могут иметь кольцевые уплотнения на дисках для повышенной герметизации проходного отверстия.
Задвижки с упругим клином представляют из себя разновидность изделий с двухдисковым клином. В таких задвижках привод затвора разделен на две части, между которыми размещен пружинящий элемент, способный деформироваться. При применении данной конструкции уплотнительные элементы могут передвигаться под углом друг к другу, обеспечивая лучший контакт с седлом. Применение в задвижках упругого клина исключает заклинивание при перепадах температур, но поверхности клина сильно стираются.
Шиберные задвижки
У шиберных задвижек в качестве запорного элемента выступает шибер.
Шибер – это в основном металлическая пластина, то есть заслонка, которая движется по направляющим и перекрывает поток рабочей среды.
Принцип работы шибера - это перпендикулярное перемещение потоку, открывая или закрывая проходное сечение.
Шиберный механизм герметично перекрывает (словно разрезает) проходное сечение за счет давления на его поверхность рабочей среды. Другими словами, шибер представляет собой заточенную пластину из прочной стали, которую можно перемещать, перекрывая полностью или частично поток рабочей среды.
Механизм шиберных задвижек таков, что они способны перекрывать поток рабочей среды и при этом измельчать или останавливать твердые и крупные частицы.
Поэтому, шиберные задвижки так же применяют для управления и перекрытия потока среды, которая имеет тяжелую и вязкую консистенцию. Шиберные задвижки легко обслуживать и ремонтировать.
С большим успехом шиберные задвижки применяются в коммунальном хозяйстве, в химической промышленности, в нефтегазодобывающей промышленности, а также в других сферах, таких как - горнодобывающая промышленность, электроэнергетика, пищевая, целлюлозно-бумажная, деревообрабатывающая, металлургическая, текстильная, в сельском хозяйстве, на очистных сооружениях и во многих других.
