Из чего состоит задвижка клиновая. Принцип действия

03.10.2021 в 03:13

Из чего состоит задвижка клиновая. Принцип действия

Задвижка предназначена для остановки потока вещества в магистрали. Основная подвижная деталь – затвор, расположенный перпендикулярно оси потока.

Задвижки монтируются в трубопроводы, по которым обращаются :

  • вода;
  • пар;
  • газ;
  • нефтепродукты;
  • химические вещества.
При помощи штурвала (1) и ходовой гайки (2) приводится в движение шпиндель (6), закрепленный Т-образным способом с затвором (9). Вращение гайки передается шпинделю, который, посредством вращательно-поступательного движения, открывает/закрывает затвор.

На разрезе справа видно, что затвор и часть шпинделя находится непосредственно в рабочем пространстве, контактируя с веществом, циркулирующем в трубе. Чтобы не допустить выхода вещества в окружающую среду, подвижная часть герметично изолирована при помощи откидных болтов сальника (4).

Сам сальник комплектуется набивкой, плотно намотанной на гладкую часть шпинделя (шток), являющуюся уплотнителем. Кроме этого, уплотнитель помещается в специальную проточку фланцевого соединения крышки (5) и корпуса (7).

Для фиксации задвижки используются присоединительные фланцы (8), которые также уплотняются при помощи прокладки – паронита.

На рис. 2 изображена стальная клиновая задвижка с выдвижным шпинделем. При вращении штурвала, шпиндель выдвигается вверх, открывая затвор, для полноценного вывода которого в устройстве предусмотрен бугельный узел (3). Высота этого узла выполняется не менее чем 1 диаметр условного прохода.

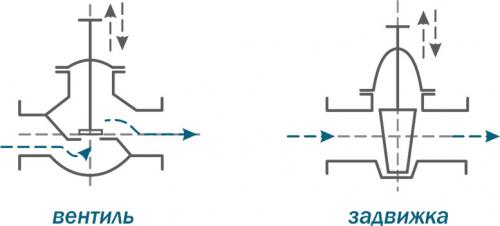

Чем отличается задвижка от вентиля. Функциональные и конструктивные отличия вентиля от задвижки

Практически ни одна трубопроводная система не обходится без важнейших элементов, предназначенных для перекрытия или контролирования рабочего потока внутри нее. В бытовых условиях для этих целей обычно используют клапаны. Вентили и задвижки — это более габаритные устройства, которые применяются на крупных инженерных магистралях. Между ними много общего, но, тем не менее, это разные элементы, которые отличаются друг от друга функционально и имеют разное конструктивное строение.

Чем отличается задвижка от вентиля. Функциональные и конструктивные отличия вентиля от задвижки

Общие свойства

Задвижки и вентили применяются в качестве запорного устройства в канализационных, водопроводных, газопроводных магистралях.

По конструкции каждый из элементов рассчитан на использование в системах с большими показателями давления. Это свойство отражается на цене (задвижки и вентили дороже обычных клапанов), но однако позволяет использовать устройства в системах, где другие конструкции будут малоэффективны.

Оба элемента монтируют к трубе посредством фланцев и муфт, а также сварным способом, т.е элементы могут быть частью или разборного, или монолитного устройства.

Конструктивно и та, и другая конструкция представляет собой литой корпус и запорный элемент для регулирования потока.

Особенности строения

Отличие элементов заключается в самой конструкции запорных элементов: у задвижки это клин, шибер или параллельный запор из одного или двух дисков, который движется перпендикулярно потоку, закрывая проходное отверстие, у вентиля — клапан со шпинделем на резьбе.

Задвижка

Задвижка — деталь для перекрытия проходного отверстия. Бывают шиберными, шланговыми и параллельными, что обусловлено особенностью конструкции.

Элементы задвижки:

  • корпус из чугуна, стали, латуни,
  • крышка корпуса из того же материала, что и корпус,
  • запор (клин, шибер, диски),
  • шпиндель (шток на резьбе) выдвижной или вращаемый,
  • маховик или редукторный привод (для автоматического управления).

В трубопроводах чаще всего устанавливаются полнопроходные устройства, у которых диаметр проходного отверстия равен диаметру трубы, но в некоторых случаях используют суженные задвижки для снижения износа уплотнителей.

Задвижки более эффективно работают на крупных магистралях, где диаметр трубы выше 300 мм, и уровень давления повышенный. Задвижка лишена изгибов, и следовательно, не создает лишнего сопротивления. Одностороннее давление плотно прижимает заслонку к седлу, поэтому устройство оказывается более надежным и прочным.

Вентиль

Запорное устройство для систем различного назначения, в котором проходное отверстие перекрывается с помощью клапана.

Элементы конструкции:

  • корпус вентиля может быть выполнен из чугуна, стали, бронзы;
  • седло для запорного клапана;
  • сам клапан со шпинделем на резьбе;
  • рукоять для вращения

В качестве запорного элемента используется клапан, который прилегает к седлу параллельно движению рабочей среды и разделяет ее поток под прямым углом, сужая проходные отверстия. При этом сопротивление только усиливается, что создает дополнительную механическую нагрузку на запорную арматуру.

Функциональные особенности

И то и другое устройство призвано перекрывать поток транспортируемой рабочей среды в трубах, с той лишь разницей, что вентиль способен ограничивать и полностью перекрывать движение, а задвижка может находится лишь в двух положениях: либо в закрытом, когда движение прекращается, либо в открытом, когда поток свободно циркулирует.

Чем отличается задвижка от вентиля. Функциональные и конструктивные отличия вентиля от задвижки

В чем принципиальное отличие устройств

Отличия двух запорных элементов можно обозначить тремя константами:

  1. Запорный элемент в задвижке движется перпендикулярно движению рабочей среды, в вентиле — параллельно. Поэтому задвижка — более прочное и надежное устройство.
  2. Вентиль по цене более экономичен, поскольку его конструкция проще.
  3. Задвижка призвана лишь полностью перекрывать или полностью открывать движение потока, тогда как вентиль способен его регулировать.

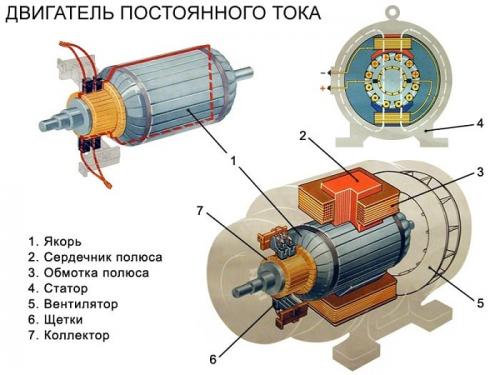

Из чего состоит электродвигатель. Устройство и описание ДПТ

Конструктивно электродвигатель постоянного тока устроен по принципу взаимодействия магнитных полей.

Самый простой ДПТ состоит из следующих основных узлов:

  1. Двух обмоток с сердечниками, соединенных последовательно. Данная конструкция расположена на валу и образует узел, называемый ротором или якорем.
  2. Двух постоянных магнитов, повёрнутых разными полюсами к обмоткам. Они выполняют задачу неподвижного статора.
  3. Коллектора – двух полукруглых, изолированных пластин, расположенных на валу ДПТ.
  4. Двух неподвижных контактных элементов (щёток), предназначенных для передачи электротока через коллектор до обмоток возбуждения.

Рисунок 1. Схематическое изображение простейшего электродвигателя постоянного тока.

Рассмотренный выше пример – это скорее рабочая модель коллекторного электродвигателя. На практике такие устройства не применяются. Дело в том, что у такого моторчика слишком маленькая мощность. Он работает рывками, особенно при подключении механической нагрузки.

Статор (индуктор)

В моделях мощных современных двигателях постоянного тока используются статоры, они же индукторы, в виде катушек, намотанных на сердечники. При замыкании электрической цепи происходит образование линий магнитного поля, под действием возникающей электромагнитной индукции.

Для запитывания обмоток индуктора ДПТ могут использоваться различные схемы подключения:

  • с независимым возбуждением обмоток;
  • соединение параллельно обмоткам якоря;
  • варианты с последовательным возбуждением катушек ротора и статора;
  • смешанное подсоединение.

Схемы подключения наглядно видно на рисунке 2.

Рисунок 2. Схемы подключения обмоток статора ДПТ

У каждого способа есть свои преимущества и недостатки. Часто способ подключения диктуется условиями, в которых предстоит эксплуатация электродвигателя постоянного тока. В частности, если требуется уменьшить искрения коллектора, то применяют параллельное соединение. Для увеличения крутящего момента лучше использовать схемы с последовательным подключением обмоток. Наличие высоких пусковых токов создаёт повышенную электрическую мощность в момент запуска мотора . Данный способ подходит для двигателя постоянного тока, интенсивно работающего в кратковременном режиме, например для стартера. В таком режиме работы детали электродвигателя не успевают перегреться, поэтому износ их незначителен.

Ротор (якорь)

В рассмотренном выше примере примитивного электромотора ротор состоит из двухзубцового якоря на одной обмотке, с чётко выраженными полюсами. Конструкция обеспечивает вращение вала электромотора.

В описанном устройстве есть существенный недостаток: при остановке вращения якоря, его обмотки занимают устойчивое. Для повторного запуска электродвигателя требуется сообщить валу некий крутящий момент.

Этого серьёзного недостатка лишён якорь с тремя и большим количеством обмоток. На рисунке 3 показано изображение трёхобмоточного ротора, а на рис. 4 – якорь с большим количеством обмоток.

Из чего состоит электродвигатель. Устройство и описание ДПТ

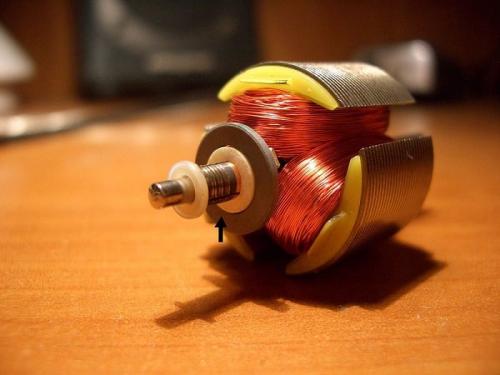

Рисунок 3. Ротор с тремя обмотками

Из чего состоит электродвигатель. Устройство и описание ДПТ

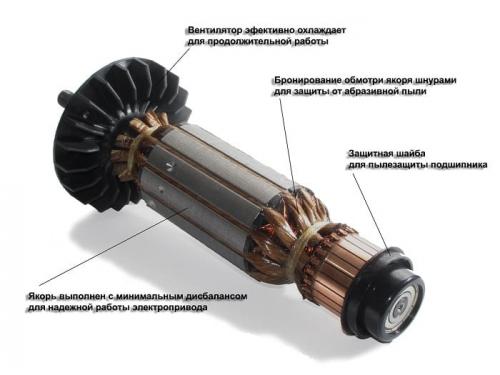

Рисунок 4. Якорь со многими обмотками

Подобные роторы довольно часто встречаются в небольших маломощных электродвигателях.

Для построения мощных тяговых электродвигателей и с целью повышения стабильности частоты вращения используют якоря с большим количеством обмоток. Схема такого двигателя показана на рисунке 5.

Из чего состоит электродвигатель. Устройство и описание ДПТ

Рисунок 5. Схема электромотора с многообмоточным якорем

Коллектор

Если на выводы обмоток ротора подключить источник постоянного тока, якорь сделает пол-оборота и остановится. Для продолжения процесса вращения необходимо поменять полярность подводимого тока. Устройство, выполняющее функции переключения тока с целью изменения полярности на выводах обмоток, называется коллектором.

Самый простой коллектор состоит из двух, изолированных полукруглых пластин. Каждая из них в определённый момент контактирует со щёткой, с которой снимается напряжение. Одна ламель всегда подсоединена к плюсу, а вторая – к минусу. При повороте вала на 180º пластины коллектора меняются местами, вследствие чего происходит новая коммутация со сменой полярности.

Такой же принцип коммутации питания обмоток используются во всех коллекторах, в т. ч. и в устройствах с большим количеством ламелей (по паре на каждую обмотку). Таким образом, коллектор обеспечивает коммутацию, необходимую для непрерывного вращения ротора.

В современных конструкциях коллектора ламели расположены по кругу таким образом, что каждая пластина соответствующей пары находится на диаметрально противоположной стороне. Цепь якоря коммутируется в результате изменения положения вала.

Из чего состоит вещество. Простейшие понятия: вещество, молекула, атом, химический элемент

Что такое химия? Где мы встречаемся с химическими явлениями? Везде. Сама жизнь — это бесчисленное множество разнообразных химических реакций, благодаря которым мы дышим, видим голубое небо, ощущаем изумительный запах цветов…

Что изучает химия? Химия изучает вещества, а также химические процессы, в которых участвуют эти вещества.

Что такое вещество — понятно: это то, из чего состоит окружающий нас мир и мы сами. Но что такое химический процесс (явление)?

К химическим явлениям относятся процессы, в результате которых изменяется состав или строение молекул, образующих данное вещество. Изменились молекулы — изменилось вещество (оно стало другим!), — изменились его свойства:

  • свежее молоко стало кислым;
  • зелёные листья стали жёлтыми;
  • сырое мясо при обжаривании изменило запах.

Все эти изменения — следствие сложных и многообразных химических процессов. Итак,

химия — это наука о веществах и их превращениях.

При этом исследуются не всякие превращения, а только такие, при которых

  • обязательно изменяется состав или строение молекул;
  • никогда не изменяется состав и заряд ядер атомов.

В этом определении встречаются такие понятия, как « вещество », « молекула », « атом ». Разберём их подробнее.

Вещество — это то, из чего состоят окружающие нас предметы. Каждому абсолютно чистому веществу (таких в природе, кстати, не существует) приписывают определённую химическую формулу, которая отражает его состав, например:

  • Н2О — вода;
  • Na84)6SO4> — лазурит.

Выше приведены молекулярные формулы двух веществ. Следует отметить, что далеко не все вещества состоят из молекул, так как существуют вещества, которые состоят из атомов или ионов. Например, алмаз состоит из атомов углерода, а обычная поваренная соль — из ионов Na+и ионов Cl(условная «молекула» — NaСl).

Наименьшая частица вещества, которая отражает его качественный и количественный состав, называется молекулой .

Молекулы состоят из атомов . Атомы в молекуле соединены при помощи химических связей . Каждый атом обозначается при помощи символа (химического знака):

  • Н — атом водорода;
  • О — атом кислорода.

Число атомов в молекуле обозначают при помощи индекса :

Примеры:

  • О2— это молекула вещества кислорода, состоящая из двух атомов кислорода;
  • Н2О — это молекула вещества воды, состоящая из двух атомов водорода и одного атома кислорода.

Но! Если атомы не связаны химической связью, то их число обозначают при помощи коэффициента :

Аналогично изображают число молекул:

  • 2— две молекулы водорода;
  • 2О — три молекулы воды.

Почему атомы водорода и кислорода имеют разное название, разный символ? Потому что это атомы разных химических элементов.

Химический элемент — это частицы с одинаковым зарядом ядер их атомов.

Что такое ядро атома? Почему заряд ядра является признаком принадлежности атома к данному химическому элементу? Чтобы ответить на эти вопросы, следует уточнить: изменяются ли атомы в химических реакциях? Из чего состоит атом*?

* Подробнее о строении атома будет рассказано в уроке 3 .

Атом не имеет заряда, хотя и состоит из положительно заряженного ядра и отрицательно заряженных электронов:

В ходе химических реакций число электронов любого атома может изменяться, но заряд ядра атома в химических реакциях НЕ МЕНЯЕТСЯ!

Поэтому заряд ядра атома — своеобразный «паспорт» химического элемента. Все атомы с зарядом ядра +1 принадлежат химическому элементу под названием «водород». Атомы с зарядом ядра +8 составляют химический элемент «кислород».

Каждому химическому элементу присвоен химический символ (знак), порядковый номер в таблице Менделеева (порядковый номер равен заряду ядра атома); определённое название и, для некоторых химических элементов, особое прочтение символа в химической формуле (табл. 1).

Подведём итог. Вещества состоят из молекул, молекулы состоят из атомов, атомы с одинаковым зарядом ядра относятся к одному и тому же химическому элементу.

Но, если вещество состоит из молекул, то любое изменение состава или строения молекулы приводит к изменению самого вещества, его свойств.

Хотя по составу молекулы этих веществ отличаются на один атом кислорода, сами вещества по свойствам сильно отличаются друг от друга. Воду Н2О мы пьём и жить без неё не можем, а НО— перекись водорода, пить нельзя, а в быту её используют для обесцвечивания волос.
