Шаровый вентиль относится к классу запорных устройств ручного типа. Он нашёл применение в отопительных, водопроводных, газовых системах и в нефтедобывающей отрасли. Надёжность и удобство конструкции подобных деталей обусловило то, что они прекрасно заменяют клиновые задвижки, а также конические и цилиндрические краны. Основное их предназначение – обеспечение возможности регулирования или полного перекрытия движения жидких либо газообразных сред.

Шаровый вентиль — это современная, удобная и надежная конструкция, применяемая в разных видах трубопроводов

Конструкция и применение

Шаровым называют вентиль (кран), затвор которого имеет сферическую поверхность. Его конструкция включает следующие элементы:

• корпус. Он может быть цельным (изготавливается с помощью сварки) или разборным. Вентили первого типа ремонту не подлежат. Разборные устройства ремонтопригодны. Но в сравнении с цельносварными шаровыми вентилями для воды они имеют больший вес, более сложную конструкцию и большую стоимость;
• шар. Выпускается данный элемент в двух исполнениях – плавающем и фиксированном. Его проходное отверстие может иметь сечение, меньшее или равное номинальному диаметру крана;
• подвижный шпиндель. С его помощью поворачивается запирающая деталь;
• съёмную ручку;
• торцевые фторопластовые кольца. Они обеспечивают уплотнение между корпусом и полированным шаром. Кольца из фторопласта характеризуются на порядок меньшим истиранием, чем резиновые уплотнители. Благодаря такому устройству вентиля водопроводного протечки жидкости практически исключены.

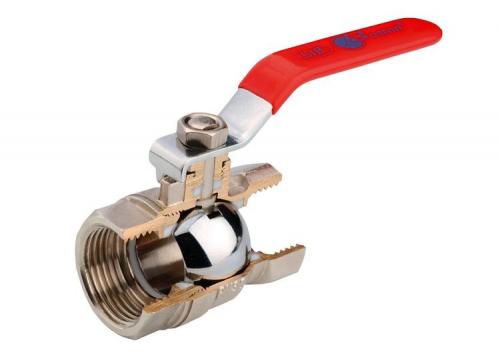

Внутри вентиля расположен металлический шар, который и отвечает за регулировку и перекрытие потока воды

В стальном шаровом затворе, расположенном в корпусе крана, имеется отверстие, ось которого ориентирована параллельно направлению потока. Жёсткое крепление штока и шара формирует ось вращения, которая располагается перпендикулярно направлению движения воды. При совпадении осей отверстия в шаре и потока жидкости, кран откроется. Если же повернуть шток вентиля на 90 градусов, направление осей станет перпендикулярным друг другу. В результате этого действия поток перекроется.

Сфера применения и основные характеристики шарового водопроводного вентиля регламентируются ГОСТом 9702 87. Данное устройство используется в системах транспортировки жидкостей на промышленном и бытовом уровне. Устанавливаются такие устройства на любые — пластиковые, стальные, медные и прочие трубы.

Важно! Применять его как запорно-регулирующую арматуру допускается в системах, диаметр которых колеблется в диапазоне 10 ≤ D≤ 13 миллиметров при рабочем давлении, не превышающем отметку 2500 кг/см².

Высокая герметичность и минимальные гидравлические потери, фиксируемые при полностью открытом кране, позволяют использовать шаровые вентили для транспортировки пара, а также газов в жидком агрегатном состоянии. Из самых эффективных модификаций таких устройств, работающих с газовой средой, эксперты выделяют равнопроходные краны импортного или отечественного производства с номинальным диаметром до 50 миллиметров, оснащенных автоматом аварийного закрытия.

Виды, их преимущества и недостатки

Классификация вентилей для воды осуществляется по нескольким критериям, основным из которых является конструктивное исполнение.

Вентили бывают самой разной формы, что позволяет устанавливать их в разных частях водопроводной системы

На его основании эти детали подразделяются на:

• прямоточные;
• проходные;
• смесительные;
• угловые.

Сфера применения смесительных кранов – смешивание жидкостей, например, двух потоков воды различной температуры. Современная промышленность впускает также специальные виды вентилей, предназначенных для эксплуатации в нестандартных условиях. Таковыми могут быть очень высокие температуры или нетипичные рабочие среды.

Если же принимать во внимание выполняемые функции, то такие детали бывают:

• запорными;
• запорно-регулирующими;
• специального назначения.

Например, устройство водопроводного вентиля – американка позволяет успешно использовать его в качестве традиционного сгона с прямой и обратной резьбой, в конструкцию которого входит муфта с контргайкой.

Для промышленных трубопроводов выпускаются вентили особых размеров и типов

По пропускной способности шаровые (вентили подразделяются на полнопроходные, неполнопроходные и стандартные. Значение данного параметра вычисляется по формуле:

ТА=S_o/D_т., где

TA – пропускная способность, Sо – сечение отверстия в шаре вентиля, Dт- диаметр трубы.

У стандартного устройства TA составляет 0,7-0,8, у неполнопроходного – 0,4…0,5, у полнопроходного TA колеблется в пределах от 0,9 до 1,0. Установка неполнопроходного вентиля для воды выполняется в трубопроводах с небольшим расходом рабочей среды. Изготавливаются такие детали из стали, чугуна, бронзы, латуни полиэтилена и даже из титана.

К достоинствам водопроводного шарового вентиля можно отнести:

• надёжность и долговечность;
• компактность конструкции;
• удобство управления;
• минимальные потери воды;
• отсутствие застойных зон и завихрений;
• высокая герметичность;
• минимальная степень износа при активной амортизации.

Перекрыть подачу носителя при помощи шарового крана можно одним коротким движением ручки

Недостатков очень немного. Один из них — если механизм выйдет из строя, отремонтировать его не удастся.

Производители не рекомендуют использовать шаровые вентили для регулировки потока воды, а только для полного открытия или перекрытия прохода.

Важно! Невыполнение данного условия вызовет быструю разгерметизацию устройства.

Особенности устройства

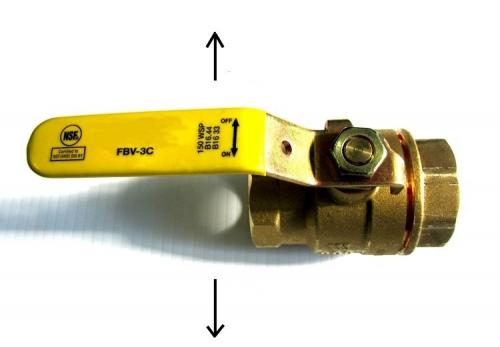

Шаровые краны открываются и закрываются поворотом ручки вправо-влево. В устройстве смесительного типа это может выполняться движением вверх-вниз. Такие конструкции не содержат множество движущихся поворотных деталей, что обеспечивает минимальный риск возникновения протечки.

В промышленном производстве с успехом используются фланцевые шаровые вентили. Они настолько надёжны, что могут устанавливаться на ответственном оборудовании, например, в нефтедобывающей отрасли. А муфтовый водопроводный шаровой кран применяется и в отопительной системе ЖКХ для транспортировки горячей воды. Но с одной оговоркой: в теплоносителе недопустимо наличие абразивных частиц.

Самая простая конструкция характерна бытовым шаровым кранам для холодной воды. Диаметр отверстия в шаре полнопроходного устройства должен быть примерно равен сечению трубы. Отопительные системы нуждаются в использовании специального приспособления для удаления из них воздуха. С этой целью устанавливаются так называемые краны Маевского, оснащённые клапаном. Ручка, вращающая шаровое устройство, в них бывает двойной («баттерфляй») либо имеет вид одинарного рычага.

На рынке также можно найти водопроводные шаровые вентили, с помощью которых монтируется бытовая техника типа посудомоечных машин. Их отвод оснащён фильтром. Такое техническое решение предотвращает попадание абразивных частиц внутрь дорогого импортного оборудования, рассчитанного на воду с высокой степенью очистки.

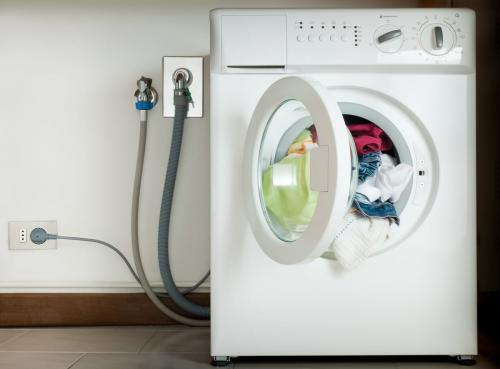

Вентили шарового типа устанавливают для перекрытия подачи воды в стиральные, посудомоечные машины, бойлеры

Нельзя обойти вниманием и современные водопроводные финские смесители. Их шаровоймеханизм обеспечивает регулировку силы напора и температуру воды одним простым движением. Удобство достигается за счёт более сложного внутреннего устройства. Хоть стоят они дороже, многие наши соотечественники отдают предпочтение именно им.

Монтаж вентиля

Правильная установка шарового вентиля обеспечит безопасную работу и продлит срок его службы. Процесс его монтажа ничем не отличается от установки резьбового фитинга. Однако здесь существуют свои нюансы. Опытные домашних дел мастера рекомендуют:

• выбрать удобное место для работы крана. Ничто не должно мешать поворотам рычага-ручки;
• при замене, сняв старый кран, очистите резьбу ото льна и попытайтесь накрутить новый. Часто встречается, что 2-3 витка просто сгнивают. Если это произошло, дорежьте резьбу;
• прежде, чем намотать лён, необходимо убедиться, что кран накручивается без него на 4-5 оборота. Приступать к монтажу вентиля можно только при выполнении данного условия;
• установку необходимо выполнять с учётом направления потока воды. Оно указано на корпусе этой детали.

Важно! Чтобы исключить протечки необходимо обеспечить, чтобы вентиль накручивался не меньше, чем на 4 витка.

В заключение необходимо отметить, что на современном рынке представлен широкий ассортимент водопроводных шаровых вентилей. Поэтому подобрать устройство, позволяющее оптимальным образом решить поставленную задачу, не составит никакой сложности.

Кран водоразборный

Шаровые краны сейчас применяются в любых системах инженерных коммуникаций: в трубах отопления, водоснабжения, газовых магистралях и системах сжатого воздуха. Среди всех типов кранов есть такие, которые используются только в сети подачи воды. Это кран водоразборный. Он служит в качестве запорной арматуры, в конечной водопроводной точке (также и с питьевой водой). Чаще всего применяют водоразборные краны из латуни, как достаточно надёжные и долговечные изделия, со сравнительно небольшой ценой.

Кран водоразборный представляет собой изделие, практически аналогичное другим кранам подобного типа: с одной стороны штуцер с накидной гайкой, с другой — изогнутый под углом патрубок с рассекателем. Кран имеет алюминиевую рукоятку рычажного или флажкового типа, обычно красного цвета. Штуцер и накидная гайка позволяет быстро заменить кран другим. Рассекатель формирует компактную струю воды, также к нему можно подсоединить гибкий шланг.

Краны водоразборные обычно изготавливают из латуни марки С3771. Такое изделие имеет желтоватый «латунный» цвет. Гальванопокрытие из никеля или хрома увеличивает стойкость и долговечность крана. После нанесения этого покрытия он имеет серебристый цвет. В качестве уплотнителя используется фторопласт. Допускается эксплуатация крана водоразборного при температуре до 75 °С, с давлением рабочей жидкости в 10 бар. Данный кран не подлежит ремонту, только замене.

Кран для стиральной машинки подключаемый к водопроводу. Как выбрать кран для стиральной машины

Время на прочтение: 5 минут

У этой статьи:

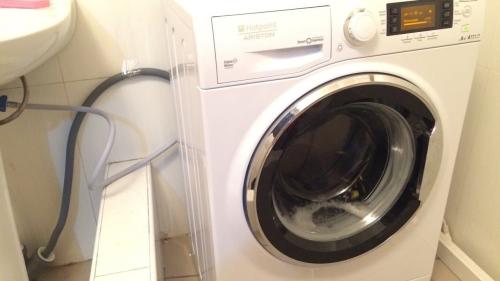

Стиральная машинка не может работать без воды — общеизвестный факт. Поэтому подключение стиралки к водопроводу считается ответственным этапом. Низкокачественные комплектующие, а также нарушение процесса подключения могут привести к печальным последствиям — затоплению. Пострадать может не только ваше имущество, но и соседское. Избежать непредвиденных трат тогда не получится.

Хотите узнать, как выбрать кран для подключения стиральной машины к водопроводу и как правильно его установить? Внимательно читайте статью. Риск ошибок точно будет сведен к нулю.

Кран на стиральную машину: необходимость или пустая трата денег?

Для подключения стиралки к воде совсем не обязательно покупать и устанавливать специальный краник. Подключение «напрямую» также возможно. Но стоит ли поступать таким образом? Несущественная экономия чревата большими расходами.

Вентиль потребуется в ситуации, когда нужно экстренно перекрыть воду к стиральной машинке. Не установили? Вероятность затопления квартиры и соседей при возникновении протечки очень высока. В таком случае на ремонт и восстановление мебели придется потратиться больше, чем на покупку водного затвора.

Выбираем запорный кран: основные виды

Сегодня в продаже предлагается большой ассортимент всевозможных вентилей. Их положение, а также количество выводов определяет тип устройства:

• Прямой кран с двумя выводами для воды. Отсекает бытовую технику от общей системы коммуникаций. Крепится на отдельную трубу, которая подходит от центрального водопровода к самому агрегату.

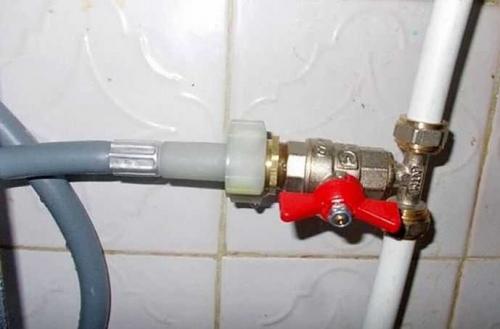

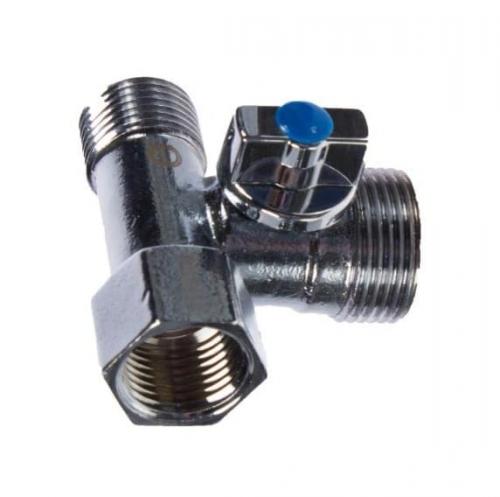

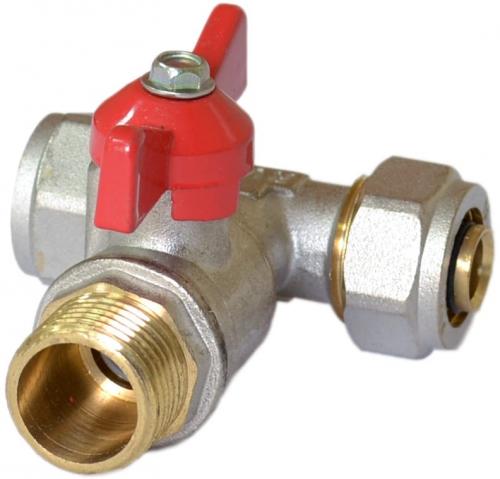

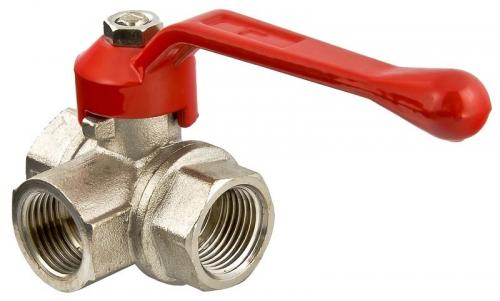

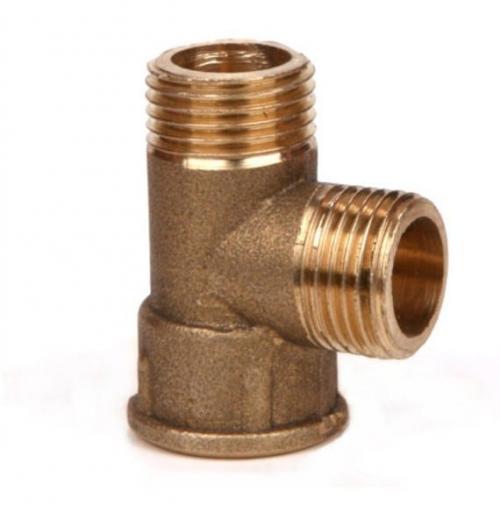

• Кран-тройник водопроводный. В отличие от двойного, имеет три выхода (что понятно из самого названия). В случае необходимости пользователь может закрыть один выход. Другие два — проточные и используются для соединения основной трубы с ответвлением. Тройники могут быть: разной формы, с перекрытием одного или сразу двух выходов.

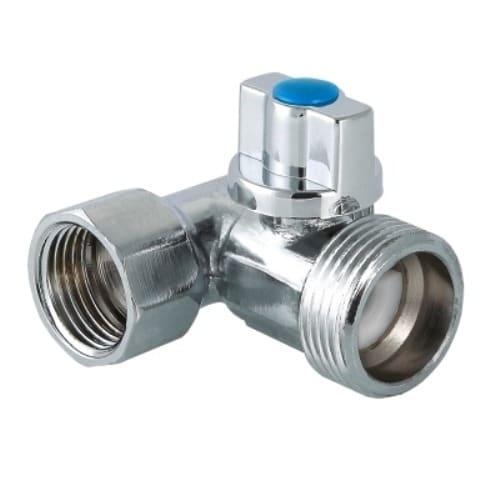

• Угловой. Используется при установке стиральной машины-автомата в условиях ограниченного пространства (например, в очень маленькой ванной), где нет возможности установить типовой проходной прямой кран. Представляет собой усовершенствованную, хорошо продуманную конструкцию с двумя отводами.

Угловые вентили используются для водообеспечения не только стиралок, но и прочей техники, в том числе сантехники — бачков унитазов, биде и т. п.

Чаще всего производители аппаратов для стирки рекомендуют типы и виды комплектующих, которые следует использовать с устройством. Мастера по установке стиралок советуют прислушиваться к таким рекомендациям.

Почему не подойдет типовой проточный затвор?

Не редки ситуации, когда пользователи стиралок не сталкивались с подводом воды к бытовой технике и не понимают, почему нельзя установить типовой проточный вентиль.

Если вы знаете, что такое гидроудар, то подобных вопросов не возникнет: вода под высоким давлением буквально разрывает металлопластиковые и даже металлические трубы. Устройство для стирки подключено напрямую с помощью обычного шланга? Высока вероятность, что во время гидроудара его разорвет на части.

Больше всего уместен кран-тройник. Он не только выдержит высокое давление, но и позволит подключить к воде сразу несколько разных устройств. К примеру, машинку для стирки и посудомойку.

Важные моменты

Выбирая вентиль для стиралки, учитывайте:

• Материал. Продавцы предлагают краны из силумина или латуни. Первый вариант весьма недолговечен, хоть и более привлекателен по цене. Остановите выбор на втором. Переплатите 1–2 доллара, но приобретите надежное затворное устройство.

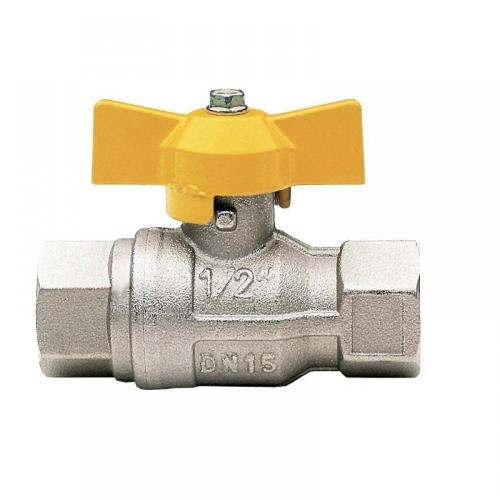

• Конструкцию механизма для перекрытия. Многооборотная или шаровая — два возможных варианта. Долгим сроком службы могут похвастаться шаровые затворы:

• Конструкцию вентиля. Его ручка используется в экстренных случаях, когда нужно срочно перекрыть подачу воды. Она должна быть удобной и не слишком маленькой. Тогда закрыть воду сможете за пару секунд.

Установка крана СМА

Выбрали деталь нужной формы, вида и конструкции? Прекрасно! Приступайте к ее собственноручной установке.

Сам процесс довольно прост. Главное — запастить терпением, инструментами и дополнительными деталями. Понадобятся:

• Шланг с двойной стенкой. Производители кладут в комплекте к устройствам обычные одностеночные заливные шлаги. Специалисты советуют их не устанавливать. Оптимальное решение — потратиться и купить более надежный шланг, имеющий две стенки, а также армирование из проволоки.

Покупая шланг, учитывайте длину. Часто производители экономят и кладут в комплект очень короткие шланги.

• Водный фильтр. Крепится на ответвление трубы, идущей от водопровода к резьбе крана. Водопроводная вода не отличается хорошим качеством. Есть возможность поставить перед машинкой 2–3 фильтра? Отлично! Принцип — чем больше, тем лучше, здесь работает.

Источник: https://postroivsesam.info/novosti/ventil-krana-dlya-vody-tip-konstrukciya-zapirayushchego-ustroystva

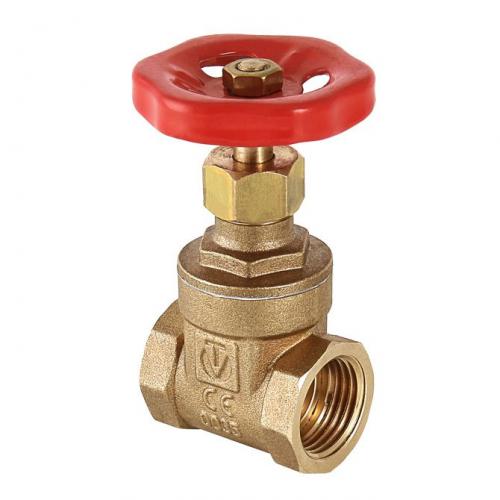

Кран водопроводный вентильный старого образца. Классификация водопроводных вентилей

Этот элемент запорной арматуры классифицируется по разным признакам.

1. По типу и конструкции запирающего устройства.
2. По материалу изготовления.
3. По способу соединения с трубой.

Тип конструкция запирающего устройства

Здесь три позиции:

1. Вентиль клапанный.
2. Пробковый, он же конусной.
3. Шаровой.

Клапанный вентиль

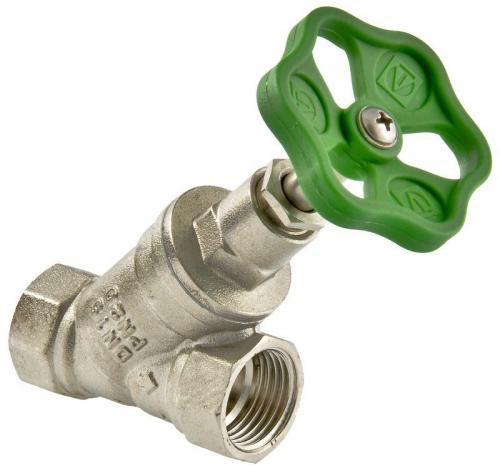

Клапанный вентиль, нередко его называют вентильным краном, — это корпус прибора, разделенный горизонтальной или наклонной перегородкой. В последней сделано отверстие с проточкой под клапан. Этот участок называется седлом.

Клапан – это часть штока, которая располагается в нижней части. В него вставлена эластичная прокладка, которая и упирается в седло, тем самым, перекрывая подачу воды.

Сам шток в верхней части имеет резьбу, которая входит в резьбу посадочной гайки. Именно посредством резьбового соединения при вращении штока производится подъем или опускание клапана.

Конусный

Водопроводный вентиль конусного типа является подвидом клапанного прибора, потому что сама конструкция вентиля от первого отличается лишь клапаном. Он собой представляет пробку в виде конуса, которая при вращении штока опускается в отверстие перегородки, закрывая собой.

Все плюсы и минусы вентиля клапанного типа можно отнести и к конусным моделям.

Шаровой

Свое название прибор получил за счет формы запирающего устройства. Это шар, в котором сделана сквозная прорезь (канал). Если последняя при повороте штока оказывается перпендикулярно трубопроводу – поток воды перекрывается. И, наоборот, когда канал расположен вдоль трубы, вентиль считается открытым.
