Как соединить водопроводные пластиковые трубы между собой. Достоинства и особенности применения

08.09.2022 в 07:24
Содержание
  1. Как соединить водопроводные пластиковые трубы между собой. Достоинства и особенности применения
  2. Как соединить трубы водопровода. Соединение стальных труб
  3. Как отсоединить пластиковые трубы. Как разобрать пластиковые канализационные трубы
  4. Как соединить пластиковые трубы канализации. Замена устаревших материалов на пластик
  5. Как соединить пластиковые трубы без утюга. 4 способа пайки полипропиленовых труб без электрического паяльника
  6. Как соединить пластиковые трубы фитингом. Как соединить пластиковые трубы
  7. Как правильно соединить пластиковые трубы для водопровода. Проектирование водопроводной системы
  8. Как соединить пластиковые трубы муфтой. Что такое муфта и зачем она нужна?

Как соединить водопроводные пластиковые трубы между собой. Достоинства и особенности применения

Полиэтиленовые трубы делают из полиэтилена низкого давления. Сокращено этот материал маркируют как ПНД. Он отличается повышенной прочностью и эластичностью, имеет хорошие эксплуатационные свойства:

  • химически нейтрален, может использоваться для транспортировки пищевых продуктов;
  • гладкие стенки препятствуют образованию налета внутри;
  • не подвержен коррозии;
  • небольшой коэффициент теплового расширения — около 3% при максимальном нагреве (до +70°C);
  • нормально реагируют на замерзание воды внутри, за счет эластичности увеличиваются в диаметре, а после оттаивания принимают изначальные размеры.

Один момент, который надо помнить! Если вам нужны трубы, стойкие к замерзанию (например, для устройства водопровода на даче ), при выборе смотрите на описание или технические характеристики. Не все типы сополимеров, которые используются для производства труб, нормально переносят заморозку. Так что будьте внимательны.

Основной недостаток полиэтиленовых труб — ограничения по температуре транспортируемой среды: она не должны быть выше +40°C, то есть из ПНД можно сделать только холодный водопровод, для горячей воды и, тем более, отопления их использовать нельзя.

Как соединить водопроводные пластиковые трубы между собой. Достоинства и особенности применения

Полиэтиленовые водопроводные трубы есть разных диаметров

Еще один момент: полиэтилен плохо переносит УФ-излучение. При постоянном нахождении на солнце материал теряет эластичность, и, через некоторое время, ломается (некоторые производители делают ПНД трубы стойкие к ультрафиолету, но стоят они дороже). Потому открытая прокладка водопровода из пластиковых труб очень нежелательна. Но провести трубу в траншее от колодца или скважины до дома, сделать разводку холодной воды по дому очень даже можно. Это довольно экономичное и удобное решение, так как монтаж и соединение полиэтиленовых труб — дело не очень сложное. Если речь идет о разъемном соединении, то для него не нужно никакое оборудование. Нужны только фитинги и руки.

Как соединить трубы водопровода. Соединение стальных труб

Как соединить трубы водопровода. Соединение стальных труб

Если система обустраивается из стальных труб, тогда применяют следующие методы соединения:

  • сварка;
  • резьба;
  • фитинги.

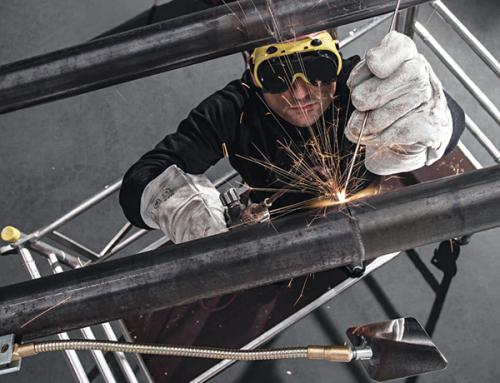

В основном стальные трубы соединяют методом газовой либо электродуговой сварки. Для дугового способа соединения трубопровода применяют электрод, расплавленный электрической дугой. Дополнительно рекомендуется заизолировать швы путем расплава шлака.

Чтобы сделать большие точки, применяется сварочный трансформатор. Для газовой сварки применяют горелку, к которой подается смесь ацетилена и кислорода. Для шва используется сварочная проволока.

Стальные трубы можно соединить в трубопровод путем применения резьбы. Такое соединение отличается от сварочного метода тем, что позволяет разобрать ранее собранный трубопровод. Для нарезки резьбы используется токарно-винторезный станок либо трубы приваривают.

Герметизация такой резьбы осуществляется с помощью следующих изделий:

  • лента ФУМ – может дать течь, если произошел минимально обратный ход резьбы;
  • нить – в отличие от предыдущего герметика, нить не имеет вышеописанного недостатка;
  • сантехнический лен – гниет на холодной воде, а на горячей – выгорает. Чтобы устранить подобную проблему, проводится пропитка трубы краской или олифой.

Для соединения стальной трубы используется фитинг – это простая конструкция, укомплектованная накидной гайкой, распорным кольцом и прокладкой. Если затянуть гайку, труба надежно зажмется уплотнительным кольцом.

При использовании оцинкованной трубы для водопровода, применяют все вышеописанные методы соединения, кроме сварки. Из-за нагрева выгорает оцинкованное покрытие, ускоряется коррозия изделия в месте шва.

Для соединения гофрированной нержавеющей стали используют компрессионные фитинги с силиконовыми кольцами. Такое соединение считается прочным, так как невозможно вырвать трубу из системы, не открутив гайку.

Как отсоединить пластиковые трубы. Как разобрать пластиковые канализационные трубы

Разъединение пластиковых канализационных труб не вызывает трудностей, но только в том случае, если вы действуете правильно, а система смонтирована верно и на гибких соединениях.

Не пытайтесь продвинуть вверх/вниз весь стояк — не получится, во-первых (он серьезно закреплен), чревато поломками, во-вторых.

Не пытайтесь отклонить трубу в сторону, тем самым высвободив ее из крестовины/раструба — это тоже не получится, а если получится, то чревато.

Чтобы нормально разъединить пластиковые канализационные трубы, сначала нужно прокапать машинным маслом манжеты (уплотнительные кольца) в местах соединений. Затем следует сдвинуть трубу в компенсаторе, спокойно разобрать систему и заменить все, что надо заменить (правда, действовать нужно очень быстро, особенно когда соседи дома и злы).

Компенсатор — деталь, предназначенная конкретно для разборки в целях замены/ремонта элементов канализации. Он обеспечивает вертикальное смещение на добрый десяток см, чего вполне достаточно. В идеале компенсатор обязан быть на каждом пластиковом стояке.

Чтобы извлечь трубу из крестовины или тройника, надо проворачивать ее вокруг оси с движением вверх. Нет компенсатора? Жизнь, увы, не идеальна. Придется резать трубы и менять все полностью (собирая систему, не забываем поставить компенсатор).

Как разрезать канализационную трубу ↑

Пластиковые конструкции режут пилой, болгаркой (ножом, топором), с горем пополам снимая затем фаску. Остающиеся зазубрины нарушают целостность уплотнительной манжеты, из-за чего впоследствии возникают протечки. Для резки есть специальный инструмент — труборез.

Инструмент разный — покупать надо не абы какой, а подходящий по диаметру и предназначенный для определенного материала (ПНД, металлопластик, стеклопластик и т. д.). Выпускают для этой цели и специальные ножницы. Устройства с трещеточным механизмом стоят в два раза дороже обычных, но делают идеальный срез, что крайне важно для канализационной системы.

Если элементы не разъединяются ↑

Когда канализационной системе более 10 лет, уплотнительные кольца и манжеты будто срастаются с пластиком. Разъединить элементы довольно проблематично (трудность не придуманная: с этим сталкиваются постоянно).

Способы народных умельцев:

  1. Размочить WD-40, а затем заменить размоченное.
  2. Разбить монтировкой, если все идет на замену.
  3. Обмотать трубу наждачной бумагой (абразивной стороной к трубе), а после попытаться все-таки выкрутить (если руки не будут скользить уже по бумаге).
  4. Выломать по кускам пассатижами.
  5. Обрезать трубу, болгаркой (или УШМ; маленький диск) разрезать ту часть, что в раструбе, достать кусочки.
  6. Залить стыки силиконовой смазкой и прогреть строительным феном (но не расплавить!).
  1. Использовать два предназначенных для подобных целей газовых ключа: одним ключом держать раструб, вторым — поворачивать высвобождаемую деталь.

Если соединение жесткое — выполнено посредством традиционной зачеканки паклей с устройством цементного замка, процесс разъединения схож с аналогичным у чугунной канализации.

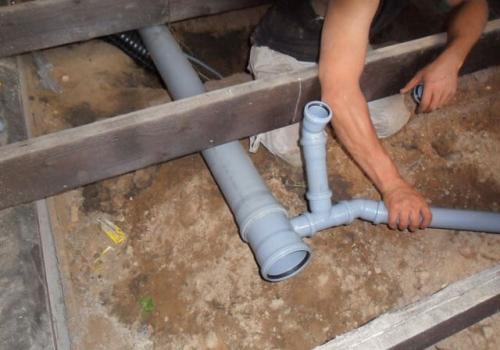

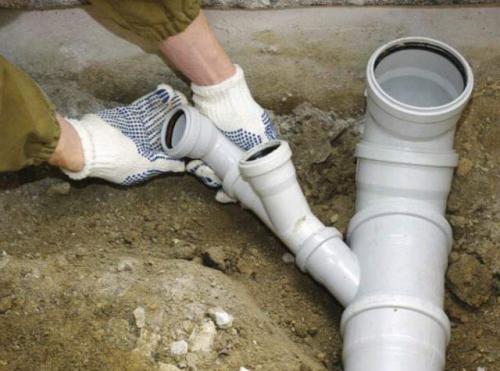

Как соединить пластиковые трубы канализации. Замена устаревших материалов на пластик

Для водоснабжения и отведения сточных вод все чаще применяют пластиковые трубы. Все материалы, из которых производят составляющие трубопровода (поливинилхлорид, полипропилен, полиэтилен, полибутилен), термопластические, т.е. при повышенных температурах размягчаются, а при последующем охлаждении возвращаются в первоначальное состояние (структура и физические свойства термопластика).

С каждым годом в системе водоотведения на смену отработанных материалов приходят новые, более перспективные.

Как соединить водопроводные пластиковые трубы между собой. Достоинства и особенности применения 02

Уходят в прошлое канализационные трубы и соединения:

  • Бетонные трубы, которые довольно тяжелые, трудно транспортируемые и монтируемые. На сегодняшний день они нашли успешное применение при обустройстве локальной канализации загородных коттеджей и дач.
  • Асбестоцементное соединение канализационных труб разного диаметра, отличающееся повышенной хрупкостью. Как недостаток, низкая пропускная способность. Но асбестоцементные трубы стойки к химическому воздействию, перепадам температуры и коррозии, легки и доступны в цене. Стоит заметить, что правильно выполненное соединение асбестоцементных труб прослужит достаточно долго.
  • Чугунные трубы обладают множеством достоинств. Поэтому на протяжении долгих лет они оставались лидерами в системе отвода стоков. Но при этом изделия из чугуна имеют массу недостатков, в первую очередь, − большой вес и склонность к быстрому засорению.

Как соединить водопроводные пластиковые трубы между собой. Достоинства и особенности применения 03

Если говорить о пластиковых трубопроводах, то они, в отличие от своих «собратьев», не имеют указанных выше недостатков. То есть, изделия из пластика могут очень долго функционировать безаварийно − до сотни лет; не подвержены ржавчине, коррозии, химическим реакциям, агрессивным средам; очень эластичны, прочны, и т.д. Эти трубы можно смонтировать всевозможными способами, каждый из которых дает отличный результат.

За счет идеально гладкой внутренней поверхности пластиковые конструкции из ПВХ имеют высокую пропускную способность. Как еще один «плюс» − их легкость, поэтому работать с ними одно удовольствие. Теперь поговорим о том, как соединить пластиковые канализационные трубы.

Как соединить пластиковые трубы без утюга. 4 способа пайки полипропиленовых труб без электрического паяльника

В данном обзоре мы разберем несколько рабочих способов соединения полипропиленовых труб и фитингов без использования стандартного электрического паяльника. Берите себе на заметку.

Как соединить полипропиленовые трубы без паяльника

Это альтернативный «домашний» вариант в тех случаях, когда под рукой нет сварочного утюга.

Обратите внимание, что данный способ не рекомендуется использовать для соединения ПП труб при монтаже водопровода, находящегося под давлением (например, в частном доме или квартире), поскольку в месте соединения возможна течь, что может привести к неприятным последствиям.

В то же время, этот способ соединения полипропилена вполне пригоден для изготовления различных поделок своими руками и самодельных конструкций из ПП труб.

Чтобы соединить полипропиленовые трубы альтернативным способом, потребуется газовый баллончик с горелкой и специальные ножницы, которые предназначены для резки ПП труб.

Основные этапы работ

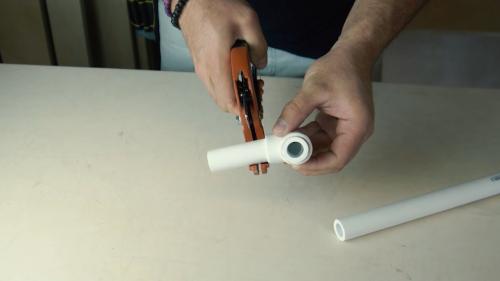

К примеру, нам нужно соединить два отрезка полипропилена под прямым углом (90 градусов) при помощи уголка. Сделать это можно без использования сварочного утюга.

Первым делом необходимо замерить металлической линейкой глубину «посадочного места» в самом уголке.

Потом ставим отметку на отрезке полипропиленовой трубы, чтобы понимать, какой именно участок нужно будет прогреть.

Ну а дальше все просто: нагреваем газовой горелкой сначала внутреннюю часть уголка, а потом наружную поверхность полипропиленовой трубы.

Вставляем отрезок ПП трубы в уголок и прижимаем в течение 10-15 секунд. Соединение готово!

Как соединить пластиковые трубы без утюга. 4 способа пайки полипропиленовых труб без электрического паяльникаПолипропилен. Соединение труб без паяльника.

Как сделать газовый паяльник для полипропиленовых труб

Для пайки полипропиленовых труб обычно используется электрический паяльник, на который устанавливаются насадки определенного диаметра. А что делать, если нет электричества, а спаять трубы надо?

Тут только два варианта: либо ждать, пока появится электричество (ну или искать, может, у кого есть бензиновый генератор), либо использовать самодельный паяльник, который работает на газе.

В сегодняшней статье мы поделимся с вами идеей автора YouTube канала «100 ПУДОВО» и расскажем, как сделать газовый паяльник для полипропиленовых труб своими руками.

Необходимые материалы:

  • пластиковая труба (канализационная);
  • удлиненная гайка;
  • крепежный(мебельный) уголок;
  • скоба из металлического прутка;
  • водопроводная муфта;
  • насадки для пайки полипропиленовых труб.

Возможно, вам также интересно будет прочитать статью: .

Пошаговый процесс изготовления газового паяльника для ПП труб

Первым делом необходимо сделать основание со «стаканом», в который будет устанавливаться туристический газовый баллончик.

В качестве основания можно использовать кусок доски или фанеры. Также подойдут и другие материалы: ДСП, МДФ или OSB.

«Стакан» можно изготовить из пластиковой канализационной трубы. Отрезаем заготовку подходящей длины, и разрезаем ее вдоль. Потом сверлим два отверстия, уменьшаем до нужного диаметра и фиксируем заклепками.

В принципе, можно не выполнять все эти операции, если получится найти кусок трубы подходящего диаметра, чтобы газовый баллончик стоял вертикально, а не болтался из стороны в сторону.

Устанавливаем «стакан» на основание, после чего фиксируем с помощью мебельного металлического уголка, как показано на фото ниже.

Как соединить пластиковые трубы фитингом. Как соединить пластиковые трубы

Полимерные изделия для домашней водопроводной системы стыкуются несколькими способами. При определении подходящей методики монтажа необходимо руководствоваться следующими критериями:

  • Назначением трубопровода. Для водоснабжения рекомендуется применять сварку, канализация создается с помощью раструбов, отопление формируется с использованием муфт соответствующего размера.
  • Материалом устанавливаемых элементов. Конструкция большинства поливинилхлоридных труб дополняется специальными раструбами, магистрали из полиэтилена соединяются компрессионными муфтами, для сборки полипропиленовых изделий задействуют механические паяльники.
  • Масштабом проводимых работ. Для небольших объемов, ограниченных пределами квартиры или собственного дома, допускается выполнять требуемые мероприятия самостоятельно. Сварка крупных объектов нуждается в привлечении специализированных бригад.

Резьбовые крепления для соединения полимерных элементов не применяются из-за неспособности обеспечить герметичность трубопровода. Популярностью пользуются технологии монтажа с использованием раструбов, муфт и сварки.

Соединение полимерных труб муфтами

Сборка фрагментов системы водоснабжения компрессионными фитингами предотвращает образование засоров, обеспечивая герметичность. Для зажима концов соседних элементов предусмотрены гайки и уплотнительные кольца конусообразной формы, позволяющие выдерживать напор жидкости в обогревательных контурах, канализационных стоках и водопроводных системах. Жесткое крепление на теле неразъемной трубы обеспечивается специальными компрессионными муфтами.

Допускается применять резьбовое соединение полиэтиленовых изделий. Обязательным условием является развальцовка крайних поверхностей монтируемых деталей, завершающая процесс надевания гаек.

В качестве фитингов используются тройники, седелки, фланцы и краны.

Соединение полимерных труб сваркой

Метод используется для сборки системы водоснабжения из полипропиленовых элементов. Половина бытовых коммуникаций создается с помощью сварочного аппарата, воздействующего на молекулярную структуру материалов, обеспечивая улучшенные характеристики стыкам. Инструкция потребителя содержит указание времени нагрева, определяемого толщиной стенок.

Для труб размером 50-16 мм применяются небольшие ручные паяльники. Габаритные изделия больших сечений требуют привлечения профессиональных сварочных аппаратов.

Технология метода заключается в подогреве крайних поверхностей соединяемых фрагментов специальными съемными гильзами. Расплавившиеся концы стыкуют, плотно прижимая с сильным давлением.

Усовершенствованным вариантом считается сварка электромуфтами. Контроль процесса нагревания осуществляется электронной программой. Улучшается качество соединения, отпадает необходимость закрепления. На нагревательные элементы, подключенные внутри фиксирующего приспособления, напряжение поступает через электроды особых приборов.

Специальные способы соединения

Для труб, изготавливаемых из сшитого полиэтилена, разработана отдельная методика монтажа, основанная на использовании специфических крепежных деталей. Стыковка полимерных изделий пуш-фитингами применяется в усложненных ситуациях, на пересечении с металлической магистралью, при сборке элементов разного сечения. Установочные мероприятия требуют минимального набора инструментов. Для создания эффективного соединения достаточно калибратора и ножа.

Для труб, изготавливаемых из сшитого полиэтилена, разработана отдельная методика монтажа, основанная на использовании специфических крепежных деталей. Стыковка полимерных изделий пуш-фитингами применяется в усложненных ситуациях, на пересечении с металлической магистралью, при сборке элементов разного сечения. Установочные мероприятия требуют минимального набора инструментов. Для создания эффективного соединения достаточно калибратора и ножа.

Фиксирующий фланец выполняется из латуни и поливинилсуфлона. Сферой использования является формирование систем водоснабжения и отопительных контуров. Для повышения герметичности предусмотрены кольца из резины. После сборки изделия труба, введенная до упора в корпус пуш-фитинга, демонтажу не подлежит. Вода, включенная по завершении стыковочных манипуляций, проталкивает и зажимает клин крепежного устройства, предотвращая вероятность протечек.

К преимуществам способа относится отсутствие необходимости применения большого количества инструментов и высокая скорость монтажных работ.

Как правильно соединить пластиковые трубы для водопровода. Проектирование водопроводной системы

Как соединить водопроводные пластиковые трубы между собой. Достоинства и особенности применения 05

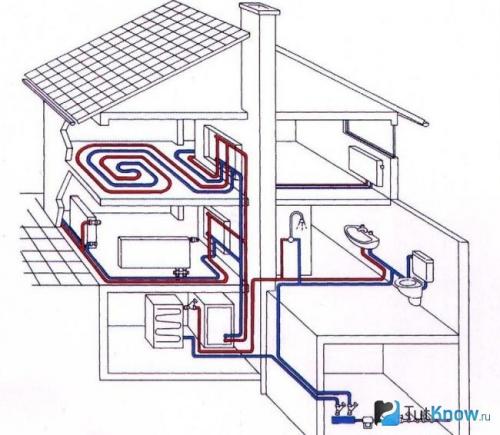

Разработка плана считается важным этапом в строительстве водопровода. Рабочий эскиз позволит точно рассчитать размеры пластиковых труб для водопровода, определить ассортимент вспомогательных элементов и их количество, правильно протянуть трассу и сделать разводку с учетом окружающей обстановки, избежать всевозможных ошибок.

При составлении схемы учитывайте наши советы:

  • Нанесите на рисунке расположение сантехнических приборов, а также предметы, находящиеся на пути конструкции.
  • Старайтесь провести трассу с минимальным количеством изгибов и пересечений.
  • Выбирайте вариант, в котором длина труб была минимальной. Необходимо помнить, что резкие повороты снижают напор воды.
  • Правильно планируете расположение соединений — к ним должен быть хороший подход. Кроме того, если трубы соединяются пайкой, оставьте место для специального инструмента. Поэтому не оставляйте стыки в проемах стен и неудобных местах.
  • Рассмотрите возможность спрятать заготовки в штробах стен. Удачным будет вариант, если стены планируется обшивать гипсокартоном, который закроет ветки снаружи. Если разводка открытая, размещайте изделия таким образом, чтобы они были наименее заметны: вертикальные линии тяните по углам, горизонтальные — вдоль стен.
  • Определитесь со способом разводки труб — тройниковым или коллекторным. В первом случае водозаборные точки подключаются последовательно, одна за другой. Это позволяет уменьшить количество изделий, но в каждой точке расход воды будет разный. Чем дальше от основной магистрали, тем меньше напор. Коллекторный способ предполагает использование специального распределительного узла, который обеспечивает одинаковый расход воды в любом кране. Его можно купить готовым в строительном магазине. Но количество труб в конструкции в этом случае увеличится.
  • Измерьте расстояния между всеми интересующими вас предметами и нанесите их на рисунок.
  • Продумайте ваши планы на будущее. Возможно, через некоторое время вы захотите установить новое оборудование. Поэтому в магистрали оставьте выводы, которые временно заглушите. Такая предусмотрительность позволит избежать переделки пластикового водопровода, т.к. стыки часто делаются неразъемными.
  • Необязательно тратить время на красивое оформление рисунка, главное, учесть все мелочи и отобразить их на бумаге.
  • Мастера для наглядности нередко рисуют карандашом расположение кранов, поворотов, тройников прямо на стенке.
  • Чтобы сэкономить на трубах, разводку делайте не вначале трассы, а посредине.
  • Уменьшить длину системы можно за счет введения новых линий, которые подсоединяются к другой ветке с помощью тройников. Однако при этом появляется большое количество труб, часто на самом видном месте, что не всегда красиво и аккуратно.

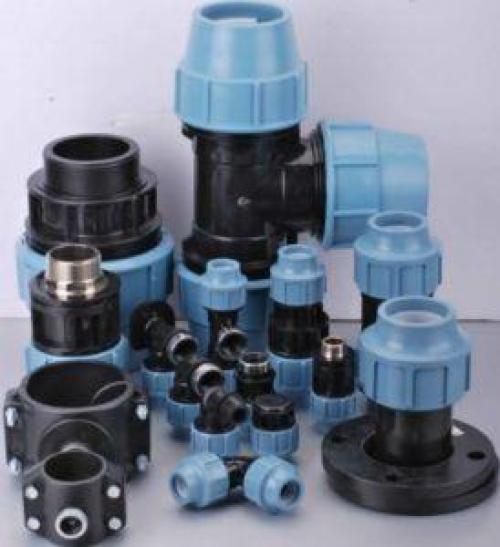

Как соединить пластиковые трубы муфтой. Что такое муфта и зачем она нужна?

Соединительная муфта для пластиковых труб является приспособлением, которое применяется для стыковки элементов сетей отопления или водоснабжения (и не только их). Ассортимент товара данной линейки чрезвычайно широк, и все эти элементы классифицируют по особенностям конструкции, по способу состыковки и другим признакам.

На современном строительном рынке предоставлено множество изделий, по этой причине проблем с выбором не должно возникнуть. Для работы можно приобрести виды самых сложных конфигураций .

Муфты в значительной степени упрощают соединение пластиковых магистралей, используемых в следующих системах:

  • водопровода — как холодного, так и горячего;
  • сливной системы;
  • отопительной;
  • нефте- и газо- проводах;
  • сетей электротехнического назначения.

Говоря об этих приспособлениях, важно подметить, что они являются универсальными изделиями, которые могут быть переходником между конструкциями, которые имеют различные структурные особенности. Например при соединении гладкостенного участка с гофрированным.

Сфер, где применяют данные соединительные элементы достаточно много, основные из них это:

  1. Жилищно – коммунальное хозяйство.
  2. Сельское хозяйство.
  3. Строительные отрасли.
  4. Химпроизводство.
  5. Нефтегазовая индустрия.

Как соединить пластиковые трубы муфтой. Что такое муфта и зачем она нужна? Помимо этого данный вид соединения часто используют при установке и подведении насосного оборудования.

Кроме этого, деталь нашла широкое применение в домашнем быту. Так, например, соединительная муфта для пластиковых труб на 32 мм монтируется в системах капельного полива. В пластиковую трубу с диаметром 32 мм устанавливают муфты и краны для подведения капельной ленты.

Так же в такую трубу монтируют муфты на 32 мм и мини краны для капельной садовой трубки. А для состыковки двух отрезков применяют зажимные муфты на 32 мм.

А соединительная муфта для пластиковых труб на 110 мм применяется для быстрого соединения частей магистрали большого объема. Материалом для изготовления изделий на 110 мм служат высококачественные виды пластика, которые отлично выдерживают высокие температуры, и служат продолжительное время.

Перечисленные достоинства фитингов на 110 миллиметров дополняет простой монтаж, который может выполнить любой человек.
