Как заменить трубы в системе канализации. Схема для замены труб канализации в доме
При ремонте канализации своими силами сначала готовится план-схема, где отображаются расположения узлов, места стыковки труб, сечение фитингов и тройников, а также рассчитан уклон труб.
Обычно замена канализации в доме проводится вместе с монтажом водопровода, а значит, и проектируются эти системы месте.
Полный пакет необходимых документов содержит:
|
Без подробной схемы расположения трубопроводов, где обозначены все соединения и повороты, будет сложно высчитать спецификацию.
На план-схеме также обозначают уровень, на котором будут располагаться трубы по отношению к полу, диаметры труб и схематичное местоположение коллекторов и сантехнических приборов.
Имея разработанные чертежи и современные материалы, выполнить монтаж разводки под силу каждому. Многие так и поступают: документацию заказывают у проектировщиков, а замену канализации в доме проводят своими силами.
Замена канализационных труб в многоквартирном доме. Нужно ли оплачивать работу и строительные материалы ЖКХ
В случае протечки или истечения срока службы брать на себя лишние расходы не нужно. Труба относится к долевому имуществу. В квитанциях ЖКУ есть отдельная графа, где указана сумма ежемесячного платежа за капремонт. Именно эти средства идут на поддержание объектов общедомовой собственности в должном состоянии. Если жилье принадлежит государству, расходы оплачиваются из муниципального бюджета. Эти правила прописаны в действующем законодательстве.
Переустановку производит управляющая компания либо организация, с которой она заключила договор об оказании подобных услуг. Это их обязанность и отказать заявителю они не имеют право. Закупку нестандартных частей, например, тройников для двойного ввода, производит собственник жилья. Стандартные сборные элементы из пластика есть в наличии у коммунальных служб.
При плановой замене канализационного стояка в многоквартирном доме с жильцов также запрещается брать деньги.
При определенных условиях владелец жилплощади не может рассчитывать на бесплатные услуги и должен выполнить ремонтные работы за свой счет.
Когда нельзя рассчитывать на бесплатные услуги
- В установке новой трубы нет необходимости. Подобные решения принимаются приили переустройстве, когда меняется положение коммуникаций, и требуется устройство дополнительных вводов. Обычно это связано с покупкой новой сантехники, стиральной и посудомоечной машины. Часто хозяева идут на переустановку из-за неподобающего внешнего вида коммуникаций или запаха, который слышен только им.
- У заявителя есть задолженности по ЖКУ. В данной ситуации на помощь можно рассчитывать лишь при аварии. Чтобы решить проблему, нужно погасить накопившиеся долги, внеся таким образом недостающую плату за капремонт.
- Собственник менял трубу самостоятельно. Этому принципу следуют все производители, когда отказывают покупателю в гарантийном обслуживании после его попытки починить изделие своими силами.
В остальных случаях замена стояка канализации в квартире — это обязанность ЖКХ. Чтобы вызвать мастера, необходимо подать заявку в управляющую организацию. При сильной протечке и серьезных повреждениях обращаться следует в аварийную службу.
Замена канализационных труб в квартире. Демонтажные работы

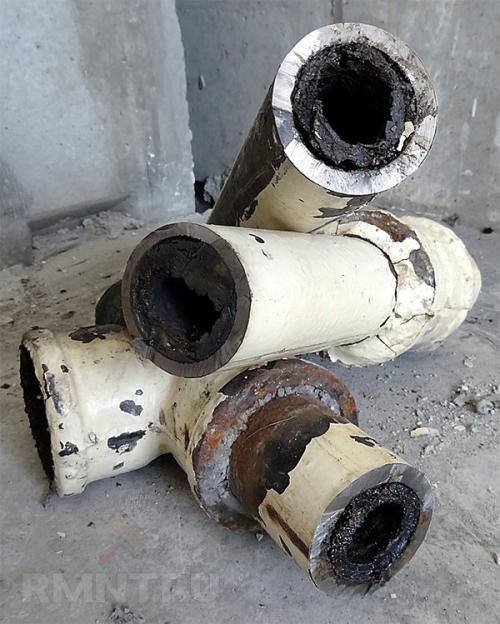

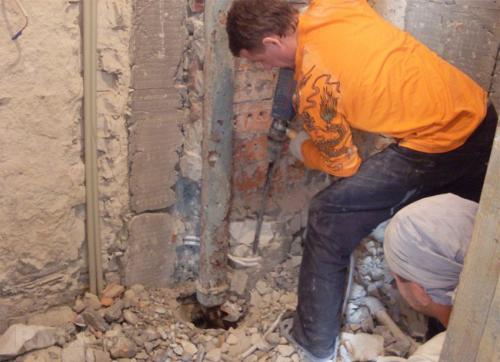

Основная трудность демонтажа заключается в удалении фрагмента трубы, чтобы потом можно было разгерметизировать раструбы выше и ниже участка замены. Рекомендуем запереться в санузле, обложив щели в дверях мокрой ветошью и обеспечив себе хорошее освещение для работы. Лицо закрываем защитным щитком — резка чугуна — это не шутки. Пыли в процессе будет очень много, потому приготовьте респиратор или пару одноразовых лепестков.

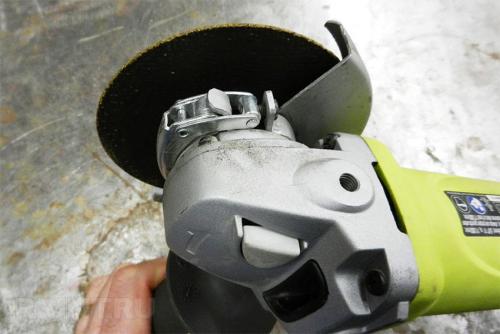

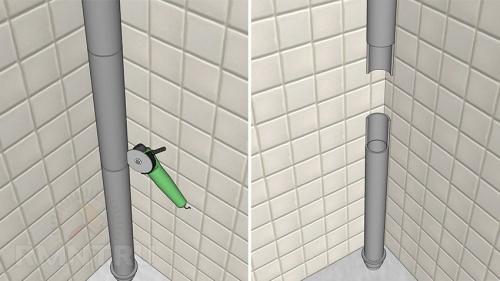

Если работаете УШМ 125 или 180 мм, на уровне груди делайте на чугунной трубе горизонтальный надрез хотя бы на половину диаметра. Отступив около 40–50 см выше или ниже — ещё один. Распускайте трубу по вертикали в двух местах, чтобы получилось так называемое «окно».
Конечно, с болгаркой под 230 мм диск работать гораздо удобнее и быстрее, зачастую ей можно сделать даже сквозной пропил. Но ни в коем случае не пытайтесь установить на мелкие УШМ диски более крупных размеров — их порвёт со 100% вероятностью. Лучше вырезать окно «ступеньками»: это будет лишь немного дольше, но гораздо безопаснее. Используйте окно для выреза фрагмент в задней стенке, чтобы зазор составлял не менее 25–30 мм по вертикали, иначе трубу вывернуть нормально не получится, зато заделка перекрытия точно осыплется вам на голову.
В ваших интересах менять стояк совместно с соседями сверху и снизу. Так вам не придётся рисковать новенькой отделкой санузла, если они захотят заменить свой участок. Это вопрос исключительно кооперации, но лучше договориться, что работу по замене вы берёте на себя, а они оплачивают только арматуру, установленную непосредственно в их квартире. Таким образом, у верхних соседей вы меняете только крестовину, а у нижних — отрезок трубы до крестовины.
Соответственно, на верхнем этаже отключаем и отодвигаем унитаз, выбиваем тонким зубилом цемент из чугунных раструбов и распаковываем крестовину, попутно удаляя часть заделки пола, если расширенная часть в него вмурована. Если же арматуру распаковать не получается — надрежьте её с видимой стороны крест-накрест и разбивайте острым стальным клином (чугун от такого воздействия охотно лопается).
Замена канализационных труб в частном доме. Элементы канализации
Внутренняя канализация призвана собирать стоки от всей бытовой сантехники и направлять их за границы здания наружу в централизованную магистраль или очистные сооружения — септики, дренажные поля и колодцы. Обычно канализация внутри дома является безнапорной, то есть сточные воды самотеком протекают по трубопроводу.
Учитывая низкое давление в безнапорной системе и самопроизвольное протекание стоков, внутридомовая канализационная сеть монтируется посредством раструбного соединения труб с выдерживанием стандартных уклонов . Любая внутренняя канализация частного дома состоит из следующих основных узлов, перечень которых приведен ниже.
Рис. 2 Разновидности и размерные параметры ПВХ-труб
Стояк
Стояк представляет собой центральную трубу большого диаметра, установленную вертикально и проходящую через все этажи жилого дома. Иногда стояковую трубу размещают снаружи здания, однако в этом случае приходится принимать меры к ее утеплению или использовать данный вариант только в теплых климатических районах. Сверху стояк подключают к вентиляции, а снизу подсоединяют выпуск — горизонтальный трубопровод, идущий на улицу за пределы здания.
В индивидуальном домостроении для устройства стояка нет достойной альтернативы поливинилхлоридным (ПВХ) трубам или полипропиленовым (ПП) трубам по соотношению цены, качества и простоте монтажа, обычно для зданий любой этажности используют 110 мм трубопровод.
Трубопровод от сантехники
Все сантехнические приборы подсоединяют к стояку при помощи труб обычно меньшего диаметра, стараясь располагать их поближе. Раковины и мойки подключают к стояку через сифоны с патрубками, используя трубопровод стандартным размером 50 мм.
Для подключения ванн, душевых поддонов используют сифонные узлы, имеющие встроенные патрубки в виде прямых отрезков или гофротруб, которые вставляют в 50 мм тройник. Для присоединения унитазов чаще всего применяют специальные гофры, одеваемые на отвод чаши и рассчитанные на подключение к 110 мм трубопроводу стояка или канализационной линии.
Рис. 3 Фасонные детали – размеры и углы
Фасонные элементы
Для подключения трубопроводов от сантехнических приборов к стояку необходимы стыковочные детали (фасонные части), в первую очередь переходники с диаметра 50 мм на 110 мм, а также с несколькими отводами при подсоединении двух труб. Для снижения вероятности засоров, шумов входные и выходные патрубки соединительных деталей располагают под разными углами. Поэтому прокладка канализации в частном доме невозможна без применения различного типа тройников, крестовин с разными углами входных и выходных патрубков.
Также ни одна канализационная магистраль внутри дома не может быть проложена строго по прямой, для изменения ее направления используют отводы с косыми углами.
В любой канализации всегда предусмотрена возможность прочистки трубопровода в случае засорения, поэтому в стояке и на длинных участках труб обязательно помещают фасонные детали с окошками, так называемая канализационная ревизия , через которые можно проводить очистные работы.
Помимо перечисленных элементов, при монтаже используют вспомогательные детали, облегчающие прокладку магистрали и врезку в трубопровод тройников, к ним относят обычные цилиндрические и компрессионные муфты с удлиненным раструбом.
Большинство фасонных элементов рассчитаны на переход с 50 мм диаметра на 100 мм, но к канализации также подключают сливные шланги и от посудомоечных и стиральных машин меньшего диаметра. В этом случае используют переходники других размерных параметров — обычно тройники с 32 мм боковым отводом и прямым 50 мм проходом.
Рис. 4 Гидрозатворы сифонов и унитазов
Гидрозатворы
Так как трубопроводы домашней сантехники напрямую связаны со стояком и горизонтальным выпуском, выходящим на наружный земельный участок, то запахи от отходов по трубам могут проникать в помещения. Поэтому установка канализации в частном доме невозможна без гидравлических затворов в виде водяных пробок, которые реализуют путем специальных сифонных конструкций или изгибанием труб.
Обычно любой сантехнический прибор кроме унитаза монтируют, подключая его к 50 мм канализационному трубопроводу при помощи сифонного узла, состоящего из непосредственно сифона и отрезка прямой или гофрированной трубы.
Следует отметить что унитазы не нуждаются в наружных сифонах, так как гидрозатвор реализован внутри их конструкции.
Рис. 5 Разновидности фановых труб на чердаке
Фановые трубы
Внутридомовой стояк, проходящий через все этажи дома, подключается снизу к горизонтальной линии, выходящей на улицу, а сверху связывается с системой вентиляции. Для вентилирования на крышу дома ставят венттрубу, соединяя ее со стояком переходным отрезком, который и называют фановой трубой .
Замена канализационных труб под землей. Технологии бестраншейной замены канализационных трубопроводов
Лучшим решением, позволяющим избежать проведения ремонта системы отвода бытовых стоков, является её профилактика. Но если всё-таки неприятность случилась, и трубопровод начал протекать, выручит профессионально выполненная санация.
Релайнинг. Краткое описание это процедуры формулируется так: внутренняя полость повреждённого участка трубопровода канализации заполняется гибким полимерным рукавом путём его протягивания. При этом старая труба может и разрушиться. Чтобы не допустить этого явления, прежде чем начать протягивать новую трубу нужно изучить состояние полости старой, поскольку там могут присутствовать посторонние предметы и другие непреодолимые препятствия.
Часто применяется метод, при котором прокладка новой трубы производится при одновременном разрушении старой
Если необходимо сохранить либо увеличить диаметр трубопровода, используется метод статического взламывания. Выполняется эта процедура в такой последовательности:
- роется приёмный котлован размером 2×3 метра;
- с его стороны пропускаются штанги через разрушаемый трубопровод;
- в ранее вырытом стартовом котловане на конце штанг крепится расширительный нож. Он соединён с протягиваемой трубой ПНД типа через вертлюг;
- на раме, расположенной в приёмном котловане, монтируются гидравлические домкраты. В них затягиваются штанги;
- каретка, на которой крепятся штанги, приводится в движение домкратами. Чтобы рама лучше фиксировалась, в котловане предварительно устанавливается упорная плита;
- полимерная труба протягивается до полного выхода расширительного ножа в приёмный котлован;
- во время протягивания штанги (их длина 1,5 метра) периодически вынимаются.
В ходе вышеописанной процедуры старая труба разрезается ножом, расширяется и в её полость затягивается новая пластиковая труба.
Есть и нюансы релайнинга. Домашние мастера, выбирая метод ремонта трубопровода, как правило, отдают предпочтение именно данному способу по причине его экономичности. На подготовительном этапе диаметр протягиваемой ПНД трубы подбирается с таким условием, чтобы он идеально подходил размеру сечения реставрируемой ветки инженерной коммуникации. Трубы длиной порядка 10-12 метров предварительно свариваются, после чего вводятся в подлежащий ремонту участок системы отвода продуктов жизнедеятельности человека.
Важно! Максимальная протяжённость сваренного трубопровода – 700 метров.
Перед укладкой отрезки труб свариваются специальной машиной
Производительность релайнинга – величина производная от диаметра труб. Ремонт магистральных трубопроводов с использованием этого способа позволяет в течение суток заменить до 250 метров канализационной системы.
Необходимо помнить, что стыковая сварка сопровождается образованием в месте соединения труб бурта высотой до 1,5 см. Проводя замер зазора между новой ПНД трубой и внутренней поверхностью реставрируемого трубопровода, этот нюанс в обязательном порядке должен быть учтён. Здесь следует принять во внимание такой фактор: при уменьшении диаметра ремонтируемой трубы пропускная способность магистрали, если и станет меньшей, то совсем незначительно. Это обусловлено низким гидравлическим сопротивлением вставляемой ПНД трубы.
И ещё один момент. Санация с помощью релайнинга разрешается лишь в случаях, когда изменение диаметра трубы допустимо в небольших пределах, либо если оно компенсируется повышением пропускной способности новой магистрали.
Бестраншейная замена трубопроводов, при которой происходит разрушение старого элемента инженерной коммуникации, после чего осуществляется протягивание новой трубы, будет полезен, когда релайнинг не продуцирует необходимый напор при реставрации линии сети. Строительные организации отдают предпочтение этому методу, если:
- работы проводятся в непростых гидрогеологических условиях;
- вблизи ремонтируемого трубопровода находятся иные коммуникации или постройки.
Реновация магистрали . Данный метод санации предполагает полное разрушение старой трубы с одновременной укладкой на её место новой. Применяется он в следующих двух случаях:
- недостаточная пропускная способность существующей ветки инженерной коммуникации;
- срок эксплуатации труб закончился.
При этом диаметр прокладываемой линии может изменяться в сторону его увеличения, либо уменьшения.
Санация подобного типа осуществляется, как правило, двумя способам:
- при помощи разрушителя трубопроводов;
- замена эксплуатируемого участка на пластиковую ветку, состоящую из ПНД труб, соединённых резьбой.

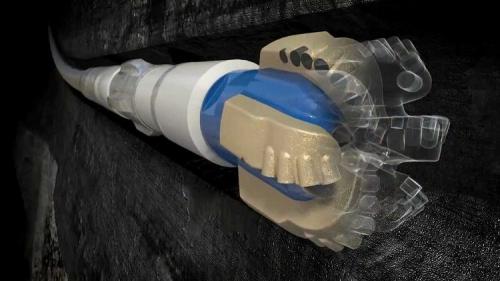

Для прокладки новой трубы размер тоннеля может быть увеличен при помощи специального устройства
При реновации разрушение старого трубопровода осуществляется взламыванием статическим методом. Его участок, на котором была обнаружена неполадка, сначала разрезается роликовыми ножами. Затем специальный расширитель увеличивает диаметр тоннеля. Завершающий этап замены трубопровода — протягивание нового сегмента.
