Коллектор для теплого пола своими руками из полипропилена с расходомерами. Общие сведения

Коллектор для теплого пола своими руками из полипропилена с расходомерами. Общие сведения

На сегодняшний день коллекторы, которые в народе называют гребенками, применяют для совокупного подключения ряда отопительных и сантехнических приборов. Внешне это устройство представляет цилиндрическую деталь с одним вводом и множеством отводов. Каждый отвод снабжается запорной арматурой.

Принцип работы данного устройства следующий – вода или другая жидкость подается на ввод под давлением. Далее она распределяется по отводам, которые позволяют параллельно подключить несколько сантехнических приборов или, к примеру, несколько контуров системы теплого пола.

Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления, обеспечивается равномерный нагрев всех отопительных приборов (радиаторов или контуров теплого пола).

Схема использования коллекторов в системе теплого пола

Собрать гребенку из полипропилена своими руками довольно просто, причем для этого понадобится лишь набор тройников и шаровых кранов.

При этом устройство будет обладать рядом достоинств, таких как:

Устойчивость к коррозии.
Герметичность, так как фитинги надежно свариваются друг с другом.
Долговечность – на полипропиленовых стенках фитингов практически не оседает накипь.
Дешевизна, благодаря тому, что цена полипропиленовых труб и фитингов не высокая.
Надежность, так как полипропилен является достаточно прочным материалом.
Возможность выполнить ровно столько отводов, сколько требуется.
Возможность использовать изделие как для системы водоснабжения, так и для отопления.

По этим причинам многие специалисты предпочитают металлическим коллекторам устройства, собранные самостоятельно из полипропиленовых деталей.

Коллектор для тёплого пола. Монтаж коллектора теплого пола своими руками: схема подключения и настройка

Традиционная система отопления в виде радиаторов, долгое время была единственным источником тепла, но сегодня её вытесняют тёплые полы. Они бывают электрическими и водяными. Залог эффективной работы водяного отопления — наличие коллектора и правильный его монтаж.

Данная статья будет полезна тем, кто собирается установить тёплый пол в своём доме, и произвести монтаж коллектора самостоятельно. В ней мы расскажем о существующих видах этого оборудования, их устройстве и способе монтажа.

Зачем нужен коллектор

По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.

Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.

Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.

Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом () и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.

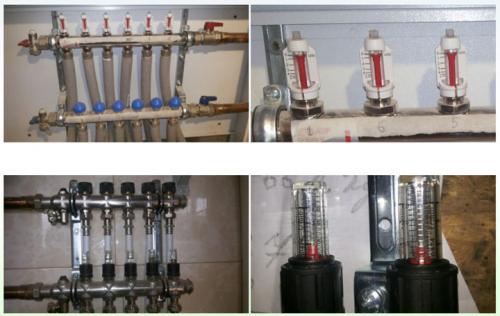

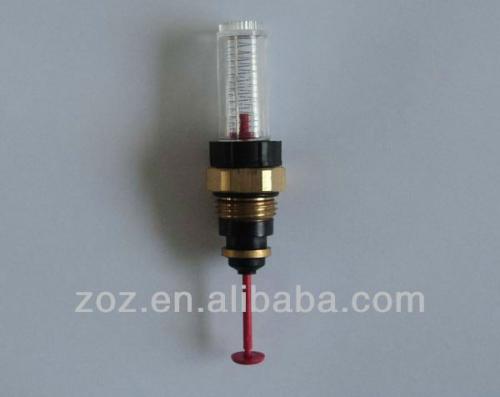

4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
2. От распределителя поступает поток охлаждённой воды из обратки;
3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Когда градус нагрева теплоносителя в магистрали снижается до требуемого уровня, происходит подмешивание нагретой воды от источника, за это отвечают двух или трёхходовой клапан.

Устройство коллекторного шкафа

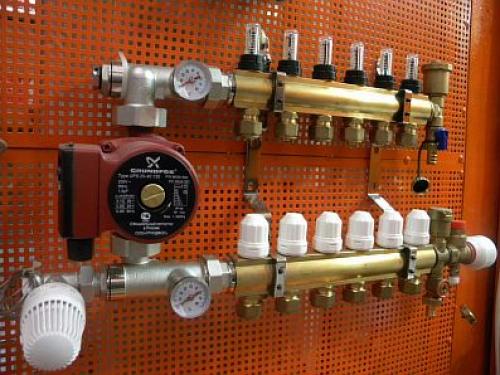

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Коллектор для тёплого пола с расходомером. Подключение труб теплого пола к гребенке

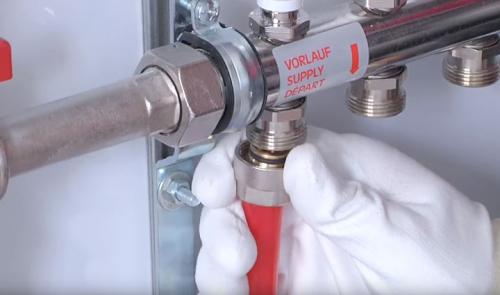

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

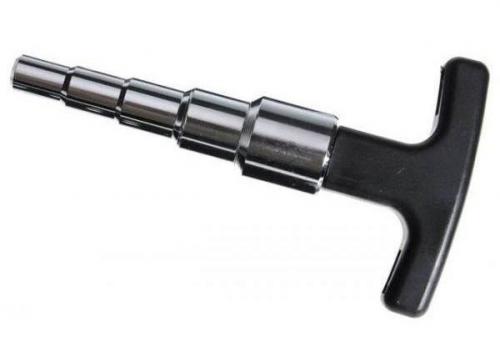

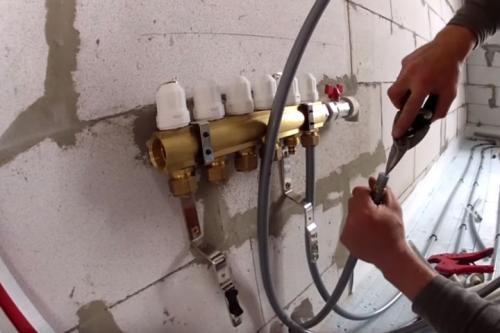

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

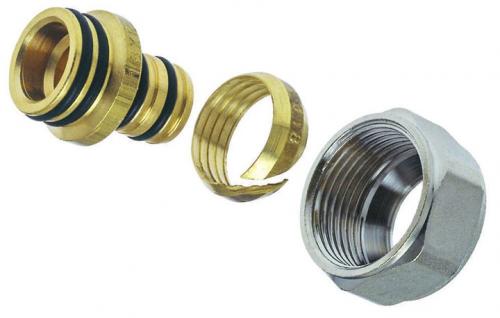

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

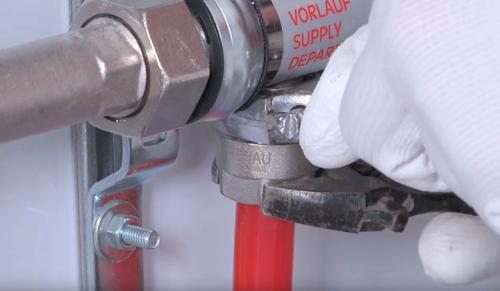

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

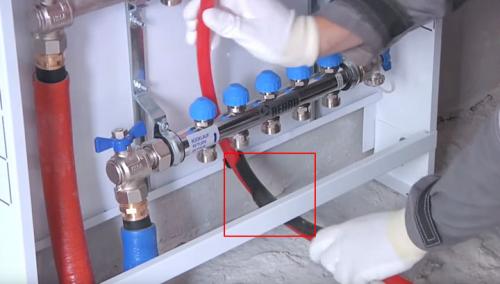

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

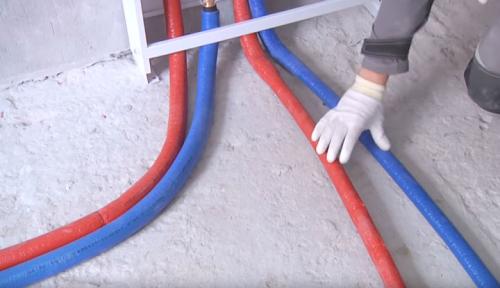

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

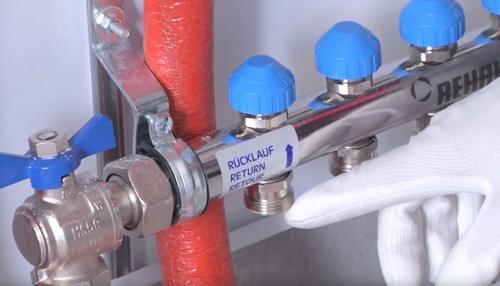

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

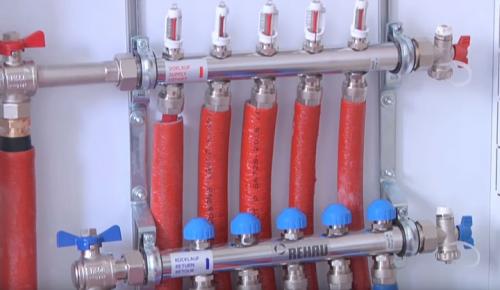

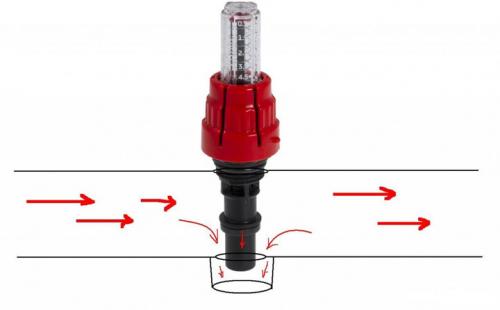

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Программа для проектирования теплого водяного пола. Программа для расчета водяного теплого пола Полы

Выбери и рассчитай теплый пол для комфорта, здоровья, уюта

В способах обогрева жилья человек прошел долгий путь: от костра до инфракрасных отопительных приборов и солнечных батарей. На сегодняшний день самыми распространенными обогревателями являются: батареи (радиаторы), котлы, конвекторы, тепловентиляторы и, конечно же, теплые полы.

Плюсы теплого пола: ноги всегда в тепле, уменьшается риск простудных заболеваний.

С каждым годом теплые полы становятся все более доступными: экономически, по выбору материалов, по способам расчета и монтажа.

У таких полов есть только им свойственные плюсы:

•  ноги всегда в тепле, значит, уменьшается риск простудных заболеваний
•  обогреваемый пол безбоязненно может стать игровой площадкой для маленьких детей
•  такой пол не сушит воздух и, поэтому, не способствует заболеваниям дыхательных путей.

Выбрав теплый пол в качестве обогревателя, определимся теперь с его видом

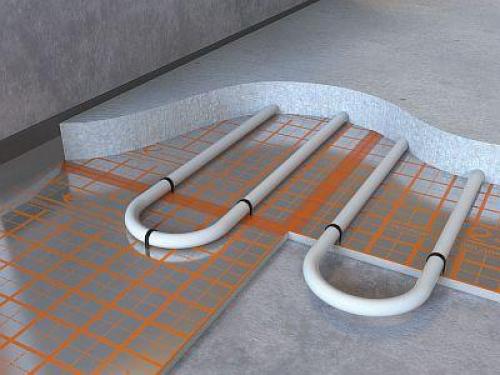

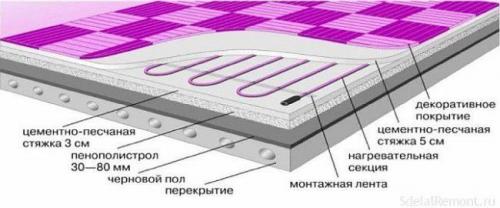

Схема устройства теплого пола.

Из двух видов полов, электрических (кабельных) и водяных, на малых площадях (кухня, ванная, балкон, комнаты городской квартиры) предпочтение отдается электрическим, на больших же площадях загородных домов оптимальным будет водяной пол.

Следующим этапом для каждого вида является расчет мощности (или тепловой расчет) пола, то есть, сколько энергии необходимо потратить для комфортного, и в то же время экономного обогрева помещения. Есть множество онлайн калькуляторов и отдельно (не в сети) работающих программ, производящих расчет теплого пола: от его мощности до количества необходимого материала и суммарной стоимости всего пола.

Однако можно и самостоятельно рассчитать теплый пол. используя нормативные показатели обогрева, тем более что программа расчета теплого пола отличается простотой. Покажем это на примере электрического обогрева.

Для расчетов пользуемся рекомендуемой мощностью на 1 м² для дополнительного и основного отопления.

Данные при дополнительном отоплении (например, квартира в городе) для площади не занятой мебелью:

Занимаетесь установкой тёплого пола?

Мгновенная смета проекта

в течении получаса, прямо на объекте, произведя замеры построить план, набросать петли теплых полов и получить предварительную смету

Защищенное хранилище

Каждому пользователю выделяется файловое хранилище под хранения проектов. Доступ к хранилищу с любого компьютера по ключу

Расчет теплого пола водяного

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

• тип материалов, использованных в процессе строительства
• вариант остекления, включая тип профиля и стеклопакета
• температурные показатели в регионе проживания

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

Тёплый пол своими руками водяной подсоединён к отоплению. Водяной тёплый пол своими руками – устройство и пошаговый монтаж

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

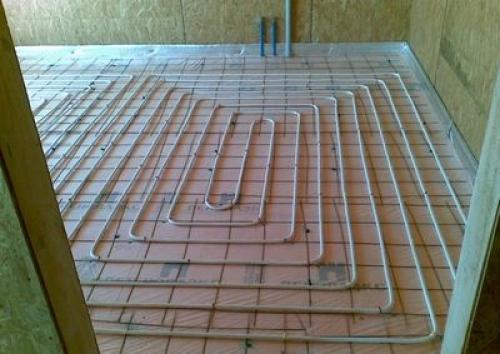

Как укладывать теплый пол: для водяного теплого пола трубы с горячей водой укладывают змейкой или улиткой. Для электрического пола, различные нагревающие элементы устанавливаются по определенным технологиям.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Источник: https://postroivsesam.info/novosti/kollektornaya-gruppa-dlya-teplogo-pola-svoimi-rukami-rol-kollektora-v-sistemah-napolnogo

Гребёнка для тёплого пола в сборе с насосом. Качественное (температурное) регулирование ТП

В основу данной методики положен принцип смешивания остывшего теплоносителя, поступающего из системы напольного отопления, с горячей водой от котла. В результате в контуры подается теплоноситель заданной температуры 35…45 °С. К базовому комплекту гребенки добавляются элементы смесительного узла:

• дополнительный циркуляционный насос для теплого пола;
• двух– либо трехходовой клапан, смешивающий горячую и остывшую воду;
• термоголовка с выносным датчиком температуры;
• термостат безопасности, управляющий работой насоса.

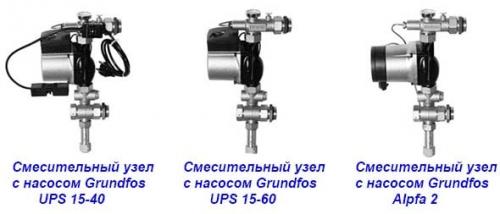

Вместо приведенного набора деталей можно купить готовый смесительный узел с насосом, стыкующийся с гребенкой теплого пола. Ниже на рисунке показаны подобные узлы от бренда Danfoss, рассчитанные на тепловую мощность напольного отопления 9 и 13 кВт:

Схема подключения гребенки теплого пола с двухходовым клапаном и термоголовкой работает следующим образом:

1. На стадии нагрева двухходовой термостатический вентиль, установленный на подающей магистрали, находится в открытом положении, пропуская весь теплоноситель в систему напольного отопления.
2. При достижении температуры воды установленного значения (обычно — 45 °С) жидкость в колбе накладного температурного датчика расширяется и воздействует на сильфон термоголовки. Последний нажимает на шток 2-ходового термостатического клапана.
3. Вследствие дальнейшего роста температуры в котловой магистрали клапан перекрывает поток полностью. Теплоноситель циркулирует внутри системы теплых полов, побуждаемый собственным насосом.
4. После остывания воды в контурах на 1—2 °С жидкость в колбе датчика сжимается и клапан приоткрывается, подмешивая в контуры порцию горячей воды извне. Так температура теплоносителя на выходе из гребенки в теплые полы поддерживается на постоянном уровне.

Видео самодельные коллекторы для тёплого пола. Простая система!
