Манометр с краном. Как работает кран?

Манометр с краном. Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

• Кран соединяет прибор с рабочим пространством для замера уровня давления.
• Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
• Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
• Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

Рекомендуем ознакомиться: Особенность конструкции и принцип управления задвижки с электроприводом

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Манометр с краном favorcool ct-466g-l. Коллектор 1 вентильный с манометром низкого давления CТ-466-G (SN) R22,404A,407C,134

Коллектор 1 вентильный с манометром низкого давления CТ-466-G (SN) R22,404A,407C,134

В каталоге интернет-магазина можно найти и заказать коллектор 1 вентильный с манометром низкого давления CТ-466-G (SN) R22,404A,407C,134 с гарантией от производителя.

Если хотите купить коллектор 1 вентильный с манометром низкого давления CТ-466-G (SN) R22,404A,407C,134, но затрудняетесь в выборе, позвоните нашему специалисту. Он бесплатно проконсультирует по поводу выбора оборудования и заказа товарной позиции.

Продукция произведена в заводских условиях и поставляется с официальной гарантией завода-изготовителя. Перед продажей оборудование проходит дополнительную проверку, поэтому риск барка исключен.

Заполните обязательные поля * .

Самовывоз

Ознакомиться с широким ассортиментом запасных частей к холодильникам, стиральным машинам и другой бытовой технике, а также забрать оплаченный товар Вы сможете по следующему адресу: Ставропольский край, г.Ставрополь, ул. 45 Параллель д.32, офис 33.

Почта России

Для регионов 1, 2, 3 тарифных поясов:

Масса до 100 г - 300 руб.

Масса от 101 до 1500 г - 350 руб.

Масса от 1501 до 2500 г - 500 руб.

Для регионов 4, 5 тарифных поясов: доставка считается индивидуально

Транспортная компания

Доставку до терминала в своем регионе получатель оплачивает самостоятельно (при получении). Конечную стоимость доставки уточняйте на сайтах транспортных компаний или у менеджера при оформлении заказа.

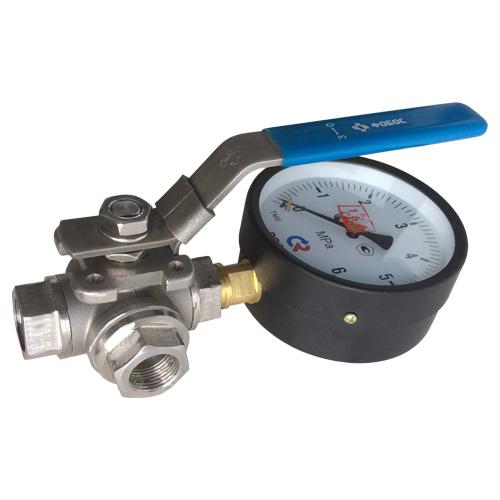

Манометр с краном трехходовым. В каких случаях используют такое устройство, как трехходовой кран для манометра

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров мастера сантехники используют при монтаже трубопроводов пара, горячей и холодной воды.

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Установка трехходового манометрического клапана преследует следующие цели:

• Возможность проверить прибор, подключив к нему контрольный манометр;
• Возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• Возможность отключить манометр от системы;
• Возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

• Направлять рабочую среду из магистрали в манометр;
• Направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• Производится сброс давления на измерительном устройстве при закрытом трубопроводе;
• При неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

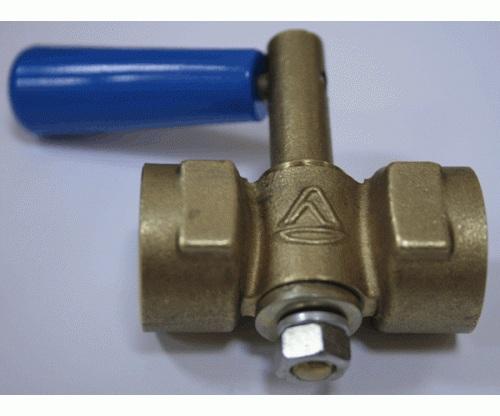

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

• С обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
• С одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
• Аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;
• Резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

• Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
• Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

Шаровый кран с дренажом

Она имеет множество преимуществ перед аналогами:

• Простота самой конструкции;
• Высокая степень герметичности;
• Небольшие габариты;
• Простота монтажа и легкость использования;
• Элементарные проточные зоны, не имеющие зон скопления сора;
• Возможность применения в вязких или застойных зонах.

Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

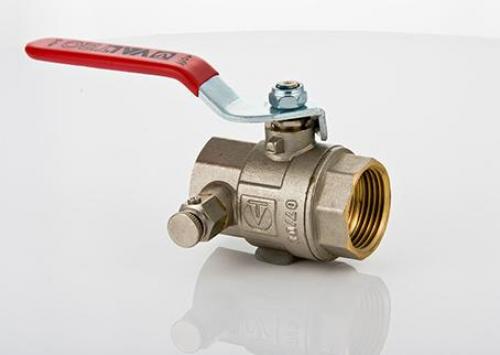

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.

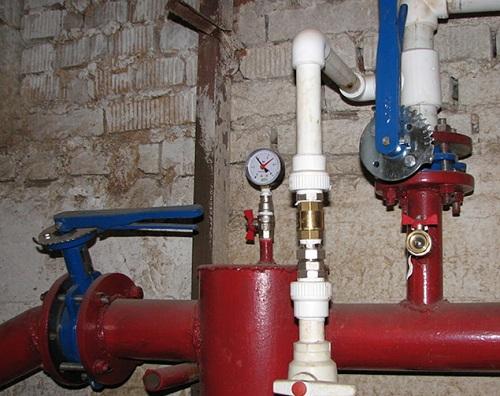

Установка и обслуживание

Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, обратный клапан и прочее.

Резьбовые соединения обматываются фум лентой или и прикручиваются к трубе.
