Монтаж электрических теплых полов. Монтаж электрического теплого пола с греющем кабелем

Монтаж электрических теплых полов. Монтаж электрического теплого пола с греющем кабелем

В большинстве случаев эту разновидность электрического теплого пола используют под покрытия, которые адгезией связаны с основанием (плитка, керамогранит). Во всех остальных случаях применяют устройства в виде пленки, так как они дают более равномерный прогрев из-за отсутствия расстояния между жилами.

Особенности монтажа кабельного теплого пола

• Мощность резистивного кабеля зависит от его диаметра. Тонкий кабель не получится залить толстым слоем бетона, так как его мощности не хватит, чтобы пробить сквозь плотную плиту.

Для мощного теплого пола разумно выделить отдельную ветку от электрического щитка.

• Мощный пол можно укладывать в стяжку толщиной от 5 до 8,5 см. Структура «пирога» в этом случае будет следующая: в основание укладывают плиты пенополистирола с покрытием из алюминиевой фольги, следом раскладывают резистивный кабель и стальную сетку, сверху заливают цементно-песчаный раствор.
• В стяжку добавляют пластификаторы, чтобы исключить растрескивание от перепадов температур. По периметру комнаты приклеивают демпфирующую ленту. Срок застывания цементно-песчаного раствора составляет 28 дней, на это время нельзя включать нагрев. После застывания нельзя выставлять терморегулятор на максимальную температуру сразу. При такой технологии пол отнимет от высоты комнаты 10 – 120 см.
• Если в квартире низкие потолки и нет возможности залить стяжку, то маты раскатывают прямо на основании без предварительного утепления. Преимущества этого способа заключаются в том, что мы не потеряем высоту помещения. К недостаткам относятся отсутствие выравнивания и нерациональный расход тепла на обогрев потолка соседа этажом ниже.

Монтаж электрического теплого пола под плитку. Устройство теплого пола под плитку

Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки . Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.

Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.

Монтаж водяного контура

Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.

Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

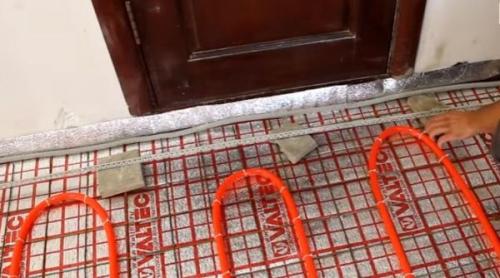

Для стяжки нужно установить направляющие из профиля

Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

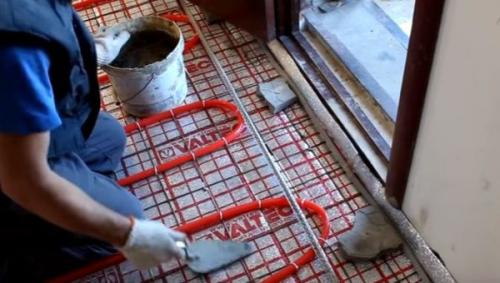

В качестве подкладок под маяки используют куски тротуарной плитки

Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.

Обязательно остановимся на операции стяжки, чтобы избежать многих ошибок.

Монтаж теплого пола

Монтаж выполняется в три этапа:

1. Выравнивание основания (обычно с помощью черновой стяжки)
2. Укладка водяного контура, подключение его к коллектору и проверка системы
3. Завершение заливкой стяжки под финишное покрытие — плитку

Монтаж водяного контура

Если система работает нормально, можно приступать к заливке стяжки под плитку.

Шаг 1. Установка маяков

Маяки можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются.

Маяки можно использовать многократно и вынимать из раствора или оставлять их там навсегда. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

Для стяжки нужно установить направляющие из профиля.

Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе.

Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

Установка теплого пола инфракрасного. Пленочный теплый пол: обзор, схема подключения, монтаж

На рынке систем обогрева пленочные теплые полы из экзотических видов отопления уже превратились в популярную, эффективную и достаточно экономичную альтернативу классическим системам. Причина проста – появление современных пленочных материалов, которые относительно недороги и доступны, не требуют серьезных капитальных расходов при оборудовании помещения и быстро монтируются, в том числе и самостоятельно при минимальных навыках работы.

Данная статья станет подробным анализом особенностей инфракрасных пленочных теплых полов российского и южнокорейского производства.

Обратите внимание , что здесь мы рассматриваем инфракрасный теплый пол в качестве дополнительного источника тепла в жилых помещениях. Если вас интересует монтаж пленочного теплого пола как основной вид отопительной системы, то рекомендуем использоватьна основе соответствующих пленочных материалов. Это на порядок эффективнее.

Виды, устройство и принцип работы инфракрасных пленочных полов

Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение. Это обусловлено несколькими факторами:

• равномерный прогрев материала практически по всей площади;
• удобные типоразмеры: преимущественно рулонные поставки длиной по 100 м различной ширины (500–1000 мм) с шагом отреза 200–250 мм;
• несколько разновидностей мощности в пределах 110–400 Вт/кв.м;
• рекордные гарантии качества (10–20 лет функционирования);
• оптимальная стоимость, доступная большинству потребителей.

Самыми известными производителями инфракрасных пленочных материалов являются Q-Term , Heat Plus , RexVA , STEM Energy , « Хит-Лайт » и несколько других компаний. Это электронагреватели на карбоновой основе, поставляемые в бухтах, особенности работы которых мы и разберем.

Монтаж пленочного теплого пола включает укладку специальной пленки, поперек которой расположены карбоновые нагреватели (см. рисунок), имеющие линейную форму.

Монтаж электрического теплого пола под ламинат. Как положить теплый пол под ламинат своими руками

Всё большую популярность в системе обогрева при проведении ремонта приобретает теплый пол. Принцип работы может быть основан как на электричестве, так и на системе водяного отопления.

Из статьи вы узнаете все этапы укладки теплого пола под ламинат своими руками и как сделать правильный выбор.

1. .
2. .
3. .
4. .
5. .
6. .
7. .
8. .

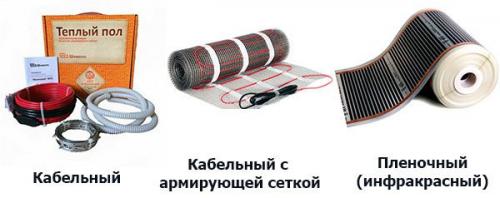

Варианты теплого пола и все ли они подходят под ламинат

Если производитель рекомендует ламинат для системы обогрева, то значит, что его можно укладывать на любой из видов тёплых полов, только есть небольшие особенности при монтаже о которых вы узнаете ниже.

Водяной

Водяной тёплый пол может быть подключен к центральной системе отопления (в многоквартирном доме) или к автономной (частный дом).

Без ограничения можно применять ламинат с автономной системой отопления, так как нагрев можно плавно регулировать.

С центральной системой отопления нагрев регулировать не получится и поэтому будут резкие скачки температуры, а это приведет к преждевременной порче ламината.

Электрический с греющим кабелем

Монтаж электрического теплого пола под ламинат возможен без всяких ограничений. Регулирование температуры происходит плавно.

Инфракрасный

Это самый лучший вариант для ламината. Он требует меньших затрат при монтаже и проще в установке.

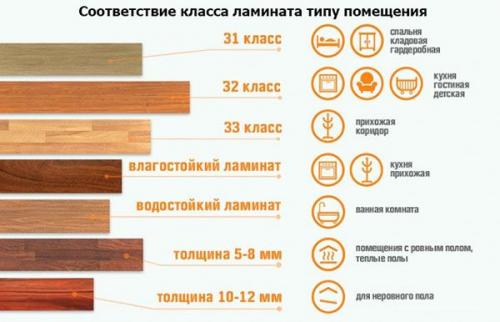

Какой ламинат подойдет для пола с обогревом

Современный ламинат является одним из самых популярных и удобных материалов, который широко используется в качестве финишного покрытия пола.

Данный материал хорошо держит тепло, и славится своими теплоизоляционными свойствами. Однако нелюбой ламинат можно применять для теплых полов, так как он может выделять формальдегид и деформироваться при длительном нагревании и низкой влажности.

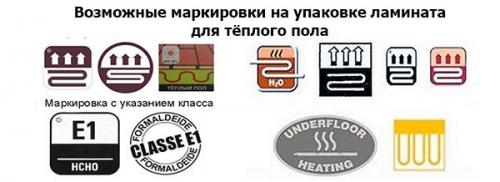

Ламинат для тёплых полов производители маркируют специальными знаками как на рисунке ниже.

Ламинированное покрытие хорошо подходит под все существующие системы теплого пола.

Ламинат для теплого пола обязательно должен иметь сертификат соответствия от санитарно-гигиенической экспертизы. Класс безопасности Е0 или Е1.

Подготовка основания

Укладка любого теплого пола начинается с подготовки основания и проходит в несколько этапов.

1. В первую очередь следует удалить старый внешний слой пола, это может быть линолеум, плитка или ламинат.
2. Затем необходимо выровнять и очистить поверхность от мусора. Сделать это просто и быстро можно с помощью топора и пылесоса.
3. Следующим этапом является грунтовка пола, после чего можно приступить к укладке теплоотражающего материала. Он должен покрывать весь пол. Отдельные сегменты необходимо соединять между собой при помощи скотча.

Монтаж пленочного теплого пола под ламинат

При самостоятельном монтаже пленочного инфракрасного теплого пола не нужны различные расчёты и трудоёмкие затраты, даже не специалисту достаточно будет 2-3 часов.

В местах установки мебели нет необходимости укладывать термоплёнку. Высота пола почти не меняется, что особенно актуально в квартирах с низкими потолками.

Для правильной установки достаточно неукоснительно следовать указаниям производителя.

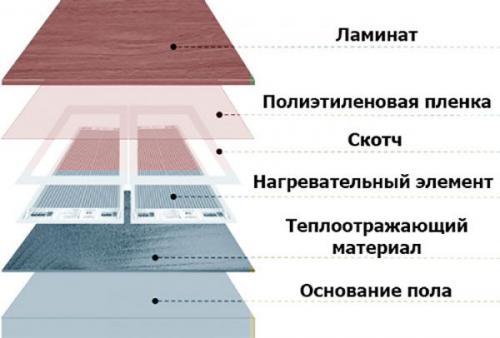

• В первую очередь необходимо установить теплоотражающий материал металлизированным слоем кверху, чтобы тепло шло в комнату, а не к соседям снизу.

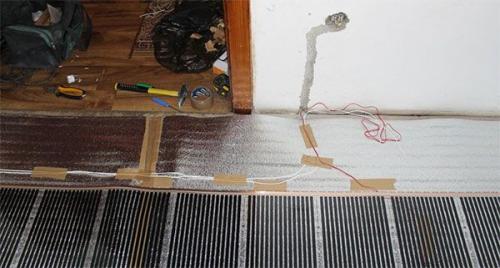

• Укладка инфракрасной пленки проходит в несколько этапов. Отступите от стен 15-20 сантиметров и приступите к установке модулей, фиксируйте их при помощи монтажной ленты. Ни в коем случае нельзя укладывать их внахлест.
• Проводами из комплекта параллельно при помощи зажимов подключаются отдельные части термоплёнки, все открытые места соединений необходимо заизолировать битумной изоляцией.
• На основании прорубается штроба для укладки проводов от термодатчика.
• Терморегулятор подключают к последней полосе и крепят на стене на высоту около 20 см. Для этого в стене необходимо заранее проделать отверстие под провода и регулятор.
• После выполнения всех работ по монтажу пленочного пола его необходимо протестировать. Включите и проверьте, чтобы не было перегрева отдельных участков термопленки и искрения в местах подключения.
• Следующим этапом является укладка толстой полиэтиленовой пленки для уменьшения износа и предотвращения попадания влаги на нагревательные элементы. В дальнейшем на неё будет укладываться ламинат.

Монтаж электрического теплого пола под линолеум. Электрический теплый пол: плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

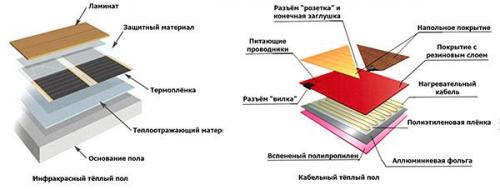

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

• изменение цвета напольного покрытия;
• деформацию его поверхности и вспучивание;
• выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Монтаж электрического теплого пола под стяжку. Укладка теплого пола в стяжку – технология по шагам для водяного и электрического пола

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Инструкция как сделать водяной и электрический теплый пол без цементной стяжки за один день!

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Мокрая — сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.
