Перед тем как самому сделать проект дома, нужно иметь четкое представление о том, что это за документ и из каких разделов он состоит. Во-первых, это главный помощник и путеводитель на этапе строительстве, который поможет создать дом по всем правилам, сделать его надежным, комфортным и функциональным, а главное – безопасным для проживания.
Пример проекта двухэтажного дома с гаражом на две машины.
Обратите внимание! Строить дом без проекта – это огромный риск. Не имея исчерпывающей информации о будущем доме, нельзя проконтролировать все расходы, рассчитать необходимое количество материалов и размеры помещений. Хаотичная стройка может иметь плачевные последствия в виде проседания фундамента, неудобных лестниц и маленьких комнат.
Во-вторых, проект – это документ, обеспечивающий контроль за качеством стройки и расходом материалов. При отсутствии сметной документации не только качество будет низким, но и сама постройка будет неликвидной. Оформить такой дом как недвижимость просто невозможно.
Проект дома состоит из двух основных частей:
- архитектурно-строительной, которая включает архитектурные чертежи фасадов и детальные строительные схемы с указанием размеров и материалов;
- инженерно-конструкторской, как правило, состоящей из чертежей водопровода, канализации, электрики, отопительной и вентиляционной систем.
Классический вариант проекта с чертежами двухэтажного дома включает такие разделы:
- архитектурный, детализированный по этажам;
- конструктивный с подробной планировкой дома;
- план монтажа электропроводки;
- водопроводную и канализационную схему;
- план монтажа отопления и вентиляционной системы;
- проект газовой установки;
Основными частями проекта дома являются архитектурно-строительная и инженерно-конструкторская.
На заметку! Чертежи можно изготовить вручную или воспользоваться специальными компьютерными программами для онлайн-проектирования дома.
Создать план дома с размерами. Топ-10 лучших программ для проектирования дома или квартиры в 2021 году
С помощью программы для проектирования дома определяют общие технические параметры здания, архитектурный стиль, оснащение мебелью. Автоматизированный алгоритм упрощает черчение планов, сложные расчеты расхода строительных материалов.
Возможности программ для проектирования дома
Проектирование домов — это процесс создания функциональной планировки.
Визуализацию своих идей можно сделать, применив универсальный графический редактор. Однако удобнее взять заготовки конструктивных объектов из библиотеки.
Шаблоны стульев, декоративных вещей, иных элементов интерьера ускоряют оснащение отдельных помещений.
Кроме тематической базы данных, проектировщик может использовать следующие функции приложений:
- работу на своем компьютере (браузерный режим онлайн);
- преобразование чертежей в объемную модель;
- изменение светового потока;
- изучение планов с разных направлений;
- проектирование интерьерного (ландшафтного) дизайна;
- расчет количества строительных материалов;
- вычисление нагрузочных способностей силовых конструкций объекта недвижимости.
Созданные проекты можно конвертировать в файлы с нужными расширениями. Письменные инструкции, примеры,
Критерии выбора
Оценивают программу по следующим параметрам:
- условиям использования;
- русификации;
- удобству интерфейса;
- функциональной оснащенности.
Программу оценивают по удобству интерфейса и функциональной оснащенности.
Сегмент рынка конструкторского ПО не предлагает решение всех практических задач. Поэтому выбирают несколько инструментов, чтобы сделать:
- визуализацию проекта;
- подготовку сметы строительных материалов;
- расчет нагрузок.
Некоторые продукты разработчики предоставляют условно-бесплатно без полного набора функций либо ограничивают срок действия.
Топ-10 программ для проектирования дома или квартиры
Качественное планирование необходимо для строительства без больших затрат. Программные продукты помогут неопытному пользователю самому создать проект правильно.

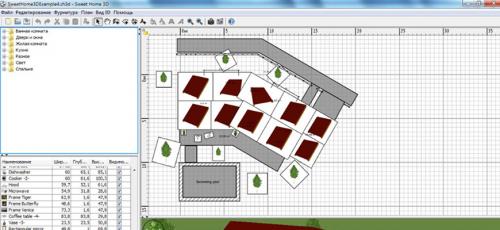

Sweet Home 3D
Эта программа упрощает подготовку проекта отдельной комнаты. Из типовых чертежей выбирают фоновый вариант. Рисунок дополняют необходимыми примечаниями. При проектировании стеновых элементов дома (других объектов) открывается режим редактирования. Изменяют размеры, толщину, радиус кривизны стен. Устанавливают цвет и текстуру материала.
Sweet Home 3D — бесплатное приложение для дизайна интерьера.
При расстановке мебель автоматически разворачивается тыльной стороной к примыкающей стене. Корректируется взаимное расположение нескольких объектов. Другие элементы загружают из интернета по ссылкам с официального сайта.
HouseCreator
Программный продукт упрощает моделирование каркасных (самонесущих) конструкций. Допустимо строительство из следующих материалов:
- бревен;
- брусьев;
- многослойных панелей СИП.
С помощью Housecreator выполняют проектирование следующих объектов:
- свайного , ленточного или монолитного фундамента;
- стен;
- межэтажных перекрытий;
- полов;
- крыши.
Качественно организована визуализация — создание объемных моделей. Встроенный модуль сохраняет необходимые сметные данные.
Автоматически выполняется оптимизация столбов, балок перекрытия, иных элементов. Учитываются несущие способности, другие параметры строительных материалов.
«Дом-3D»
Программу можно скачать бесплатно, чтобы получить доступ к 30-дневному полнофункциональному использованию. Далее покупают ключ лицензированной версии. Есть видеоуроки, упрощающие самостоятельное изучение типовых рабочих операций.
«Дом-3D» — площадка для трехмерного проектирования интерьера домов и квартир.

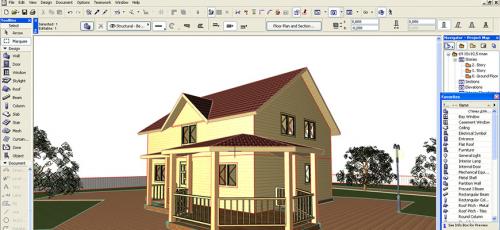

Archicad
Этот программный продукт создан для профессионалов. Профильному специалисту пригодится разработка элементов свободных форм. Крупная библиотека содержит много типовых заготовок. Есть платные компоненты.
Отдельный модуль автоматизирует расчет энергоэффективности здания. Пользователь устанавливает:
- параметры строительных материалов;
- архитектурную модель сооружения;
- погодные условия;
- затенение от других объектов.
Для коммерческой деятельности конструкторов оплачивается каждое рабочее место. Льготные условия предоставляют педагогам, студентам.
План первого этажа жилого дома чертеж с размерами на а3. Чертеж плана этажа
План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1).
Рис.1. Понятие — план этажа.
План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.
Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2).
Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок
При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.
Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.501-2011.
При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже.
Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3).
Рис. 3. Четверть в дверных и оконных проемах.
На планах этажей наносят и указывают:
– координационные оси здания с указанием маркировки;
– отметки чистых полов, расположенных на разных уровнях;
– направление и величину уклона полов;
– толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят;
– все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают;
– площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией. Площади указывают в квадратных метрах с двумя десятичными знаками;
– номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации;
– конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.
