Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройстви датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

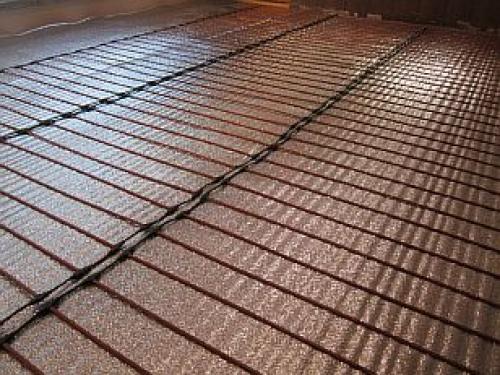

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

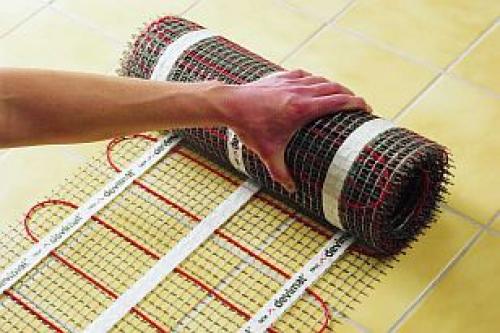

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

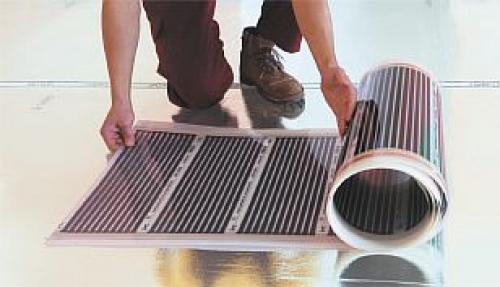

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

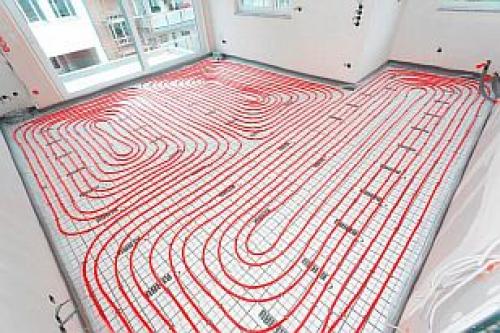

Водяной теплый пол своими руками в частном доме. Теплый пол, как основная система отопления дома

Теплый пол работает по  тому же принципу, что и обычные радиаторы, просто он иначе расположен. Батареи стоят вертикально под окнами. Теплый пол — это, условно, большая положенная на бок батарея: он расположен горизонтально и занимает всю площадь помещения. За счет этого дом отапливается более равномерно. В трубы водяного теплого пола, как и в радиаторы, подается жидкость — обычно это вода, но ее температура меньше, чем в радиаторах.

Часто теплый пол дополняет радиаторную систему, но современные технологии позволяют использовать теплый пол и как основное отопление. У меня именно так: на первом этаже водяной теплый пол вмонтирован в бетонную стяжку, а на втором сделан «сухим» способом на деревянном перекрытии.

Отапливать дом целиком теплыми полами я решил главным образом потому, что планировал поставить тепловой насос. Тепловой насос — это современное и технологичное решение. К  тому же это было чуть дешевле, чем платить 500 000  Р за подключение газа. Я присмотрел недорогой тепловой насос мощностью 8 кВт.

Что такое тепловой насос

Это аппарат, который использует геотермальное тепло — то есть забирает его из земли. Грунт ниже уровня промерзания круглогодично имеет положительную температуру. Я живу под Санкт-Петербургом, где такая температура — около +6 °C. Тепловой насос использует эту энергию и способен отапливать дом. Устройство работает от электричества. На каждый потребляемый 1 кВт электричества тепловой насос выдает 3—4 кВт тепловой энергии.

Наибольшую эффективность насос показывает как раз при отоплении теплыми полами. Это связано с тем, что в последние нужно подавать воду с низкой температурой: +30…35 °C. В случае с радиаторами пришлось бы греть воду до +70 °C и не факт, что мощности теплового насоса хватило бы для обогрева всего дома в морозы.

Но позже от теплового насоса пришлось отказаться: я выходил за рамки бюджета. В итоге решил обогревать дом электричеством по ночному тарифу. Для такой системы теплые полы тоже хорошо подошли.

Ночной тариф на электричество у нас почти в два раза дешевле дневного. Согласно, стоимость киловатта по дневному тарифу — 4,96  Р , по ночному — 2,68  Р .

Вот так происходил монтаж геоколлектора для теплового насоса. 800 м трубы уложены в четырех траншеях ниже глубины промерзания грунта. Сейчас все это не задействовано, но у меня еще теплится идея установить тепловой насос

Я сразу отказался от электрокотла, так как он показался мне дорогим и ненужным для моего случая.

Принцип действия моей системы такой: с 23:00 до 07:00 включается ТЭН — своего рода большой кипятильник, который нагревает буферную емкость объемом 1000 л. Вода в ней нагревается до +90…95 °C и затем в течение дня подмешивается в теплые полы. Полы постепенно забирают тепло, и к концу дня в буферной емкости температура воды обычно опускается до +30…40 °C.

Если погода не слишком морозная или мы затапливаем в доме камин, полы расходуют меньше энергии и температура воды в баке опускается не так сильно.

В 23:00 снова включается ТЭН и начинается новый цикл: бак нагревается всю ночь, чтобы днем отдавать запас энергии и остывать., за 8 ночных часов мне удается запасти более 70 кВт тепловой энергии и это обходится где-то в 190  Р .

В качестве теплоносителя, то есть жидкости, которая циркулирует в системе отопления, у меня используется вода. Иногда в частных домах вместо воды заливают антифриз, но это более дорогой вариант и он больше подходит, например, для дач, где зимой не живут: антифриз точно не замерзнет в трубах, и их не разорвет из-за перепадов температур.

Монтаж водяного теплого пола на деревянный пол. Некоторые особенности монтажа

Механизм функционирования системы теплого пола предполагает передачу энергии от теплоносителя находящемуся над ним материалу и финишному покрытию. Затем пол, нагреваясь, отдает тепло в комнату.

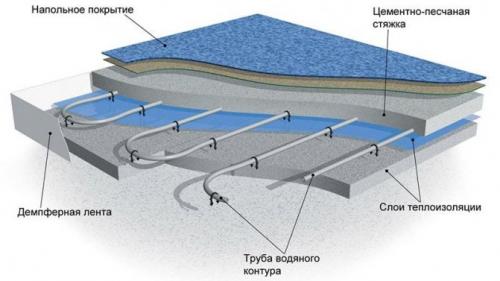

Устройство водяного теплого пола

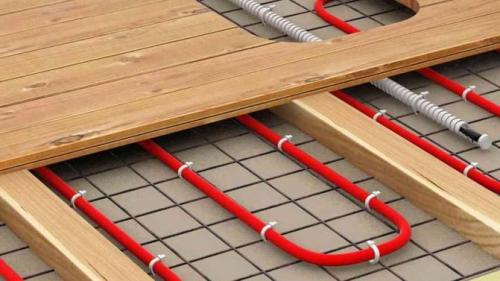

Если на полу выполнена обычная стяжка бетоном, этот принцип отлично работает. Однако в том случае, когда уложенные трубы, наполненные водой или этиленгликолем, окружает не бетонное основание, а натуральная древесина, природный материал препятствует теплоотдаче. Безусловно, водяные теплые полы на деревянный пол монтировать можно, но при этом необходимо учитывать такие нюансы. Древесина все же не пропустит всю полученную при нагревании энергию в подполье, но отопление в помещении может оказаться не столь эффективным.

Несмотря на это, традиционная бетонная стяжка – не лучшее решение проблемы, поскольку тяжелый слой из бетона будет оказывать давление на дощатое перекрытие. Даже если при строительстве выполнить надежную конструкцию, натуральное дерево может не выдержать большую нагрузку. Кроме того, зачастую в деревянном доме требуется обустроить ванную комнату или баню, установив в таких помещениях теплый пол, а слишком прочное и массивное основание в таких комнатах делать нецелесообразно.

Напольное покрытие водяного теплого пола

Не менее важный фактор, затрудняющий установку системы, – наличие подложки, которую обязательно нужно прокладывать на деревянный пол. В основе материалов для подложки различные виды утеплителей, которые также препятствуют свободному прохождению тепла. Тем не менее, все негативные моменты установки можно и нужно учесть и успешно справиться с задачей. Итак, если вы заинтересовались, как сделать теплый пол водяной на деревянном полу, следует запастись терпением и внимательно изучить специальную усовершенствованную технологию монтажа.
